Selektives Wellenlöting ist eine besondere Form von Wellenlöt, die erfunden hat, um die Entwicklungsanforderungen von Lötkomponenten durch die Lochkomponenten zu erfüllen. Es eignet sich hauptsächlich für das Löten von Durchlöchenkomponenten in hochwertigen elektronischen Produkten. Zum Beispiel: Militärische elektronische Produkte, Automobil -Elektronik, Stromversorgungsprodukte und andere Branchen, die eine höhere Lötverbindung erfordern.
I.C.T SS540/550 Online -Selektivwellenlötchen ist ein in China entwickeltes und montiertes Hochleistungsgerät.
I.C.T-SS540
I.C.T-SS550
1. PCB Platte fest, sprühen und lötetplattform bewegt.
2. Hochwertige Lötqualität, verbessern Sie die Passquote des Lötens erheblich.
3.Modulares Design von Smema Online -Transport, unterstützen Sie Kunden für die flexible Linienbildung.
4. Voller PC -Steuerung. Alle Parameter können in PC eingestellt und auf PCB gespeichert werden, z. B. sich bewegendem Pfad, Lötentemperatur, Flusstyp, Löttyp, N2-Temperatur usw., beste Spurenfähigkeit und leicht zu wiederholende Lötqualität.
5. Die Kalibrierungsfunktion der Wellenhöhe der Wellenhöhe, um die Höhe der Welle nach jedem bestimmten Leiter zu überprüfen und zu kalibrieren, um eine sehr gute Wellenstabilität zu erhalten.
6.CAN -Aktualisierung mit der Mark -Positionierungsfunktion, um PCB S -Markpunkt nach jedem bestimmten PCB zu überprüfen.
Flusssprühen + Vorheizen + Löten
Flux -System
1.Standard mit importiertem Jetventil, um ein wertvolles Flussesergebnis mit kleinem Flusspunkt zu erzielen, beachten Sie bitte, dass der Feststoffgehalt von Fluss weniger als 10%betragen sollte.
2.Flux ist mit dem Drucktank gefüllt. Stellen Sie sicher, dass der Druck stabil ohne Flussmenge beeinflusst wird. Die Düse -Marmelade -Erkennungsfunktion ist optional.
3. Die XY-Sprühplattform besteht aus hochpräzisen Kugelschrauben und linearer Rutschenschiene. Es wird von einem Hochgeschwindigkeits-Servomotor angetrieben.
4. Die Düse ist auf der XY -Plattform montiert, die Genauigkeit der Wiederholung und Positionierung kann 0,05 mm erreichen.
Vorheizensystem
Das untere Vorheizen ist Standard in der Maschine ausgestattet, die Position ist einstellbar. IR-Heizung der oberen, effizienten und stabilen IR-Wärmeleitung. und Motoren nehmen Top-Marken ein. Wartungswartungs-Plug-in-Design. Werkzeugfreier Wartungsmodus.
Lötsystem
1.XYZ-Plattform besteht aus Hochgenauigkeitskugel und Hochgeschwindigkeitsmotor.
2. Die elektromagnetische Pumpe spielt die deutsche importierte Marke, um die Stabilität und Zuverlässigkeit des Gipfels zu gewährleisten.
3. Soldatentemperatur, N2 -Temperatur, Wellenhöhe, Wellenkalibrierung usw. in der Lage, in der Software einzustellen.
4. Solder Pot besteht aus Ti, nicht aus Undichtigkeiten. Mit Gusseisenheizung draußen, robust und schnell erwärmen.
5.N2 Online -Heizsystem, um das Löten perfekt zu nassieren und den Lötmittel zu verringern.
6. Mit der automatischen Reinigungsfunktion der Düse. Wie viele Panels können so eingestellt werden, dass die Düse gereinigt wird.
Übertragungssystem
Das Übertragungsmodul besteht aus drei Teilen per Roller.
Das Spray- und Lötübertragungsspuren ist mit einer Stop -Plate -Positionierungsvorrichtung ausgestattet, um die Genauigkeit zu gewährleisten.
Der Abstand der schweißbaren Elemente an der Plattenkante von PCB ist viel höher als die der Kettenförderstruktur.
Online-Selektive Wellenlötmaschine | ||
Modell | I.C.T SS540 | I.C.T SS550 |
Flux -Lagertank | 1 l | 3 l |
Max PCB Größe | 500*400 mm | 500*500 mm |
PCB Top -Clearance | 100 mm | |
PCB Gewicht | <8 kg | <10 kg |
N2 | Reinheit von N2: 99,998%, 0,3 ~ 0,4 MPa, 25 l/min, Außendurchmesser φ6mmmm | |
Abmessungen | L1520*W1650*H1650mm | L2860*W1650*H1650mm |
Gewicht | Ca.: 1200 kg | Ca.: 1600 kg |
Offline selektive Wellenlötmaschine | ||

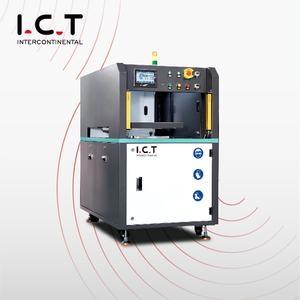

Modell | I.C.T SS330 | I.C.T SS430 |
Flux -Lagertank | 1 l | |
Max PCB Größe | 350*300 mm | 400*300 mm |
PCB Top -Clearance | 100 mm | 50 mm |
PCB Gewicht | <5 kg | |
N2 | Reinheit von N2: 99,998%, 0,3 ~ 0,4 MPa, 25 l/min, Außendurchmesser φ6mmmm | |
Abmessungen | L830*W1350*H1430mm | L1280*W1400*H1650 mm |
Gewicht | Ca.: 380 kg | Ca.: 420 kg |
