ICT Smt Aoi Offline-Maschineninspektionsausrüstung für Leiterplatten

Anteil an:

ICT Smt Aoi Offline-Maschineninspektionsausrüstung für Leiterplatten

I.C.T SMT AOI Offline -Maschineninspektionsausrüstung für PCB. Kaufen Sie es mit Ihrem vertrauenswürdigen Partner! I.C.T bietet 26 Jahre Erfahrung in der SMT -Branche.
Highlights: Installation und Schulung vor Ort verfügbar, 24/7 Kundendienst. Hoch ausgebildete Experten. Genau und wirtschaftlich. Vision Guided DIY Kit. Leicht zusammenzubauen. Quelloffene Software.

Modell:
I.C.T-V8
Produktmarke:
I.C.T
Produktcode:
aoi inspection

Verfügbarkeitsstatus:

Menge:


erkundigen In den Einkaufswagen

PCB AOI -Inspektion

Off -Line AOI V8 Einführung:

Für die SMT-Vor-Reflow-Inline-Inspektion nach der Reflow.

Granitplattform, die Präzision und Stabilität der Maschine erheblich verbessern.

Programmierbare RGB+W LED -Beleuchtungsquelle.

Telekentrische Linse mit konstanter Vergrößerung und geringer Verzerrungsreaktion auf hohe Komponse.

Merkmale:

1. Automatische Sammlung und Speicherfunktion, NG -Warn-/Alarmfunktion, Remote -Programmierung und Debugging.

2. Inspektionsfähigkeit: unzureichend, kurz, schernendes Loch, Lötmittelabdeckungsnadel, Kontamination, Fehlausrichtung, fehlender Teil, verzerrt, Werbetafel, Montage

Auf Seite, Umkehrung, falscher Teil, beschädigt, Schwimmer, Polarität, Pseudo -Löten, leerer Lötmittel, übermäßiger Kleber usw.

3. Perfect SPC sammelt NG -Informationen aus der Linie und generiert automatisch alle Arten von Produktionstabellen.

4. Reife Kontrollzentrumfunktion, Löschen von Software -Schnittstelle.

5. Gute Stabilität (Gr & R ＜ 10% ＠ 6 Sigma, CPK ＞ 1,33 (Testabweichungsgenauigkeit von weniger als ± 0,25 mm.

6. Kamerabewegung, Förderer während des Tests festgelegt.

7. PCB -Wendekonpension: Kalibrierung der Gesamtmarkierungskompensation, Kompensation von Konponentenpositionen.

Granitplattform und Rahmen

Stellen Sie die Stabilität der Ausrüstung und die Konsistenz des gemeinsamen Programms zwischen Maschinen sicher

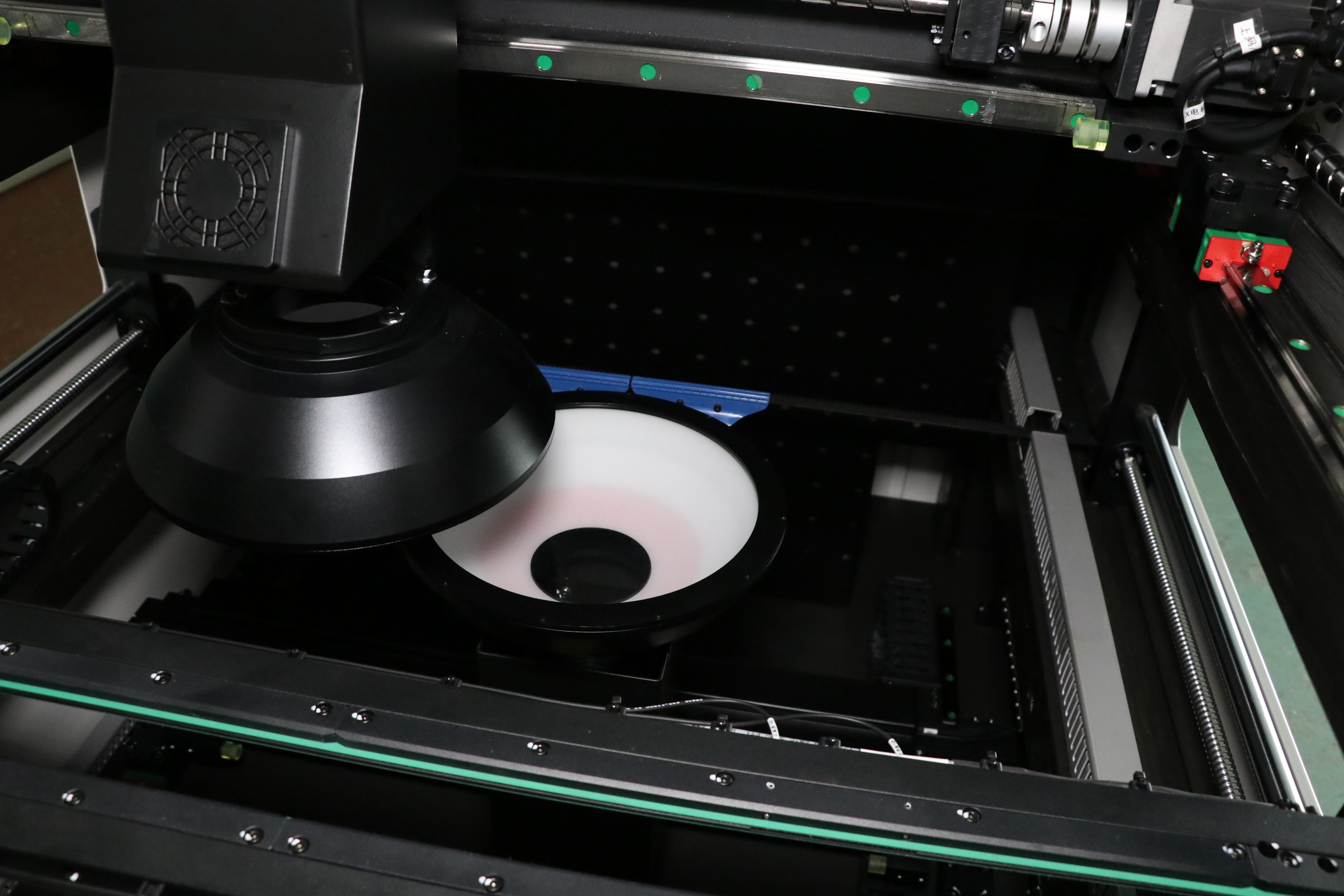

Industriekamera+Telezentrisches Objektiv

Die Hochkomponenten -Lötverbindungsprüfung wird nicht als Schatteneffekt im gesamten Sichtfeld beeinflusst.

Ganze FOV -Assistenzposition

Hohe Erkennungsfähigkeit bei keinen exponierten Pad -Komponenten (BGA usw.) oder teilweise abgeschirmten Komponenten

3D AOI -Maschine

Modell	I.C.T-V8	I.C.T-V8XL
FOV	15u (38,4*28,8 mm)
Kamera	5m Pixel Intelligent Digital Industrial Camera
Linse	Telezentrisches Objektiv
Hell	4 Farbring -LED -Licht, RGB+W.
Inspektionselement	Komponententest, Lötentest
Mini -Komponente	03015Chip, 0,3 Pitch IC und speziell geformt
Betriebssystem	Windows 7
PCB -Größe	5050 ~ 430330 mm	5050 ~ 650510 mm
Dicke der Leiterplatte	0,3 ~ 6,0 mm
PCB -Wechsel	± 3,0 mm
PCB -Gewicht	Max: 10 kg
PCB -Höhe	Oben: 25-60 mm, unten: 25-80 mm einstellbar
X/Y -Treiber	AC -Servo -Treiber, Genauigkeit wiederholen 0,01 mm
Plattform	Granit
Leistung	AC220 50/60Hz, 2,5a
Kommunikation	KMEMA
Gewicht	500 kg	600 kg
Abmessungen	88011701350 mm (ohne das Licht)	108014701370 mm (ohne das Licht)
