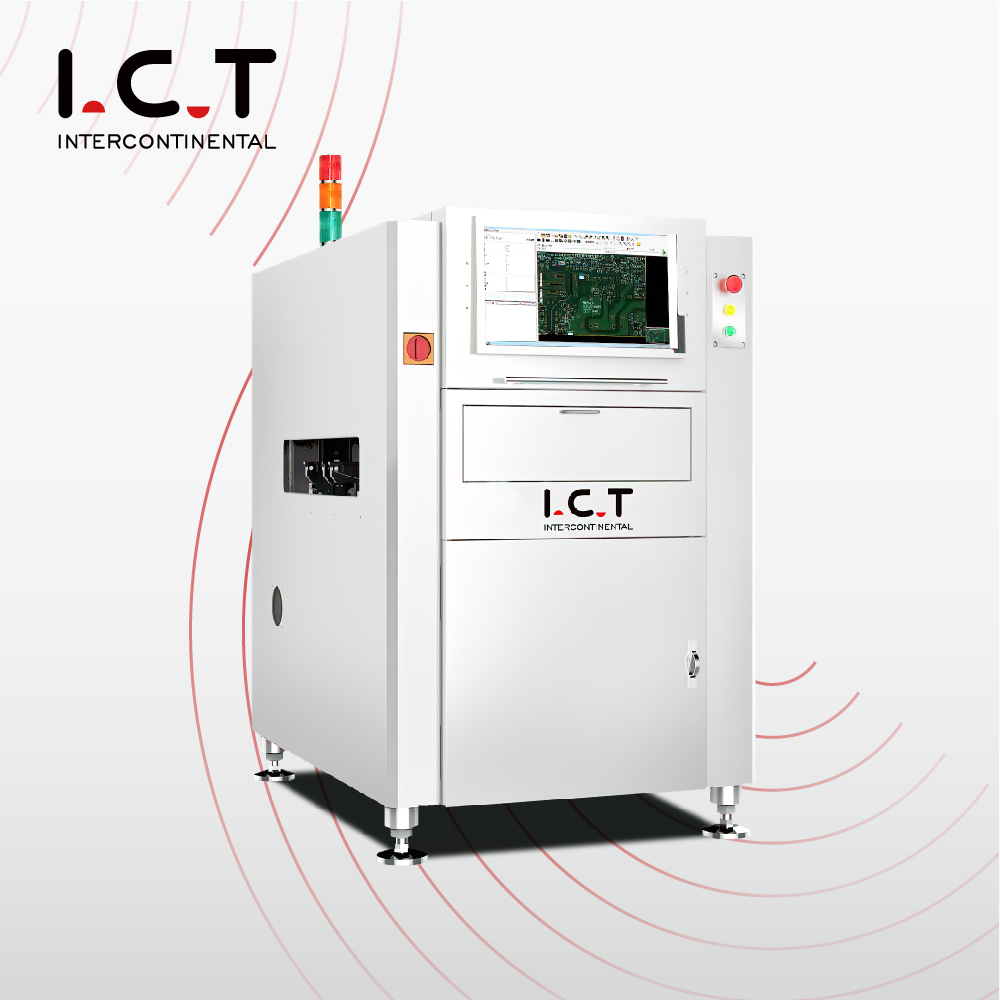

I.C.T-V5200H
I.C.T
| Menge: | |
|---|---|
1. Automatische Sammlung und Speicherfunktion, NG -Warn-/Alarmfunktion, Remote -Programmierung und Debugging.
2. Inspektionsfähigkeit: unzureichend, kurz, schernendes Loch, Lötmittelabdeckungsnadel, Kontamination, Fehlausrichtung, fehlender Teil, verzerrter, Werbetafel, Montage auf Seite, Umkehrung, falscher Teil, beschädigt, Schwimmer, Polarität, Pseudo -Löten, leeres Lot, übermäßiger Klebstoff etc.
3. Perfect SPC sammelt NG -Informationen aus der Linie und generiert automatisch alle Arten von Produktionstabellen.
4. Reife Kontrollzentrumfunktion, Löschen von Software -Schnittstelle.
5. Gute Stabilität (Gr & R <10% @6 Sigma, CPK> 1,33 (Testabweichungsgenauigkeit von weniger als ± 0,25 mm.
6. Kamerabewegung, Förderer während des Tests festgelegt. 7. PCB -Wendekonpension: Kalibrierung der Gesamtmarkierungskompensation, Konponentenpositionellenrahmenkompensation.
| Modell | I.C.T-V5200H |
| FOV | 15u (36*30 mm)/10U (24*20 mm) |
| Kamera | 5m Pixel Intelligent Digital Industrial Camera |
| Linse | Telezentrisches Objektiv |
| Hell | 4 Farbring -LED -Licht, RGB+W. |
| Inspektionselement | Komponententest, Lötentest |
| Mini -Komponente | 01005Chip, 0,3 Pitch IC und speziell geformt |
| Betriebssystem | Windows 7 |
| PCB -Größe | 50*50 ~ 510*600 mm |
| Dicke der Leiterplatte | 0,3 ~ 6,0 mm |
| PCB -Wechsel | ± 3,0 mm |
| PCB -Gewicht | Max: 3 kg |
| PCB -Höhe | Oben: 25 mm, unten: 45 mm einstellbar |
| X/Y -Treiber | AC -Servo -Treiber, Genauigkeit wiederholen 0,01 mm |
| Plattform | Granit |
| Leistung | AC220 50/60Hz, 5a |
| Druckluft | 0,4 ~ 0,6 MPa |
| Gewicht | 750 kg |
| Abmessungen | 940*1360*1500 mm (ohne das Licht) |
AOI -Maschine, AOI -Inspektion, optische Inspektion, AOI -System, SMT AOI -Maschine, AOI -Inspektionsmaschine
