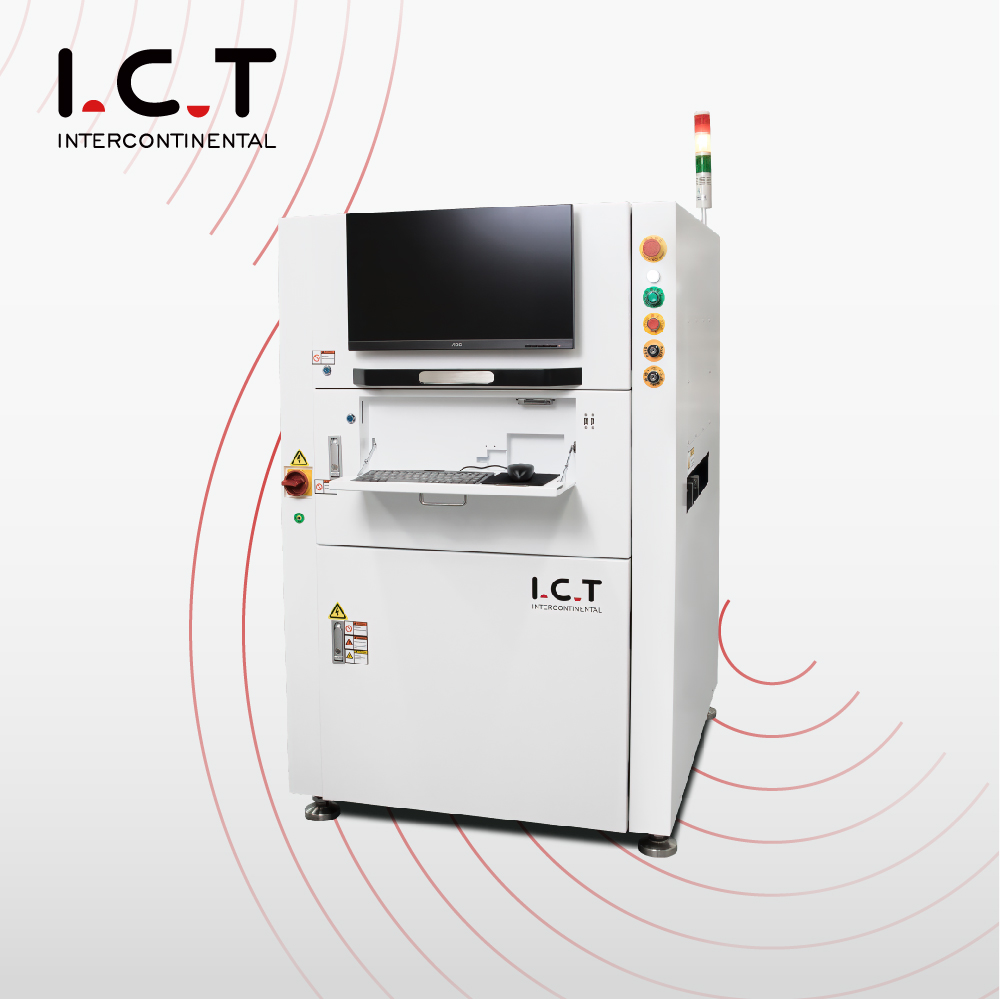

SMT 3D-SPI-Lötpastenprüfmaschine ICT-S600

Anteil an:

SMT 3D-SPI-Lötpastenprüfmaschine ICT-S600

SMT 3D SPI Lötpaste Inspektionsmaschine I.C.T-S600. Kaufen Sie es mit Ihrem vertrauenswürdigen Partner! I.C.T bietet 26 Jahre Erfahrung in der SMT -Branche.
Highlights: Installation und Schulung vor Ort verfügbar, 24/7 Kundendienst. Hoch ausgebildete Experten. Genau und wirtschaftlich. Vision Guided DIY Kit. Leicht zusammenzubauen. Quelloffene Software.

Modell:
I.C.T-S600
Produktmarke:
I.C.T
Produktcode:
spi machine

Verfügbarkeitsstatus:

Menge:


erkundigen In den Einkaufswagen

SPI -Inspektion

Online SPI I.C.T-S400 EINLEITUNG:

I.C.T 3D SPI kann das Problem der Schatten- und zufälligen Reflexion im Nachweisprozess vollständig lösen

Genauigkeit ist höher; Ausgestattet mit einer 5-m-Pixel-Hochgeschwindigkeitskamera ist die Erkennungsgeschwindigkeit schneller und das Bild ist zarter und reicher. Es ist ein Ideal

Auswahl für Hochgeschwindigkeits- und Hochgeschwindigkeits-Produktionslinien.

Merkmale:

1. Die Linse des professionellen Objektivdesigns macht das Bild einheitlicher und empfindlicher und verbessert die Erkennungsstabilität erheblich.

2. Es kann in die Gerber -Dateiprogrammierung importiert werden oder zum Bearbeiten und Debuggen von Geld aus dem Bildbearbeitungsmodus verwendet werden.

3.Die Multi -Direction -3D -Projektionsmethode kann den durch den Schatteneffekt in der Lötpaste verursachten Erkennungsfehler effektiv lösen

Erkennungsprozess.

4.Das Betriebssystem verbessert die Funktionserkennungs- und Verarbeitungsfunktion gemäß der Benutzerebene der Benutzerebene.

5. Hochgenauige programmierbare Schwarz -Weiß -Moire -Fringe, die höchste Messgenauigkeit 0,67um.

6. Basierend auf genauen 3 dimensionalen Messdaten können die Betreiber das gesamte Projekt in kurzer Zeit optimieren.

3D -Technologie

Hochgenauige programmierbare Schwarz -Weiß -Moire -Fransen. Hochgenauige Lichtquellen -Steuerungstechnologie, mehrere Mehrfachbelichtungen. Die höchste Messgenauigkeit 0,67um.

3D -Kompensationsfunktion

Mit der Dickenstreifenmessungstechnologie verschiedener Zyklen, I.C.T Vergütung die Biegedifferenz für den Verwaltungsrat in Echtzeit.

Integrales Casting

Integrales Casting wird angewendet, um die Genauigkeit und Stabilität von zu gewährleisten Die Maschine

Die Randstrahlen werden projiziert und gesammelt, und für eine umfassende Berechnung werden mehrere Bilder gleichzeitig aufgenommen.

Strobe, konstantes Licht, sofortige Exposition, Mehrfachbelastung, 10 Channelshigh -Präzisions -Lichtquellensteuerung.

Kompaktstruktur, minimaler Fußabdruck, Doppelschiene Monorail

PCB Optional.

Integrale Gussstruktur, FPC -kompatibel, PCB kann bis zu 1200 * 500 mm betragen.

Modell	I.C.T-S400	I.C.T-S600	I.C.T-S1200
PCB -Größe	5555 ~ 400300 mm	5555 ~ 600500 mm	5555 ~ 1200500 mm
PCB Tickness	0,5 ~ 5,0 mm
PCB -Gewicht	≤ 5,0 kg
Förderanpassung	Handbuch/automatisch
Typ messen	Höhe, Fläche, Volumen, Versatz, Brücke, Form
Pastenhöhe	0 ~ 500um
Messen Größe	180 ~ 180um
Min Pad Pitch	≥100um
Prinzip messen	Multi -Farbvektor -Grenzmessung
Höhenauflösung	0,67um (theoretischer Wert)
Kamerapixel	530 m
FOV -Größe	28 mm/35 mm/37 mm/41 mm
Erkennungsgeschwindigkeit	0,45s/fov
Programmzeit	5 ~ 10 min
Datentyp	Gerber -Daten 274d/274x, Scan -Leiterplatten
Barcode -Scannen	Camera Scaning (Option: Barcode Gun)
Leistung	AC220,50/60Hz, 1KVA
Maschinendimension	63016201470 mm	83016201470 mm	170011501500 mm
Gewicht	1200 kg	1300 kg	1600 kg
