LCO-350
I.C.T
| Menge: | |
|---|---|
| Fortschrittliche PCBA Online-Laserschneidlösung
Die I.C.T PCBA Online-Laserschneidmaschine wurde für die Halbleiterindustrie entwickelt, wo Präzision und Sauberkeit von entscheidender Bedeutung sind. Dieses vollautomatische System übernimmt alles vom Laden der Platine bis zur endgültigen Platzierung des Trays. Es verwendet leistungsstarke grüne Laser, um PCBA-Platten schnell und sauber zu schneiden, ohne dass empfindliche Komponenten mechanisch belastet oder thermisch beschädigt werden. Die Linie umfasst einen fortschrittlichen Lader für die Zufuhr von Cliprahmen, zwei Schneidstationen für hohen Durchsatz und eine automatische Platzierungsmaschine, die OK-Produkte in Schalen sortiert, während NG-Platten in Abfallbehälter geschickt werden. Es wurde für die nahtlose Integration in SMT- oder Halbleiterlinien entwickelt und unterstützt komplexe Formen, dünne Platinen und die Produktion mit hohem Mix, während die Kanten glatt und partikelfrei bleiben.
| Hauptmerkmale im Detail
Hochpräzises Dual-Laser-Schneiden
Zwei grüne 35-W-Laser arbeiten zusammen, um Bretter mit Geschwindigkeiten von über 200 mm/s mit einer Positionierungsgenauigkeit von ±0,005 mm und einer Schnittgenauigkeit von ±0,025 mm zu schneiden. Dieses Setup verdoppelt die Produktivität ohne Einbußen bei der Qualität und eignet sich daher perfekt für die Verarbeitung von Halbleitern in großen Mengen PCBA, bei denen es auf Geschwindigkeit und Konsistenz ankommt.
Keine thermische Beschädigung und saubere Kanten
Die grüne Lasertechnologie erzeugt nahezu keine Wärmeeinflusszone und verhindert so Delamination, Verformung oder Karbonisierung. Nach dem Schneiden sind die Kanten glatt, gratfrei und staubfrei – ideal für empfindliche Komponenten wie QFN, BGA, Kameramodule und 5G PCBs in Halbleiteranwendungen.
Intelligente CCD-Positionierung und Fehlersortierung
Fortschrittliche CCD-Kameras mit dreifarbiger Beleuchtung und automatischer Erweiterungskompensation lokalisieren Passermarken präzise. Das System erkennt Mängel beim Schneiden und legt mithilfe von Saugdüsen nur einwandfreie Bretter in die Schalen, während fehlerhafte Bretter aussortiert werden, was die manuelle Inspektion reduziert und die Ausbeute erhöht.
Vollautomatischer Workflow mit Tray-Management
Von der automatischen Platinenzuführung über einen servogesteuerten Lader bis hin zur synchronen Manipulatoraufnahme und abschließenden Stapelung voller Trays läuft der gesamte Prozess freihändig ab. Es verarbeitet unterschiedliche Produktgrößen, versorgt leere Schalen automatisch und entfernt volle Schalen und spart so Arbeit in schnelllebigen Halbleiterlinien.
Sichere, stabile und intelligente Integration
Die Maschine erfüllt die Antistatikstandards SMT, verfügt über Sicherheitstürverriegelungen, Auslaufschutz und einen eingebauten Kühler sowie Staubabsaugung. Es unterstützt das Lesen von QR-Codes für den MES-Upload und bietet benutzerdefinierte Vorrichtungen, die einen zuverlässigen Betrieb und eine einfache Verbindung zu anderen Fabrikgeräten gewährleisten.
| Spezifikation
| Artikel | LCO-350 |
| Lasertyp | Grüner Laser |
| Laserleistung | 35W |
| Plattformbereich | 300*300mm Doppeltisch |
| An Produktdicke anpassen (mm) | MAX1,5 mm |
| Maximale Geschwindigkeit der Plattform | 1000m/s |
| Maximale Schnittgeschwindigkeit (mm/s) | ≥200 mm |
| Positionierungsgenauigkeit | ±0,005 mm |
| Wiederholbarkeit | ±0,005 mm |
| Schnittgenauigkeit | ± 0,025 mm |
| Leistung | AC220V/50Hz, 3KW |
| Gewicht | 3200 kg |
| Dimensions | L1600*B1300*H1800mm |

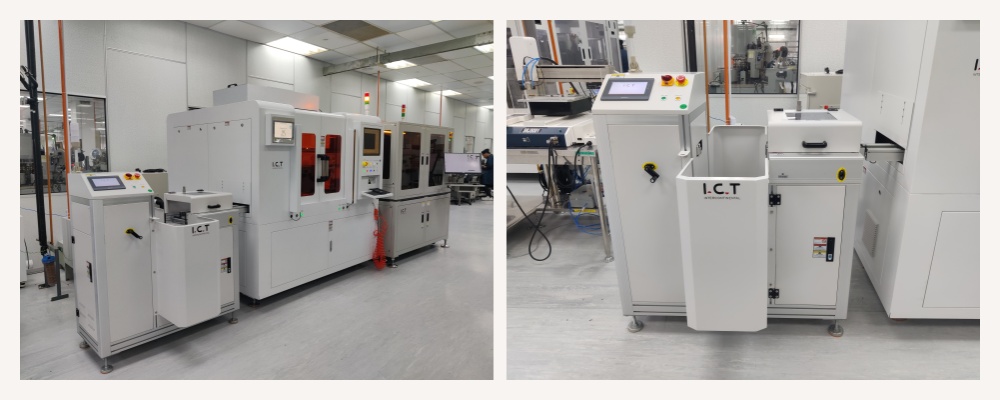

| Komplementäre Halbleiter-Leitungsausrüstung

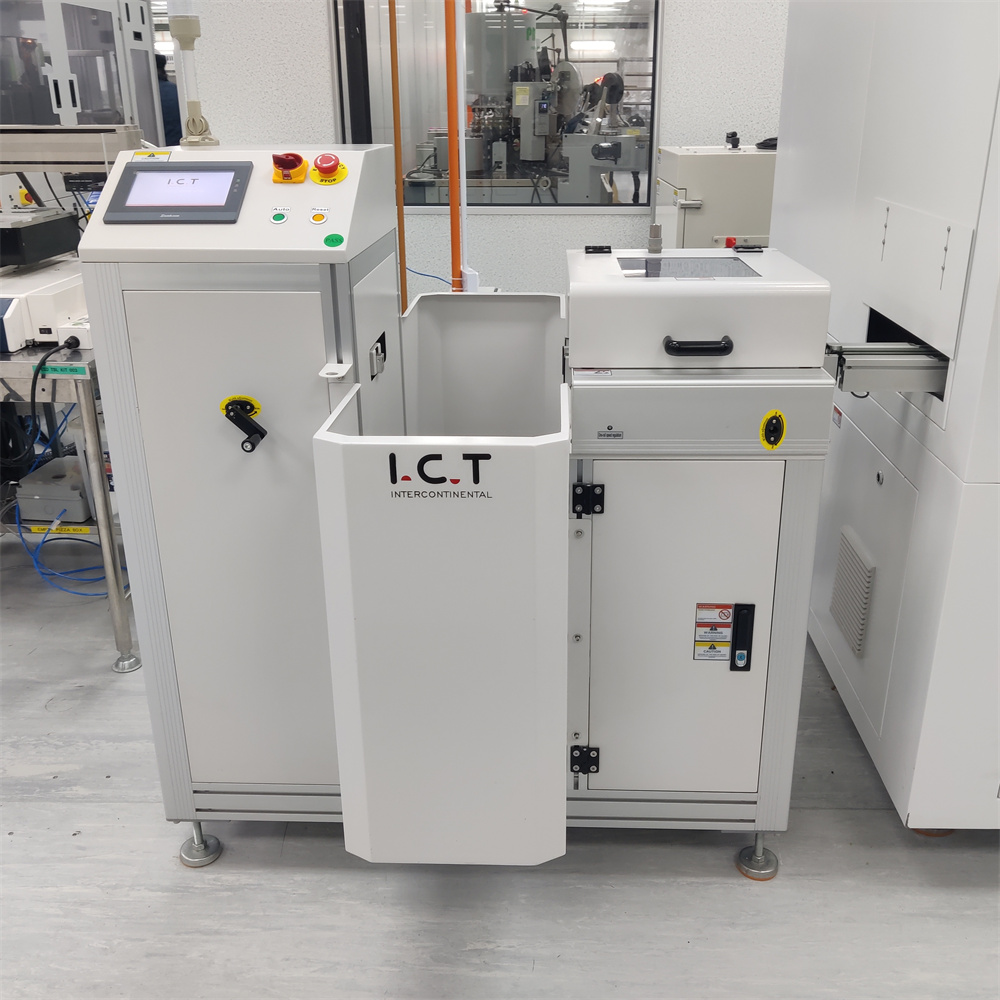

I.C.T bietet ein komplettes Sortiment an Geräten zum Aufbau oder zur Modernisierung Ihrer Halbleiter- und PCBA-Produktionslinie. Neben der Online-Laserschneidemaschine PCBA gehören zu den wichtigsten verwandten Systemen die automatische Lader für zuverlässige Cliprahmenzuführung, die automatische PCBA/IC-Platzierungsmaschine für präzises Tray-Verpacken und Offline-Laserschneidemaschinen PCB für kleinere Chargen oder Forschung und Entwicklung. Diese arbeiten mit AOI Inspektions-, Reinigungsstationen und Förderbändern zusammen, um effiziente, fehlerarme Linien zu schaffen. Als Ihr vollwertiger Fabrikpartner hilft I.C.T dabei, alles reibungslos zu integrieren und so eine maximale Leistung zu erzielen.
| Kundenerfolgsvideo

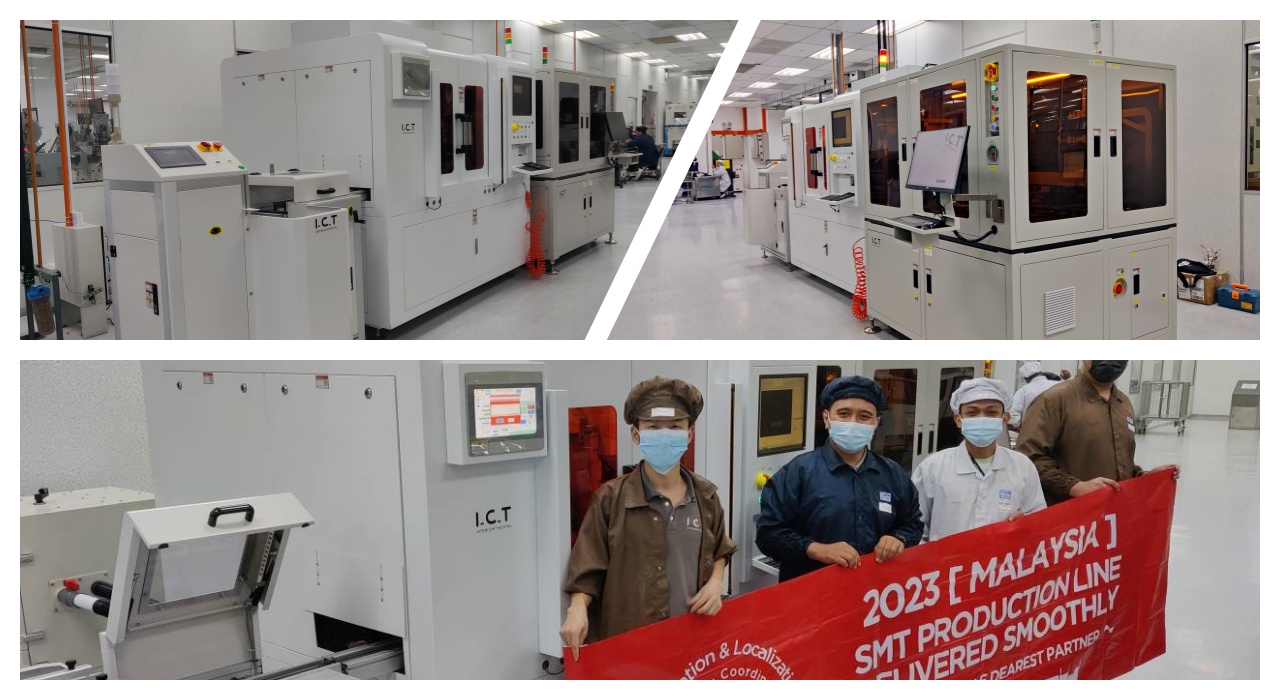

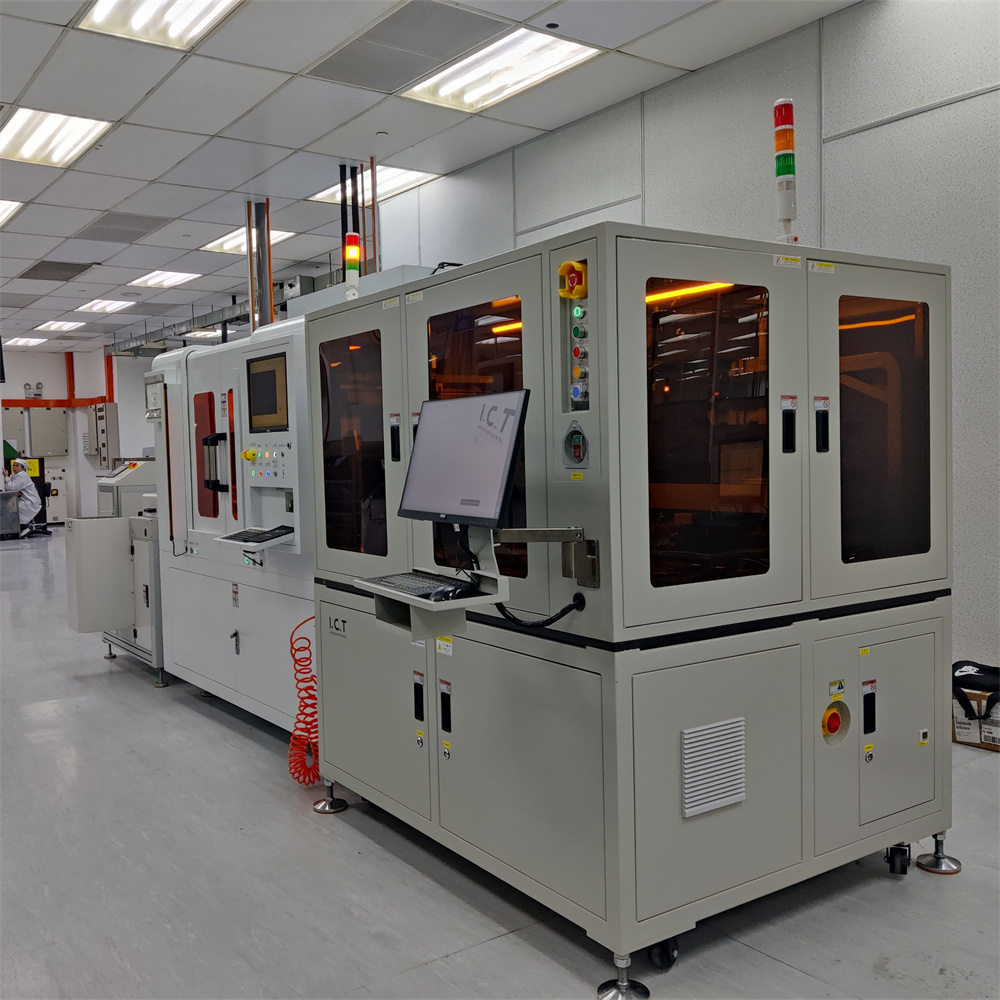

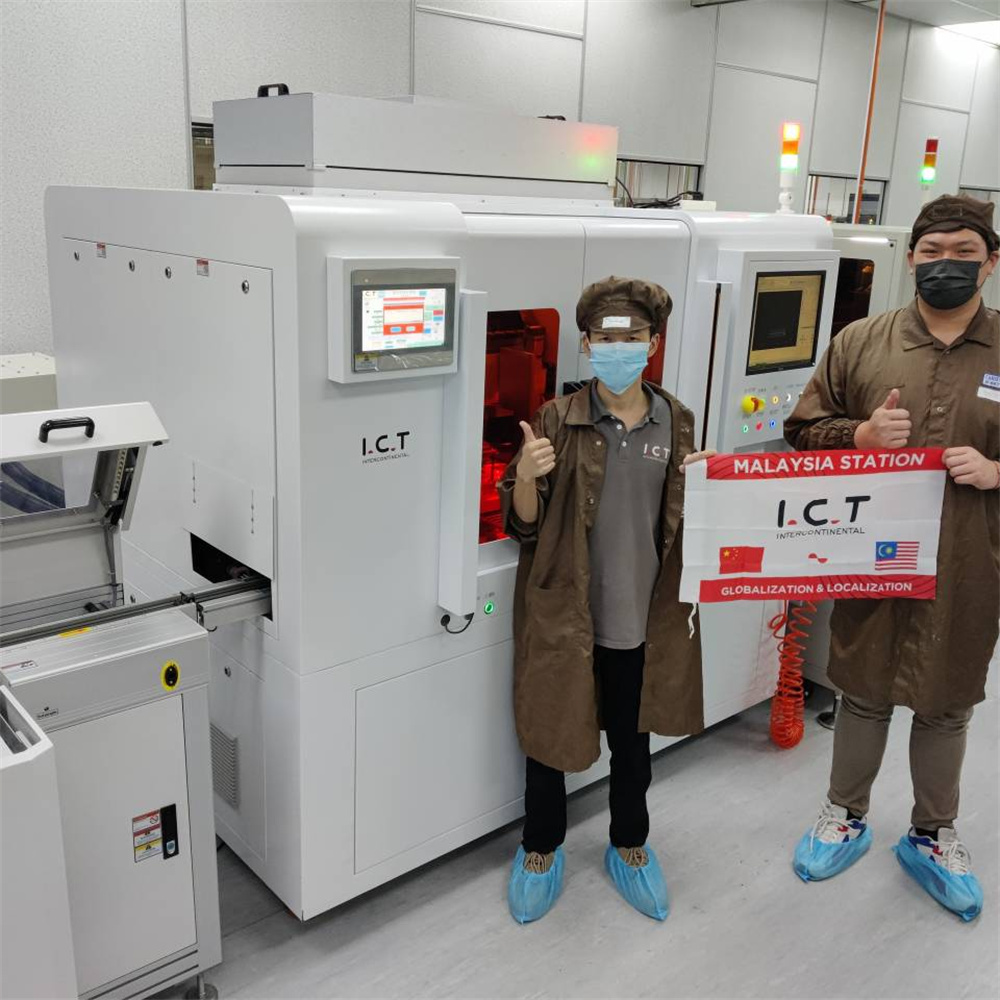

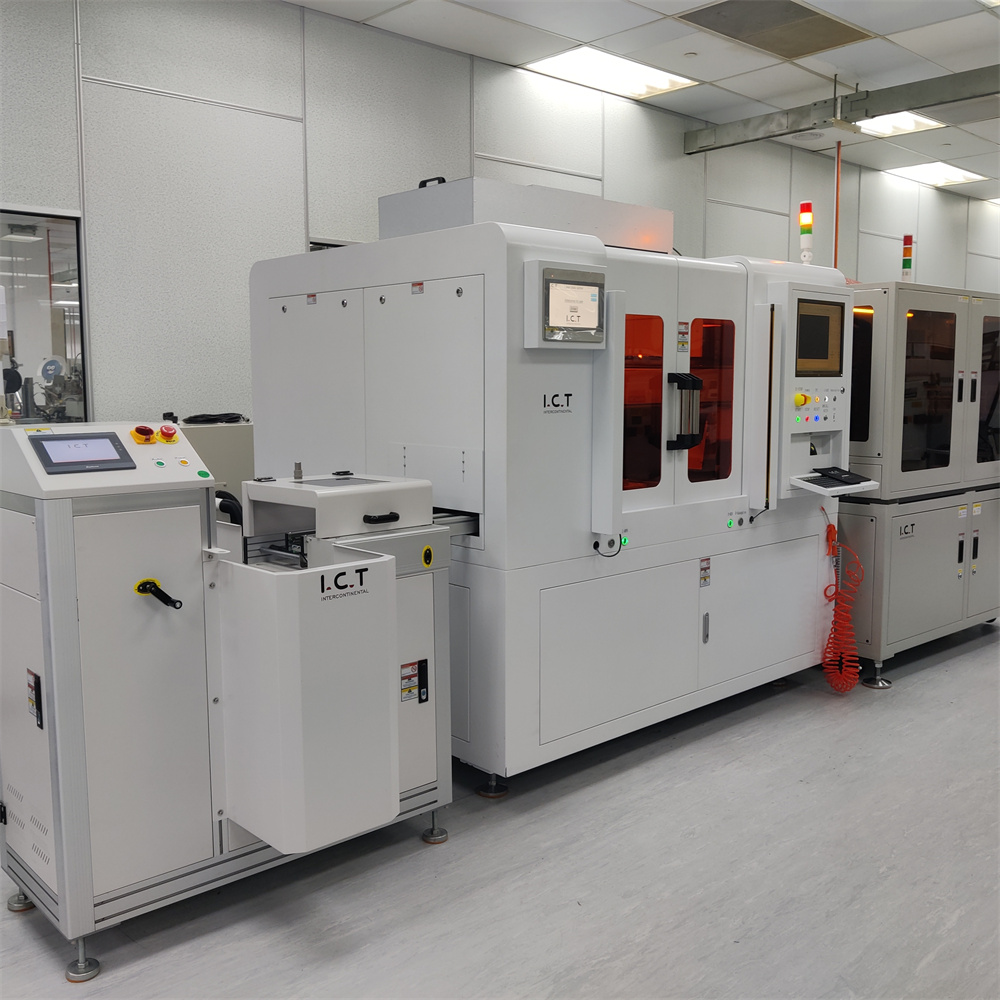

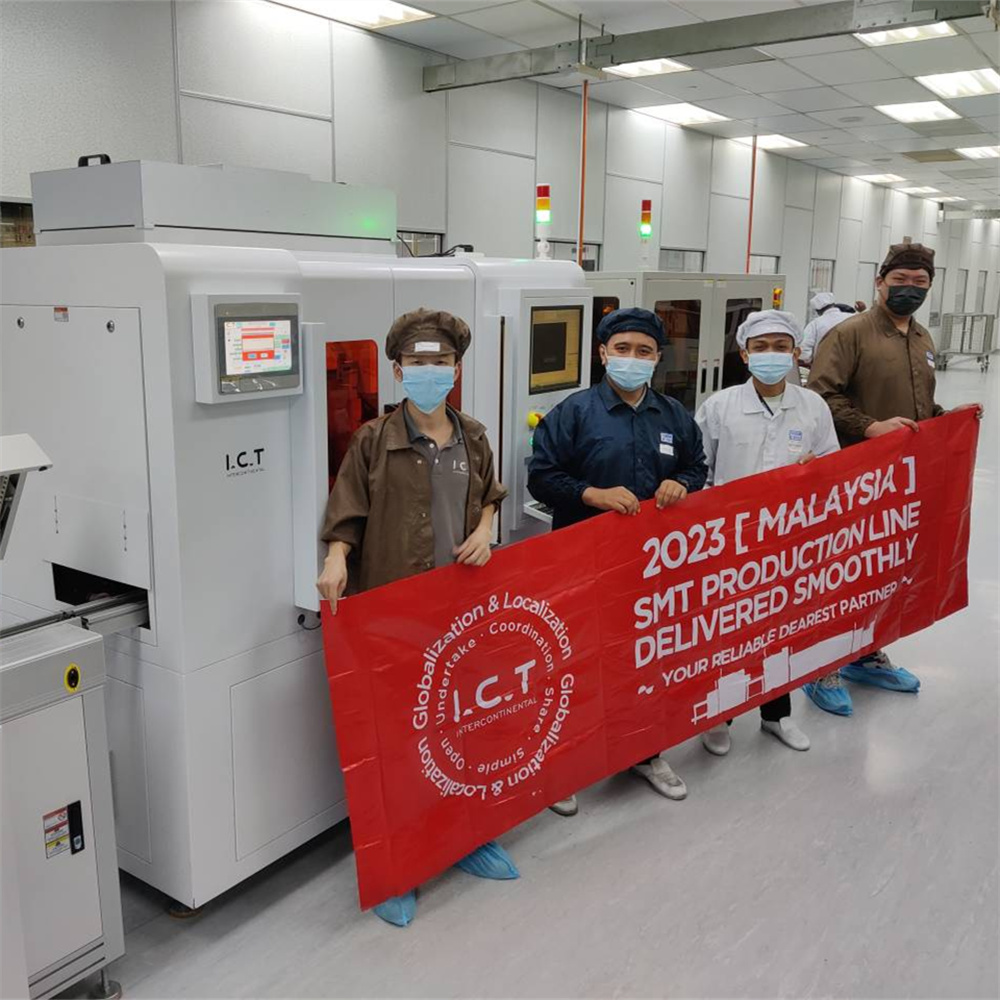

In Malaysia lieferte I.C.T erfolgreich ein komplettes Online-Lasersingulationssystem an einen führenden Halbleiterkunden. Unsere Ingenieure reisten vor Ort, um die komplette Linie zu installieren – einschließlich des fortschrittlichen Laders, der Online-Laserschneidemaschine PCBA und der automatischen Bestückungsmaschine. Sie führten umfassende Fehlerbehebungen, Bedienerschulungen und Prozessoptimierungen durch, um einen reibungslosen Hochlauf zu gewährleisten. Der Kunde genießt nun Hochgeschwindigkeitsschneiden mit hoher Ausbeute, sauberen Kanten, automatischer Fehlersortierung und reduziertem manuellen Aufwand. Das Projekt stärkte ihre Produktionskapazität und Produktqualität in einem wettbewerbsintensiven Markt.
| Service- und Schulungsunterstützung
Professionelle Unterstützung und Schulung
I.C.T bietet umfassenden Service von der Beratung vor dem Verkauf bis zum Support nach dem Verkauf. Unsere erfahrenen Ingenieure bieten eine vollständige Installation, Fehlerbehebung vor Ort und eine auf Ihr Team und Ihre Produkte zugeschnittene Bedienerschulung. Wir bieten außerdem Prozessoptimierung, regelmäßige Wartungsanleitungen und schnelle Fehlerbehebung aus der Ferne oder vor Ort. Mit mehr als 20 engagierten Ingenieuren und schnellen Reaktionszeiten helfen wir Ihnen, während der gesamten Lebensdauer Ihrer PCBA Online-Laserschneidmaschine und der gesamten Linie Spitzenleistungen aufrechtzuerhalten und Ausfallzeiten zu minimieren.
| Kundenstimmen
Was unsere Kunden sagen
Kunden loben unsere Ingenieure für ihre professionelle, geduldige und detaillierte Schulung während der Installation in Malaysia und anderen Ländern. Viele loben die zuverlässige Leistung der PCBA Online-Laserschneidmaschine, die sauberen Schnittergebnisse und die schadenfreie Ausgabe auf empfindlichen Halbleiterplatinen. Sie schätzen auch den robusten, gut verpackten Versand, der in einwandfreiem Zustand ankam, sowie unsere schnelle Antwort auf Fragen – oft innerhalb weniger Stunden gelöst. „I.C.T bietet echten Mehrwert und Sicherheit“, lautet ein häufiger Kommentar zufriedener Partner.
| Zertifizierungen und Standards
I.C.T-Geräte erfüllen internationale Standards für Sicherheit und Zuverlässigkeit. Unsere PCBA Online-Laserschneidmaschine und zugehörige Systeme verfügen über die CE-Zertifizierung für europäische Konformität, RoHS für Umweltsicherheit und ISO9001 für Qualitätsmanagement. Wir besitzen außerdem mehrere Patente auf Laserschneidtechnologie, Software und Automatisierungsfunktionen, um sicherzustellen, dass Sie fortschrittliche, konforme Lösungen erhalten, die auf bewährter Technik basieren.
| Über I.C.T Unternehmen und Fabrik
Über I.C.T – Ihr globaler Partner
I.C.T ist ein führender Anbieter kompletter Elektronikfertigungslösungen mit über 25 Jahren Erfahrung. Wir entwerfen und produzieren unsere eigene Ausrüstung in einer 12.000 m² großen Anlage mit strengen Testprozessen und einem vollständigen Qualitätsmanagementsystem. Unser Team aus 89 Mitarbeitern, darunter 20 professionelle Ingenieure, hat mehr als 1.600 Kunden in 72 Ländern betreut. Wir wachsen schnell, indem wir Support aus einer Hand bieten – von der Bedarfsanalyse und Linienplanung bis hin zu Installation, Schulung und fortlaufender Optimierung – und so Halbleiter- und PCBA-Fabriken weltweit beim Aufbau, der Modernisierung und dem Betrieb effizienter, hochwertiger Produktionssysteme unterstützen.
