Ja, SMT-Spleißmaschinen können unterschiedliche Bandbreiten unterstützen, aber nicht jede Maschine unterstützt den gleichen Bereich oder ist gleich gut. Die Bandbreitenkompatibilität hängt von der Positionierungsstruktur der Maschine, der Ausrichtungsmethode, der Feeder-Schnittstelle und der Stabilität der Verbindung selbst ab. Wenn die Maschine nur für einen schmalen Bandbereich ausgelegt ist, funktioniert sie möglicherweise in einem begrenzten Prozess gut, kann aber nicht die breiteren Produktionsanforderungen unterstützen.
Für Fabriken, die viele Komponententypen verarbeiten, ist es wichtig, vor dem Kauf von Geräten Eine Maschine, die nur einen Teil Ihres Materialsortiments abdeckt, kann zu Verzögerungen beim Umrüsten, Zuführungsproblemen und unnötiger manueller Arbeit führen. Im Gegensatz dazu kann eine Maschine mit breiterer Bandunterstützung mehr Zuführpositionen, mehr Komponententypen und mehr Produktionsszenarien aufnehmen. die Bandbreitenkompatibilität der SMT-Spleißmaschine zu kennen.
Dieser Leitfaden erklärt, wie sich unterschiedliche Bandbreiten auf das Spleißen auswirken, was Kompatibilität in der Praxis bedeutet und wie Sie entscheiden können, ob eine Maschine die in Ihrer Linie verwendeten Materialien unterstützen kann. Es zeigt auch, wie sich die Wahl der Bandbreite auf die Zuführstabilität und die Downstream-Leistung auf der Stufe der Bestückungsmaschine auswirken kann .
Die kurze Antwort lautet: Ja, eine SMT-Spleißmaschine kann verschiedene Bandbreiten unterstützen. Die nützlichere Antwort ist, dass es nur die Breiten unterstützen kann, die zu seinem physischen Design und seiner Arbeitsweise passen. Die Breitenunterstützung ist nicht unbegrenzt. Jede Spleißmaschine verfügt über einen Kompatibilitätsbereich und die Maschine sollte auf die in der realen Produktion verwendeten Rollengrößen abgestimmt sein.
Einige Maschinen sind für gängige schmale Bänder ausgelegt. Andere unterstützen ein breiteres Spektrum und sind für die Verwaltung flexiblerer Produktionslinien konzipiert. Wenn Ihre Fabrik viele Komponentenfamilien verarbeitet, sollte die Bandbreitenunterstützung eines der ersten Dinge sein, die bei der Gerätebewertung überprüft werden.
Viele Käufer achten nur auf die im Prospekt angegebene Maximalbreite. Diese Zahl ist wichtig, aber sie erzählt nicht die ganze Geschichte. Eine Maschine unterstützt möglicherweise mehrere Bandbreiten, bietet aber dennoch bei bestimmten Breiten eine bessere Leistung als bei anderen. Der eigentliche Test besteht darin, ob die Bänder sauber gespleißt, präzise ausgerichtet werden und der Feeder sie anschließend reibungslos weiterbewegen kann.
Mit anderen Worten: Bei der Breitenunterstützung geht es nicht nur darum, das Band physisch anzupassen. Es geht auch darum, ob die Maschine eine stabile Verbindung herstellen kann, die den realen Produktionsbedingungen standhält.
Schmale Bänder reagieren in der Regel empfindlicher auf Ausrichtung und Verbindungsqualität. Breitere Bänder lassen sich möglicherweise leichter in Position halten, können jedoch eine größere Oberfläche, mehr Steifigkeit oder mehr Druck an der Verbindungsstelle erzeugen. Aus diesem Grund muss die Maschine dem Bandverhalten entsprechen, nicht nur der Bandbreitennummer.
Aus diesem Grund benötigt eine Maschine, die eine Bandbreite sehr gut verarbeiten kann, möglicherweise andere Vorrichtungen oder Einstellungen für eine andere Breite. Durch die gute Kompatibilität bleibt die Maschine über die Breiten hinweg zuverlässig, die in Ihrem Produktionsablauf am wichtigsten sind.

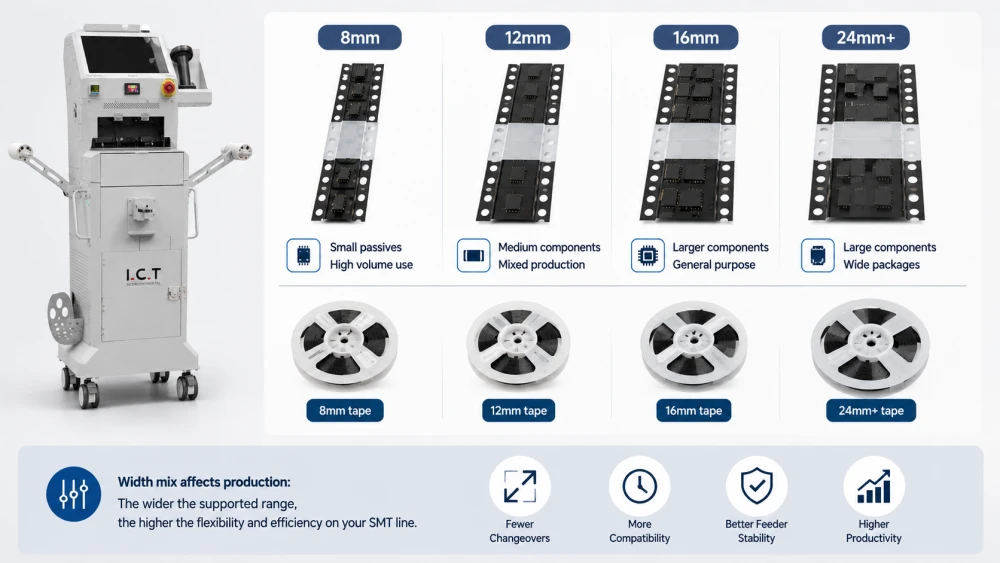

Um die Kompatibilität richtig beurteilen zu können, müssen Sie wissen, welche Breiten in der SMT-Produktion tatsächlich üblich sind. Die meisten Fabriken verwenden nicht nur eine Bandbreite. Sie verwenden mehrere Breiten für verschiedene Komponententypen, Feeder-Positionen und Produktfamilien.
Aus diesem Grund sollte eine echte Überprüfung der Bandbreitenunterstützung von Bauteilen mit Ihrer Materialliste und nicht mit der Maschinenbroschüre beginnen. Sobald Sie Ihre gängigen Breiten kennen, können Sie diese mit der Reichweite und dem Einzugsverhalten der Maschine vergleichen.
8 mm ist eine der am häufigsten verwendeten Breiten in SMT, da viele kleine passive Komponenten in schmalen Trägerbändern verpackt sind. Diese Breite kommt häufig bei Linien mit hohem Volumen vor und kann eine der am häufigsten geänderten Rollen in der Produktion sein.
Wenn Ihre Fabrik viele 8-mm-Rollen verwendet, sollte die Spleißmaschine eine stabile Ausrichtung bei dieser schmalen Breite unterstützen. Hier können kleine Abweichungen von größerer Bedeutung sein, da das Band kompakt ist und die Taschen näher beieinander liegen.
Für mittelgroße Bauteile und gemischte Produktionsanforderungen sind 12-mm- und 16-mm-Bänder üblich. Diese Breiten werden häufig verwendet, wenn das Komponentenpaket größer als ein einfaches passives Teil ist, aber immer noch nicht groß genug, um ein breites Trägerband zu erfordern.
Diese Breiten sind in manchen Situationen möglicherweise nachsichtiger als 8 mm, erfordern aber dennoch eine präzise Verbindung. Auch wenn die Verbindung versetzt oder uneben ist, kann die Bewegung des Feeders dennoch instabil werden.
Breitere Bänder werden typischerweise für größere Bauteile oder Verpackungsformate verwendet, die mehr Platz benötigen. Der Vorteil besteht darin, dass das Band physisch einfacher zu handhaben ist, die Verbindung jedoch möglicherweise eine Maschine mit stärkerer Unterstützung oder besserer Ausrichtungskontrolle erfordert.
Breitere Bänder können außerdem für mehr Steifigkeit in der Nähe der Verbindung sorgen. Das bedeutet, dass die Maschine nicht nur das Band halten sollte, sondern auch die Verbindung flach genug halten sollte, um sauber durch den Zuführweg zu laufen.
Wenn Ihre Linie nur eine oder zwei Breiten verwendet, ist die Kompatibilität einfacher zu definieren. Wenn Sie viele Breiten verwenden, muss die Spleißmaschine einen größeren Bereich unterstützen, ohne dass der Bediener die Einstellungen zu oft anpassen muss. In dieser Situation wird Breitenflexibilität zu einem Teil der Produktivität und nicht nur zu einem Teil der Gerätespezifikation.
Für eine tiefergehende Erklärung der Maschinenstruktur und Arbeitslogik können Sie auch lesen, wie eine SMT-Spleißmaschine funktioniert.
SMT Die Kompatibilität der Spleißmaschine hängt von mehr als der Bandbreitenbezeichnung ab. Mehrere Konstruktionsmerkmale bestimmen, ob das Band erfolgreich gehalten, ausgerichtet, verbunden und zugeführt werden kann. Wenn eines dieser Teile schlecht aufeinander abgestimmt ist, kann es zu Problemen mit der Maschine kommen, auch wenn die Bandbreite technisch gesehen innerhalb des angegebenen Bereichs liegt.
Die Maschine muss die alten und neuen Bänder in einer einheitlichen Position platzieren. Wenn die Positionierung deaktiviert ist, ist die Verbindung möglicherweise abgewinkelt oder versetzt. Dies ist besonders wichtig bei schmalen Bändern, bei denen bereits eine kleine Fehlausrichtung zu Problemen mit dem Einzug führen kann.
Durch die gute Positionierungsgenauigkeit unterstützt die Maschine einen größeren Breitenbereich, da jedes Band kontrolliert in den Verbindungsbereich gelangt.
Die Vorrichtung hält das Band beim Fügen. Eine Halterung, die für schmales Band ausgelegt ist, stabilisiert eine breitere Rolle möglicherweise nicht richtig, und eine Halterung, die für breiteres Band ausgelegt ist, führt möglicherweise eine schmale Rolle nicht sauber. Aus diesem Grund ist die Halterung einer der wichtigsten physikalischen Kompatibilitätspunkte.
Fragen Sie bei der Bewertung von Maschinen, ob die Vorrichtung verstellbar, speziell oder in mehreren Größen erhältlich ist. Die Antwort hilft herauszufinden, ob die Maschine Ihren tatsächlichen Produktionsmix bewältigen kann.
Auch die Verbindungsmethode spielt eine Rolle. Bei einigen Methoden ist es besser, das Band flach zu halten, bei anderen kann es dicker oder steifer werden. Wenn durch die Methode eine voluminöse Verbindung entsteht, kann dies bei einer Bandbreite akzeptabel sein, bei einer anderen jedoch problematisch.
Die Kompatibilität ist am stärksten, wenn die Verbindungsmethode die Verbindung über den gesamten in der Produktion verwendeten Breitenbereich flach und stabil hält.
Eine Verbindung ist nur dann erfolgreich, wenn sie die Zuführung sauber passiert. Das bedeutet, dass auch die Feeder-Schnittstelle Teil der Breitenkompatibilität ist. Wenn eine Maschine das Band verbindet, der Feeder die resultierende Verbindung jedoch nicht reibungslos übernehmen kann, ist der Kompatibilitätsanspruch unvollständig.
Aus diesem Grund sollte die Breitenunterstützung immer zusammen mit dem Feeder-Verhalten überprüft werden, insbesondere wenn die Produktionslinie ein Schnellbestückungssystem verwendet.

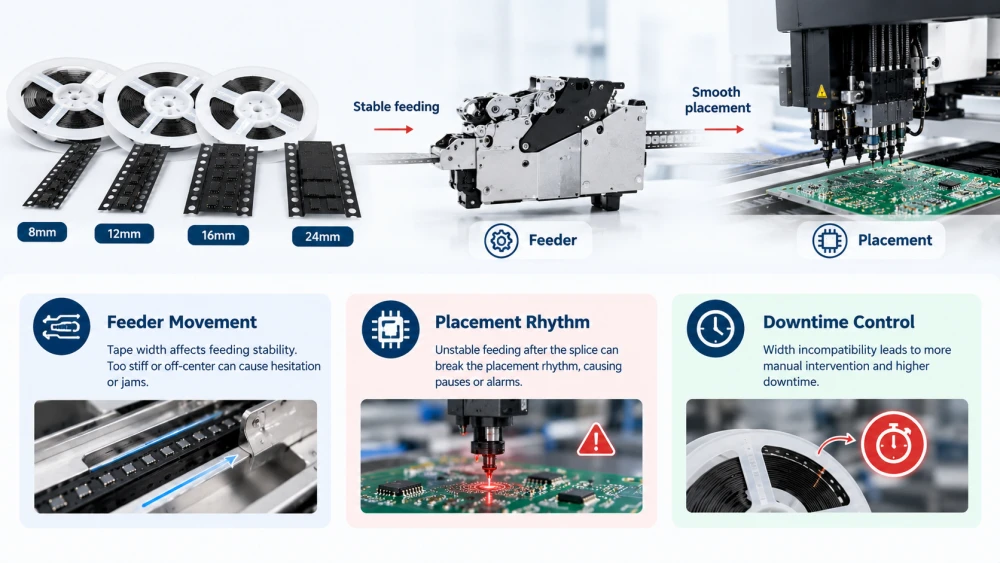

Die Bandbreite hat einen direkten Einfluss auf das Feeder-Verhalten. Schmale Bänder reagieren möglicherweise empfindlicher auf die Ausrichtung, während breitere Bänder möglicherweise einen größeren physischen Widerstand an der Spleißstelle erzeugen. In beiden Fällen erwartet der Feeder eine vorhersehbare Bewegung und eine stabile Gelenkgeometrie.
Aus diesem Grund ist die Bandbreitenkompatibilität nicht nur eine Frage der Verbindung. Es handelt sich auch um eine Frage der Produktionsstabilität, die sich auf die gesamte Linie vom Feeder bis zum Bestückkopf auswirkt.
Der Feeder transportiert das Band in einer kontrollierten Bewegung weiter. Wenn die Verbindung für die verwendete Breite zu steif ist, kann es sein, dass der Einzug verzögert oder ein kleiner Stau entsteht. Wenn die Verbindung außermittig ist, kann das Klebeband in der Bahn wandern.
Diese Probleme treten häufig erst nach Abschluss der Verbindung auf, weshalb die Maschine unter realen Vorschubbedingungen getestet werden muss. Informationen zum entsprechenden Feeder-Verhalten finden Sie in diesem Artikel über Spleißqualität und Feeder-Zuverlässigkeit.
Der Bestückungsautomat ist auf die Zuführung angewiesen, um die Bauteile rechtzeitig bereitzustellen. Wenn die Bandbreite nach der Verbindung zu einem instabilen Vorschub führt, kann der Platzierungsrhythmus gestört werden. Das Ergebnis kann eine Pause, ein Alarm oder ein reduzierter Durchsatz sein.
Wenn Sie also fragen, ob eine Spleißmaschine unterschiedliche Bandbreiten unterstützt, ist die praktische Frage eigentlich, ob sie eine stabile Platzierung nach dem Spleißen unterstützt.
Eine Inkompatibilität der Breite kann zu wiederholten manuellen Eingriffen führen. Wenn Bediener den Einzug zurücksetzen, das Band wieder verbinden oder einen Stau beheben müssen, erhöht sich die Ausfallzeit schnell. Dies ist besonders schmerzhaft bei Leinen mit häufigem Rollenwechsel.
Um einen umfassenderen Einblick in die Auswirkungen auf die Betriebszeit zu erhalten, lesen Sie diesen Artikel darüber, wie Splicing den kontinuierlichen Linienbetrieb unterstützt.
Der beste Weg, die Kompatibilität zu überprüfen, besteht darin, die Maschine mit den tatsächlich verwendeten Breiten zu vergleichen und das Ergebnis dann in einem realen Produktionskontext zu testen. Behauptungen in Broschüren sind nützlich, aber Produktionstests geben die eigentliche Antwort.
Eine gute Überprüfung der Bandbreitenkompatibilität der SMT-Spleißmaschine sollte aktuelle Materialien, erwartete zukünftige Materialien und die in der Linie verwendeten Feeder-Typen umfassen.
Listen Sie alle derzeit in der Linie verwendeten Bandbreiten auf. Berücksichtigen Sie die gebräuchlichsten Breiten, die weniger gebräuchlichen Breiten und alle Sonderbreiten, die nur in bestimmten Produkten vorkommen. Dadurch erhalten Sie ein realistisches Kompatibilitätsziel.
Ohne diesen Bestand kann man leicht eine Maschine kaufen, die eine häufige Breite abdeckt, aber einen wichtigen Randbereich verfehlt.
Verwenden Sie nach Möglichkeit die Originalrollen, Trägerbänder und Feeder aus der Produktion. Mustermaterial zeigt möglicherweise nicht das gleiche Verhalten wie echtes Produktionsmaterial, insbesondere wenn Ihre Lieferanten eine leicht unterschiedliche Bandsteifigkeit oder Kantenqualität verwenden.
Wenn Sie echte Rollen testen, erhalten Sie eine vertrauenswürdigere Antwort darauf, ob die Maschine Ihr Sortiment zuverlässig unterstützen kann.
Beenden Sie den Test nicht, sobald das Band verbunden ist. Beobachten Sie, wie sich die Verbindung durch die Zuführung bewegt. Überprüfen Sie, ob es zentriert bleibt, reibungslos verläuft und ohne Alarme oder Verzögerungen weiterfüttert.
Dieser Schritt ist wichtig, da der eigentliche Wert der Bandbreitenunterstützung nicht in der Fähigkeit liegt, das Band zu verbinden. Es ist die Fähigkeit, Material danach in Bewegung zu halten.
Wenn die Maschine viele Einstellungsänderungen zwischen den Breiten benötigt, kann die Linie Zeit verlieren, selbst wenn die Breiten technisch unterstützt werden. Fragen Sie, wie schnell Bediener zwischen den Breiten wechseln können und ob der Prozess über den gesamten Bereich stabil bleibt.
Die beste Maschine ist eine, die mehrere Breiten unterstützt, ohne dass beim täglichen Wechsel unnötige Komplexität entsteht.

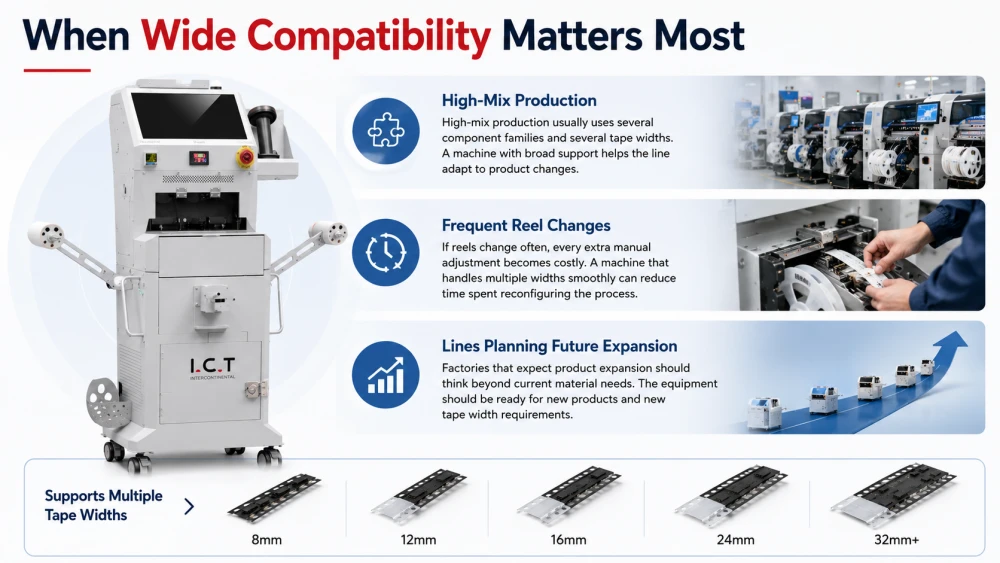

Einige Fabriken benötigen mehr Breitenkompatibilität als andere. Je mehr sich Ihr Produktionsmix ändert, desto wertvoller wird eine flexible Spleißmaschine. In einer stabilen Einproduktlinie kann ein enger Unterstützungsbereich ausreichend sein. In einer gemischten Produktlinie kann Flexibilität Zeit sparen und Einrichtungsfehler reduzieren.
Bei der High-Mix-Produktion kommen in der Regel mehrere Bauteilfamilien und mehrere Bandbreiten zum Einsatz. Eine Maschine mit breiter Unterstützung hilft der Linie, sich an Produktänderungen anzupassen, ohne dass für jede Breite separate Werkzeuge erforderlich sind.
Wenn die Rollen häufig gewechselt werden, wird jede zusätzliche manuelle Einstellung kostspielig. Eine Maschine, die problemlos mehrere Breiten verarbeiten kann, kann den Zeitaufwand für die Neukonfiguration des Prozesses reduzieren.
Fabriken, die eine Produkterweiterung erwarten, sollten über den aktuellen Materialbedarf hinausdenken. Wenn bei neuen Produkten wahrscheinlich breitere oder schmalere Bänder eingeführt werden, sollte die Ausrüstung diese ohne größere Änderungen verarbeiten können.
Für die Auswahl der Ausrüstung in diesem Zusammenhang ist dieser Leitfaden zur Auswahl einer SMT-Spleißmaschine eine nützliche Begleitreferenz.
Viele Käufer machen bei der Beurteilung der Bandbreitenkompatibilität die gleichen Fehler. Diese Fehler sind vermeidbar, treten jedoch häufig auf, wenn die Maschine zu schnell oder ohne echte Materialprüfung ausgewählt wird.
Die maximale Breitenzahl reicht nicht aus. Eine Maschine kann zwar technisch gesehen ein breites Band aufnehmen, es aber beim Zuführen oder Verbinden nicht gut unterstützen. Fragen Sie immer nach der Leistung der Maschine bei den von Ihnen tatsächlich verwendeten Breiten.
Einige Maschinen scheinen an der Spleißstation kompatibel zu sein, verursachen aber später in der Zuführung Probleme. Überprüfen Sie immer den gesamten Weg von der Bandverbindung über die Zuführungsbewegung bis zur Platzierungsbereitschaft.
Das Testen nur mit einer Breite oder einer Musterrolle kann Kompatibilitätsprobleme verbergen. Die Maschine sollte vor der endgültigen Genehmigung auf verschiedene Breiten und verschiedene Rollenzustände überprüft werden.
Wenn die Unterstützung mehrerer Breiten zu viele manuelle Anpassungen erfordert, ist die Maschine möglicherweise nicht für den täglichen Gebrauch geeignet. Die Kompatibilität sollte die Belastung verringern und nicht neue Schritte zum Arbeitsablauf des Bedieners hinzufügen.
Ja, SMT-Spleißmaschinen können unterschiedliche Bandbreiten unterstützen, jedoch nur innerhalb ihres Designbereichs und ihrer Prozessfähigkeit. Die eigentliche Frage ist nicht, ob eine Maschine theoretisch zwei Bänder unterschiedlicher Breite verbinden kann. Die eigentliche Frage ist, ob dies zuverlässig, wiederholbar und ohne nachgelagerte Zuführungsprobleme möglich ist.
Überprüfen Sie bei der Beurteilung der Kompatibilität der Bandbreitenbreite die tatsächlich in Ihrer Fabrik verwendeten Breiten, testen Sie die Maschine mit echten Rollen und beobachten Sie, wie sich die Verbindung durch die Zuführung bewegt. Eine gute Maschine sollte eine stabile Ausrichtung, saubere Verbindung und einen reibungslosen Vorschub über die wichtigsten Breiten hinweg ermöglichen.
Wenn Ihre Produktionslinie viele Komponentenfamilien verarbeitet, kann die breite Unterstützung die Umrüsteffizienz verbessern und die Bestückungsverfügbarkeit schützen. Wenn Ihre Linie einen engeren Bereich verwendet, sollte die Maschine dennoch sorgfältig validiert werden, damit keine versteckten Probleme entstehen. Für den breiteren Planungskontext lesen Sie den SMT Leitfaden zum Spleißen und Materialwechsel.
Ja, SMT-Spleißmaschinen können unterschiedliche Bandbreiten unterstützen, wenn die Maschine für diesen Bereich ausgelegt ist. Entscheidend ist nicht nur, ob das Band passt, sondern auch, ob die Maschine das Band reibungslos ausrichten, verbinden und transportieren kann. Überprüfen Sie vor dem Kauf immer den tatsächlichen Breitenbereich und testen Sie Ihre tatsächlichen Rollen.
Die gebräuchlichsten SMT-Bandbreiten sind 8 mm, 12 mm, 16 mm und 24 mm. Einige Linien nutzen für größere Bauteile auch breitere Sonderformate. Die genaue Mischung hängt von der Produktfamilie, dem Feeder-Setup und dem Produktionsvolumen ab. Ihre Maschine sollte den Breiten entsprechen, die in Ihrer Linie am häufigsten verwendet werden.
Ja, die Bandbreite kann die Leistung des Feeders nach dem Spleißen beeinträchtigen. Schmale Bänder reagieren möglicherweise empfindlicher auf die Ausrichtung, während breitere Bänder möglicherweise mehr Steifheit oder Widerstand an der Verbindung erzeugen. Der Spleiß muss flach und zentriert bleiben, damit der Feeder ihn bewegen kann, ohne zu klemmen oder seine Position zu verlieren.
Überprüfen Sie Ihren aktuellen Bandbreitenbestand, bestätigen Sie den unterstützten Bereich der Maschine und testen Sie echte Rollen durch die tatsächliche Zuführung. Verlassen Sie sich nicht nur auf die im Prospekt angegebene Maximalbreite. Die Maschine soll unter realen Produktionsbedingungen beweisen, dass sie die Bänder reibungslos verbinden und transportieren kann.
Nicht immer. Ein größerer Kompatibilitätsbereich ist hilfreich, wenn sich Ihr Produktionsmix häufig ändert oder Sie eine zukünftige Erweiterung planen. Wenn Ihre Linie jedoch nur eine oder zwei Breiten verwendet, kann eine einfachere Maschine ausreichen. Die beste Wahl ist diejenige, die zu Ihrem tatsächlichen Materialmix und Ihrem täglichen Arbeitsablauf passt.
