SMT Verbindungsprobleme treten normalerweise auf, wenn zwei Komponentenbänder nicht richtig vorbereitet, ausgerichtet, verbunden oder zugeführt werden. Eine schlechte Verbindung kann zu Bandtrennung, Zuführungsstaus, Komponentenverlust, Platzierungsunterbrechungen und unerwarteten Produktionsausfällen führen. Bei der hochvolumigen SMT-Montage kann selbst ein kleiner Verbindungsfehler die Stabilität des gesamten Materialversorgungsprozesses beeinträchtigen.
Die häufigsten SMT-Spleißprobleme sind vermeidbar. Der Schlüssel liegt darin, den Zusammenhang zwischen Spleißvorbereitung, Trägerbandausrichtung, Verbindungsstärke, Feeder-Kompatibilität und Bedienerhandhabung zu verstehen. Wenn das Werk die richtige Ausrüstung mit einem standardisierten Prozess kombiniert, kann das Risiko eines Ausfalls der Bauteilbandverbindung erheblich reduziert werden.
In diesem Leitfaden werden die häufigsten Spleißprobleme erläutert, wie Sie eine praktische SMT Fehlerbehebung bei Spleißverbindungen durchführen und wie Sie wiederholte Ausfälle beim automatischen oder manuellen Materialwechsel verhindern können.
Inhaltsverzeichnis
Eine SMT-Verbindung ist eine kleine Verbindung, die jedoch in einem sich schnell bewegenden Feeder zuverlässig funktionieren muss. Das verbundene Band muss beim Durchlaufen des Zuführpfads die richtige Richtung, Breite, Teilung, Taschenposition und mechanische Festigkeit beibehalten.
Wenn ein Teil des Prozesses fehlerhaft ist, kann es sein, dass die Verbindung sofort fehlschlägt oder einige Minuten später ein Problem verursacht. Beispielsweise kann eine Verbindung beim Herstellen sicher aussehen, sich aber nach mehrmaligem Ziehen mit dem Vorschubgerät lösen. Ein weiterer Spleiß bleibt möglicherweise verbunden, verursacht aber eine ausreichende Dicke oder Fehlausrichtung, um einen Einzugsstau zu verursachen.
Die Spleißqualität hängt nicht nur von einer einzigen Aktion ab. Sie wird durch den Zustand des alten Bandes, den Zustand des neuen Bandes, die Schneidmethode, die Ausrichtungsposition, das Verbindungsmaterial, das Feeder-Design und die Handhabungsmethode des Bedieners beeinflusst.
Das bedeutet, dass sich die Fehlersuche nicht nur auf die sichtbare Verbindung konzentrieren sollte. Wenn das gleiche Problem wiederholt auftritt, sollte das Werk den gesamten Prozess von der Rollenvorbereitung bis zum Betrieb des Anlegers überprüfen.
In Zeiten hoher Produktionsauslastung führen Bediener häufig Rollenwechsel durch. Wenn mehrere Zuführungen gleichzeitig Aufmerksamkeit erfordern, kann der Bediener die Bandvorbereitung überstürzen oder einen Überprüfungsschritt überspringen. Auch Ermüdung und Schichtunterschiede können zu inkonsistenten Ergebnissen führen.
Automatische Geräte können diese Schwankungen teilweise reduzieren, sie machen jedoch eine angemessene Schulung und Prozesskontrolle nicht überflüssig. Ein zuverlässiger Spleißvorgang muss auch bei hohem Produktionsbedarf leicht zu befolgen sein.
Ein Spleiß, der mit einem Feedertyp funktioniert, funktioniert möglicherweise nicht gleich gut mit einem anderen Feedertyp. Unterschiede im Bandweg, in der Führungsstruktur, in der Handhabung des Abdeckbands und im Abstand können sich darauf auswirken, wie sich die Verbindung durch den Zuführer bewegt.
Aus diesem Grund sollte ein Spleiß immer unter realen Produktionsbedingungen getestet werden. Eine visuelle Inspektion allein kann nicht bestätigen, dass eine Verbindung bei normaler Liniengeschwindigkeit korrekt zugeführt wird.
Eine Bandfehlausrichtung ist eines der häufigsten SMT Spleißprobleme. Dies geschieht, wenn das alte und das neue Trägerband nicht in der gleichen Richtung positioniert sind oder vor dem Zusammenfügen nicht richtig ausgerichtet sind.
Eine Fehlausrichtung kann sich auf die Bandkante, die Taschenposition, die Perforationslöcher oder den Komponentenabstand auswirken. Wenn der Einzug das verbundene Band nach vorne zieht, kann es sein, dass sich die Verbindung ungleichmäßig bewegt oder sich am Führungsweg verfängt.
Zu den häufigsten Symptomen einer Bandfehlausrichtung gehören der Widerstand des Zuführbands, ungleichmäßige Bandbewegung, intermittierende Zuführalarme und eine Spleißstelle, die sich beim Durchlaufen des Zuführgeräts seitwärts verschiebt. Möglicherweise stellt der Bediener auch fest, dass die Bandkante nach Abschluss der Verbindung nicht gerade ist.
In manchen Fällen bewegt sich die Zuführung weiter, aber die Position der Komponententasche wird instabil. Dies kann zu Fehleingaben oder Platzierungsfehlern statt zu einem sofortigen Maschinenstopp führen.
Die beiden Bänder wurden nicht auf derselben Mittellinie platziert.
Die Bandenden wurden in verschiedenen Winkeln abgeschnitten.
Der Bediener hat Bänder mit unterschiedlicher Ausrichtung zusammengefügt.
Die Positionierungshilfe wurde nicht korrekt verwendet.
Die Bandbreite war nicht mit dem Spleißwerkzeug kompatibel.
Die Kante des Trägerbandes wurde vor dem Zusammenfügen beschädigt.
Vor dem Zusammenfügen sollten Bediener die Bandrichtung, Kantenposition und Taschenausrichtung überprüfen. Die alten und neuen Bänder sollten anhand des definierten Referenzpunkts in der Maschinenführung platziert werden und nicht nur nach Augenmaß ausgerichtet werden.
Verwenden Sie nach Möglichkeit eine Spleißmaschine mit einer stabilen Positionierungsvorrichtung oder Ausrichtungshilfe. Die Führung sollte beide Bänder beim Herstellen der Verbindung sicher halten. Fabriken sollten außerdem einen einfachen visuellen Inspektionsstandard für Geradheit, Kantenposition und Bandrichtung definieren.
Wenn die Fehlausrichtung nach der Bedienerschulung weiterhin besteht, testen Sie den Prozess mit anderen Bandlieferanten und Bandbreiten. Das Problem kann auf Abweichungen in den Abmessungen des Trägerbandes und nicht nur auf die Handhabung durch den Bediener zurückzuführen sein.
Eine schwache Spleißverbindung kann sich lösen, während der Feeder das Band zieht. Hierbei handelt es sich um eine schwerwiegende Form des Versagens der Bauteilbandverbindung, da dadurch die Materialkontinuität unterbrochen wird und die Zuführung unerwartet anhalten kann.
Die Verbindung kann sich unmittelbar nach dem Spleißen, beim Laden des Feeders oder nachdem das verbundene Band bereits einen Teil des Feederpfads durchlaufen hat, lösen. Eine verzögerte Trennung ist besonders schwer zu diagnostizieren, da die Spleißung zunächst akzeptabel erscheint.
Zu den Anzeichen einer schwachen Verbindung gehören Bandtrennung, loses Verbindungsmaterial, eine offene Verbindung oder ein plötzliches Stoppen des Einzugs, nachdem der Spleißpunkt den Einzugsmechanismus erreicht hat. Bei der Inspektion stellt der Bediener möglicherweise auch fest, dass die neue Spule vom alten Band getrennt ist.
Wenn sich die Verbindung innerhalb des Einzugs löst, muss der Bediener möglicherweise das Band entfernen, den Einzugsweg freimachen, die Rolle wieder anschließen und das Material erneut überprüfen. Dadurch entstehen mehr Ausfallzeiten als bei einem normalen Rollenwechsel.
Unzureichender Fügedruck.
Falsches oder beschädigtes Verbindungsmaterial.
Staub, Öl oder Rückstände auf der Bandoberfläche.
Unebene oder beschädigte Bandenden.
Falsche Überlappung zwischen den beiden Bändern.
Verbindungsmaterial, das nicht zum Bandtyp passt.
Zu hohe Zugkraft des Feeders.
Die Bandenden sollten vor dem Zusammenfügen sauber, flach und frei von Verunreinigungen sein. Bediener sollten das richtige Verbindungsmaterial verwenden und die empfohlene Position und Überlappung einhalten. Wenn die Maschine Druck oder Hitze ausübt, sollten die Einstellungen je nach verwendetem Klebeband und Verbindungsmethode überprüft werden.
Fabriken sollten während der Prozessvalidierung eine einfache Zug- oder Handhabungsprüfung durchführen. Das Ziel besteht nicht darin, übermäßige Kraft auszuüben, sondern sicherzustellen, dass die Verbindung während der normalen Bandbewegung sicher bleibt.
Bei der Massenproduktion kann eine automatische Spleißmaschine dabei helfen, die Verbindungskonsistenz zu verbessern, indem sie die Bandposition und den Verbindungsvorgang kontrolliert. Die automatische SMT-Bandspleißlösung kann evaluiert werden, wenn die Fabrik eine wiederholbare Leistung beim Rollenwechsel benötigt.
Ein Spleißstau entsteht, wenn der verbundene Abschnitt nicht reibungslos durch die Zuführung geführt werden kann. Der Einzug stoppt möglicherweise, löst einen Alarm aus oder zeigt einen ungewöhnlichen Widerstand, wenn die Verbindung die Führung, das Kettenrad oder den Abdeckbandpfad erreicht.
Dieses Problem tritt häufig auf, wenn die Verbindung zu dick, uneben oder falsch ausgerichtet ist oder für den jeweiligen Feeder nicht geeignet ist. Eine Verbindung kann zwar mechanisch stabil sein, aber dennoch versagen, weil ihre Form nicht zum Speiserspiel passt.
Zu den typischen Anzeichen gehören ein plötzlicher Stopp des Einzugs, ein Staualarm, ein unregelmäßiger Bandvorschub oder eine Verbindung, die im Einzug gefaltet oder beschädigt ist. In einigen Fällen versucht der Vorschubmotor möglicherweise weiterhin, das Band vorzuschieben, während sich die Komponentenposition nicht korrekt bewegt.
Wiederholte Staus an derselben Einzugsposition können auf ein einzugsspezifisches Problem hinweisen. Staus, die bei vielen Feedern auftreten, können auf ein umfassenderes Problem beim Spleißprozess hinweisen.
Der Spleiß ist zu dick für den Zuführpfad.
Die Fuge weist eine unebene Kante oder einen erhöhten Abschnitt auf.
Die Bandbreite passt nicht zur Einzugseinrichtung.
Das Spleißmaterial ragt über die Bandkante hinaus.
Die Einzugsführung ist verschmutzt oder beschädigt.
Die Verbindung wurde in die falsche Richtung belastet.
Die endgültige Verbindung sollte flach und sauber sein und kein unnötiges Material in den Zuführungspfad hineinragen. Bediener sollten übermäßige Überlappungen oder Verbindungsmaterialien vermeiden, die eine sperrige Verbindung erzeugen.
Testen Sie die Verbindung vor der vollständigen Produktion mit dem tatsächlichen Feeder-Modell bei normaler Betriebsgeschwindigkeit. Überprüfen Sie die Bewegung vor und nach dem Spleißpunkt. Dieser Test sollte für die am häufigsten verwendeten Bandbreiten und Komponententypen wiederholt werden.
Auch die Wartung des Futterautomaten ist wichtig. Staub, Klebstoffrückstände und verschlissene Führungsteile können dazu führen, dass ein Feeder weniger tolerant gegenüber Spleißabweichungen ist. Ein guter Fehlerbehebungsprozess sollte sowohl den Spleiß als auch den Zustand des Feeders überprüfen.
Ein weiteres häufiges Problem tritt auf, wenn die neue Rolle in der falschen Richtung eingelegt wird oder das Trägerband vor dem Spleißen umgedreht wird. Die Bänder sind möglicherweise noch verbunden, aber der Feeder kann die Komponenten nicht korrekt liefern.
Eine falsche Richtung kann dazu führen, dass Komponententaschen in die falsche Richtung zeigen, dass sich das Abdeckband nicht richtig bewegt oder dass die Perforationslöcher nicht in den Zuführmechanismus eingreifen.
Zu den Symptomen zählen unter anderem fehlende Komponentenaufnahme, Bandrückwärtsbewegung, Zuführungsalarme, freiliegende Komponenten an der falschen Position oder eine scheinbar korrekte Verbindung, die aber nicht in die Zuführung geladen werden kann.
Da das Band immer noch physisch verbunden zu sein scheint, kann dieses Problem mit einem Fehler in der Zuführung oder dem Bestückungsautomaten verwechselt werden. Bediener sollten die Bandrichtung überprüfen, bevor sie die Maschine einstellen oder den Einzug austauschen.
Die neue Rolle wurde in der falschen Ausrichtung platziert.
Das Band wurde vor dem Zusammenfügen umgedreht.
Der Betreiber hat die alten und neuen Bandrichtungen nicht verglichen.
Ähnlich aussehende Rollen sorgten für Verwirrung.
Eine Richtungsprüfung war in der Arbeitsanweisung nicht vorgesehen.
Verwenden Sie an der Spleißstation eine klare Bandrichtungsmarkierung. Bediener sollten das neue Band vor dem Zusammenfügen mit dem laufenden Band vergleichen und sicherstellen, dass die Komponententaschen, Transportlöcher und das Abdeckband in die richtige Richtung zeigen.
Auch Materialbeschriftungen und Feederzuordnungen sollten gut lesbar sein. Wenn mehrere Rollen ähnlich aussehen, kann eine Barcode- oder Materialprüfung das Risiko einer falschen Beladung verringern.
Eine Standardarbeitsanweisung sollte eine Richtungsprüfung als erforderlichen Schritt beinhalten und diese nicht dem Gedächtnis des Bedieners überlassen.
Einige Spleiße bleiben verbunden, führen aber immer noch zu einer instabilen Komponentenzuführung. Die Verbindung kann zwar durch den Zuführer geführt werden, doch der Komponentenabstand, die Taschenposition oder die Bandbewegung werden in der Nähe des Verbindungspunktes inkonsistent.
Diese Art von Problem kann sich auf die Platzierungsgenauigkeit auswirken und ist möglicherweise schwieriger zu erkennen als ein vollständiger Einzugsstau. Die Linie läuft möglicherweise weiter und erzeugt zeitweilige Aufnahmefehler oder Komponentenplatzierungsalarme.
Bediener bemerken möglicherweise fehlende Aufnahmen, leere Taschen, einen unregelmäßigen Bandvorschub oder einen Platzierungskopf, der in der Nähe des Spleißbereichs anhält. In manchen Fällen treten nur bestimmte Komponenten oder Einspeisungspositionen auf, an denen das Problem auftritt.
Wenn das Problem nur sporadisch auftritt, ist es wichtig zu protokollieren, wann es auftritt und ob es immer mit dem Spleißpunkt zusammenhängt. Diese Informationen können dabei helfen, ein Spleißproblem von einem Feeder- oder Komponentenproblem zu unterscheiden.
Der Bestückautomat erwartet, dass Bauteile an einem vorhersehbaren Abholort ankommen. Wenn sich das Band ungleichmäßig bewegt oder die Verbindung die effektive Tonhöhe verändert, wird die Komponente möglicherweise nicht richtig dargestellt.
Dies kann Auswirkungen auf das Pick-and-Place-System SMT haben , auch wenn die Maschine selbst normal funktioniert. Eine stabile Bauteilzuführung ist daher ein wichtiger Bestandteil der Bestückungsqualitätskontrolle.
Verwenden Sie Verbindungsmaterialien und Verbindungsmethoden, die die Ebenheit und Bewegung des Bandes gewährleisten. Vermeiden Sie es, die Verbindung zu nahe an einer beschädigten Tasche zu platzieren oder einen Bandabschnitt mit gedehnten oder deformierten Perforationslöchern zu verwenden.
Lassen Sie bei der Validierung eines Spleißvorgangs genügend Band durch die Zuführung laufen, um den tatsächlichen Übergang zu beobachten. Eine kurze manuelle Kontrolle an der Spleißstation reicht nicht aus, um ein stabiles Platzierungsverhalten zu bestätigen.
Eine falsche Materialbeladung ist kein mechanischer Verbindungsfehler, aber eines der gravierendsten Probleme im Zusammenhang mit dem Rollenwechsel. Das Band wird möglicherweise korrekt verbunden, während die falsche Komponente in die Produktionslinie eingeführt wird.
Dies kann zu falscher Platzierung, Problemen mit der Produktqualität, Nacharbeit, Materialverschwendung und schwierigen Rückverfolgbarkeitsuntersuchungen führen.
Möglicherweise wurde das falsche Material ausgewählt, weil ähnliche Rollen zusammen gelagert werden, Etiketten schwer lesbar sind oder der Bediener unter Zeitdruck arbeitet. Das Risiko steigt bei der High-Mix-Produktion, bei der viele Teilenummern auf derselben Linie verwendet werden können.
Ein weiteres Risiko entsteht, wenn eine Ersatzrolle vorab vorbereitet, aber nicht eindeutig identifiziert wird. Der Bediener kann davon ausgehen, dass die Rolle korrekt ist, ohne eine ordnungsgemäße Prüfung durchzuführen.
Verwenden Sie das Scannen von Barcodes oder einen definierten zweistufigen Materialüberprüfungsprozess, wenn die Produktionsumgebung eine stärkere Rückverfolgbarkeit erfordert. Die Teilenummer, die Position des Einzugs und die Arbeitsreihenfolge sollten vor Abschluss der Verbindung überprüft werden.
Ersatzrollen sollten entsprechend dem Produktionsplan bereitgestellt und klar von unbenutzten oder zurückgegebenen Materialien getrennt werden. Dies verringert die Verwirrung während der geschäftigen Umstellungszeiten.
Die Materialüberprüfung sollte als Teil des Spleißprozesses behandelt werden. Eine schnelle Verbindung ist kein erfolgreicher Wechsel, wenn dadurch die falsche Komponente in den Feeder eingeführt wird.
Eine inkonsistente Spleißqualität kommt häufig vor, wenn der Prozess stark von der manuellen Handhabung abhängt. Zwei Bediener können dieselben Werkzeuge verwenden, aber Verbindungen mit unterschiedlicher Ausrichtung, unterschiedlichem Druck, unterschiedlicher Überlappung oder unterschiedlicher Verbindungsstärke erstellen.
Dies führt zu einem instabilen Produktionsprozess. In einer Schicht funktioniert die Linie möglicherweise normal, in einer anderen Schicht treten jedoch häufiger Zubringerprobleme auf.
Unterschiede zwischen den Bedienern können auf unvollständige Schulung, unklare Arbeitsanweisungen, unterschiedliche persönliche Gewohnheiten, Müdigkeit oder die Verwendung unterschiedlicher Werkzeuge zurückzuführen sein. Dies kann auch passieren, wenn der Prozess die akzeptable Bandausrichtung oder das Erscheinungsbild der Verbindung nicht klar definiert.
Wenn die Fabrik den Bedienern nur sagt, sie sollen „die Bänder sicher verbinden“, könnte jede Person die Anweisung anders interpretieren. Ein besserer Prozess beschreibt die genauen Schritte und die Qualitätskriterien, die überprüft werden müssen.
Erstellen Sie eine visuelle Arbeitsanweisung, die die korrekte Bandrichtung, Schnittposition, Überlappung, Platzierung des Verbindungsmaterials und Endkontrollpunkte anzeigt. Verwenden Sie nach Möglichkeit Beispielbilder oder genehmigte Referenzverbindungen.
Die Schulung sollte sowohl Beispiele für den normalen Betrieb als auch für häufige Fehler umfassen. Bediener sollten wissen, wie sie eine schwache Verbindung, eine unebene Kante, ein umgekehrtes Band und eine Verbindung erkennen, die nicht für den Feeder geeignet ist.
Erwägen Sie bei Linien mit häufigem Rollenwechsel ein Upgrade auf automatische Ausrüstung. Der Vergleich zwischen manuellem und automatischem Spleißen kann Produktionsteams bei der Beurteilung helfen, ob eine Automatisierung die bedienerabhängigen Schwankungen verringern würde.

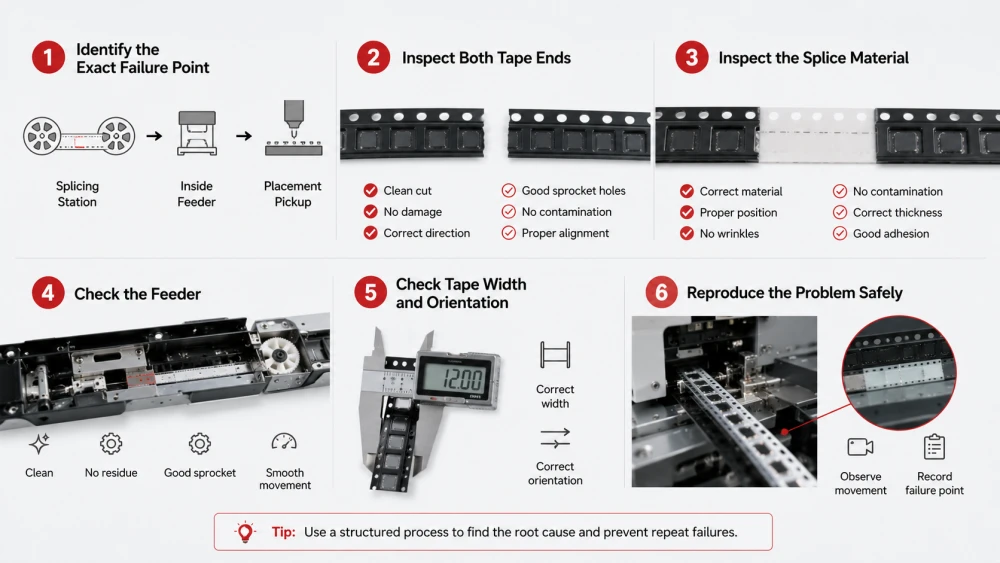

Wenn eine Verbindung ausfällt, besteht die schnellste Lösung nicht immer darin, die gesamte Rolle auszutauschen oder den Bestückungsautomaten anzupassen. Ein strukturierter Fehlerbehebungsprozess hilft dabei, die eigentliche Ursache zu ermitteln und verhindert, dass das gleiche Problem erneut auftritt.
Die folgenden Schritte können zur praktischen verwendet werden SMT Fehlerbehebung bei Spleißverbindungen .
Stellen Sie zunächst fest, wo das Problem auftritt. Kommt es zu einem Verbindungsfehler an der Spleißstation, beim Laden des Feeders, innerhalb des Feeders oder in der Nähe der Platzierungsaufnahmeposition?
Der Standort liefert einen wichtigen Hinweis. Eine Verbindung, die sich vor der Belastung löst, deutet auf ein Verbindungsproblem hin. Eine Verbindung, die im Inneren des Einzugs klemmt, deutet auf Dicken-, Ausrichtungs- oder Kompatibilitätsprobleme hin. Eine Verbindung, die durchgeht, aber Tonabnehmerfehler verursacht, kann auf eine Tonhöhen- oder Bandbewegungsinstabilität hinweisen.
Überprüfen Sie, ob das alte und das neue Band sauber geschnitten wurden und ob eines der Bänder beschädigte Kanten, gedehnte Transportlöcher, Verunreinigungen oder Verformungen aufweist.
Überprüfen Sie nicht nur die sichtbare Oberfläche. Überprüfen Sie die Bandrichtung, die Taschenposition, den Zustand des Abdeckbands und die Kantenausrichtung. Ein kleiner Defekt vor der Verbindung kann sich nach der Fertigstellung auf die Verbindung auswirken.
Prüfen Sie, ob das richtige Verbindungsmaterial verwendet wurde und ob es im empfohlenen Bereich positioniert ist. Achten Sie auf lose Kanten, Falten, Verunreinigungen, übermäßige Dicke oder unvollständige Haftung.
Wenn das gleiche Material wiederholt Probleme bereitet, testen Sie ein anderes zugelassenes Verbindungsmaterial oder überprüfen Sie die Maschineneinstellungen. Das Verbindungsmaterial muss zu den Band- und Feederbedingungen passen.
Überprüfen Sie den Einzugsweg auf Staub, Klebstoffrückstände, beschädigte Führungen, abgenutzte Kettenräder oder ungewöhnlichen Widerstand. Führen Sie ein zweifelsfrei funktionierendes Band durch den Einzug, um zu überprüfen, ob der Einzug selbst ordnungsgemäß funktioniert.
Dieser Vergleich ist nützlich, da er Spleißfehler von Speisefehlern trennt. Wenn auch ein bekanntermaßen einwandfreies Band blockiert, muss der Einzug möglicherweise gereinigt, eingestellt oder gewartet werden.
Stellen Sie sicher, dass die Bandbreite mit der Zuführung übereinstimmt und dass das alte und das neue Band in die richtige Richtung zeigen. Eine nicht übereinstimmende Breite oder ein umgekehrtes Band kann Symptome hervorrufen, die einem Spleißfehler ähneln.
Dokumentieren Sie die Bandbreite, den Komponententyp, das Feeder-Modell und die Position der Produktionslinie. Diese Informationen helfen bei der Identifizierung von Mustern, wenn das Problem wiederholt auftritt.
Wenn das Problem nur sporadisch auftritt, reproduzieren Sie es mithilfe einer kontrollierten Testspule, anstatt auf den nächsten Produktionsausfall zu warten. Beobachten Sie die Verbindung, während sie durch die Zuführung läuft, und notieren Sie den Punkt, an dem die Bewegung instabil wird.
Führen Sie einen bekanntermaßen fehlerhaften Spleißvorgang nicht weiter aus, wenn dadurch die Zuführung beschädigt oder ein Risiko für die Produktqualität entstehen könnte. Kontrollierte Tests sind sicherer und liefern in der Regel bessere diagnostische Informationen.
Vorbeugung ist wirksamer als wiederholte Genesung. Ein starkes Präventionsprogramm kombiniert korrekte Ausrüstung, Standardarbeit, Bedienerschulung, Materialkontrolle, Feeder-Wartung und Leistungsüberwachung.
Die Arbeitsanweisung sollte jeden Schritt von der Altrollenvorbereitung bis zur Feeder-Überprüfung erläutern. Es sollte zeigen, wo das Klebeband angebracht werden muss, wie die Richtung bestätigt wird, wie das Verbindungsmaterial aufgetragen wird und wie die endgültige Verbindung überprüft wird.
Die Anleitung sollte auch festlegen, was zu tun ist, wenn das Band beschädigt ist, das falsche Material gefunden wird oder die Verbindung nicht dem optischen Standard entspricht. Klare Entscheidungsregeln reduzieren die Improvisation während der Produktion.
Genehmigte Referenzmuster helfen Betreibern, den Unterschied zwischen einer akzeptablen Verbindung und einer fehlerhaften Verbindung zu verstehen. Proben können die korrekte Ausrichtung, Ebenheit, Kantenposition, Überlappung und Platzierung des Verbindungsmaterials zeigen.
Referenzmuster sind besonders nützlich für die Schulung neuer Bediener und die Aufrechterhaltung konsistenter Standards über verschiedene Schichten hinweg.
Überprüfen Sie vor dem Zusammenfügen sowohl das alte als auch das neue Band. Prüfen Sie auf beschädigte Kanten, Verunreinigungen, Verformungen, fehlende Taschen und einen schlechten Zustand des Abdeckbands. Gehen Sie nicht davon aus, dass jedes Bandende zum Spleißen geeignet ist.
Wenn das Band beschädigt ist, schneiden Sie es auf einen sauberen Abschnitt zurück oder befolgen Sie das vom Werk genehmigte Wiederherstellungsverfahren. Wenn Sie mit einem schlechten Bandende beginnen, erhöht sich die Wahrscheinlichkeit eines Verbindungsversagens.
Regelmäßige Reinigung und Wartung tragen dazu bei, den Positionierungs- und Fügeprozess stabil zu halten. Entfernen Sie Klebebandreste, Staub und Klebereste gemäß den Anweisungen des Maschinenlieferanten aus dem Arbeitsbereich.
Überprüfen Sie in definierten Abständen Schneidteile, Führungen, Sensoren und Druckmechanismen. Eine Maschine, die allmählich an Ausrichtungsgenauigkeit verliert, kann zu weiteren Ausfällen führen, bevor das Problem offensichtlich wird.
Die Spleißqualität kann einen verschmutzten oder beschädigten Feeder nicht ausgleichen. Die Wartung des Einzugsgeräts sollte die Reinigung des Bandwegs, die Überprüfung der Führungsbewegung, die Inspektion der Kettenräder und die Überprüfung des abnormalen Einzugswiderstands umfassen.
Fabriken sollten aufzeichnen, ob spleißbezogene Alarme auf bestimmte Feeder-Modelle oder -Positionen konzentriert sind. Diese Informationen können Probleme bei der Gerätewartung aufdecken, die fälschlicherweise dem Spleißprozess zugeschrieben werden.
Verfolgen Sie Zuführungsstopps, Bandtrennungen, Staustellen, Vorfälle mit falschem Material und Nacharbeiten des Bedieners im Zusammenhang mit dem Rollenwechsel. Die Daten sollten nach Möglichkeit die Bandbreite, den Komponententyp, die Einzugsposition, den Bediener und die Schicht umfassen.
Regelmäßige Überprüfungen helfen der Fabrik, wiederkehrende Ursachen zu identifizieren. Es zeigt auch, ob eine Geräteaufrüstung oder Prozessänderung zu einer messbaren Verbesserung führt.
Automatisierung ist nicht die Lösung für jedes Spleißproblem, kann aber die Abweichungen reduzieren, die viele Ausfälle verursachen. Dies ist besonders nützlich, wenn das Werk häufig Rollenwechsel durchführt, mehrere Schichten arbeitet oder Schwierigkeiten hat, eine gleichbleibende manuelle Verbindungsqualität aufrechtzuerhalten.
Automatische Geräte können dabei helfen, die Bänder entsprechend einer wiederholbaren Referenz zu positionieren. Dies reduziert Fehlausrichtungen, die durch manuelle Platzierung verursacht werden, und macht die endgültige Verbindung für alle Bediener konsistenter.
Eine Maschine kann dabei helfen, den Fügedruck, die Position oder die Reihenfolge zu steuern. Dies verringert die Wahrscheinlichkeit schwacher Verbindungen, die durch ungleichmäßige manuelle Handhabung verursacht werden.
Die Automatisierung sorgt für einen klareren Prozess für Schulung und Auditierung. Bediener folgen demselben Maschinenablauf und Vorgesetzte können Probleme anhand einer definierten Betriebssequenz überprüfen.
Fabriken, die eine Automatisierung in Betracht ziehen, sollten die Ausrüstung dennoch mit tatsächlichen Bändern und Zuführungen testen. Eine geeignete Maschine muss zu den Produktionsmaterialien passen und den erforderlichen Umstellungsprozess unterstützen.

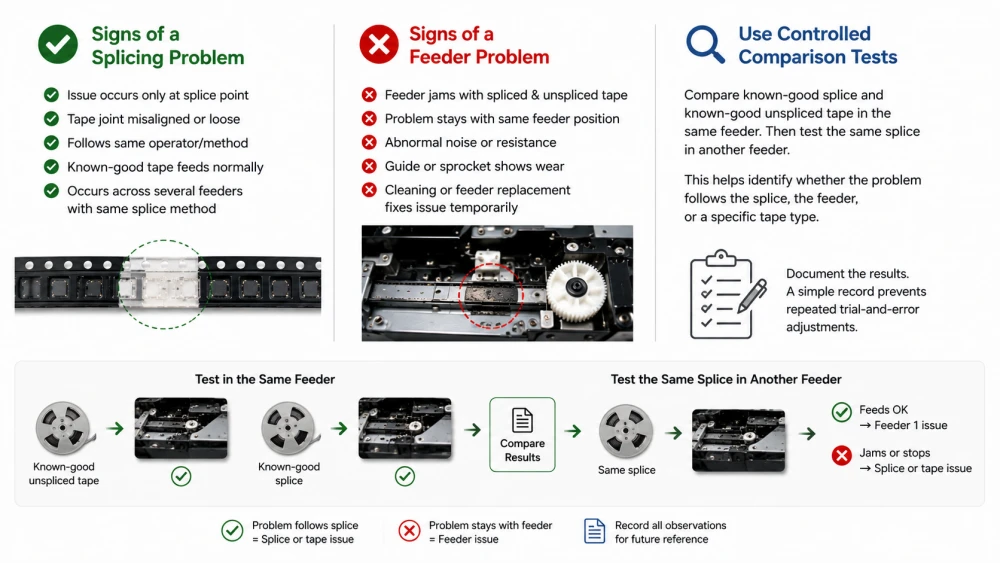

Spleißfehler und Zuleitungsfehler können ähnliche Symptome hervorrufen, daher sollte die Diagnose systematisch erfolgen. Das Ersetzen der Verbindungsmethode, wenn das eigentliche Problem ein verschlissener Feeder ist, wird das Problem nicht lösen.
Das Problem tritt nur auf, wenn das Band den Spleißpunkt erreicht.
Die Bandverbindung ist sichtbar falsch ausgerichtet oder locker.
Das Problem folgt demselben Spleißoperator oder derselben Spleißmethode.
Ein funktionierendes Band wird normalerweise über denselben Einzug zugeführt.
Das Problem tritt bei mehreren Zuführungen auf, die dieselbe Spleißmethode verwenden.
Der Einzug blockiert sowohl bei gespleißtem als auch bei nicht gespleißtem Band.
Das Problem bleibt bestehen, wenn die Zuführungsposition gleich bleibt.
Der Futterautomat weist ungewöhnliche Geräusche oder Widerstände auf.
Die Führung oder das Kettenrad weisen sichtbare Abnutzungserscheinungen auf.
Eine Reinigung oder ein Austausch des Feeders löst das Problem vorübergehend.
Der nützlichste Test ist der Vergleich einer bekanntermaßen guten Spleißung und eines bekanntermaßen guten, nicht gespleißten Bandes im selben Feeder. Testen Sie dann den gleichen Spleiß in einem anderen Feeder. Dadurch lässt sich leichter erkennen, ob das Problem auf die Verbindung, die Zuführung oder einen bestimmten Bandtyp zurückzuführen ist.
Dokumentieren Sie die Ergebnisse, anstatt sich auf das Gedächtnis zu verlassen. Eine einfache Fehlerbehebungsaufzeichnung kann wiederholte Versuch-und-Irrtum-Anpassungen verhindern.
Zu den häufigsten SMT Verbindungsproblemen gehören Bandfehlausrichtung, schwache Verbindungen, Einzugsstaus, falsche Bandrichtung, instabile Komponentenzuführung, falsches Materialladen und inkonsistente Ausführung durch den Bediener. Diese Probleme können zu Produktionsausfällen, Feeder-Alarmen, Komponentenabfall und Qualitätsrisiken bei der Platzierung führen.
Eine wirksame Vorbeugung beginnt mit einer sauberen Bandvorbereitung, einer genauen Ausrichtung, geeigneten Verbindungsmaterialien, Überprüfungen der Feeder-Kompatibilität, Standardarbeitsanweisungen und der regelmäßigen Wartung von Maschine und Feeder. Wenn ein Problem auftritt, verwenden Sie die strukturierte SMT Fehlerbehebung bei Spleißverbindungen, um festzustellen, ob die Ursache in der Spleißstelle, dem Einspeiser, dem Material oder der Betriebsmethode liegt.
In Fabriken mit häufigem Rollenwechsel oder hohem Produktionsdruck kann ein automatisches Spleißsystem die Wiederholgenauigkeit verbessern und bedienerabhängige Abweichungen reduzieren. Der gesamte Prozess sollte als Teil der umfassenderen SMT Materialwechselstrategie betrachtet werden.
Durch die Überwachung spleißbedingter Ausfälle und die Behebung ihrer Grundursachen können SMT Hersteller den Ausfall von Komponentenbandspleißen reduzieren , die Feeder-Stabilität verbessern und eine zuverlässigere Komponentenversorgung der Bestückungslinie aufrechterhalten.
Die häufigsten SMT Verbindungsprobleme sind Bandfehlausrichtung, schwache oder getrennte Verbindungsstellen, Einzugsstaus, falsche Bandrichtung, instabile Komponentenzuführung, falsches Materialladen und inkonsistente Verbindungsqualität zwischen Bedienern. Diese Probleme können durch schlechte Bandvorbereitung, falsches Verbindungsmaterial, Feeder-Zustand, Bedienerfehler oder Inkompatibilität zwischen Spleiß und Feeder verursacht werden.
Eine SMT-Spleißverbindung kann innerhalb der Zuleitung versagen, weil sie zu dick, schwach, falsch ausgerichtet, verunreinigt oder für den Zuleitungspfad ungeeignet ist. Die Verbindung kann auch versagen, wenn die Trägerbandkante beschädigt ist oder das Verbindungsmaterial nicht richtig aufgetragen wird. Testen Sie den Spleiß mit dem tatsächlichen Feeder und prüfen Sie bei der Fehlerbehebung sowohl die Verbindungsstelle als auch den Zustand des Feeders.
Durch die Verwendung sauberer und unbeschädigter Bandenden, die genaue Ausrichtung der Bänder, die Auswahl eines geeigneten Verbindungsmaterials, die Überprüfung der Bandrichtung und das Testen der Verbindung durch die eigentliche Zuführung kann ein Versagen der Bandverbindung von Bauteilen verhindert werden. Standardarbeitsanweisungen, Bedienerschulungen, regelmäßige Wartung und automatische Spleißausrüstung können die Wiederholbarkeit weiter verbessern.
Um eine SMT-Spleißverbindung zu beheben, ermitteln Sie zunächst, wo der Fehler auftritt. Überprüfen Sie die Bandenden, das Verbindungsmaterial, die Bandrichtung, die Verbindungsdicke und die Ausrichtung. Überprüfen Sie dann den Feeder auf Verschmutzung, Verschleiß oder ungewöhnlichen Widerstand. Vergleichen Sie die problematische Verbindung mit einer bekanntermaßen guten Verbindung und notieren Sie die Bandbreite, die Zuführungsposition, den Komponententyp und die Betriebsbedingungen.
Eine automatische SMT-Spleißmaschine kann viele Probleme reduzieren, die durch manuelle Ausrichtung, inkonsistenten Verbindungsdruck und Bedienerschwankungen verursacht werden, sie kann jedoch nicht jeden Ausfall verhindern. Falsche Materialien, beschädigtes Band, ungeeignete Zuführungsbedingungen, schlechte Wartung oder falsche Maschineneinstellungen können immer noch Probleme verursachen. Die Automatisierung funktioniert am besten, wenn sie mit Materialüberprüfung, Schulung und Wartung der Zuführung kombiniert wird.
