In der Welt der Hochleistungselektronik stehen Hersteller vor der dringenden Herausforderung, das Wärmemanagement sicherzustellen und gleichzeitig die Integrität der Lötverbindungen in schweren und komplexen Komponenten wie Kühlkörpern und KI-Hardware aufrechtzuerhalten. Die falsche Reflow-Lötlösung kann zu unzuverlässigen Produkten, kostspieligen Reparaturen und unzufriedenen Kunden führen.
Hier kommt I.C.T ins Spiel. Wir sind auf maßgeschneiderte Reflow-Lötlösungen spezialisiert, die Branchen mit strengen Leistungsstandards bedienen, von der 5G-Infrastruktur bis hin zu KI-Prozessoren, Luft- und Raumfahrt und medizinischen Geräten. Unsere hochmodernen Systeme optimieren nicht nur die Lötpräzision, sondern stellen auch sicher, dass Ihre Produkte auch unter härtesten Bedingungen langlebig sind.

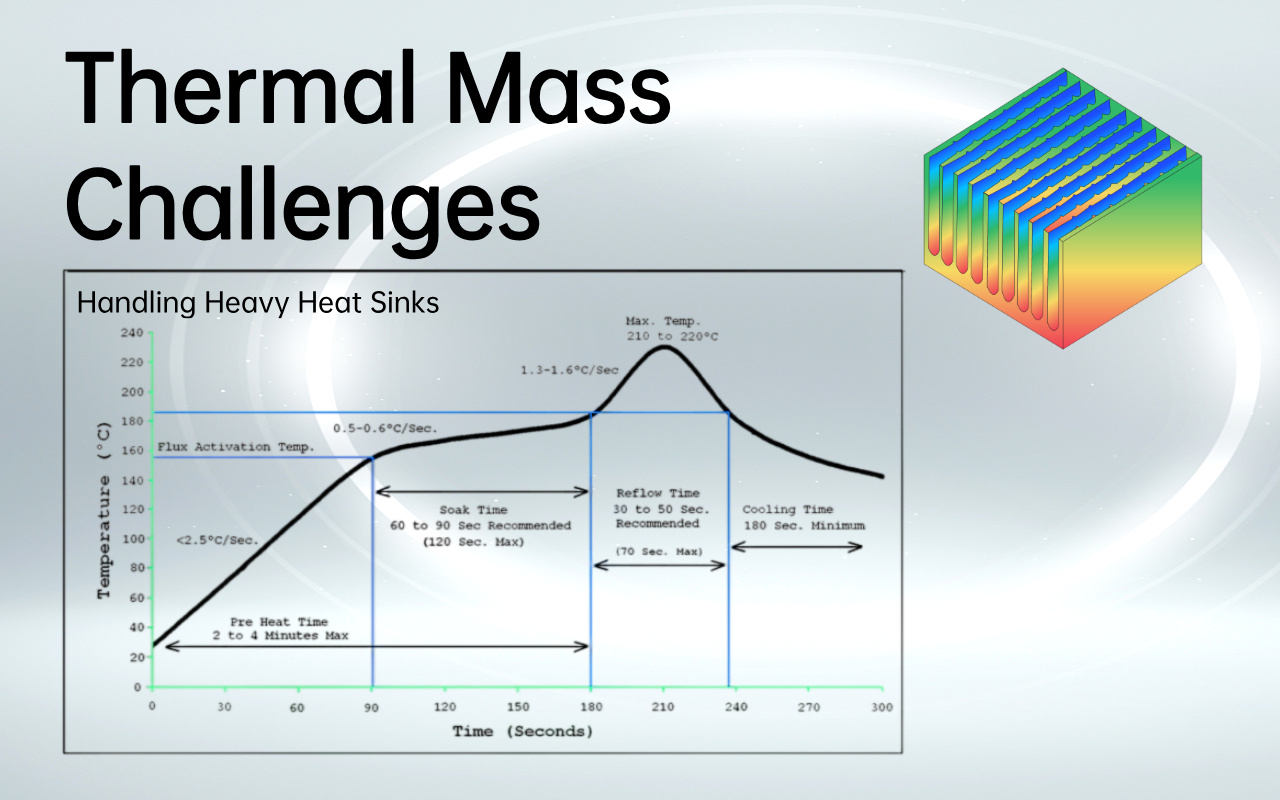

Kühlkörper, insbesondere solche, die in 5G-Basisstationen verwendet werden, sind schwere, massive Komponenten mit einem Gewicht von oft bis zu 10 kg. Diese auf die Ableitung enormer Wärme ausgelegten Strukturen stellen aufgrund ihrer hohen thermischen Masse eine erhebliche Herausforderung beim Reflow-Lötprozess dar. Herkömmliche Reflow-Öfen haben Schwierigkeiten, solch große Bauteile gleichmäßig zu erwärmen, was zu Folgendem führt:
Ungleichmäßiger Temperaturanstieg : Einige Bereiche erwärmen sich möglicherweise nicht ausreichend für ein ordnungsgemäßes Reflow-Löten, während andere möglicherweise überhitzen.
Kalte Verbindungen und übermäßige Hitze : Dieses Ungleichgewicht schwächt die Lötstellen und beeinträchtigt die gesamte mechanische und thermische Leistung des Kühlkörpers.
Standard-Fördersysteme, die in Reflow-Öfen verwendet werden , bieten normalerweise nur minimale Unterstützung und greifen nur die Kanten der Komponenten. Das enorme Gewicht eines 10-kg-Kühlkörpers führt zu:
Fehlausrichtung : Im Laufe der Zeit können die Wärmeausdehnung und die Gewichtsbelastung die Förderschienen verziehen, was zu einer Fehlausrichtung des Produkts führt.
Durchhängen : Die Unterstützung nur an der Kante führt bei schweren Bauteilen in Hochtemperaturphasen zu einem Durchhängen in der Mitte, was das Risiko ungleichmäßiger Erwärmung und Lötfehler weiter erhöht.
Die Miniaturisierung von 5G-Komponenten wie HF-Modulen erfordert eine präzise Temperaturkontrolle. Viele Standard-Reflow-Öfen haben jedoch Schwierigkeiten, eine gleichmäßige Temperatur aufrechtzuerhalten, was zu Folgendem führt:
Temperaturschwankungen : Schwankungen von mehr als ±2 °C können zu Problemen wie Komponentenverzug, Lotlöchern oder unvollständigem Reflow führen.
Komponentenausfall : Diese Schwankungen können die Zuverlässigkeit und Leistung von 5G-Komponenten beeinträchtigen und zu kostspieligen Reparaturen und Ausfallzeiten führen.
Große Kühlkörper erfordern einen allmählichen und kontrollierten Erwärmungsprozess, um eine gleichmäßige Temperaturverteilung sicherzustellen. Herkömmliche Öfen sind den enormen thermischen Belastungen oft nicht gewachsen. Zu den Hauptmerkmalen kundenspezifischer Reflow-Öfen gehören:
Mehrzonenheizung : Für eine gleichmäßige Temperaturverteilung sind mindestens 10 Heizzonen erforderlich, bei größeren Bauteilen werden 12–24 Zonen empfohlen.
Allmählicher Temperaturanstieg : Dies sorgt für eine konstante Temperatur im gesamten Kühlkörper, minimiert die thermische Belastung und optimiert die Leistung der Lötverbindung.
5G-Komponenten reagieren sehr empfindlich auf Temperaturschwankungen. Um den genauen Anforderungen dieser Miniatur-Hochfrequenzelemente gerecht zu werden, bieten unsere Reflow-Systeme:
Zonenweise PID-Steuerung : Ermöglicht präzise Temperatureinstellungen für jeden Abschnitt der Baugruppe.
Echtzeit-Thermoelement-Feedback : Sorgt für gleichmäßiges Löten und schützt gleichzeitig empfindliche Komponenten vor Überhitzung.
Dieses Maß an Präzision stellt sicher, dass empfindliche 5G-HF-Module ihre Integrität und Leistung unter Hochleistungsbedingungen behalten.
Um Oxidation während des Reflow-Prozesses zu verhindern, integrieren kundenspezifische Öfen Folgendes:
Stickstoffatmosphäre : Eine kontrollierte, sauerstoffarme Umgebung minimiert die Oxidation ohne übermäßigen Stickstoffverbrauch.
Versiegelte Kammern mit Sauerstoffanalysatoren : Diese halten den Sauerstoffgehalt im ppm-Bereich niedrig und verbessern so die Qualität der Lötverbindung und die Korrosionsbeständigkeit.
Diese kontrollierte Umgebung verbessert die Haltbarkeit und Zuverlässigkeit sowohl der Kühlkörper als auch der 5G-Module.

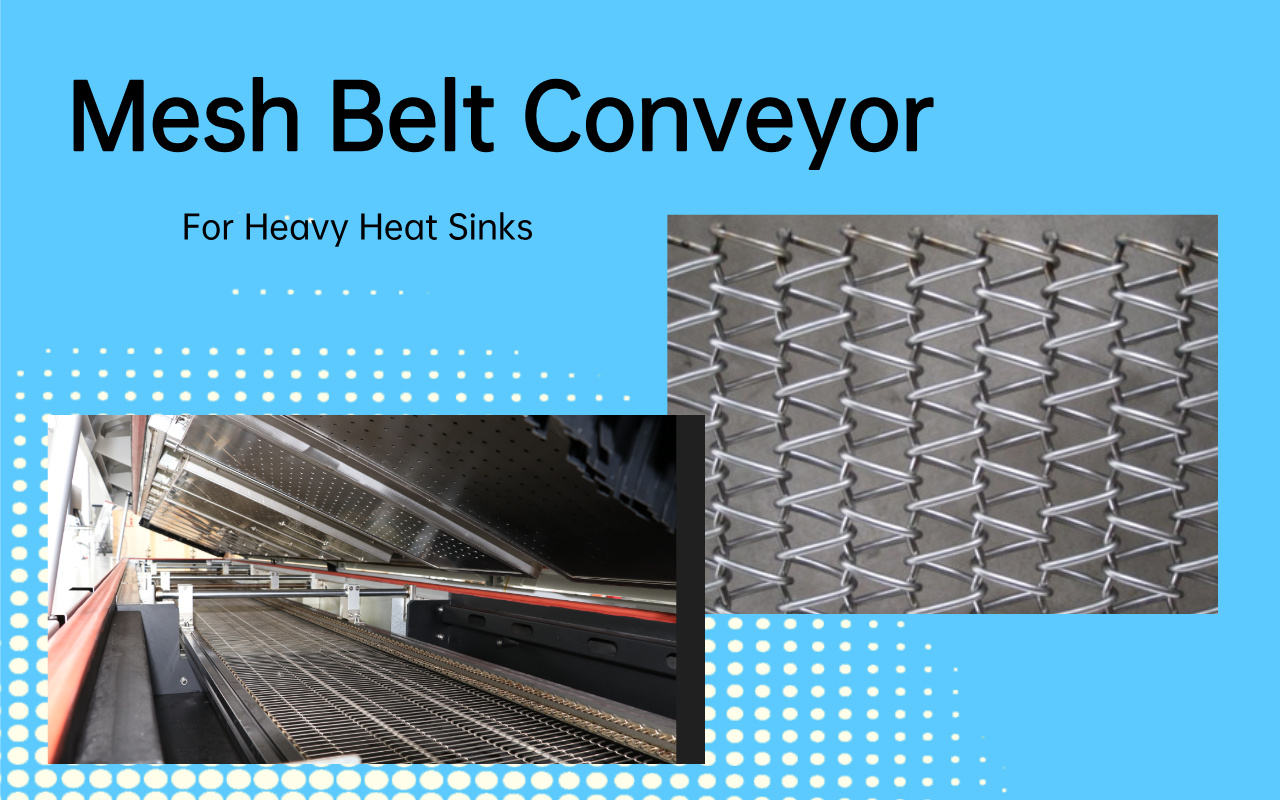

Herkömmliche Schienenfördersysteme haben mit den Anforderungen einer starken Lötung von Kühlkörpern zu kämpfen, bieten nur minimalen Halt und sind anfällig für Verformungen unter dem Gewicht großer Komponenten, wie sie beispielsweise in 5G-Basisstationen zu finden sind. Um dieses Problem zu lösen, hat I.C.T einen verstärkten Bandförderer aus reinem Edelstahlgewebe entwickelt , der schwere Komponenten während des gesamten Reflow-Prozesses effizient unterstützen soll.
Dieser maßgeschneiderte Mesh-Gürtel:
Verteilt die Last gleichmäßig : Unterstützt Kühlkörper mit einem Gewicht von mehr als 10 kg, sorgt für Stabilität und verhindert eine Fehlausrichtung.
Verhindert Durchhängen und Verformungen : Auch wenn mehrere schwere Baugruppen gleichzeitig bearbeitet werden.
Gewährleistet einen zuverlässigen Transport : Garantiert eine reibungslose und präzise Ausrichtung durch jede Temperaturzone und optimiert so die Lötleistung.
Durch den Ersatz herkömmlicher Fördersysteme eliminieren wir das Risiko einer Fehlausrichtung und stellen so eine optimale Qualität der Lötverbindungen sicher.
Standard-Fördermotoren können bei dauerhaft hoher Belastung blockieren oder verschleißen, was zu Produktionsverzögerungen führen kann. Unsere kundenspezifischen Systeme verwenden Motoren mit hohem Drehmoment und verbesserte Getriebe , die speziell dafür entwickelt wurden, das Gewicht großer Kühlkörper zu bewältigen und gleichzeitig eine konstante Geschwindigkeit und ein konstantes Drehmoment aufrechtzuerhalten.
Zu den Hauptmerkmalen dieses benutzerdefinierten Setups gehören:
Übergroße Motoren : Entwickelt, um einen zuverlässigen, kontinuierlichen Transport schwerer Kühlkörper ohne Abwürgen zu gewährleisten.
Einstellbare Geschwindigkeiten : Im Bereich von 300–2000 mm/min, für einen präzisen und reibungslosen Transport.
Minimierte Vibration : Reduziert das Risiko einer Fehlausrichtung oder einer Störung der Lotpaste während des Lötvorgangs.
Dieser Aufbau gewährleistet einen stabilen, störungsfreien Prozess und liefert jederzeit hochwertige Lötverbindungen.
Um eine gleichmäßige Erwärmung großer, thermisch anspruchsvoller Komponenten wie Kühlkörper zu erreichen, sind fortschrittliche Reflow-Ofenkonfigurationen erforderlich. Unsere Systeme umfassen 10 oder mehr unabhängig gesteuerte Heizzonen (oben und unten), wodurch ein abgestuftes Wärmeprofil entsteht , das eine allmähliche, gleichmäßige Erwärmung ermöglicht.
Vorteile dieser Mehrzonenkonfiguration:
Verlängerte Einweichphase : Ermöglicht einen besseren Wärmeausgleich über die gesamte Masse des Kühlkörpers.
Konsistente Temperatur : Stellt sicher, dass der Kühlkörper gleichzeitig die ideale Reflow-Temperatur erreicht und verhindert so Probleme wie Hohlräume oder unvollständige Benetzung.
Präzise Kontrolle : Reduziert Fehler und sorgt für hochwertige Lötverbindungen auch bei großen Bauteilen.
Durch die Optimierung des Reflow-Prozesses mit Mehrzonensteuerung garantieren wir eine optimale Lötqualität für große Kühlkörper in anspruchsvollen Anwendungen.

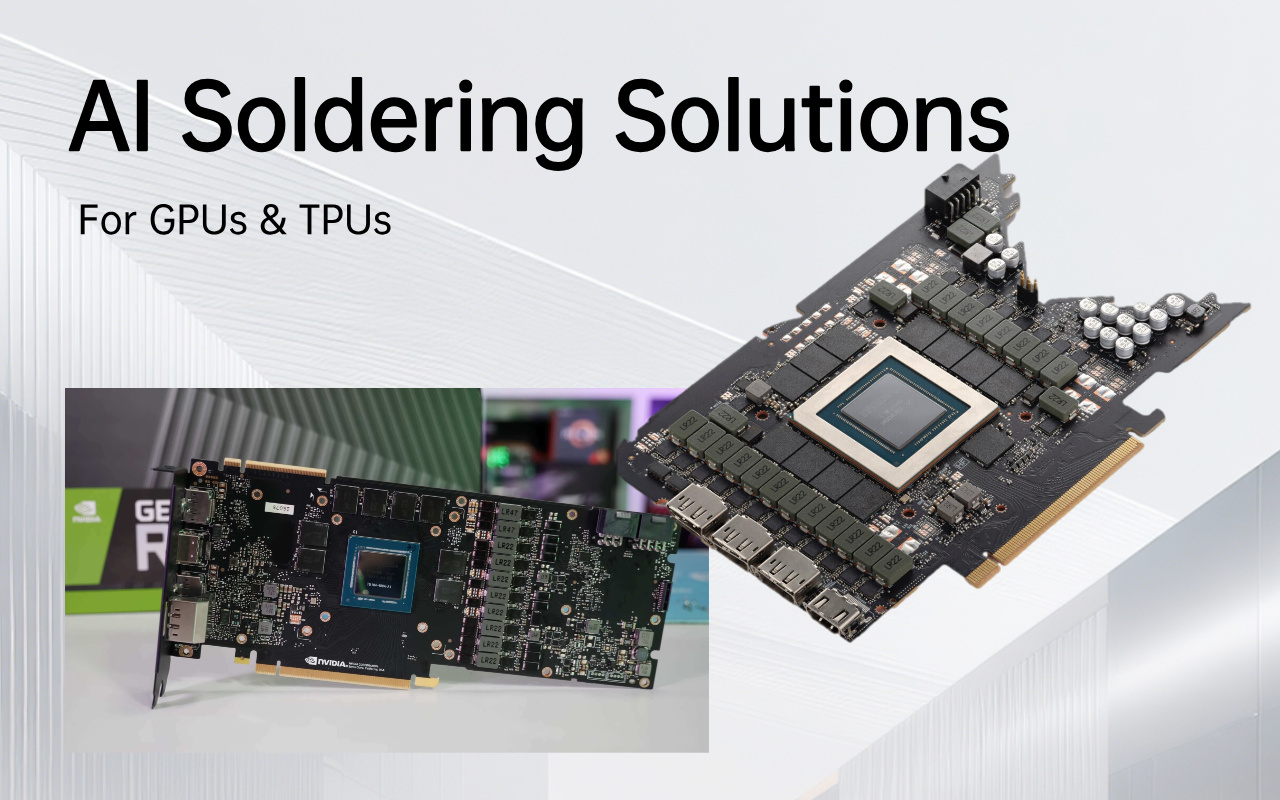

Mit dem rasanten Wachstum der KI-Technologie sind Komponenten wie Grafikprozessoren (GPUs) und KI-Prozessoren unverzichtbar geworden, um Innovationen in Branchen wie Automobil, Robotik und Deep Learning voranzutreiben. Diese Hochleistungskomponenten erzeugen erhebliche Wärme, weshalb ein präzises Wärmemanagement während des Lötprozesses von entscheidender Bedeutung ist.
Grafikprozessoren (GPUs) : GPUs sind ein wesentlicher Bestandteil der KI-Verarbeitung und erfordern beim Löten eine genaue Temperaturkontrolle, um eine Überhitzung zu verhindern. Unsere maßgeschneiderten Reflow-Lötlösungen stellen sicher, dass sowohl die GPU als auch ihre Kühlkomponenten zuverlässig verlötet werden, ohne die Wärmeableitung zu beeinträchtigen.
KI-Prozessoren (z. B. TPUs) : Tensor Processing Units (TPUs) und andere KI-Prozessoren erfordern spezielle Temperaturprofile, um thermische Belastungen und Lötstellenfehler zu vermeiden. Unsere Systeme bieten eine hochpräzise Temperaturregelung und sorgen so für optimales Löten, ohne empfindliche Bauteile zu beschädigen.
Diese maßgeschneiderten Lösungen garantieren die Leistung und Zuverlässigkeit von GPUs und KI-Prozessoren unter anspruchsvollen Bedingungen.
Über traditionelle Anwendungen hinaus basieren auch mehrere Nischenprodukte auf kundenspezifischem Reflow-Löten, um optimale Leistung und Langlebigkeit zu gewährleisten:
Luft- und Raumfahrtelektronik : In der Luft- und Raumfahrt müssen Komponenten wie Energiemanagementsysteme und Flugsteuerungselektronik extremen Bedingungen standhalten. Durch das Reflow-Löten werden gewährleistet Präzisionslötverbindungen , die den Belastungen in großen Höhen und Temperaturschwankungen standhalten.
Intelligente medizinische Geräte : Tragbare medizinische Geräte wie EKG-Geräte und Glukosemonitore erfordern hochpräzises Löten, um sicherzustellen, dass sie in medizinischen Umgebungen genau und zuverlässig funktionieren. Maßgeschneiderte Reflow-Lösungen verhindern Defekte und sorgen dafür, dass diese Geräte sicher und effektiv bleiben.
Fortschrittliche Automobilelektronik : In der Automobilindustrie erfordern Komponenten, die in Elektrofahrzeugen (EVs) und autonomen Fahrsystemen verwendet werden , robuste Lötlösungen, die sowohl leichte als auch schwere Komponenten verarbeiten. Unsere Systeme gewährleisten langfristige Zuverlässigkeit auch unter den anspruchsvollen Bedingungen des Fahrzeugbetriebs.
Tragbare Geräte : Reflow-Löten spielt eine entscheidende Rolle in der tragbaren Technologie, bei der hochdichte Komponenten präzise gelötet werden müssen, um die Haltbarkeit und Leistung von Geräten wie Smartwatches und Fitness-Trackern sicherzustellen. Unsere Lösungen erfüllen die strengen Anforderungen für miniaturisierte und dicht gepackte PCBe.

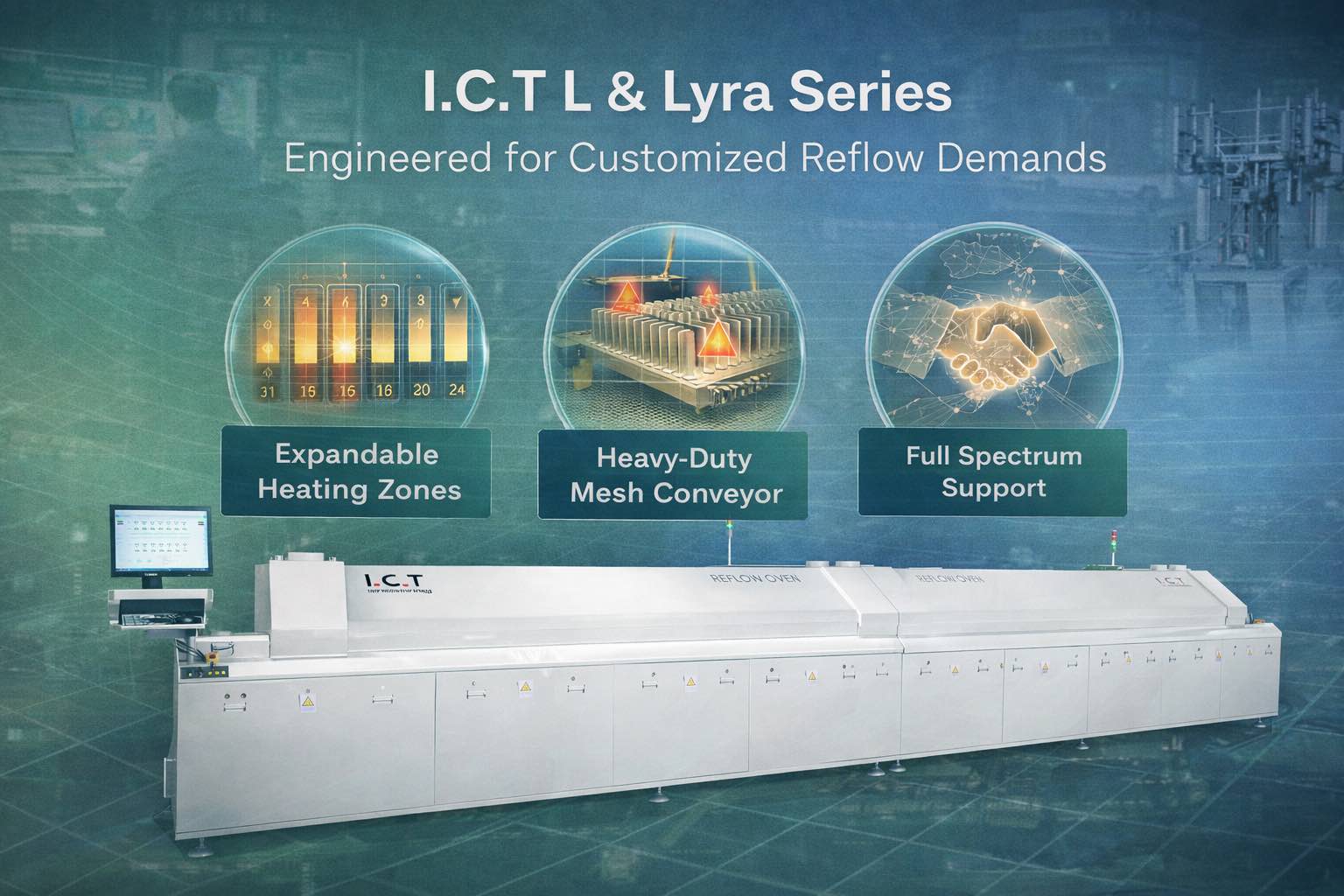

Der I.C.T Lyra Reflow-Ofen beginnt mit 8–12 Zonen und kann bei Bedarf auf 24+ Zonen erweitert werden. Diese Flexibilität, kombiniert mit fortschrittlicher Software, ermöglicht es Ingenieuren, Profile für verschiedene Produktvarianten zu speichern und zu optimieren und so eine präzise thermische Steuerung für verschiedene Anwendungen zu gewährleisten, von großen Kühlkörpern bis hin zu empfindlichen 5G-Komponenten.
Jeder Reflow-Ofen der L-Serie ist mit einem verstärkten Netzband und einem leistungsstarken Antriebssystem ausgestattet, das für die Bewältigung von Dauerlasten über 10 kg ausgelegt ist. Diese langlebige Konstruktion gewährleistet einen zuverlässigen Betrieb, verhindert ein Durchhängen und gewährleistet einen stabilen Transport, selbst bei schweren Komponenten.
Wir bieten einen umfassenden Service, einschließlich thermischer Simulation, Profilentwicklung, Installation vor Ort und Bedienerschulung. Unser Support sorgt für eine schnelle Inbetriebnahme und nachhaltige Leistung und macht die L-Serie zu einer effizienten, langfristigen Lösung für Ihre Produktionsanforderungen.

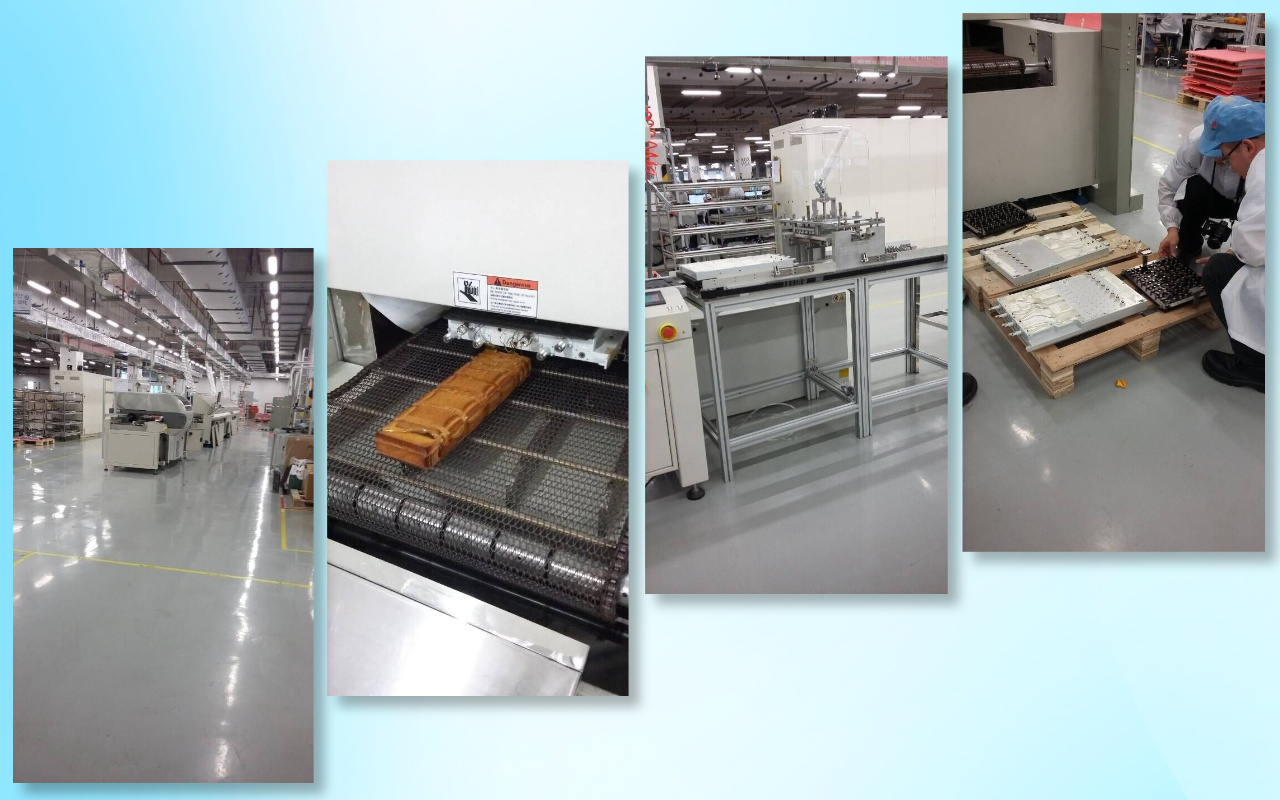

In Zusammenarbeit mit Huawei haben wir einen maßgeschneiderten 24-Zonen-Reflow-Ofen entwickelt, der speziell für die Kühlkörperproduktion der 5G-Basisstation konzipiert ist. Die größte Herausforderung bestand darin, eine gleichmäßige Temperaturverteilung über große, schwere Kühlkörper mit einem Gewicht von jeweils bis zu 10 kg zu erreichen.
Durch die Integration weiterer Heizzonen haben wir ein ultragradientes Wärmeprofil erstellt, das eine präzise und gleichmäßige Temperatur über den gesamten Reflow-Prozess gewährleistet. Dies ermöglichte die Eliminierung kalter Stellen und sorgte für eine hohe Temperaturkonsistenz während der Einweich- und Reflow-Phase. Das Ergebnis war eine verbesserte Qualität und Stabilität der Lötverbindungen, wodurch die strengen thermischen Anforderungen der 5G-Anwendungen von Huawei erfüllt wurden.

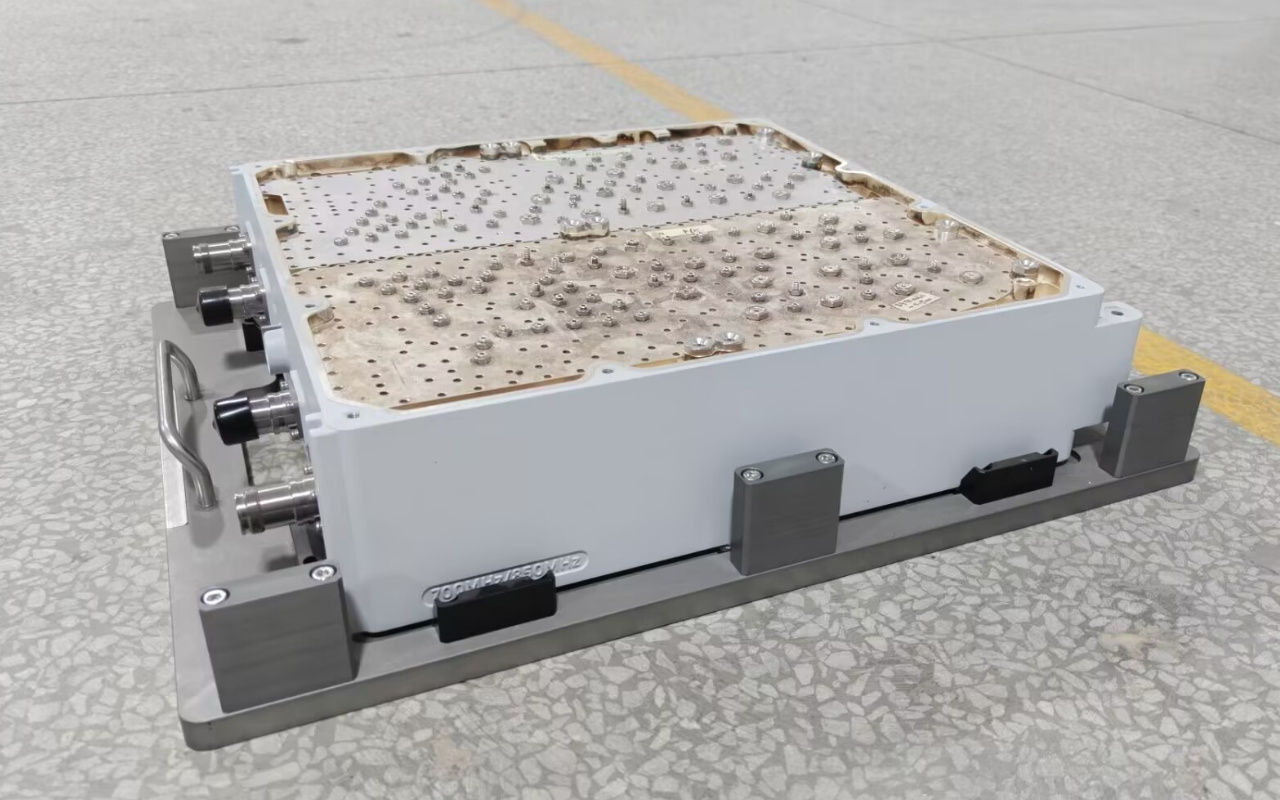

Bei einem weiteren 5G-Basisstationsprojekt arbeiteten wir mit einem Kunden zusammen, der sich auf Metallhohlraumfilter spezialisiert hat , die unerwünschte Signale herausfiltern und bestimmte Frequenzbänder auswählen. Diese über 13 kg schweren Metallfilter stellten aufgrund ihrer Größe und ihres Gewichts besondere Herausforderungen dar.
Um diesen Herausforderungen gerecht zu werden, haben wir einen maßgeschneiderten Reflow-Ofen mit einem Mehrzonensystem entwickelt, der die großen Metallkomponenten handhaben und gleichzeitig eine präzise Temperaturkontrolle gewährleisten kann. Diese Lösung verhinderte Verformungen und gewährleistete ein ordnungsgemäßes Reflow-Löten aller Komponenten, wodurch die Integrität des Metallfilters erhalten blieb.
Die Ergebnisse dieser Zusammenarbeit zeigten sich in der verbesserten Zuverlässigkeit der Lötverbindungen und der Gesamtleistung der Metallhohlraumfilter. Die schrittweise und kontrollierte Erwärmung sorgte für optimale Bedingungen sowohl für die schwere Metallstruktur als auch für die empfindlichen Komponenten und trug zu einer verbesserten Produktqualität und Zuverlässigkeit der 5G-Infrastruktur bei.
Bei I.C.T verstehen wir die Komplexität und Herausforderungen des Reflow-Lötens für Hochleistungsprodukte. Von schweren Kühlkörpern bis hin zu fortschrittlichen KI-Prozessoren und 5G-Komponenten bieten unsere maßgeschneiderten Reflow-Lötlösungen die nötige Präzision und Zuverlässigkeit, um die anspruchsvollsten Industriestandards zu erfüllen.
Kontaktieren Sie uns noch heute, um zu besprechen, wie unsere maßgeschneiderten Reflow-Lötlösungen Ihre SMT-Produktionslinie verbessern und den langfristigen Erfolg Ihrer Produkte sicherstellen können. Kontaktieren Sie unser Team für eine fachkundige Beratung und finden Sie die perfekte Lösung für Ihre Lötanforderungen.
Standardöfen verfügen normalerweise über 6–8 Zonen und Schienenförderer, die für leichte PCBs optimiert sind. Ein 10-kg-Kühlkörper hat eine enorme thermische Trägheit, daher verursachen unzureichende Zonen große Temperaturgradienten – einige Bereiche erreichen nie den Reflow-Bereich, während andere überhitzen. Außerdem verformen sich die Schienen unter dem Gewicht, wodurch das Produkt falsch ausgerichtet wird und die Gefahr einer Beschädigung besteht. Maßgeschneiderte Öfen lösen dieses Problem mit mehr als 10 Zonen für eine allmähliche, gleichmäßige Erwärmung und vollständig stützenden Netzbändern, die schwere Lasten tragen, ohne sich zu verbiegen.
Für 5–10 kg schwere Basisstationskühlkörper der Klasse 5G empfehlen wir mindestens 10–12 Zonen, wobei 24 Zonen ideal für die anspruchsvollsten Gleichmäßigkeitsanforderungen sind. Zusätzliche Zonen ermöglichen eine längere Einweichzeit, um die Temperatur über dicke Basen und dichte Rippen hinweg auszugleichen, wodurch Hohlräume vermieden werden und sichergestellt wird, dass jede Lötschnittstelle vollständig benetzt wird. Weniger Zonen erzwingen aggressive Rampen, die heiße/kalte Stellen erzeugen und das Fehlerrisiko erhöhen.
Reine Mesh-Gürtel bieten 100 % Unterstützung an der Unterseite, verteilen das Gewicht gleichmäßig und verhindern ein Durchhängen oder Verziehen schwerer Baugruppen während des Erhitzens. Schienen greifen nur an Kanten, sodass schwere Lasten die Schiene verbiegen oder ein Durchhängen in der Mitte verursachen, was zu einer Fehlausrichtung und möglichen Schäden an der Platte/dem Ofen führen kann. Netzbänder vereinfachen außerdem die Reinigung und ermöglichen die Bearbeitung von verzogenen oder unregelmäßigen Vorrichtungen, die bei der Produktion von Kühlkörpern häufig vorkommen.
Ja – moderne kundenspezifische Öfen verfügen über Rezeptspeicher für Dutzende Profile, schnelle Änderung der Förderbandeinstellungen und Echtzeitüberwachung. Bediener wählen am HMI das entsprechende Profil (schwerer Kühlkörper vs. Präzisions-5G-Modul) aus, und die unabhängige Zonensteuerung sowie die Stickstofffähigkeit gewährleisten die Wiederholbarkeit aller Produkttypen ohne Beeinträchtigung der Qualität oder des Durchsatzes.
