Vollständig SMT Lösung für LED Linsenherstellung

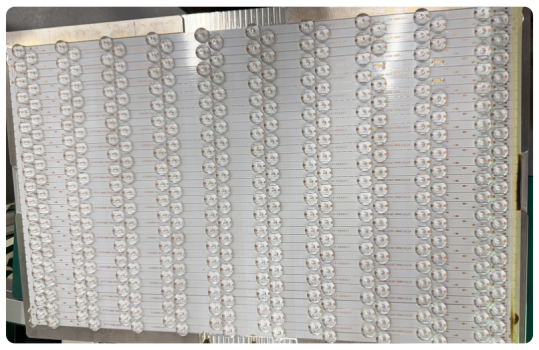

LED lens PCBA Anwendungen

LED Linsenkomponenten sind kritische optische Elemente, die in modernen LED Beleuchtungssystemen häufig verwendet werden. Im Jahr 2025 boomt LED -Lens -Anwendungen in mehreren Branchen in verschiedenen Branchen, da sich die technologischen Technologien für optische Gestaltung, Miniaturisierung und intelligente Beleuchtung befinden.

Wichtige Anwendungsbereiche:

• Allgemeine Beleuchtung: LED Objektiv mit Batwing -Verteilung reduziert die Blendung; Smart Dimmable -Objektive unterstützen IoT -Kontrolle.

• Automobilbeleuchtung: Objektive für Automobilqualität stand den extremen Temperaturen (-40 ° C bis 125 ° C) und unterstützen adaptive Antriebsstrahlsysteme (ADB).

• Backlight Display: Ultra-dünne Lichtguide-Objektive (<1,5 mm) Verbessern Sie die HDR-Effekte in mini LED -DVs und -Tablets.

• Medizinische und landwirtschaftliche Beleuchtung: 450 nm blaue Linsen in der Endoskopie; 660 nm rote Linsen verbessern die Pflanze PPFD auf 300 μmol/m²/s.

• Industrielle Inspektion: Koaxiallinsen (± 1 ° Parallelität) verbessern die maschinelle Sicht bei der automatisierten Qualitätskontrolle.

Diese Linse erfordern häufig Präzision PCBA Produktionsprozesse, um strenge Standards für Genauigkeit, Haltbarkeit und leichte Gleichmäßigkeit zu erfüllen.

Kontaktieren Sie uns für LED Linsen PCBA Lösungen >>>

Globale Erfolgsfälle für Erfolg in LED Linsen SMT Produktion

I.C.T hat erfolgreich LED lens SMT Produktionslinien an mehrere globale Kunden geliefert, wodurch unsere globale Lieferfähigkeit und Engineering -Exzellenz demonstriert wird.

Tadschikistan - Juni 2024

• Im Juni 2024 lieferte I.C.T erfolgreich eine vollständige Produktionslinie für {[t22] SMT für LED Linsenversammlung in Tajikistan und unterstützte die Herstellung von DOB LED Beleuchtungsprodukte. Unser Engineering-Team hat die vollständige Installation, die Kalibrierung vor Ort und die praktische Schulungen für die Betreiber und technischen Mitarbeiter des Kunden abgeschlossen, um sofortige Massenproduktion und zuverlässige Leistung zu gewährleisten.

Polen - November 2023

• Im November 2023 wurde eine vollständige LED -Linsen SMT -Linie an einer Kundenstelle in Polen implementiert, in der der europäische LED -Leuchtungsmarkt dient. Diese Linie wurde verwendet, um DOB LED Panellichter mit strengen optischen Ausrichtungsanforderungen herzustellen. Auch hier lieferten die Ingenieure von I.C.T End-to-End-Unterstützung-von der Einrichtung des Geräts bis zum umfassenden Produktionstraining-, um unsere Rolle als vertrauenswürdiger technischer Partner zu verstärken.

Holen Sie sich jetzt Ihre individuelle Produktionslinie >>

I.C.T Komplette Gerätelösung für LED Linsenproduktion

Die tatsächliche Produktion von LED Panel -Lichtprodukten als Beispiel: Die maximale Größe des Produkts beträgt 510 mm * 330 mm; Gemäß den Produktinformationen und den tatsächlichen Prozessanforderungen konfigurieren der Kunde die folgende Programmlinie unter Berücksichtigung der Schwierigkeiten im Produktionsprozess und der Effizienz.

Objektivmontageprozessfluss: PCBA Spot UV -Klebstoff → Objektivmontage → UV -Kleberhärtung

• PCB Transfer ---------- ---------- Eintrag über PCB Förderer

• UV-Kleberabgabe ------ ------ I.C.T Hochvorbereitungsspender

• PCB Transfer ---------- ---------- Post-Dispensing-Puffer

• Linsenplatzierung -------- --- ----- Multifunktionale Chip-Montage mit maßgeschneiderten Objektivfeeder und Düsen

• PCB Transfer ---------- ---------- Zwischen Prozessstadien

• UV -Härtung ----------- ---- -------

• Kühlung SMT-Förderer ------- ------- Endübergreifende Übertragung für das Abkühlen vor dem Speicher oder nach dem Downstream-Prozess

Personalempfehlung:

• 1 Ingenieur

• 1 Operator

• 1 Qualitätsinspektor (QC)

Einstellbar nach Produktionsbedürfnissen.

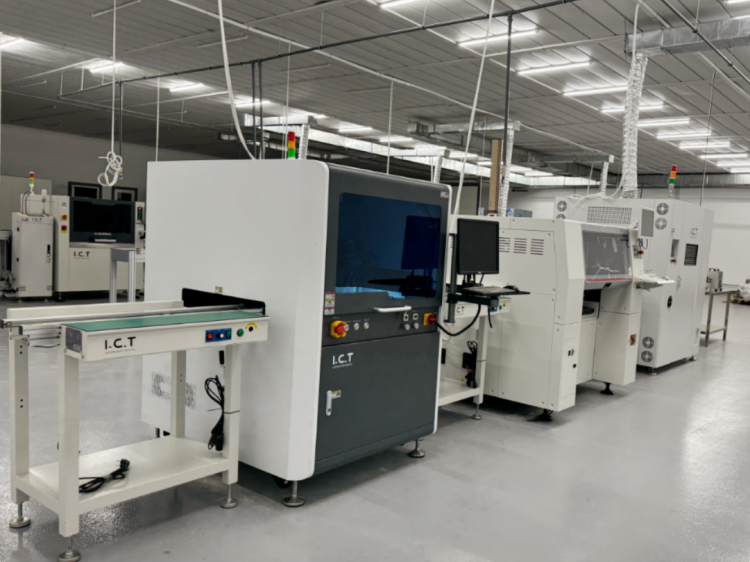

Video: Übersicht über Linsenabgabe und Montagelinie

LED Linsenindustrieausblick im Jahr 2025

Der Markt für LED -Linsen wächst weiter aus und angetrieben von:

• Mini & Micro LED Integration: Objektive für AR/VR-Auge-Displays, Tablets und Fernseher.

• Smart Lens Technologies: Elektrisch einstellbare Objektive für adaptive Beleuchtung.

• Erweitertes optisches Design: Vollständige interne Reflexion (TIR), Hybridoptik, die Brechung und Reflexion kombiniert.

Herausforderungen bleiben bestehen, wie:

• Abhängigkeit von importierten High-End-Materialien (z. B. Silikon in Automobilqualität).

• Massenproduktionsertragsprobleme für Mikro-Maßnahmen.

Zukünftige Trends:

• Intelligentes Design: AI-unterstützte optische Simulation, um F & E-Zyklen zu verkürzen.

• Nachhaltigkeit: Bio-basierte PMMA- und quecksilberfreie Materialien.

• Integration: Kombinieren von Linsen mit Sensoren und thermischem Management.

Überwindung technischer Herausforderungen in LED Linsenversammlung

Die Erzeugung von hochpräzisen LED -Linsenansammlungen erfordert die Überwindung mehrerer technischer Herausforderungen im gesamten Prozess SMT. I.C.T befasst sich mit diesen Herausforderungen mit fortschrittlicher Technologie und jahrelanger Branchenkompetenz, um eine konsistente Qualität und einen hohen Ertrag zu gewährleisten.

1. Genauigkeit der Linsenplatzierung

Während des SMT -Prozesses ist eine präzise Platzierung kritisch-sowohl die LED Chips und optische Objektive müssen mit Genauigkeit auf Mikronebene auf den angegebenen PCB -Pads montiert werden. Um dies zu erreichen, verwendet I.C.T hochwertige multifunktionale Chip-Munterkasten aus Südkorea, die mit maßgeschneiderten Düsen und dedizierten Feeder ausgestattet sind, die speziell für LED Objektivhandhabung ausgelegt sind. Dies gewährleistet eine wiederholbare Platzierungsgenauigkeit in allen Einheiten, insbesondere für Produkte wie Dob LED Panel -Lichter.

2. Präzisionskleberabgabe

Vor der Platzierung des Objektivs muss UV-Klebstoff in genauen Mengen an den vordefinierten Positionen in die PCBA abgegeben werden. Das Flussverhalten und die Viskosität des Klebers müssen enge Toleranzen für die richtige Adhäsion und die optische Leistung erfüllen. Um dies zu gewährleisten, wird der UV-Kleber auf der Grundlage seiner TDS-Merkmale (technischer Datenblatt) vorgeheizt, um die Fließfähigkeit zu optimieren.

I.C.T stellt seine selbst entwickelten Hochgeschwindigkeits-Hochgeschwindigkeits-Spendmaschinen bereit. Diese Maschinen verwenden Impulssignale, um die pneumatischen Strahlventile zu steuern, wodurch eine gleichmäßige, konsistente Klebstoffverteilung auch auf dicht gepackten oder komplexen Brettern ermöglicht wird.

3. Effiziente UV -Heilung

Nach der Platzierung von Linsen ist die UV -Heilung unerlässlich, um den Klebstoff zu festigen und das Objektiv an Ort und Stelle zu sperren. I.C.T hat ein eigenes Hochenergie-UV-Lampensystem entwickelt, das überlegene Intensitäts- und Härtungseffizienz liefert. Dieses System ist besonders effektiv, um herausfordernde Klebstoffe wie UV40 zu heilen, um starke, stabile Bindungen sicherzustellen, ohne die Zykluszeit oder die Produktqualität zu beeinträchtigen.

Warum I.C.T?

Wenn die weltweite Nachfrage nach Advanced LED Beleuchtung zunimmt, wird der Bedarf an hohen Effizienz, intelligenten und automatisierten Produktionslinien dringender. I.C.T LED lens SMT Die Produktionslösung wird so konstruiert, dass sie diesen Trend unterstützt und für jedes Anwendungsszenario eine hohe Präzision und Zuverlässigkeit sicherstellt - von Smart Homes zu Automobilsystemen.

Benötigen Sie eine angepasste LED Linsen SMT Lösung für Ihre Fabrik?
Wenden Sie sich noch heute an I.C.T - Ihr liebster zuverlässiger Partner in LED Herstellungstechnologie.
