Der Sauerstoffgehalt ist eine der wichtigsten Einstellungen beim Stickstoff-Reflow-Löten. Es beeinflusst Oxidation, Lotbenetzung, Flussmittelleistung, Prozessstabilität und Betriebskosten. Ein niedriger Wert kann eine schwierige Montage verbessern, aber die niedrigstmögliche Zahl ist nicht automatisch das richtige Produktionsziel.
Das richtige Ziel hängt von der Lotpaste, der Legierung, der PCB-Oberfläche, dem Komponentenabstand, dem thermischen Profil, dem Ofendesign, der Platinenbelastung und den Zuverlässigkeitsanforderungen ab. In diesem Leitfaden wird erläutert, wie Sie einen Stickstoff-Reflow-Sauerstoffgehalt auswählen, wie Sie die ppm-Werte für Reflow-Sauerstoff im Reflow-Ofen verstehen und wie Sie die Anforderungen an niedriges Sauerstofflöten anhand von Produktionsdaten validieren.
Wenn Kupferpads, Bauteilanschlüsse und Lötpulver erhitzt werden, kann Sauerstoff mit ihren Oberflächen reagieren. Durch die Reaktion entstehen Oxidfilme. Selbst ein dünner Film kann es dem geschmolzenen Lot erschweren, sich auszubreiten und eine kontinuierliche Verbindung zu bilden.
Flussmittel entfernt beim Erhitzen Oxide, die Flussmittelaktivität ist jedoch begrenzt. Wenn sich eine neue Oxidation schneller entwickelt, als das Flussmittel sie bewältigen kann, wird die Benetzung weniger zuverlässig. Aus diesem Grund wird die Atmosphärenkontrolle mit zunehmender Temperatur, Einwirkzeit und Produktkomplexität immer wichtiger.

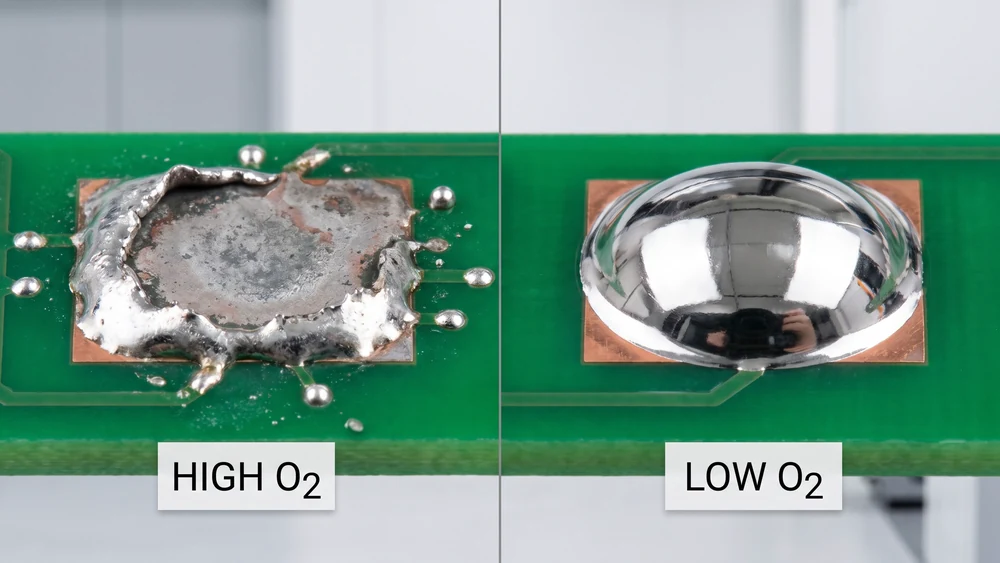

Ein hoher Sauerstoffgehalt kann zu Nichtbenetzung, Entnetzung, ungleichmäßigen Hohlkehlen, Lotkugeln, offenen Verbindungen und einem inkonsistenten Verbindungsbild führen. Es kann auch zu einer Verringerung der verfügbaren Marge für Fine-Pitch- und bleifreie Prozesse führen.
Sauerstoff ist nicht die Ursache für jeden Lötfehler. Eine Überbrückung kann durch zu viel Paste oder eine schlechte Ausrichtung entstehen. Das Entstehen von Hohlräumen kann mit dem Pastendesign oder dem Entweichen von flüchtigen Stoffen zusammenhängen. Eine nützliche Prozessuntersuchung trennt atmosphärenbedingte Fehler von Druck-, Platzierungs- und Profilproblemen.
Sauerstoff sollte wie Temperatur, Fördergeschwindigkeit und Pastenvolumen verwaltet werden. Definieren Sie einen normalen Betriebswert, eine Alarmgrenze und eine Aktionsgrenze. Dokumentieren Sie außerdem die Sensorposition und den Platinenbelastungszustand für jede Messung.
PPM bedeutet Parts per Million. Ein Wert von 1.000 ppm bedeutet, dass Sauerstoff etwa 0,1 Prozent der gemessenen Atmosphäre ausmacht. Ein Wert von 500 ppm entspricht etwa 0,05 Prozent.
Niedrigere ppm bedeuten, dass weniger Sauerstoff für die Reaktion mit heißen Oberflächen zur Verfügung steht. Allerdings hat der Wert nur dann eine Bedeutung, wenn er konsistent gemessen wird. Die Position des Sensors, der Zustand der Probenahmeleitung, die Ofentemperatur, die Abgaseinstellung und die Beladung der Platine können das Ergebnis beeinflussen.
Der Wert auf dem Ofenbildschirm wird normalerweise an einer Stelle des Analysegeräts gemessen. Es stellt möglicherweise nicht die Atmosphäre an jedem Punkt entlang des Förderers dar. Der Sauerstoffgehalt kann in der Nähe von Türöffnungen, Förderlücken, Zugangsklappen oder schlecht abgedichteten Bereichen höher sein.
Aus diesem Grund sollten Prozessteams die Position des Analysators aufzeichnen und während der Validierung repräsentative Tafeln verwenden. Eine Leerkammerablesung reicht nicht aus, um einen Produktionsprozess zu genehmigen.
Ein stabiler Messwert innerhalb eines angemessenen Zielbereichs ist wertvoller als ein kurzzeitig hervorragender Messwert, der nicht gehalten werden kann. Trend des Sauerstoffwerts während des Startvorgangs, der normalen Produktion, des Produktwechsels, des Standby-Modus und des Herunterfahrens.
Die Erholungszeit, nachdem ein Brett in den Ofen gelangt, ist ebenfalls nützlich. Eine Leitung, die einen niedrigen Wert erreicht, sich aber langsam erholt, erfordert möglicherweise eine andere Belastungs- oder Abgaseinstellung.
Viele SMT-Linien arbeiten im niedrigen Tausend-ppm-Bereich. Anspruchsvollere Anwendungen zielen möglicherweise auf weniger als 1.000 ppm ab, während Spezialprozesse mehrere hundert ppm oder weniger erfordern können.
Bei diesen Werten handelt es sich eher um Beispiele als um universelle Spezifikationen. Der Lotpastenlieferant, die Kundenanforderungen, das Produktrisiko und die Versuchsdaten sollten das endgültige Ziel bestimmen.
Eine praktische Spezifikation kann ein normales Ziel bei etwa 800 ppm, eine Alarmstufe bei etwa 1.200 ppm und eine Aktionsstufe bei etwa 2.000 ppm umfassen. Für das Produkt und die Anlage müssen die tatsächlichen Werte ermittelt werden.

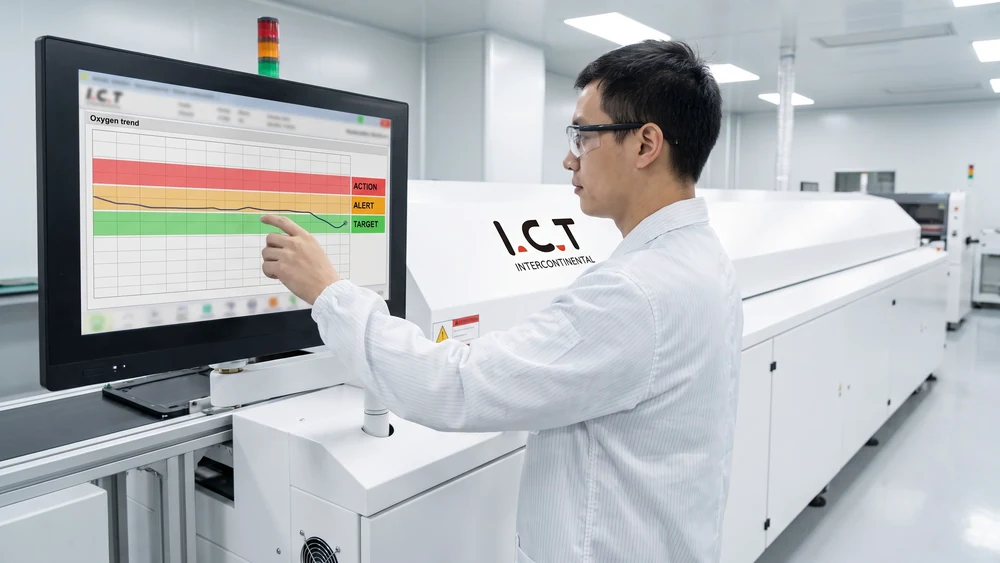

Das Ziel teilt den Bedienern mit, wo der Prozess ausgeführt werden soll. Die Alarmgrenze veranlasst eine Untersuchung. Der Aktionsgrenzwert definiert, wann die Produktion gestoppt, unter Quarantäne gestellt oder neu qualifiziert werden soll.
Weniger Sauerstoff kann die Oxidationskontrolle verbessern, erfordert aber auch mehr Gas oder eine bessere Abdichtung. Wenn 1.500 ppm und 700 ppm die gleiche Benetzung und Ausbeute ergeben, bietet die höhere Einstellung möglicherweise ein besseres Preis-Leistungs-Verhältnis.
Das Ziel ist ein stabiler Prozess mit genügend Spielraum, nicht eine niedrige Zahl, die ohne Beweise gewählt wird.
Beginnen Sie mit dem technischen Datenblatt der Paste. Überprüfen Sie die empfohlene Atmosphäre, Legierung, Spitzentemperatur, Anstiegsrate, Haltebereich und Zeit über Liquidus.
Verschiedene Pasten können unterschiedlich auf den gleichen Sauerstoffgehalt reagieren. Ein für ein Flusssystem entwickeltes Verfahren sollte nicht ohne Bestätigung auf ein anderes übertragen werden.
Überprüfen Sie freiliegendes Kupfer, Oberflächenbeschaffenheit, große Wärmeleitpads, Fine-Pitch-Gehäuse, unten abgeschlossene Komponenten, Steckverbinder, Abschirmungen und gemischte Wärmeleitmassen.
Fine-Pitch-Produkte haben oft einen geringeren Prozessspielraum. die Anforderungen Bevor ein Sauerstoffgrenzwert festgelegt wird, sollten an die Feinteilung SMT berücksichtigt werden.
Bleifreie SAC-Legierungen erfordern im Allgemeinen höhere Reflow-Temperaturen als Zinn-Blei-Legierungen. Höhere Temperaturen können den Oxidationsdruck erhöhen und höhere Anforderungen an die Flussmittelaktivität stellen.
Bei diesen Baugruppen kann das bleifreie Stickstoff-Reflow -Verfahren bei richtiger Auswahl von Paste und Profil einen zusätzlichen Benetzungsspielraum bieten.
Automobil-, Medizin-, Luft- und Raumfahrt-, Leistungselektronik- und Industrieprodukte können besondere Anforderungen an die Atmosphäre oder Zuverlässigkeit stellen. Kundenspezifikationen sollten überprüft werden, bevor das Prozessfenster finalisiert wird.
Wenn kein formeller Sauerstoffbedarf besteht, ermitteln Sie anhand von Fehlerdaten, Nacharbeitskosten und Zuverlässigkeitsnachweisen, ob ein niedrigerer Zielwert einen sinnvollen Wert schafft.
Warten Sie, bis der Ofen seine thermische Stabilität erreicht hat. Stellen Sie sicher, dass die Stickstoffversorgung einen geeigneten Druck und eine geeignete Reinheit aufweist. Überprüfen Sie, ob Türen, Abdeckungen, Zugangsklappen und Förderbandöffnungen ordnungsgemäß geschlossen sind.
Zeichnen Sie bei jedem formellen Versuch die Zonentemperaturen, die Fördergeschwindigkeit, den Stickstofffluss, die Plattenbeladung und die Ablufteinstellungen auf. Diese Variablen machen die Lesung wiederholbar.

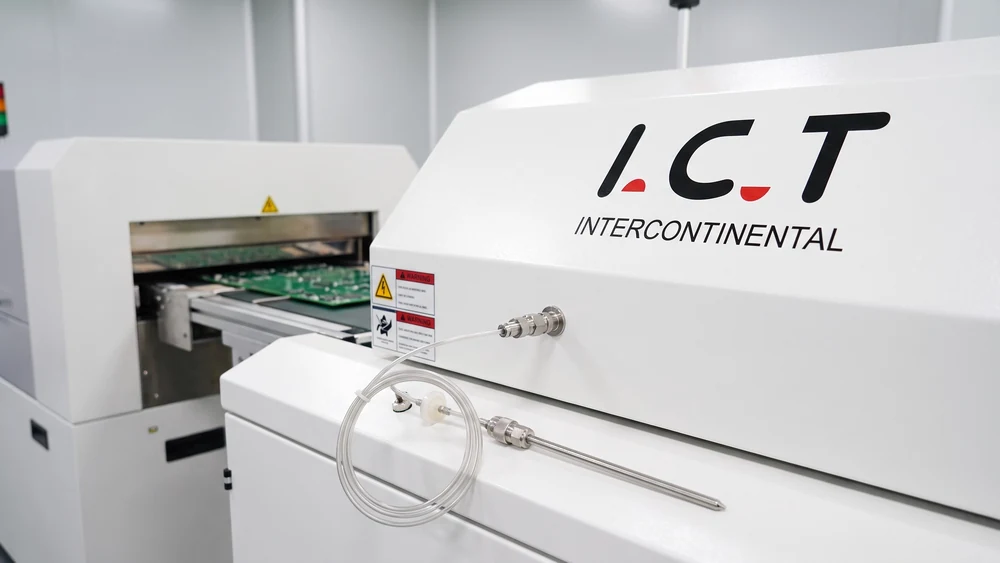

Verwenden Sie einen Analysator, der für den Reflow-Einsatz konzipiert ist. Kalibrieren Sie es gemäß den Anweisungen des Herstellers. Überprüfen Sie Probenahmeleitungen, Filter, Armaturen und Anschlüsse auf Verunreinigungen oder Undichtigkeiten.
Ein langsamer oder ungenauer Analysator kann zu unnötigem Gasverbrauch oder einer falschen Prozessentscheidung führen. Kalibrierungsaufzeichnungen sollten Teil des Produktionsqualitätssystems sein.
Bretter können die Gasbewegung durch den Tunnel verändern. Eine hohe Plattenlast kann Stickstoff verdrängen, den lokalen Fluss verändern und den Sauerstoffgehalt vorübergehend erhöhen.

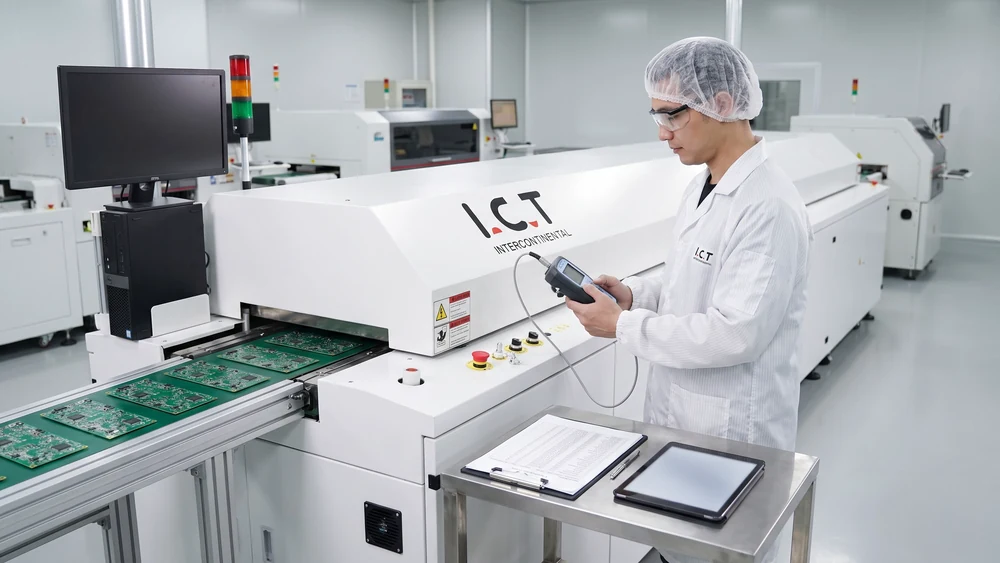

Messen Sie während der normalen Produktion, anstatt sich auf einen Messwert bei leerem Ofen zu verlassen. Beziehen Sie die schwerste und schwierigste Platinenkonfiguration in den Validierungsplan ein.
Führen Sie eine Baseline mit der vorhandenen Einstellung aus. Testen Sie dann ein oder zwei Ziele mit niedrigerem Sauerstoffgehalt, während Sie die Platine, die Pastenpartie, die Schablone, das Platzierungsprogramm, das thermische Profil und die Prüfmethode konsistent halten.
Vergleichen Sie Nichtbenetzung, Entnetzung, Brückenbildung, Lotkugeln, Kehlkopfform, Hohlräume, Ausbeute beim ersten Durchgang und Nacharbeitszeit. Dieser Beweis zeigt, ob der Sauerstoffwechsel das Produkt verbessert hat.
Türdichtungen, Serviceplatten, Abdeckungen, Förderbandöffnungen und beschädigte Isolierungen können dazu führen, dass Raumluft in den Tunnel gelangt. Schon ein kleines Leck kann den Gasverbrauch erhöhen und Sauerstoff instabil machen.
Überprüfen Sie die Dichtungen während der vorbeugenden Wartung. Eine niedrige Durchflusseinstellung kann ein anhaltendes Luftleck nicht ausgleichen.
Die Absaugung entfernt verdrängte Luft und Prozessdämpfe. Übermäßige Abluft kann einen Unterdruck erzeugen und Raumluft durch Lücken ziehen. Unzureichende Abgase können die Sauberkeit und das Dampfmanagement beeinträchtigen.
Passen Sie die Abgase zusammen mit dem Stickstofffluss an und überprüfen Sie das Ergebnis anhand eines Sauerstofftrends anstelle eines einzelnen Messwerts.
Plattenabstand, Plattengröße, Fördergeschwindigkeit und Produktmischung beeinflussen die Gasbewegung. Eine große Platte oder eine dicht gepackte Linie kann ein anderes Sauerstoffmuster erzeugen als eine einzelne kleine Platte.
Beladungsbedingungen im Rezept festhalten. Betreiber sollten wissen, welche Änderungen eine Prozessüberprüfung erfordern.
Ein fast leerer Tank, ein verstopfter Regler, ein verstopfter Filter oder ein instabiler Generator können die effektive Stickstoffabgabe beeinträchtigen. Die Gasreinheit sollte der Prozessspezifikation entsprechen.
Trendversorgungsdruck und -fluss neben dem Sauerstoffwert. Dies erleichtert die Unterscheidung zwischen einem Ofenproblem und einem Versorgungsproblem.
Ein geeigneter Stickstoff-Reflow-Ofen sollte zuverlässige Abdichtung, kontrollierte Gasverteilung, einstellbare Abluft, Sauerstoffüberwachung, Temperaturgleichmäßigkeit, Rezeptspeicherung und nützliche Alarme bieten.
Eine zuverlässige SMT-Reflow-Ofenplattform sollte ihre Atmosphäre unter normaler Produktionsbelastung aufrechterhalten, nicht nur während einer Demonstration mit leerer Kammer.
Der Gasverbrauch hängt von der Durchflussrate, den Betriebsstunden, den Spülzyklen, dem Standby-Modus, der Startzeit und der Leckage ab. Verwenden Sie bei der Budgeterstellung tatsächliche Flussdaten.
Eine praktische Berechnung des Stickstoffverbrauchs kann den Durchfluss in stündliche, tägliche und monatliche Kosten umrechnen. Beinhaltet Lieferkosten, Tankmiete, Generatorwartung und Analyseservice.
Reparieren Sie Lecks, gleichen Sie die Abgase aus, prüfen Sie Ventile und überprüfen Sie die Standby-Einstellungen, bevor Sie das Prozessziel senken. Sobald der Prozess stabil ist, führen Sie die Optimierung des Stickstoffflusses in kleinen Schritten durch.
Überprüfen Sie nach jeder Änderung die ppm-Wiederherstellung, das Aussehen des Lots, die Inspektionsergebnisse und die Ausbeute beim ersten Durchgang. Gaseinsparungen sind nur dann erfolgreich, wenn die Produktqualität stabil bleibt.
Sauerstoffeinstellungen sollten Teil der Produktrezeptur sein, die in der gesamten Linie verwendet wird. Eine komplette SMT-Produktionslinie kann Drucker-, Platzierungs-, Reflow-, Inspektions- und Rückverfolgbarkeitsinformationen verbinden.
Für eine flexible Produktion sollte ein bleifreier Dual-Rail-Reflow-Ofen hinsichtlich der Atmosphärenkonsistenz auf beiden Schienen unter repräsentativer Belastung bewertet werden.
Bestätigen Sie die Kalibrierung des Analysators, den Zustand der Probenahmeleitung, den Filterzustand und die Reaktion des Sensors. Vergleichen Sie den Messwert mit einer bekannten Referenz, sofern verfügbar.
Ein fehlerhafter Analysator kann dazu führen, dass das Team den Gasfluss unnötig erhöht. Überprüfen Sie die Messung, bevor Sie das Rezept ändern.
Überprüfen Sie Regler, Ventile, Filter, Rohre, Anschlüsse und Einspritzanschlüsse. Bestätigen Sie, dass Versorgungsdruck und Gasreinheit innerhalb der Spezifikation liegen.
Suchen Sie nach einem Ventil, das sich nicht vollständig öffnet, oder nach einem Filter, der den Durchfluss einschränkt. Diese Fehler können zu einem hohen Sauerstoffgehalt führen, selbst wenn das Rezept eine normale Durchflussrate erfordert.
Überprüfen Sie Tunnelabdeckungen, Türen, Zugangsklappen und Förderbandöffnungen. Überprüfen Sie die Abgaseinstellungen und prüfen Sie, ob während der Wartung kürzlich Änderungen vorgenommen wurden.
Wenn der Messwert bei zunehmender Platinenbelastung ansteigt, vergleichen Sie das Beladungsmuster mit dem genehmigten Rezept. Der Brettabstand muss möglicherweise angepasst werden.
Wenn nicht benetzende oder inkonsistente Verrundungen auftreten, überprüfen Sie den Sauerstoffgehalt, den Zustand der Paste, die Oberflächenbeschaffenheit der Platine, das Druckvolumen, das Profil und die Platzierung der Komponenten.
Verwenden Sie dokumentierte Schritte zur Fehlerbehebung beim Stickstoff-Reflow , damit die Bediener die Beweise aufzeichnen und vermeiden, dass mehrere unkontrollierte Änderungen gleichzeitig vorgenommen werden.
Der umfassendere Stickstoff-Reflow-Prozessleitfaden kann verwendet werden, um die Atmosphärenkontrolle mit thermischer Profilierung, Pastenauswahl und Qualitätsüberprüfung zu verbinden.
Viele Produktionslinien arbeiten im unteren Tausend-ppm-Bereich, während anspruchsvolle Baugruppen auf Werte unter 1.000 ppm oder mehreren hundert ppm abzielen. Der richtige Wert hängt von der Paste, der Legierung, der Leiterplattenbeschaffenheit, dem Komponentendesign und den Zuverlässigkeitsanforderungen ab. Validieren Sie das Ziel mit repräsentativen Boards, anstatt eine Nummer aus einer anderen Zeile zu kopieren.
Nein. Weniger Sauerstoff kann die Oxidation reduzieren, aber auch den Gasverbrauch und die Betriebskosten erhöhen. Wenn ein höherer Zielwert die gleiche Benetzung und Ausbeute liefert, ist dies möglicherweise die bessere Produktionseinstellung. Wählen Sie das niedrigste praktische Niveau, das einen messbaren Prozesswert schafft.
Platten können die Gasbewegung verändern und Stickstoff im Tunnel verdrängen. Große Platten, enge Abstände, Förderöffnungen, Abgasausgleich und schwache Dichtungen können den Messwert erhöhen. Messen Sie die Erholungszeit und überprüfen Sie den Ladezustand, bevor Sie einfach den Durchfluss erhöhen.
Nicht immer. Ein Leck, niedriger Versorgungsdruck, ein verstopfter Filter, ein defektes Ventil, übermäßige Abgase oder ein Problem mit dem Analysator können die wahre Ursache sein. Überprüfen Sie zunächst das komplette Gas- und Messsystem. Ein höherer Durchfluss ohne Diagnose kann die Kosten erhöhen, während das zugrunde liegende Problem ungelöst bleibt.
Dokumentieren Sie das normale Ziel, die Alarmgrenze, die Aktionsgrenze, den Standort des Analysators, die Plattenbeladung, den Stickstofffluss, die Fördergeschwindigkeit, das Profil, die Messhäufigkeit und die Reaktion des Bedieners. Dadurch wird eine Sauerstoffzahl zu einer wiederholbaren Prozesskontrolle und nicht zu einem isolierten Anzeigewert.
