SMT-Maschinen verfehlen, lassen Komponenten fallen oder drehen sie um, wenn der Aufnahme-, Halte-, Erkennungs-, Transfer- oder Platzierungsprozess nicht mehr stabil genug ist, um die Komponente vom Feeder zum PCB-Pad zu steuern. Diese Fehler können auf der Platine unterschiedlich aussehen, stammen jedoch häufig aus derselben Prozesskette: Feeder-Präsentation, Düsenzustand, Vakuumkraft, Sichtkorrektur, Maschinenparameter und Materialverpackung.
Für ein SMT-Produktionsteam kann eine fehlende Komponente dazu führen, dass ein Produkt nicht mehr funktioniert. Eine heruntergefallene Komponente kann zu Verunreinigungen im Inneren der Maschine führen. Eine verkehrt herum platzierte Komponente kann zu Polaritätsfehlern, Unterbrechungen, Nacharbeiten und Kundenbeschwerden führen. Die eigentliche Herausforderung besteht darin, dass diese Probleme zufällig auftreten können, was ihre Diagnose schwieriger macht als ein wiederholter Programmversatz.
In diesem Leitfaden werden die Hauptursachen für fehlende SMT-Komponenten, das häufigste SMT-Problem mit heruntergefallenen Komponenten und warum es während der realen Produktion zu einer verkehrten Platzierung von Komponenten kommt, erläutert. Außerdem wird gezeigt, wie Ingenieure Schritt für Schritt Fehler im Prozess beheben können.
Bevor der Fehler behoben wird, müssen Ingenieure feststellen, um welche Art von Fehler es sich handelt. Fehlende Komponenten, verlorene Komponenten und umgedrehte Komponenten hängen zusammen, sind jedoch nicht dasselbe Problem.
Eine fehlende Komponente bedeutet, dass die Komponente nach der Platzierung oder nach dem Reflow nicht auf dem PCB vorhanden ist. Möglicherweise hat die Maschine das Bauteil nicht aufgenommen, es bei der Sichtprüfung aussortiert, es vor der Platzierung fallen lassen oder es an der falschen Stelle platziert, wo es später als fehlend erkannt wurde.
Fehlende Komponenten können vor oder nach dem Reflow auftreten. Wenn das Teil vor dem Reflow-Löten fehlt, liegt die Ursache normalerweise in der Aufnahme, dem Zuführer, dem Vakuum, der Düse oder der Maschinensteuerung. Wenn es nach dem Reflow-Löten fehlt, kann es sein, dass sich das Teil aufgrund von Problemen beim Lötprozess verschoben hat, festsitzt, weggeblasen wird oder sich gelöst hat.
Eine heruntergefallene Komponente bedeutet, dass die Maschine die Komponente erfolgreich aufnimmt, sie jedoch verliert, bevor sie die Platzierungsposition erreicht. Es kann in die Maschine, auf den PCB, auf das Förderband oder in einen anderen Bereich der Ausrüstung fallen. Dies wird häufig durch schwaches Vakuum, verschmutzte Düse, falsche Düsengröße, schnelle Kopfbewegung, beschädigte Bauteiloberfläche oder instabilen Aufnahmewinkel verursacht.
Herunterfallende Komponenten sind riskant, da sie zu versteckten Verunreinigungen führen können. Eine lose Komponente kann in der Maschine verbleiben oder auf einem anderen PCB-Bereich landen und einen Kurzschluss oder eine mechanische Störung verursachen.
Eine umgedrehte Komponente bedeutet, dass die Komponente verkehrt herum platziert, falsch gedreht oder von der erforderlichen Ausrichtung umgekehrt ist. In manchen Fällen kippt das Bauteil beim Aufnehmen um. In anderen Fällen ist es bereits in der Klebebandtasche verkantet oder das Bildverarbeitungssystem erkennt die falsche Seite oder den falschen Umriss.
Die verkehrte Platzierung von Bauteilen ist besonders schwerwiegend bei Dioden, LED, ICs, Steckverbindern, Sensoren und polarisierten Bauteilen. Auch wenn die Lötstelle akzeptabel aussieht, kann die Funktion ausfallen.

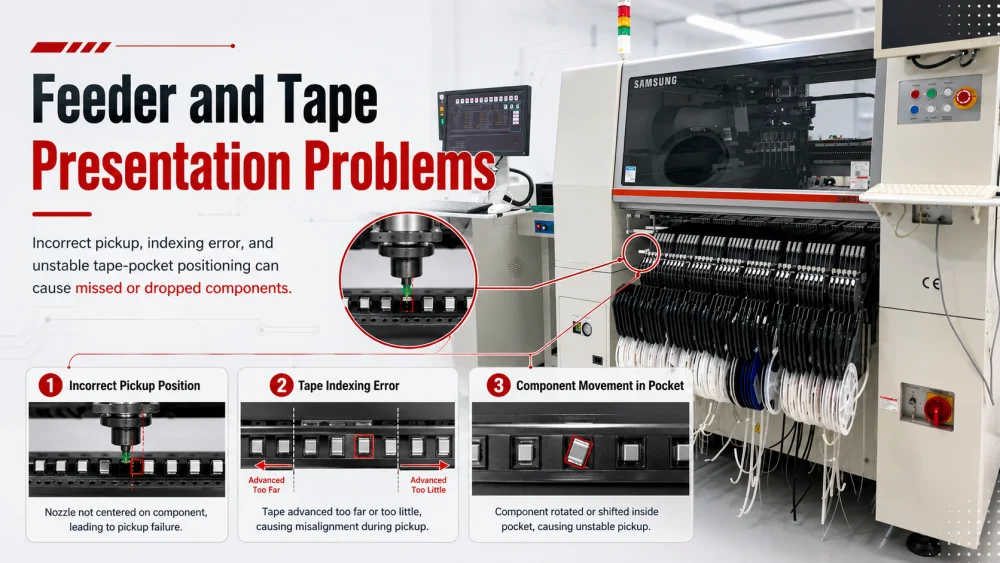

Der Feeder ist die erste Stufe der Bauteilkontrolle. Wenn das Bauteil nicht richtig präsentiert wird, kann die Düse es nicht richtig aufnehmen. Viele SMT-Ursachen für fehlende Komponenten beginnen am Feeder und nicht am Bestückungskopf.
Wenn die Koordinate der Feeder-Aufnahme falsch ist, berührt die Düse möglicherweise die Kante des Bauteils und nicht die Mitte. Das Bauteil wird möglicherweise schräg aufgenommen, schwach gehalten oder völlig verfehlt. Abhängig von der Geräteeinstellung meldet das Gerät möglicherweise einen Aufnahmefehler, einen Vakuumfehler oder einen Erkennungsfehler.
Dieses Problem tritt häufig bei einer Zuführbahn oder einem Komponententyp auf. Ingenieure sollten die Feeder-Kalibrierung, die X/Y-Koordinate des Aufnehmers, die Höhe des Aufnehmers, den Bandabstand und die Mitte der Komponententasche überprüfen. Wenn das Problem nach dem Austauschen der Feeder-Position auf den Feeder folgt, ist der Feeder der stärkste Verdächtige.
Durch die Indexierung des Feeders wird das Band vorwärts bewegt, sodass jede Komponente den Aufnahmepunkt erreicht. Wenn das Band zu weit oder zu wenig vorgeschoben wird, sitzt das Bauteil nicht unter der Düsenmitte. Dies kann dazu führen, dass die Aufnahme nicht erfolgt, seitlich aufgenommen wird, sich die Komponente dreht oder die Komponente nach der Beschleunigung des Kopfes herunterfällt.
Häufige Gründe hierfür sind abgenutztes Kettenrad, beschädigtes Bandloch, lockere Einzugsabdeckung, schlechte Wartung des Einzugs, falsche Pitch-Einstellung oder minderwertiges Trägerband. Ingenieure sollten nicht nur auf den Maschinenalarm achten. Sie sollten visuell prüfen, ob das Bauteil bei jedem Zyklus in der gleichen Position stoppt.
Einige Komponenten können sich vor der Aufnahme in der Bandtasche bewegen. Dies ist häufig bei kleinen Chipkomponenten, leichten Komponenten, losen Verpackungen oder Komponenten mit glatter Oberfläche der Fall. Wenn das Bauteil geneigt oder gedreht ist oder teilweise in der Tasche steht, kann es sein, dass die Düse es falsch aufnimmt.
Wenn die Komponentenposition innerhalb der Tasche instabil ist, ist die maschinelle Korrektur nur begrenzt möglich. Vision lehnt möglicherweise einige Teile ab, kann jedoch nicht jeden fehlerhaften Tonabnehmer reparieren. Die beste Korrektur besteht darin, die Materialverpackung, die Zuführungsstabilität, die Bandspannung und die Aufnahmeparameter zu verbessern.
Die Düse steuert das Bauteil während der Aufnahme, Übertragung, visuellen Erkennung und Platzierung. Wenn die Düse nicht geeignet oder nicht sauber ist, kann das Bauteil übersehen, fallen gelassen oder umgedreht werden.
Eine Düse muss zum Bauteilkörper passen. Wenn die Düse zu klein ist, kann es sein, dass sie nicht genügend Haltekraft erzeugt. Wenn es zu groß ist, kann es die Bandtasche berühren, das Bauteil außermittig reißen oder in der Nähe befindliches Material ziehen. Wenn die Düsenform nicht mit der Bauteiloberfläche übereinstimmt, kann es beim Transfer zu einer Drehung oder einem Abfall des Bauteils kommen.
Für kleine Chipkomponenten, LED, Steckverbinder, Komponenten mit ungewöhnlicher Form und ICs mit feinem Rasterabstand ist die Düsenauswahl von entscheidender Bedeutung. Ingenieure sollten die Düsengröße mit den Bauteilabmessungen und der Aufnahmefläche vergleichen. Eine korrekte Düse sollte die Komponente festhalten, ohne wichtige Erkennungsmerkmale zu verdecken oder den Komponentenkörper zu beschädigen.
Eine Düsenverunreinigung ist eine der häufigsten Ursachen für das Problem des zufälligen SMT-Herunterfallens von Bauteilen. Staub, Lötpaste, Flussmittelrückstände, Papierfasern oder Bauteilreste können den Luftweg blockieren oder die Abdichtung beeinträchtigen. Eine abgenutzte Düsenspitze kann auch an Ebenheit verlieren und das Vakuum nicht mehr richtig halten.
Das zufällige Fehlen einer Komponente weist oft auf einen Zustand der Düse hin. Wenn der Defekt auf eine Düsennummer zurückzuführen ist, sollte die Düse gereinigt, überprüft oder ersetzt werden. Eine vorbeugende Wartungsroutine sollte die Reinigung der Düsen, die Prüfung der Düsenhöhe, die Reinigung des Vakuumpfads und die Verschleißprüfung umfassen.
Vakuumlecks können an der Düse, der Kopfdichtung, dem Vakuumrohr, dem Filter, dem Ventil oder dem Sensor auftreten. Die Maschine nimmt möglicherweise immer noch ein Bauteil auf, aber die Haltekraft ist nicht stabil genug für Hochgeschwindigkeitsbewegungen. Dies kann dazu führen, dass Komponenten zeitweise herunterfallen, die Aufnahme verzerrt ist und die Sicht beeinträchtigt wird.
Ingenieure sollten die Entwicklung der Vakuumwerte prüfen und nicht nur den Alarmstatus „Bestanden/Nicht bestanden“. Ein schwaches, aber nicht vollständig ausgefallenes Vakuumsystem kann zu schwierigen zufälligen Defekten führen. Auch die Reaktionszeit des Vakuums ist wichtig. Wenn sich das Vakuum zu langsam aufbaut, beginnt sich der Kopf möglicherweise zu bewegen, bevor die Komponente vollständig befestigt ist.

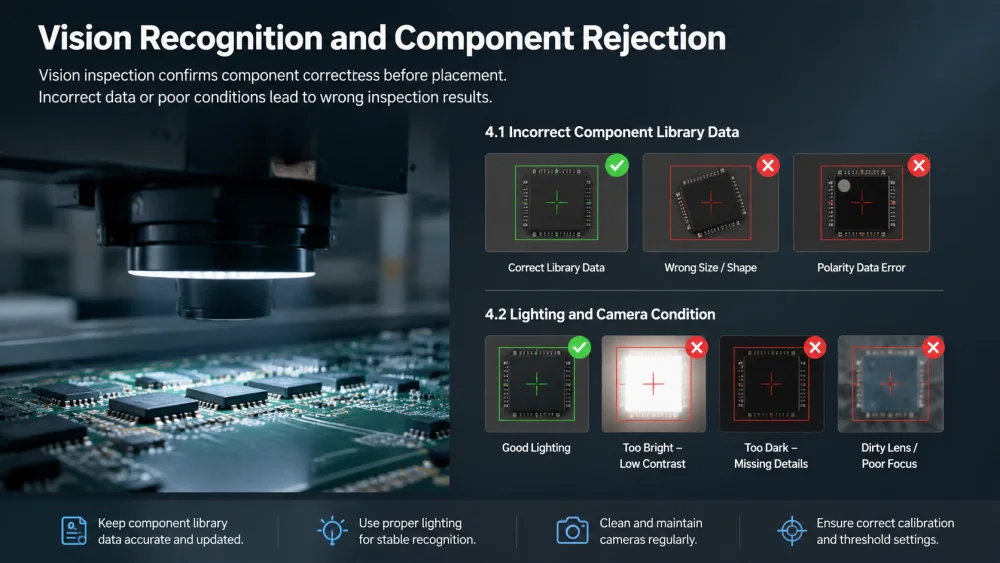

Mithilfe der visuellen Inspektion kann die Maschine bestätigen, ob das Bauteil vor der Platzierung korrekt aufgenommen wurde. Wenn die Bildverarbeitungsdaten jedoch falsch oder instabil sind, kann es sein, dass die Maschine eine gute Komponente ablehnt, eine schlechte Komponente akzeptiert oder die falsche Korrektur berechnet.
Die Komponentenbibliothek sollte die richtige Körpergröße, Dicke, Form, Leitungsposition, Polarität und Erkennungsparameter enthalten. Wenn die Bibliothek falsch ist, erkennt die Kamera möglicherweise die Komponente nicht oder erkennt den falschen Mittelpunkt.
Wenn beispielsweise die tatsächliche Komponente geringfügig vom programmierten Paket abweicht, kann es sein, dass die Kamera sie als abnormal einstuft und sie ablehnt. Wenn das Erkennungsfenster zu locker ist, akzeptiert die Maschine möglicherweise ein geneigtes oder umgedrehtes Bauteil und platziert es falsch.
Die Kamerabeleuchtung beeinflusst die Kantenerkennung, die Erkennung von Polaritätsmarkierungen, die Leitungsprüfung und die Korrektur der Komponentenmitte. Reflektierende Komponenten, ein schwarzes Gehäuse, eine transparente Linse, eine glänzende Metalloberfläche und kleine Polaritätsmarkierungen können zu Erkennungsschwierigkeiten führen.
Wenn die Beleuchtung zu stark ist, kann die Kamera Kantendetails verlieren. Wenn die Beleuchtung zu schwach ist, kann es sein, dass die Umrisse der Komponenten unklar sind. Eine Verschmutzung des Kameraobjektivs, eine schlechte Kalibrierung oder eine falsche Schwellenwerteinstellung können ebenfalls zu einem Fehler bei der Erkennung von Komponentenkameras führen.
Für einen umfassenderen Fehlerbehebungsrahmen, der die Symptome von Aufnahme, Zuführung, Düse, Vakuum und Sicht miteinander verbindet, können Techniker auf diesen SMT Pick-and-Place-Fehlerbehebungsleitfaden verweisen.
Wenn die Komponente verkehrt herum platziert wird, bedeutet dies in der Regel, dass die Komponente vor der Platzierung ihre stabile Ausrichtung verloren hat. Es kann während der Aufnahme, während der Kopfbewegung, während der Sichtzentrierung oder beim Aufsetzen in der Einzugstasche umklappen.
Wenn das Bauteil nicht flach in der Klebebandtasche liegt, kann es sein, dass die Düse es von der Seite oder Ecke aufnimmt. Die Komponente kann sich drehen, aufstehen oder umdrehen, wenn Vakuum angelegt wird. Dies ist häufig der Fall, wenn die Trägerbandtasche zu locker sitzt, das Bauteil sehr leicht ist oder das Abziehen des Abdeckbands Vibrationen verursacht.
Techniker sollten die Indexierungsgeschwindigkeit des Einzugs verlangsamen, die Spannung des Abdeckbands prüfen, die Form der Tasche prüfen und die Ausrichtung der Komponenten innerhalb der Rolle bestätigen. Wenn das Problem nur bei einer Materialcharge auftritt, sollte die Verpackungsqualität überprüft werden.
Wenn die Düse ein Bauteil außermittig aufnimmt, ist die Haltekraft nicht ausgeglichen. Bei schnellen Kopfbewegungen kann die Komponente schwingen, rotieren oder kippen. Dies kann auch bei normaler Vakuumstärke passieren.
Die Korrektur besteht nicht nur darin, das Vakuum zu erhöhen. Ingenieure sollten die Aufnahmekoordinate, die Aufnahmehöhe, den Düsentyp und die Kopfbeschleunigung anpassen. Wenn ein Bauteil eine unebene Oberfläche aufweist, ist möglicherweise eine spezielle Düse erforderlich, um es an der richtigen Stelle zu halten.
Eine hohe Produktionsgeschwindigkeit erhöht die Kraft, die beim Transfer auf das Bauteil einwirkt. Wenn das Teil klein, dünn, hoch oder unregelmäßig geformt ist, kann eine plötzliche Beschleunigung dazu führen, dass es sich auf der Düse bewegt. Sobald sich das Teil vor der Kamerainspektion dreht, wird es möglicherweise von der Maschine zurückgewiesen oder falsch platziert, wenn die Erkennungseinstellung zu locker ist.
Ein praktischer Test besteht darin, die Bestückungsgeschwindigkeit nur für das betroffene Bauteil zu reduzieren. Wenn der Fehler abnimmt, können Ingenieure Beschleunigung, Route, Düsenauswahl und Aufnahmezustand anpassen, bevor sie die Geschwindigkeit wieder erhöhen.

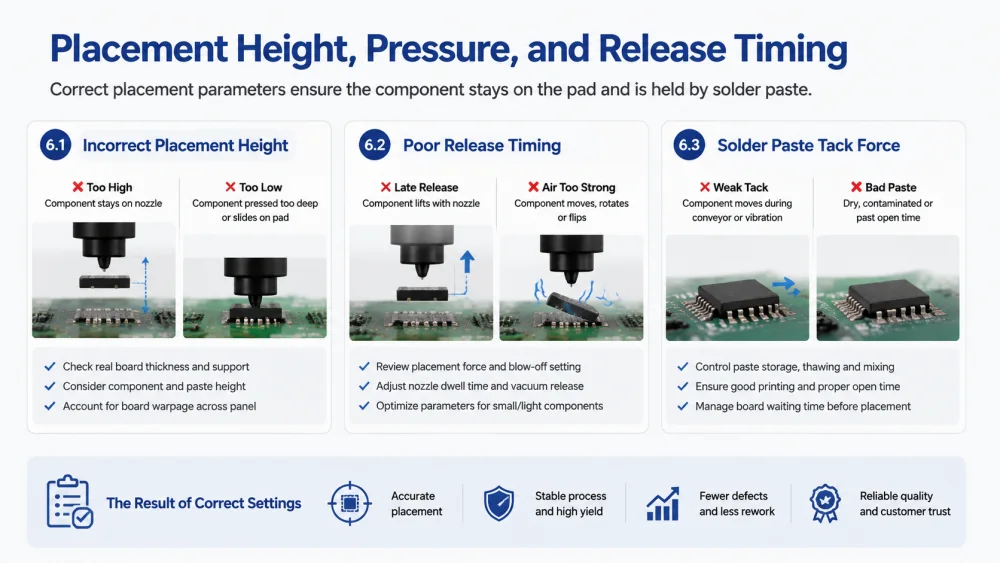

Selbst wenn die Aufnahme und der Transfer erfolgreich verlaufen, kann das Bauteil während der Platzierung verloren gehen oder umgedreht werden. Platzierungshöhe, Druck und Luftablasszeitpunkt müssen mit dem Zustand des Bauteils und der Lotpaste übereinstimmen.
Wenn die Z-Höhe zu hoch ist, kann es sein, dass das Bauteil die Lotpaste nicht richtig berührt. Es kann an der Düse haften bleiben und weggetragen werden, wodurch eine fehlende Komponente entsteht. Wenn die Z-Höhe zu niedrig ist, drückt die Düse das Bauteil möglicherweise zu tief in die Paste oder lässt es auf dem Pad gleiten.
Die Platzierungshöhe sollte anhand der tatsächlichen Platinendicke, des PCB-Unterstützungszustands, der Komponentendicke und der Höhe der Lotpaste überprüft werden. Eine Verformung der Platte kann dazu führen, dass die richtige Z-Höhe über die gesamte Platte hinweg unterschiedlich ist.
Beim Platzieren muss die Maschine im richtigen Moment das Vakuum freisetzen. Bei verzögerter Vakuumfreigabe kann es passieren, dass sich das Bauteil mit der Düse wieder anhebt. Wenn die Blasluft zu stark ist, kann sich das Bauteil nach der Freigabe bewegen, drehen oder umkippen.
Der Freigabezeitpunkt ist besonders wichtig für kleine Chipkomponenten und leichte Komponenten. Ingenieure sollten die Platzierungskraft, die Abblaseinstellung, die Düsenverweilzeit und komponentenspezifische Parameter überprüfen.
Lotpaste soll das Bauteil nach der Platzierung halten. Wenn die Klebekraft der Paste schwach ist, kann sich die Komponente während des Förderbandtransports, der Platzierung in der Nähe oder bei Maschinenvibrationen bewegen. Wenn die Paste trocken oder verunreinigt ist oder ihre offene Zeit überschritten hat, kann es sein, dass sie das Bauteil nicht mehr gut hält.
Prozessteams sollten die Lagerung, das Auftauen, das Mischen, den Schablonendruck, die offene Zeit und die Wartezeit der Platine kontrollieren. IPC J-STD-001 wird häufig als Referenz für den Lötprozess und die Materialkontrolle in der elektronischen Montage verwendet.
Manchmal wird die Maschine für ein Problem verantwortlich gemacht, das durch das Bauteildesign oder den Materialzustand verursacht wird. Ein stabiler SMT-Prozess hängt sowohl vom Geräteaufbau als auch von der Herstellbarkeit der Komponenten ab.
Einige Komponenten haben eine gekrümmte, raue, poröse oder unebene Aufnahmeoberfläche. Dies erschwert das Vakuumieren. Beispiele hierfür sind Steckverbinder, Abschirmung, Induktivität, Transformator, Linse, Schalter und einige LED-Gehäuse. Eine Standard-Flachdüse hält diese Teile möglicherweise nicht zuverlässig.
In diesem Fall kann die Lösung eine kundenspezifische Düse, eine geringere Bewegungsgeschwindigkeit, eine angepasste Aufnahmeposition oder eine verbesserte Verpackung sein. Ingenieure sollten nicht erzwingen, dass ein Düsentyp für alle Komponenten funktioniert.
Feuchtigkeitsempfindliche Geräte, statische Anziehung und Oberflächenverschmutzung können das Aufnahme- und Platzierungsverhalten beeinträchtigen. Sehr kleine Komponenten können am Abdeckband, der Zuführtasche, der Düsenseitenwand oder einer anderen Komponente haften bleiben. Dies kann zu einer verpassten Abholung, einer doppelten Abholung oder einem unerwarteten Abwurf führen.
JEDEC J-STD-033 bietet Hinweise zur Handhabung feuchtigkeits- und reflowempfindlicher oberflächenmontierter Geräte. Eine gute Lagerung, Feuchtigkeitskontrolle und Materialvorbereitung tragen dazu bei, Prozessschwankungen zu reduzieren.
Umgedrehte oder umgekehrte Komponenten können auftreten, wenn die Polaritätsmarkierung unklar ist, die Ausrichtung der Verpackung inkonsistent ist oder die Sichteinstellung nicht das richtige Merkmal prüft. Einige Komponenten weisen einen sehr kleinen Punkt, eine Kerbe, eine Abschrägung oder eine Lasermarkierung auf. Wenn die Markierung schwer zu erkennen ist, kann das Gerät eine falsche Ausrichtung möglicherweise nicht zuverlässig erkennen.
Ingenieure sollten eingehendes Material, Rollenausrichtung, Komponentenbibliothek, Kamerabeleuchtung und Polaritätserkennung überprüfen. Bei polarisierten Komponenten mit hohem Risiko sollte der Prozess eine AOI-Inspektion nach der Platzierung oder nach dem Reflow umfassen.

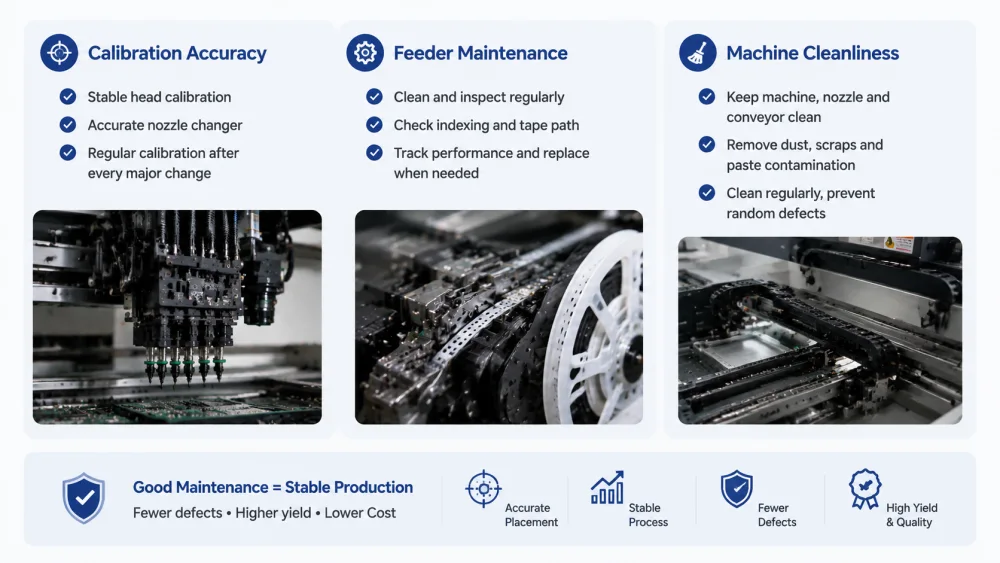

Bei der Wartung geht es nicht nur darum, Maschinenstillstände zu vermeiden. Es wirkt sich direkt auf die Komponentensteuerung während der Aufnahme und Platzierung aus. Eine schlecht gewartete Maschine kann zwar noch laufen, aber zufällige Defekte verursachen, deren Aufspüren teuer ist.
Wenn die Kopfkalibrierung nicht stabil ist, kann es sein, dass die Maschine etwas von der vorgesehenen Koordinate abweicht. Der Verschleiß des Düsenwechslers kann auch zu einem falschen Düsensitz oder Höhenunterschieden führen. Dies kann zu einer instabilen Aufnahme und einem zeitweiligen Abfall von Komponenten führen.
Ingenieure sollten die Kalibrierungsroutine des Maschinenlieferanten befolgen, einschließlich Kopfversatz, Düsenhöhe, Kamerakalibrierung, Feeder-Basiskalibrierung und Inspektion der Düsenstation. Die Kalibrierung sollte auch nach einer Maschinenbewegung, einem Kopfaustausch, einer größeren Wartung oder einem Kollisionsereignis überprüft werden.
Feeder werden oft stark beansprucht und können mit der Zeit verschleißen. Ein Einzug kann zwar normal aussehen, das Band aber trotzdem ungleichmäßig weitertransportieren. Abgenutzte mechanische Teile, verschmutztes Kettenrad, schwache Feder, lockere Abdeckung oder schlechtes Abziehen des Bandes können zu einer Instabilität des Tonabnehmers führen.
Ein Feeder-Wartungsplan sollte Reinigung, Indexierungstest, Kalibrierung, Überprüfung des Abdeckbandpfads und Überwachung der Feeder-Leistung umfassen. Wenn ein Feeder wiederholt einen Defekt verursacht, sollte er bis zur Inspektion aus der Produktion genommen werden.
Lose Komponenten, Staub, Bandreste, Abdeckbandfragmente und Lotpastenverunreinigungen können die Bewegung des Zuführers, die Düsenabdichtung und den Platinentransfer beeinträchtigen. Bei Hochgeschwindigkeitsbestückungslinien ist Sauberkeit besonders wichtig.
Produktionsteams sollten den Zuführbereich, den Düsenbereich, das Förderband, den Stützstift und den Maschinentisch regelmäßig reinigen. Diese einfache Disziplin kann das Problem vieler zufällig SMT verlorener Komponenten reduzieren.
Eine strukturierte Fehlerbehebungsmethode hilft Ingenieuren dabei, Maschinenfehler von Materialfehlern und Prozessfehlern zu unterscheiden. Ohne diese Struktur können Teams ständig Programmdaten ändern, während die eigentliche Ursache eine verschmutzte Düse oder ein instabiler Feeder ist.
Zunächst sollten Ingenieure feststellen, ob das Problem wiederholt oder zufällig auftritt. Wenn immer die gleiche Komponente fehlt, kann die Ursache an der Programmeinstellung, den Feeder-Aufnahmekoordinaten, der Komponentenbibliothek oder der Platzierungshöhe liegen. Wenn zufällig verschiedene Komponenten fehlen, kann die Ursache Vakuuminstabilität, Düsenverschleiß, Schwankungen in der Zuführung oder Materialverunreinigung sein.
Die Musterverfolgung sollte die Referenzbezeichnung der Komponente, die Zuführungsnummer, die Düsennummer, die Kopfnummer, die Rollencharge, die Platinenposition und den Zeitpunkt des Auftretens umfassen.
Viele Teams springen direkt zur Platzierungskoordinate, aber fehlende und verlorene Komponenten beginnen normalerweise bei der Abholung. Ingenieure sollten beobachten, ob die Düse das Bauteil sauber aus der Tasche aufnimmt. Sie sollten die Aufnahmemitte, die Aufnahmehöhe, den Vakuumwert, die Feeder-Indexierung und die Komponentenposition innerhalb des Bandes überprüfen.
Wenn der Tonabnehmer instabil ist, kann eine Korrektur der Platzierung das Problem nicht lösen. Die Maschine kann nur mehr Komponenten aussortieren oder mehr zufällige Fehler erzeugen.
Maschinenprotokolle können Aufnahmefehler, Vakuumfehler, Erkennungsfehler, abgelehnte Komponenten und Platzierungsstopps anzeigen. AOI-Daten können fehlende Komponenten, Polaritätsfehler, Schräglage und eine verkehrte Platzierung anzeigen. SPI-Daten können zeigen, ob der Zustand der Lotpaste möglicherweise damit zusammenhängt.
Durch den Vergleich dieser Datenquellen können Ingenieure das tatsächliche Stadium ermitteln, in dem der Fehler beginnt. IPC weist darauf hin, dass IPC-A-610 und J-STD-001 häufig zusammen für die Montageprozesssteuerung und Abnahmeanforderungen verwendet werden , was bei der Definition von Inspektionsstandards für Produktionsteams nützlich ist.
Kontrollierte Tests sind der schnellste Weg, falsche Schlussfolgerungen zu vermeiden. Ingenieure können die Düse austauschen, die Position des Zuführers ändern, die Geschwindigkeit reduzieren, den Saugweg reinigen, die Aufnahmehöhe anpassen oder eine andere Materialrolle testen. Es sollte jeweils nur eine Änderung vorgenommen werden.
Wenn der Defekt auf die Düse folgt, ist die Düse wahrscheinlich die Ursache. Wenn es dem Feeder folgt, ist der Feeder wahrscheinlich die Ursache. Wenn es sich um die Materialrolle handelt, sollten die Verpackung oder der Zustand der Komponenten überprüft werden. Diese Methode verwandelt einen zufälligen Fehler in ein nachvollziehbares Prozessproblem.
SMT-Maschinen verfehlen, lassen Komponenten fallen oder kippen sie um, wenn die Komponentensteuerung von der Zuführung bis zu PCB instabil wird. Zu den häufigsten Ursachen gehören eine falsche Aufnahmeposition des Zuführers, ein Bandindexierungsfehler, eine Bauteilbewegung in der Tasche, eine falsche Düse, eine verschmutzte Düse, ein schwaches Vakuum, schlechte Sichtdaten, eine Hochgeschwindigkeitsübertragung, eine falsche Platzierungshöhe, eine schwache Klebekraft der Lotpaste und eine unklare Polaritätsmarkierung.
Der beste Ansatz zur Fehlerbehebung besteht darin, das Fehlermuster zu identifizieren, die Aufnahme direkt zu beobachten, Maschinendaten mit AOI- und SPI-Daten zu vergleichen und dann jeweils einen Faktor zu ändern. Wiederholt fehlende Komponenten deuten normalerweise auf Setup- oder Programmdaten hin. Zufälligerweise fehlende Komponenten deuten häufig auf Düsen-, Vakuum-, Zuführ- oder Materialabweichungen hin.
