I.C.Ts verbesserter Flying-Probe-Tester: Zuverlässige Präzision für die PCBA-Inspektion

Wenn Sie Leiterplattenbaugruppen (PCBAs) bauen, sind gründliche Tests nicht verhandelbar – und der I.C.T A40 Flying Probe Tester liefert zuverlässige Ergebnisse, ohne den Prozess zu verkomplizieren. Diese verbesserte Flying-Probe-Testlösung vereint reibungslose Bewegungssteuerung, vielseitige Inspektionsabdeckung und benutzerfreundliche Bedienung, um hochwertige Produktionsabläufe zu unterstützen.

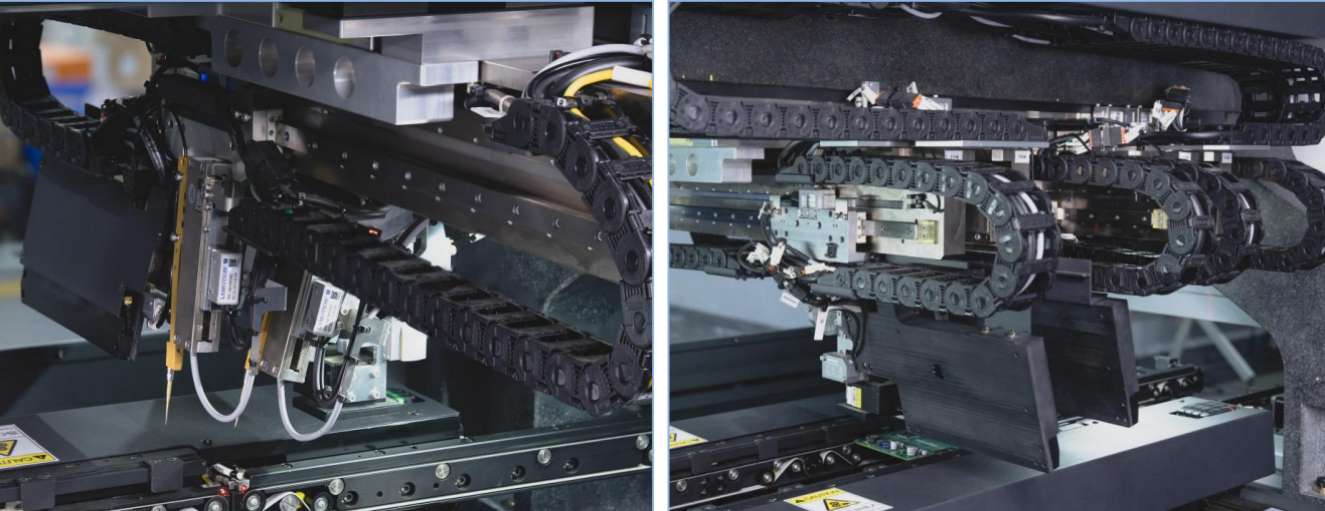

Das Herzstück dieses Systems ist sein fortschrittliches Antriebssystem – mehrere unabhängige Servomotoren in Verbindung mit hochpräzisen Kugelumlaufspindeln und einer vibrationsdämpfenden Marmorbasis sorgen für eine schnelle und präzise Sondenbewegung auf ganzer Linie. Dieser Aufbau unterstützt Hochgeschwindigkeitsprüfungen von bis zu 1000 mm/s in den X/Y-Achsen mit einer Achsenauflösung von bis zu 1 μm und bietet Ihnen so eine zuverlässige Abdeckung auch bei komplexen Designs.

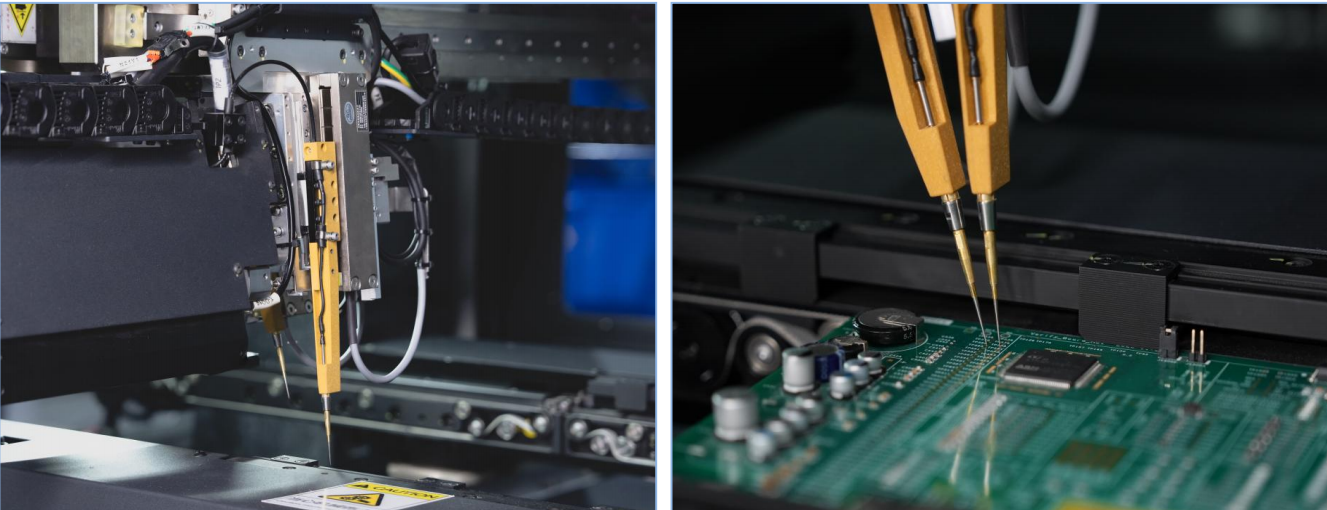

Das Test Probes System ist auf Flexibilität und detaillierte Inspektion ausgelegt. Vier obere fliegende Sonden (erweiterbar auf 6 oder 8) arbeiten unabhängig voneinander und nutzen die Soft-Landing-Sondentechnologie und den einstellbaren Sondendruck, um empfindliche Pads und Komponenten zu schützen und gleichzeitig einen präzisen Kontakt aufrechtzuerhalten. Dieser Ansatz verbessert nicht nur die Testabdeckung, sondern beschleunigt auch die Pfadplanung für dichte Layouts.

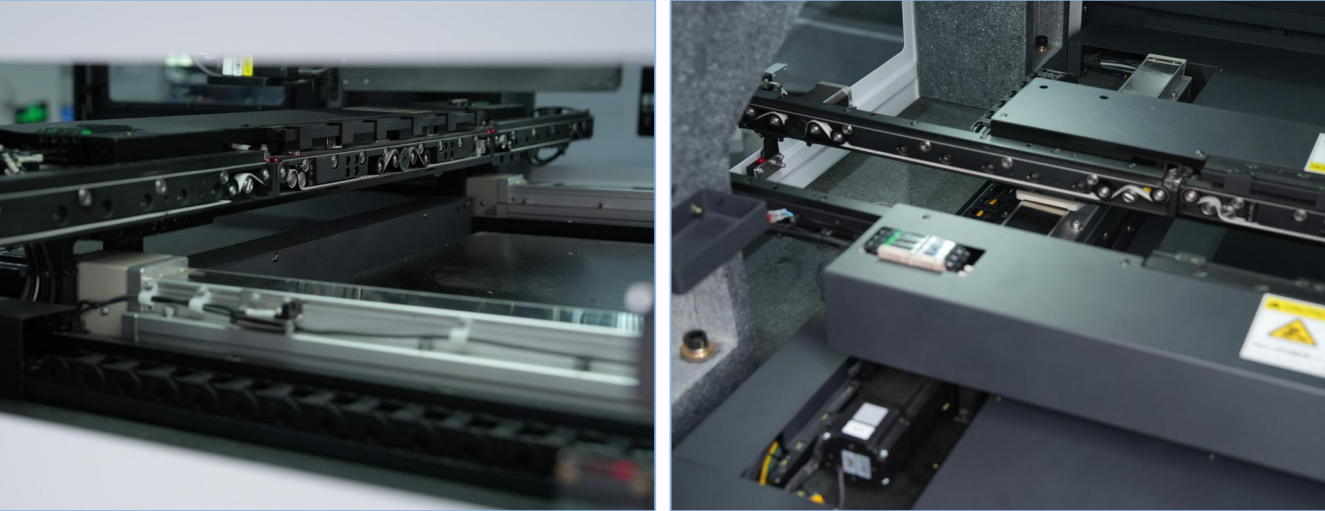

Um eine gleichmäßige Handhabung der Platine zu unterstützen, verwendet die Maschine ein robustes SMT-Förderer-System mit einem antistatischen Band und hochpräzisen Sensoren. Unabhängig davon, ob es inline mit der Produktion oder im Offline-Chargenmodus läuft, gewährleistet das Förderband eine genaue Positionierung der Platine und eine reibungslose Bewegung durch den Testbereich.

Die Softwareunterstützung erleichtert die Einrichtung: Importieren Sie CAD-Dateien, generieren Sie automatisch Testprogramme und analysieren Sie die Ergebnisse mit klaren Berichten – sogar die direkte Integration in MES-Systeme für eine datengesteuerte Produktionssteuerung. Mit dieser Balance aus Präzision und Flexibilität hilft der verbesserte I.C.T Flying Probe Tester Herstellern, die Qualitätskontrolle bei Prototypen, Kleinserien und Produktionsläufen zuverlässig zu verbessern.
