Sie fragen sich, warum Ihre Rendite Ihre SMT -Rendite niedrig ist und wie Sie die Nacharbeit reduzieren können? Du bist nicht allein. Viele Hersteller stehen vor Herausforderungen bei der Erreichung hoher Ertragsraten aufgrund häufiger Defekte wie Lötbrücken, Grabstonierung und unzureichendem Löten. In diesem Blog werden wir die Hauptursachen dieser Probleme untersuchen und praktische Tipps zur Verbesserung Ihres SMT -Prozesses geben. Egal, ob Sie ein erfahrener Profi oder neu auf dem Feld sind, schließen Sie sich uns an, während wir uns mit Lösungen eintauchen, die Ihnen helfen können, den Ertrag zu steigern und die Nacharbeit zu minimieren.
Wenn Sie wissen, wie SMT Ertrags- und Nacharbeitsraten funktionieren, können Teams die Kosten senken und die Output -Stabilität verbessern.
SMT Ertrag, die oft als erster Passrendite (FPY) bezeichnet wird, zeigt den Prozentsatz der Boards, die zum ersten Mal Inspektion bestehen. Es misst, wie viele Baugruppen ohne Nacharbeiten vorwärts gehen. Hohe FPY zeigt einen stabilen, kontrollierten Prozess an. Niedrige FPY -Signale wiederkehrende Probleme beim Lötpastedruck, der Platzierung oder beim Reflow.
Bindungen eng mit Überarbeiten, Schrott und Produktionsdurchsatz beitragen. Eine niedrige Ertrag erhöht die Nacharbeit, die Arbeit und Materialien verbraucht. Hohe Nacharbeitsraten verlangsamen die Produktion und schaffen Engpässe, die den Durchsatz und die Fabrikeffizienz verringern. Übermäßige Mängel können zu Schrott führen, wenn die Nacharbeit fehlschlägt und die Abfallkosten erhöht.
Niedrige Ertrag erhöht die Arbeit für Nacharbeiten und zusätzliche Inspektionen. Jeder Nacharbeitszyklus bedeutet, dass die Betreiber Zeit mit dem Fixieren von Boards verbringen, anstatt neue zu produzieren. Es erhöht die Inspektion, um reparierte Einheiten zu überprüfen und die Arbeitsstunden zu erhöhen. Materialabfälle steigen, wenn Bretter während der Nacharbeit Ersatzteile, Lötmittel oder Fluss benötigen. Häufige Nacharbeiten können PCB s schädigen und sie in Schrott verwandeln, was zu verschwendeten Komponenten und Verarbeitungszeiten führt.
Niedrige Ertrag wirkt sich auch auf die Vorlaufzeiten und die Kundenlieferung aus. Die Produktion verlangsamt sich, wenn Linien überarbeitet werden und die Ausgabe verzögern. Kunden, die auf die Lieferung warten, können längere Vorlaufzeiten ausgesetzt sein, um verlorene Bestellungen zu ermitteln und den Ruf der Fabrik zu schädigen.
| Faktoreffekt einer | Kategorie mit |
|---|---|
| Arbeit | Erhöhte Nacharbeit und Inspektionen |
| Material | Mehr Schrott, höhere Materialabfälle |
| Vorlaufzeit | Längere Lieferzeiten für Kunden |
Lötpastenprobleme sind eine häufige Ursache für eine geringe Ausbeute in SMT. Ein nicht genügend Lötmittel kann zu schlechten Verbindungen führen. Lötenbrücken treten auf, wenn der Lötmittel zwischen eng verteilten Pads fließt. Lötkugeln sind, wenn kleine Lötkugeln auf der PCB Formular formen. Diese Defekte resultieren häufig aus unsachgemäßer Schablonendesign, den falschen Pastentyp oder auf falsche Druckparameter.
Die Genauigkeit der Bestandteile der Komponenten ist entscheidend. Fehlausrichtung tritt auf, wenn Komponenten nicht korrekt auf Pads platziert werden. Tombstoning tritt auf, wenn ein Ende einer Komponente das Pad abhebt. Das Schrägen ist, wenn Komponenten nicht ordnungsgemäß ausgerichtet sind. Diese Probleme sind häufig auf die Genauigkeit von Pick-and-Place-Maschinen oder Variationen der Komponentenverpackung zurückzuführen.
Reflow -Lötmängel Impact Rendite. Kaltlötgelenke treten auf, wenn der Lötmittel nicht vollständig schmilzt. Hohlräume sind leere Räume innerhalb der Lötverbindung. Head-in-Pillow-Defekte (HIP) treten auf, wenn das Lot die Komponente nicht vollständig nass macht. Diese Probleme werden normalerweise durch falsche Reflow -Profile, PCB -Rapage oder Komponentenoxidation verursacht.
Arme PCB und Komponentenqualität können den Ertrag senken. Warped PCB s macht es schwierig, gute Lötverbindungen herzustellen. Die Oxidation oder Kontamination der Komponenten kann ein ordnungsgemäßes Löten verhindern. Feuchtigkeitsempfindliche Geräte (MSDs) können auch die Lötqualität beeinflussen, wenn sie nicht korrekt behandelt werden.
Inspektion und Test können den Ertrag beeinflussen. Fehlalarme bei der automatisierten optischen Inspektion (AOI) können zu unnötiger Nacharbeit führen. Unentdeckte Mängel können auf dem Gebiet Fehler verursachen. Genaue Inspektion und Tests sind der Schlüssel zur Reduzierung der Nacharbeit und zur Verbesserung der Ertrag.
Die Materialqualität ist ein Schlüsselfaktor für SMT Ertrag. PCB Oberflächenbeschaffung beeinflusst die Lötlichkeit. Schlechte Speicherbedingungen können Materialien beeinträchtigen. Komponentenqualität ist auch wichtig. Minderwertige Komponenten verursachen häufiger Mängel. Zum Beispiel können oxidierte Komponenten nicht ordnungsgemäß gelötet werden. Feuchtigkeitsempfindliche Geräte (MSDs) erfordern einen kontrollierten Speicher, um eine Verhandlung zu verhindern. Durch die Überprüfung eingehender Materialien auf Defekte können Probleme frühzeitig anfangen und das Risiko von Mängel während der Produktion verringern.
Prozesseinstellungen wirken sich auf den Ertrag aus. Druckparameter müssen präzise sein. Die Platzierungsdrehzahl beeinflusst die Genauigkeit der Komponenten. Reflow -Profileinstellungen bestimmen die Lötverbindungsqualität. Falsche Einstellungen können zu Mängel wie Kaltlötfuken oder Lötbrücken führen. Zum Beispiel kann eine zu schnelle Platzierungsgeschwindigkeit zu einer Fehlausrichtung führen, während ein unsachgemäßes Reflow -Profil zu unzureichendem Lötmittel führen kann. Die Feinabstimmung dieser Parameter basierend auf den spezifischen Anforderungen der PCB und Komponenten kann die Ertrag erheblich verbessern.
Geräteprobleme können den Ertrag senken. Die Kalibrierung stellt sicher, dass Maschinen korrekt funktionieren. Regelmäßige Wartung verhindert Pannen. Fehlgerichtete oder abgenutzte Geräte können Fehler verursachen. Beispielsweise kann eine nicht ordnungsgemäß kalibrierte Pick-and-Place-Maschine Komponenten falsch platzieren. Das regelmäßige Überprüfen und Anpassungsgeräte sorgt für eine konsequente Leistung. Mithilfe erweiterter Tools wie Lötpaste -Inspektion (SPI) können Systeme zu Beginn des Prozesses Probleme aufnehmen, wodurch die Wahrscheinlichkeit von Defekten verringert wird, die spätere Stadien erreichen.
Menschlicher Fehler ist ein weiterer Faktor. Die Betreiber können beim Handling Fehler machen. Nacharbeit kann neue Mängel einführen. Richtige Schulungen und klare Verfahren verringern Fehler. Zum Beispiel verhindert die Handhabung von Komponenten mit Sorgfalt Schäden. Klare Richtlinien zu Nacharbeitsverfahren können die Einführung neuer Defekte minimieren. Durch die Implementierung fehlerhafter Techniken wie der Verwendung von Jigs oder Vorrichtungen können auch die Bedienerfehler reduziert werden.
Durch die Bekämpfung dieser Grundursachen können die Hersteller SMT Ertrag verbessern und die Nacharbeit verringern. Jeder Faktor spielt eine entscheidende Rolle bei der Gewährleistung einer qualitativ hochwertigen Produktion, von der Materialbehandlung bis zur Prozessoptimierung und der Wartung von Geräten.

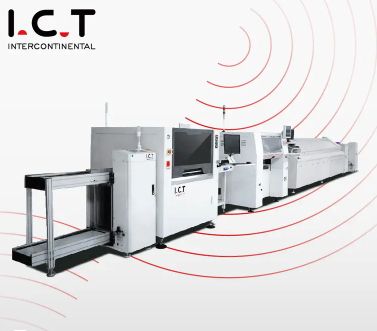

Um SMT Ertrag zu steigern, beginnen Sie mit Lötpastendruck. Die Auswahl der richtigen Schablonensten- und Blendendesign ist für eine präzise Lötablagerung von entscheidender Bedeutung. Zum Beispiel kann eine dickere Schablone für größere Komponenten benötigt werden, während ein dünneres für Feinstichteile besser funktioniert. Die Steuerung der Paste sorgt dafür, dass ein konsistenter Durchfluss und ordnungsgemäße Speicherbedingungen verhindern, dass die Paste austrocknen oder kontaminiert werden. Mithilfe der Lötpaste -Inspektion (SPI) können Systeme frühzeitig Defekte fangen, Zeit sparen und die Nacharbeit verringern. SPI Systeme bieten Echtzeit-Feedback, sodass Sie den Druckprozess im laufenden Flug anpassen können.
Die Platzierungsgenauigkeit der Komponenten ist der Schlüssel zur Reduzierung von Defekten. Kalibrieren Sie regelmäßig Pick-and-Place-Maschinen, um sicherzustellen, dass sie innerhalb der Toleranz arbeiten. Verwenden Sie Sehvermögenssysteme, um Fehlplanung zu minimieren, insbesondere für kleine oder komplexe Komponenten. In enger Zusammenarbeit mit Lieferanten zur Verwaltung der Komponentenverpackungsqualität stellt die Teile gut in die PCB. Zum Beispiel sind Komponenten mit konsistenten Abmessungen und hochwertigen Verpackungen bei der Platzierung weniger wahrscheinlich.
Reflow -Profile müssen sorgfältig angepasst werden, um ein konsequentes Löten zu gewährleisten. Setzen Sie Profile basierend auf der Lötpastetyp und der Komponentendichte. Beispielsweise kann eine Paste mit einem höheren Schmelzpunkt ein anderes Profil benötigen als eines mit einem niedrigeren Schmelzpunkt. Überwachen Sie Ofenzonen und Fördergeschwindigkeiten eng, um eine gleichmäßige Erwärmung über die PCB zu gewährleisten. Die Verwendung von Thermoelementen für die Thermalprofile in Echtzeit während der Produktion hilft dabei, heiße oder kalte Flecken im Ofen zu identifizieren und zu korrigieren, um ein konsequentes Löten zu gewährleisten.
Inspektionsstrategien müssen Sensibilität und Genauigkeit in Einklang bringen, um falsch positive Ergebnisse zu reduzieren und echte Mängel zu fangen. Passen Sie die Einstellungen für die automatisierte optische Inspektion (AOI) an, um falsch -positives Aspekte zu reduzieren, was zu unnötigen Überarbeiten führen kann. Verwenden Sie die Röntgeninspektion für komplexe Komponenten wie BGA s und qfns, bei denen versteckte Lötverbindungen häufig sind. Die regelmäßige Wartung der Ausrüstung hält die Inspektionsinstrumente genau und zuverlässig, um sicherzustellen, dass Mängel früh und konsequent gefangen werden.
Der Umgang mit Materialhandhabung und -speicher wirkt sich erheblich aus. Speichern Sie feuchtigkeitsempfindliche Geräte (MSDs) in kontrollierten Umgebungen, um Schäden durch Luftfeuchtigkeit zu vermeiden. Überprüfen Sie eingehende PCB s und Komponenten auf Oxidation oder Verzerrung, die die Lötbarkeit und die Platzierung der Komponenten beeinflussen können. Ordnungsgemäße Lagerung und Inspektion Stellen Sie sicher, dass Materialien bereit sind, um Mängel zu reduzieren und zu überarbeiten. Das Speichern von PCB in einer trockenen, kühlen Umgebung verhindert beispielsweise ein Verstand, während die Überprüfung von Komponenten bei der Ankunft die Oxidation frühzeitig fangen kann.
Indem Sie sich auf diese Bereiche konzentrieren, können Sie SMT überarbeiten und die Gesamtrendite verbessern. Jeder Schritt, von der Optimierung von Lötpaste bis hin zur Implementierung effektiver Inspektionsstrategien, spielt eine entscheidende Rolle bei der Gewährleistung einer qualitativ hochwertigen Produktion.
| niedriger | Ertragskategorie |
|---|---|
| Optimieren Sie den Lötpastedruck | Wählen Sie die korrekte Schablonendicke - verwenden |
| Verbesserung der Genauigkeit der Komponentenplatzierungsgenauigkeit | Regelmäßig kalibrieren Maschinen - Verwenden Sie Sichtausrichtungssysteme |
| Fein-Tune-Reflow-Profile | Setzen Sie Profile basierend auf Pastetyp - Überwachen Sie Ofenzonen |
| Effektive Inspektionsstrategien umsetzen | Passen Sie AOI Empfindlichkeit ein - Verwenden Sie Röntgen für komplexe Komponenten |
| Material- und Speichersteuerung | MSDs ordnungsgemäß speichern - eingehende Materialien überprüfen |
Die statistische Prozesskontrolle (SPC) ist ein leistungsstarkes Instrument zur Aufrechterhaltung der Prozessstabilität SMT. Durch kontinuierliche Überwachung der wichtigsten Metriken wie Lötpastenvolumen, Schablonenausrichtung und Genauigkeit der Komponenten können SPC Variationen frühzeitig identifizieren. Durch das Einstellen von Steuergrenzen können Sie Abweichungen erkennen, bevor sie zu Mängel führen. SPC -Diagramme bieten visuelle Einblicke in Prozesstrends und ermöglichen proaktive Anpassungen, damit Ihre Produktionslinie reibungslos und konsequent läuft.
Die Ertragstrendanalyse ist für die Identifizierung wiederkehrender Defektmuster von wesentlicher Bedeutung. Durch die Verfolgung der Ertrag über die Zeit können Sie erkennen, ob Mängel zunehmen oder abnehmen. Diese Analyse hilft dabei, die häufigsten Probleme zu bestimmen, sodass Sie Ihre Verbesserungsbemühungen fokussieren können, an denen sie am dringendsten benötigt werden. Wenn Sie beispielsweise einen konsistenten Anstieg der Lötbrückungsfehler bemerken, können Sie die Parameter Schablonendesign oder Lötpaste untersuchen, um die Grundursache zu beheben.
Fertigungsausführungssysteme (MES) bieten eine Echtzeitverfolgung von Defekt- und Nacharbeitsdaten. Diese Systeme erfassen Informationen, die auf der Produktionslinie stattfinden, und ermöglichen schnellen Antworten auf neue Probleme. MES kann sich in andere Tools wie SPC integrieren, um einen umfassenden Blick auf Ihren Herstellungsprozess zu bieten. Mit Echtzeitdaten können Sie fundierte Entscheidungen treffen, Arbeitsabläufe optimieren und Ausfallzeiten reduzieren. Durch die Nutzung von MES können Sie die allgemeine Produktionseffizienz und -ertrag verbessern.
Ein führender Elektronikhersteller machte sich mit Tombstoning -Problemen auseinander, bei denen Komponenten während des Reflow -Lötens von den Pads abgehoben wurden. Dieser Defekt war in kleinen, passiven Komponenten besonders weit verbreitet. Das Team beschloss, das Reflow -Profil zu untersuchen und die Temperaturrampen und Spitzentemperaturen anzupassen. Durch die Feinabstimmung dieser Parameter konnten sie Grabstonierung um 80%reduzieren. Dies verbesserte nicht nur den Ertrag, sondern verbesserte auch die Zuverlässigkeit des Endprodukts. Der Erfolg wurde auf eine bessere thermische Kontrolle zurückgeführt, wodurch sogar das Erhitzen über das PCB gewährleistet ist.
Ein anderer Hersteller sah sich anhaltende Probleme mit der Lötbrücken aus, insbesondere in dicht besiedelten PCB s. Das Team erkannte, dass sein Schablonendesign für die Lötpaste -Version nicht optimal war. Sie überarbeiteten die Größen und Formen der Schablone, um eine bessere Ausrichtung mit den PCB -Pads zu gewährleisten. Diese einfache Änderung führte zu einer Reduzierung der Lötbrückungsfehler um 75%. Das verbesserte Schablonendesign ermöglichte eine präzisere Lötpaste -Ablagerung, wobei das Risiko einer Lötbrücke minimiert und die Nacharbeit erheblich reduziert wurde.
Ein drittes Beispiel beinhaltet eine Fabrik, die mit unzureichenden Lötvorfällen zu kämpfen hatte, was zu schlechten elektrischen Verbindungen führte. Das Team implementierte die Lötpaste -Inspektion (SPI) Systeme, um den Lötpaste -Druckprozess zu überwachen. Durch die Analyse von SPI Daten identifizierten sie Inkonsistenzen in den Druckparametern wie Schablonenausrichtung und Einfügenviskosität. Das Anpassen dieser Parameter basierend auf SPI Rückkopplungsmittel reduzierte unzureichende Lötdefekte um 90%. Die Fabrik führte auch regelmäßige Wartungsprüfungen für die Druckgeräte ein und verbesserte die Prozesskonsistenz weiter.
Diese Fallstudien veranschaulichen, wie gezielte Interventionen SMT Ertrag erheblich verbessern können. Egal, ob es sich um die Optimierung von Reflow -Profilen, die Verbesserung der Schablonendesigns oder die Nutzung von SPI -Daten handelt, diese Strategien können einen wesentlichen Unterschied bei der Reduzierung von Defekten und Überarbeiten bewirken. Durch die Konzentration auf diese Bereiche können Hersteller höhere Erträge und zuverlässigere Produkte erzielen.
Gut SMT Die Ertragsziele variieren. Die Produktion mit hoher Mix ist aufgrund häufiger Einrichtungsänderungen eine Ertrag von 95% ab. Produktionsziele mit hoher Volumen 98% oder höher, da die Prozesse stabiler sind. Das Festlegen realistischer Ziele hilft, die Erwartungen zu verwalten und sich auf kontinuierliche Verbesserungen zu konzentrieren.
Überprüfen Sie regelmäßig Reflow -Profile. Die täglichen Schecks sind ideal für die Produktion mit hoher Volumen, um Probleme frühzeitig zu fangen. Überprüfen Sie bei der Produktion mit hoher Mix die Profile mit jeder Setup-Änderung. Die konsistente Überwachung sorgt für ein optimales Löten und reduziert Defekte.
AOI hilft aber nicht immer die Nacharbeit. Es hängt von Kalibrierung und Einstellungen ab. Überempfindlich AOI kann falsche Defekte kennzeichnen und die Nacharbeit erhöhen. Richtig abgestimmt AOI reduziert falsch positive Aspekte und fängt echte Probleme auf und verbessert den Ertrag.
Tombstoning in 0402 Komponenten ist üblich. Passen Sie die Reflow -Profile an, um eine gleichmäßige Heizung zu gewährleisten. Verwenden Sie den Fluss mit hoher Oberflächenspannung, um die Komponenten niederzuhalten. Das richtige Schablonendesign hilft auch. Die Feinabstimmung dieser Faktoren reduziert das Tombstoning und verbessert den Ertrag.
Das Verständnis und Verbesserung von SMT Ertrag ist entscheidend, um die Kosten zu senken und die Effizienz zu steigern. Von der Optimierung des Lötpaste-Druckens bis hin zu feinen Stimmfaltprofilen spielt jeder Schritt eine wichtige Rolle bei der Minimierung der Nacharbeit und der Maximierung der Ausgabe.
Durch die Nutzung der richtigen Tools, der Datenanalyse und der Expertenanleitung von Unternehmen wie Dongguan ICT Technology Co., Ltd. können Sie die Grundursachen für niedrige Erträge identifizieren und angehen. Unabhängig davon, ob Sie sich mit Materialproblemen, Prozessparametern oder Gerätekalibrierung befassen, führt Sie zu einem proaktiven Ansatz zu erheblichen Verbesserungen in Ihrer Produktion von SMT.
