Stickstoff-Reflow-Löten ist ein Reflow-Verfahren, bei dem Stickstoff verwendet wird, um den Sauerstoff um eine Leiterplatte herum zu reduzieren, während die Lotpaste schmilzt. Die kontrollierte Atmosphäre kann die Oxidation reduzieren, die Benetzung verbessern und die Prozessstabilität für anspruchsvolle SMT-Baugruppen erhöhen.
Stickstoff ist kein Ersatz für gutes Drucken, gute Platzierung, Profilierung oder Inspektion. Es funktioniert am besten, wenn es als Teil eines vollständigen Herstellungsprozesses behandelt wird. In diesem Leitfaden wird erklärt, wie Stickstoff-Reflow funktioniert, wie man ein Sauerstoffziel auswählt, wann Stickstoff nützlich ist und wie man die Betriebskosten kontrolliert.
Nach dem Drucken der Lotpaste und der Platzierung der Komponenten gelangt der PCB in den Reflow-Ofen. Die Platine durchläuft Vorheiz-, Einweich-, Reflow- und Kühlzonen. Während dieses Zyklus schmilzt die Paste und bildet elektrische und mechanische Verbindungen.

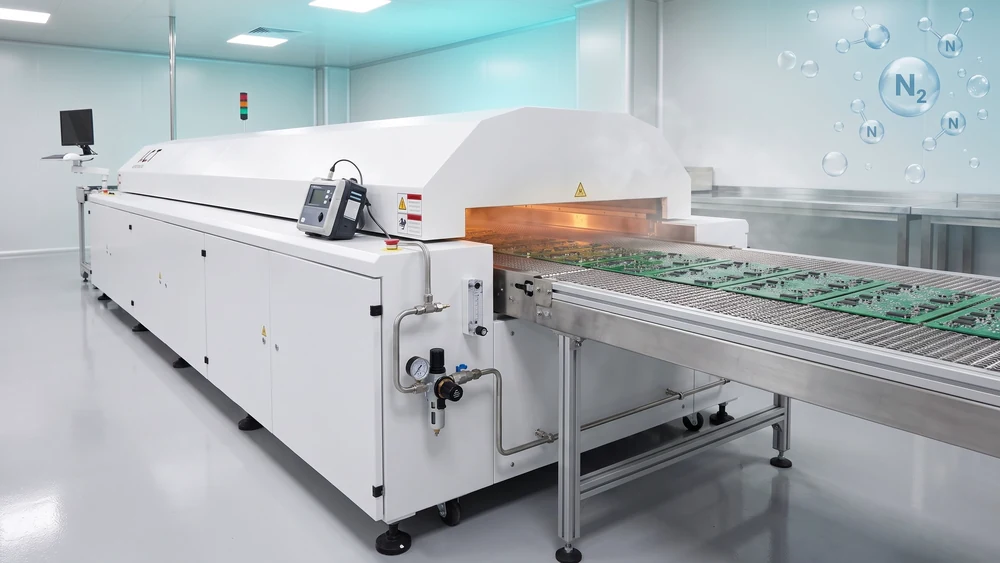

In einem Stickstoff-Reflow-Ofen verdrängt Stickstoff einen Großteil der Luft im Prozesstunnel. Dadurch entsteht eine sauerstoffarme Umgebung um das PCB und das geschmolzene Lot.
Sauerstoff reagiert bei hoher Temperatur mit Kupfer, Bauteilanschlüssen und Lotpulver. Oxidschichten können die Ausbreitung des Lots verlangsamen und die Benetzung weniger gleichmäßig machen. Eine sauerstoffarme Atmosphäre verleiht dem Flussmittel eine sauberere Umgebung, in der sich Oberflächenoxide entfernen lassen.
Der Stickstoff-Reflow-Ofenprozess umfasst Gasabdichtung, Sauerstoffmessung, Durchflusskontrolle, thermische Profilierung und Alarmmanagement. Es ist mehr als nur der Einbau einer Stickstoffversorgungsleitung in einen gewöhnlichen Ofen.
Stickstoff gelangt über Einspritzpunkte oder Verteilerrohre. Das Ofendesign bewegt das Gas durch die Heizzonen, während das Abgassystem verdrängte Luft entfernt. Eine gute Ausrüstung sorgt auf der gesamten Strecke für eine stabile Atmosphäre.

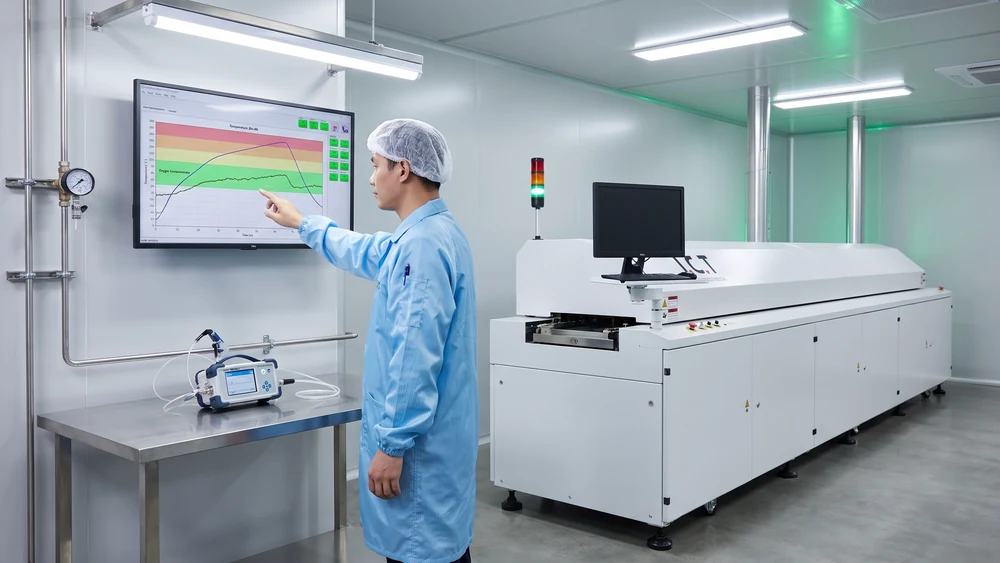

Der Standort des Sensors ist wichtig. Ein niedriger Sauerstoffwert an einem Punkt beweist nicht, dass in allen Zonen der gleiche Zustand herrscht. Türdichtungen, Förderbandöffnungen, Abgasausgleich und Plattenbeladung können zu lokalen Unterschieden führen.
Produktionsteams definieren normalerweise ein normales Sauerstoffziel, eine Alarmgrenze und eine Aktionsgrenze. Die richtigen Werte hängen von der Lotpaste, der Legierung, der Leiterplattenbeschaffenheit, der Komponentendichte und den Zuverlässigkeitsanforderungen ab.
Das Ziel sollte immer einen Messort und einen Betriebszustand umfassen. „Unter 1.000 ppm“ ist unvollständig, wenn die Sensorposition und das Belastungsmuster nicht aufgezeichnet werden.

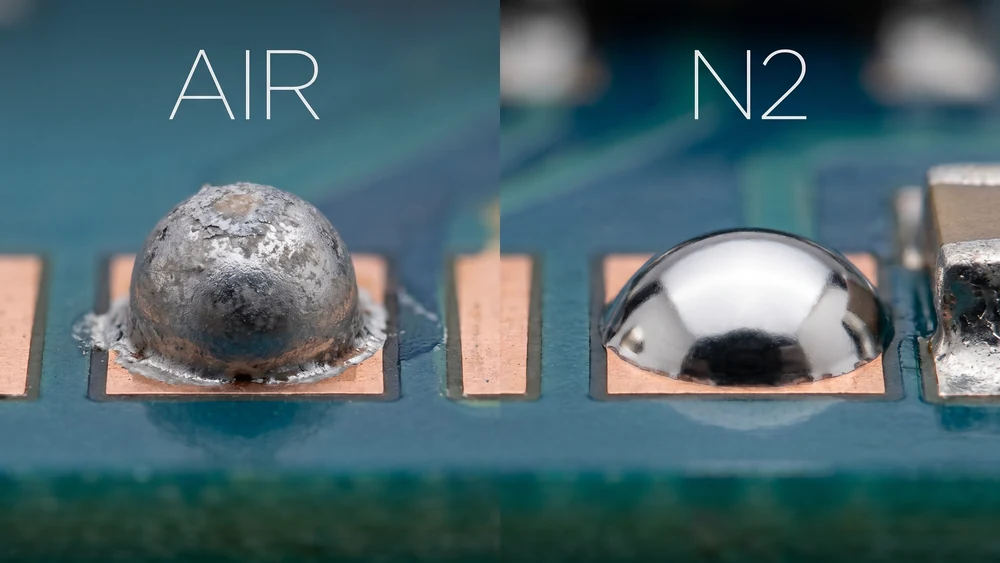

Stickstoff kann die Lotverteilung auf oxidierten Oberflächen verbessern. Es kann Nichtbenetzung, Entnetzung, Lotkugeln und ein inkonsistentes Kehlnahtbild reduzieren. Die Vorteile sind in der Regel deutlicher sichtbar, wenn ein Produkt bereits über ein enges Prozessfenster verfügt.
Ein nützlicher Vergleich der Stickstoff- und Luftatmosphäre sollte die Ausbeute beim ersten Durchgang, die Nacharbeitskosten, das Pastenverhalten, den Gasverbrauch, den Energieverbrauch und die Kundenanforderungen umfassen.
Viele Standardbaugruppen können erfolgreich in der Luft ausgeführt werden. Eine Platine mit einer großzügigen Pad-Geometrie, einer stabilen Paste, einem zuverlässigen Wärmeprofil und einem ausreichenden Prozessspielraum kann möglicherweise nicht genug Stickstoff gewinnen, um die zusätzlichen Kosten zu rechtfertigen.
Führen Sie einen kontrollierten Vergleich durch, bevor Sie eine Entscheidung treffen. Halten Sie die Platinenversion, die Pastencharge, die Schablone, das Profil, die Fördergeschwindigkeit und das Lademuster konsistent.
Oxidschichten erhöhen den Widerstand zwischen geschmolzenem Lot und dem Pad- oder Bauteilanschluss. Das Lot kann sich von der Oberfläche lösen, sich ungleichmäßig verteilen oder eine unvollständige Hohlkehle hinterlassen.
Der Zweck der Oxidationskontrolle beim Reflow besteht darin, die Sauerstoffexposition zu reduzieren, während die Metalloberflächen und das Lot heiß sind.
Stickstoff kann ein verschmutztes PCB, eine unzureichende Paste, eine schlechte Schablonenfreigabe, eine falsche Platzierung von Komponenten oder ein falsches Wärmeprofil nicht beheben. Die Lagerung von Leiterplatten, die Handhabung von Pasten, die Reinigung von Schablonen und die Druckinspektion bleiben weiterhin unerlässlich.
Verwenden Sie Stickstoff, um eine identifizierte atmosphärische Einschränkung zu verbessern. Verwenden Sie es nicht als Ersatz für grundlegende Prozessdisziplin.
Beginnen Sie mit der Atmosphärenempfehlung des Lotpastenlieferanten. Überprüfen Sie dann die Oberfläche der Platine, das freiliegende Kupfer, den Komponentenabstand, die thermische Masse, die Spitzentemperatur und die Zeit über Liquidus.
Der Stickstoff-Reflow-Sauerstoffgehalt sollte mit einem Messpunkt und einem Produktionsbelastungszustand angegeben werden.
Führen Sie eine Basislinie mit der aktuellen Sauerstoffeinstellung durch. Testen Sie dann ein oder mehrere niedrigere Ziele anhand repräsentativer Produktionsplatinen. Überprüfen Sie Benetzung, Brückenbildung, Hohlräume, Tombstoning, Lotkugeln, Kehlnahtform und First-Pass-Ausbeute.
Wählen Sie den niedrigsten Zielwert, der zu einem stabilen und wirtschaftlich sinnvollen Prozess führt. Eine niedrigere Zahl ist nicht automatisch besser, wenn dadurch nicht die Produktqualität verbessert wird.
Durch eine gute Benetzung entsteht eine durchgehende Verbindung zwischen Lot, Pad und Bauteilanschluss. Das Lot verteilt sich über den vorgesehenen Pad-Bereich und bildet eine passende Kehle.
Eine kontrollierte Atmosphäre kann die Benetzung des Lots und die Verbindungsqualität verbessern , indem die Oxidbelastung während der Flüssigphase reduziert wird.
Verwenden Sie einheitliche Prüfkriterien. Kombinieren Sie automatisierte optische Inspektion mit Mikroskopprüfung. Nutzen Sie die Röntgeninspektion für verdeckte Verbindungen und die Querschnittsanalyse, wenn es auf Zuverlässigkeit ankommt.
Verfolgen Sie Fehler nach Typ. Stickstoff kann die Nichtbenetzung verringern, hat aber kaum Auswirkungen auf die druckbedingte Brückenbildung. Die Trennung von Fehlerursachen führt zu besseren Entscheidungen.
Stickstoff wird attraktiver, wenn ein Produkt ein feines Rastermaß, kleine passive Komponenten, freiliegendes Kupfer, schwierige Oberflächenbeschaffenheiten, bleifreie Hochtemperaturpaste oder hohe Zuverlässigkeitsanforderungen aufweist.
Auch in den Automobil-, Medizin-, Luft- und Raumfahrt-, Leistungselektronik- und Industriebaugruppen können dokumentierte Atmosphärenanforderungen gelten.
Die Entscheidung über die Stickstoff-Reflow-Anwendung sollte Fehlervermeidung, Nacharbeit, Ausschuss, Zuverlässigkeit vor Ort, Gaskosten, Produktionsvolumen und Kundengenehmigungsanforderungen berücksichtigen.
Ein kurzer Produktionsversuch liefert oft aussagekräftigere Beweise als eine allgemeine Aussage über die Stickstoffqualität.
Fine-Pitch-Pads und kleine Anschlüsse lassen weniger Spielraum für Prozessvariationen. Eine kleine Änderung des Pastenvolumens, der Ausrichtung, des Oxidzustands oder des thermischen Gleichgewichts kann zu einem sichtbaren Defekt führen.
Bei der SMT-Montage mit feiner Teilung kann Stickstoff dazu beitragen, die Benetzungskonsistenz aufrechtzuerhalten. Es ersetzt nicht das genaue Drucken und Platzieren.
Verwenden Sie eine geeignete Schablonendicke, Öffnungsgestaltung, Pastenart und Inspektionsstrategie. Überprüfen Sie die Koplanarität der Komponenten und das Pad-Design. Profilieren Sie sowohl kleine als auch große thermische Merkmale auf derselben Platine.
Bleifreie Legierungen nutzen im Allgemeinen höhere Aufschmelztemperaturen als Zinn-Blei-Legierungen. Höhere Temperaturen erhöhen den Oxidationsdruck und verringern den für die Flussmittelaktivität verfügbaren Spielraum.
Der bleifreie Stickstoff-Reflow -Prozess kann eine bessere Benetzung und ein stabileres Aussehen unterstützen, insbesondere wenn SAC-Legierungen verwendet werden.
Durch die Senkung des Sauerstoffgehalts entfällt nicht die Notwendigkeit einer thermischen Profilierung. Überprüfen Sie die Rampenrate, das Einweichverhalten, die Spitzentemperatur und die Zeit über Liquidus. Empfindliche Komponenten müssen innerhalb ihrer zugelassenen Temperaturgrenzen bleiben.
Der Gasverbrauch hängt von der Durchflussrate, den Betriebsstunden, der Spülzeit, den Startzyklen, den Standby-Einstellungen und der Leckage ab. Messen Sie nach Möglichkeit den tatsächlichen Durchfluss am Versorgungspunkt.
Eine praktische Berechnung des Stickstoffverbrauchs wandelt den Durchfluss in stündlichen, täglichen und monatlichen Verbrauch um. Fügen Sie Versandkosten, Tankmiete und Wartungskosten hinzu.
Überprüfen Sie Türdichtungen, Zugangsplatten, Abgasausgleich, Ventile, Filter und Versorgungsdruck. Nutzen Sie rezeptbasierte Standby-Einstellungen während geplanter Pausen.
Die Optimierung des Stickstoffflusses sollte auf Sauerstofftrenddaten und Verbindungsqualitätsergebnissen basieren. Reduzieren Sie den Durchfluss schrittweise und überprüfen Sie die Erholung nach jeder Änderung.
Bewerten Sie die Temperaturgleichmäßigkeit, die Zonensteuerung, die Stickstoffabdichtung, die Sauerstoffmessung, die Abgaseinstellung, das Förderbanddesign, den Wartungszugang und die Datenprotokollierung.
Eine zuverlässige SMT-Reflow-Ofenplattform sollte eine stabile thermische Leistung aufrechterhalten und gleichzeitig den Sauerstoff unter normaler Produktionsbelastung kontrollieren.
Der Ofen sollte zum Drucker, Platzierungssystem, Inspektionsausrüstung und Rückverfolgbarkeitssystem passen. Die gesamte SMT-Produktionslinie sollte vom Druck bis zur Inspektion ein einheitliches Produktrezept unterstützen.
Eine Maschine mit zwei Schienen kann die Produktionsflexibilität verbessern, aber beide Schienen müssen eine angemessene Wärme- und Atmosphärenleistung aufrechterhalten.
Ein bleifreier Dual-Rail-Reflow-Ofen sollte mit repräsentativen Platinen und normalen Beladungsbedingungen evaluiert werden.
Hohe Sauerstoffwerte können auf Lecks, übermäßige Abgase, niedrigen Stickstoffdruck, verstopfte Filter, fehlerhafte Ventile, schlechte Beladung oder Probleme mit dem Analysator zurückzuführen sein. Überprüfen Sie die mechanischen Ursachen, bevor Sie einfach den Gasfluss erhöhen.
Wenn eine Leitung abweicht, helfen dokumentierte Schritte zur Fehlerbehebung beim Stickstoff-Reflow den Bedienern, konsequent zu reagieren.
Definieren Sie Sauerstoffziele, Alarmwerte, Messhäufigkeit, Kalibrierungsintervalle, Wartungsverantwortlichkeiten und Reaktionsschritte des Bedieners.
Zeichnen Sie Sauerstoff, Durchfluss, Temperatur, Fördergeschwindigkeit, Defekte und Nacharbeiten gemeinsam auf. Ein stabiler Prozess sollte über Schichten, Bediener, Pastenchargen und normale Produktionslasten hinweg reproduzierbar sein.
Nein. Stickstoff kann die Oxidationskontrolle und Benetzung verbessern, die Verbesserung hängt jedoch von der Baugruppe ab. Ein Luftrückfluss kann ausreichend sein, wenn die Platine über einen ausreichenden Prozessspielraum verfügt. Ein kontrollierter Vergleich ist der beste Weg, den Nutzen zu bewerten.
Es gibt keinen universellen Sauerstoffwert. Beginnen Sie mit der Empfehlung des Pastenlieferanten und validieren Sie diese bei repräsentativen Gremien. Definieren Sie ein normales Ziel, eine Alarmgrenze und eine Aktionsgrenze an einem angegebenen Sensorstandort.
Stickstoff kann Oxidationsbedingte Benetzungsprobleme reduzieren. Verunreinigungen, unzureichende Paste, schlechtes Pad-Design, falsche Profilierung oder Komponentenkoplanarität können nicht korrigiert werden. Die Benetzung muss zusammen mit Druck-, Platzierungs- und thermischen Daten ausgewertet werden.
Überprüfen Sie zunächst Undichtigkeiten, Abgasausgleich, Ventile, Dichtungen, Filter und Versorgungsdruck. Verringern Sie dann den Durchfluss in kleinen Schritten und überwachen Sie dabei die Sauerstoffwiederherstellung und die Gelenkqualität. Reduzieren Sie niemals den Durchfluss, nur weil die Gasrechnung hoch ist.
Nein. Viele bleifreie Platinen laufen erfolgreich an der Luft, wenn Paste, Oberfläche, Profil und Design gut aufeinander abgestimmt sind. Stickstoff ist wertvoller, wenn hohe Temperaturen, feines Rastermaß, schwierige Oberflächen oder Zuverlässigkeitsanforderungen den Prozessspielraum verringern.
Bewahren Sie das genehmigte Profil, den Sauerstoffzielwert, die Alarmgrenzen, die Durchflusseinstellungen, die Kalibrierungsaufzeichnungen des Analysators, den Wartungsverlauf, die Platinenbelastungsbedingungen, Fehlerdaten und Korrekturmaßnahmen auf. Diese Aufzeichnungen unterstützen Prozessprüfungen und beschleunigen die Fehlerbehebung.
„
