Die Wahl der richtigen Lotpastendruckmaschine ist eine entscheidende Entscheidung für den Erfolg Ihrer SMT-Produktionslinie. Dieser scheinbar einfache erste Schritt im SMT-Prozess bestimmt die Qualität Ihres gesamten Produktionszyklus, von der Komponentenplatzierung bis zum endgültigen Lötergebnis. Tatsächlich ist eine schlechte Qualität des Lotpastendrucks für bis zu 70 % aller SMT-Fehler verantwortlich, was zu kostspieliger Nacharbeit, Ausschuss und einer geringen Ausbeute beim ersten Durchgang führt. Um wettbewerbsfähig zu bleiben, benötigen Hersteller einen Drucker, der Präzision, Wiederholbarkeit und Effizienz garantiert – einen Drucker, der sich nahtlos in nachgelagerte SPI-Systeme integrieren lässt, um Fehler zu minimieren und den Durchsatz zu maximieren. In diesem Leitfaden untersuchen wir die entscheidenden Faktoren, die sicherstellen, dass Ihre Lotpastendruckmaschine Ihre Produktionsziele nicht nur erreicht, sondern übertrifft, wodurch Kosten gesenkt und die Gesamtqualität verbessert wird.
In den folgenden Abschnitten erläutern wir die wichtigsten Überlegungen zur Auswahl des idealen Lotpastendruckers für Ihre Anforderungen, vom Verständnis der Maschinentypen und -spezifikationen bis hin zur Integration mit anderen Geräten der SMT-Reihe. Wir besprechen auch, wie die Ausrichtung Ihres Druckers mit SPI-Systemen Ihre Ertragsoptimierung vorantreiben kann und welche versteckten Kosten für die Wartung solcher Geräte anfallen. Tauchen Sie ein in die Welt des Lotpastendrucks und finden Sie heraus, wie Sie Ihre Produktionseffizienz und Ihr Endergebnis verbessern können.
Der Lotpastendruck ist die Grundlage einer reibungslosen und effizienten SMT-Produktionslinie. Als erster Schritt im Prozess wirkt es sich direkt auf alle nachfolgenden Arbeitsgänge aus – von der Bauteilplatzierung über das Reflow-Löten bis hin zur Zuverlässigkeit des Endprodukts. Selbst geringfügige Abweichungen in Höhe, Volumen oder Ausrichtung der Paste können einen Welleneffekt hervorrufen, der später zu Fehlern wie Fehlplatzierungen oder schlechten Lötstellen führt. Die Investition in einen stabilen, präzisen Druckprozess ist entscheidend für die Reduzierung von Fehlern, die Sicherstellung der Qualität und die Steigerung der Gesamteffizienz der Linie. Kurz gesagt: Ein zuverlässiger Lotpastendruckprozess ist der erste Schritt zu einer qualitativ hochwertigen Produktion und einer höheren Rentabilität.
Druckfehler wie Brückenbildung, unzureichendes Lot, überschüssige Paste, Lotkugeln und schlechte Pastenabgabe sind nicht nur geringfügige Probleme – sie können eine Kaskade kostspieliger Probleme auslösen. Diese Defekte führen häufig zu schwerwiegenden Folgen wie Tombstoning, offenen Verbindungen oder Kurzschlüssen nach dem Reflow. Dies bedeutet höhere Nacharbeitsraten, mehr Ausschuss und möglicherweise einen Verlust des Kundenvertrauens. Die finanziellen Auswirkungen? Bedeutsam! Die Wahl der richtigen Lotpastendruckausrüstung kann dazu beitragen, diese Probleme frühzeitig zu erkennen und Fehler zu verhindern, bevor sie den Produktionsprozess stören und Ihrem Geschäftsergebnis schaden.
Wenn es darum geht, die Ausbeute beim ersten Durchgang zu verbessern, ist die richtige Lotpastendruckmaschine ein entscheidender Faktor. Ein hochwertiger Drucker sorgt für einen gleichmäßigen Pastenauftrag, eine perfekte Ausrichtung und stabile Prozessparameter – Schlüsselelemente für die Erzielung einer hohen Ausbeute beim ersten Durchgang. In Kombination mit einem optimalen Schablonendesign und SPI-Feedback in Echtzeit wird es zu einem leistungsstarken Werkzeug zur Reduzierung von Fehlern, zur Reduzierung von Ausschuss und zur Beschleunigung von Produktionszyklen. Für Unternehmen, die eine kluge Entscheidung treffen, führt die Investition in erstklassige Druckausrüstung direkt zu einer Steigerung der Qualität, Effizienz und letztendlich der Rentabilität.

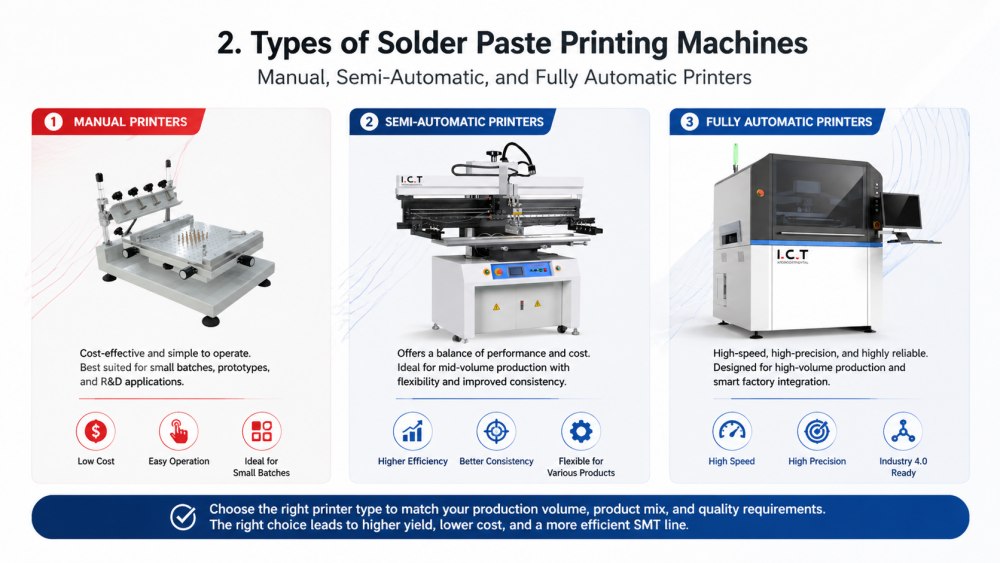

Manuelle Lotpastendrucker bieten eine kostengünstige, flexible Lösung für Prototyping, Forschung und Entwicklung sowie die Produktion kleiner Stückzahlen. Mit diesen Maschinen können Bediener die Schablone manuell ausrichten und die Paste mit einem Rakel auftragen. Obwohl sie kostengünstig und anpassungsfähig sind, hängt der Erfolg des Prozesses stark von den Fähigkeiten des Bedieners ab und sie haben oft Probleme mit der Wiederholbarkeit und dem hohen Durchsatz. Für Hersteller mit begrenzten Budgets oder solche, die sich in einem frühen Stadium der Produktentwicklung befinden, können manuelle Drucker ein guter Ausgangspunkt sein – aber je größer die Produktion wird, desto offensichtlicher wird der Bedarf an mehr Automatisierung.
Halbautomatische Lotpastendrucker automatisieren die Rakelbewegung und verfügen häufig über grundlegende visuelle Ausrichtungssysteme für eine verbesserte Konsistenz. Diese Drucker bieten ein hervorragendes Gleichgewicht zwischen Kosten und Produktivität und eignen sich daher perfekt für die Produktion mittlerer Stückzahlen, bei denen Sie zuverlässigere Ergebnisse benötigen, als manuelle Drucker liefern können – ohne Ihr Budget zu sprengen. Während sie die Ermüdung des Bedieners verringern und die Genauigkeit verbessern, bieten halbautomatische Maschinen dennoch eine gewisse Flexibilität, was sie zu einer großartigen Option für Hersteller macht, die die Konsistenz steigern und gleichzeitig die Kosten kontrollieren möchten.
Für die Massenproduktion sind vollautomatische Lotpastendruckmaschinen der Goldstandard. Mit modernsten Bildverarbeitungssystemen, automatischer Schablonenreinigung und vollständig programmierbaren Parametern gewährleisten diese Drucker höchste Präzision, Geschwindigkeit und Wiederholbarkeit. Sie sind ideal für Produktionslinien mit hohem Mix und hohem Volumen, die eine einwandfreie Druckqualität und die Möglichkeit einer nahtlosen Integration in vollautomatische Produktionsumgebungen erfordern. Obwohl die Anfangsinvestition höher ist, rechtfertigen die betriebliche Effizienz und die Reduzierung von Mängeln die Kosten, was zu erheblichen langfristigen Zeit- und Materialeinsparungen führt.
Bei der Auswahl zwischen Inline- und Offline-Druckerkonfigurationen ist es wichtig, Ihre Produktionsanforderungen zu berücksichtigen. In das SMT-Fördersystem integrierte Inline-Drucker unterstützen einen kontinuierlichen Fluss und liefern Echtzeit-Prozessrückmeldungen, was sie ideal für Großserienhersteller macht, die ihren Durchsatz maximieren möchten. Andererseits arbeiten Offline-Drucker unabhängig und bieten mehr Flexibilität für kleinere Chargenläufe oder dedizierte Prozesse. Für größere Produktionsumgebungen mit hohen Durchsatzanforderungen sind Inline-Konfigurationen in der Regel die erste Wahl, aber auch kleinere Unternehmen oder spezialisierte Produktionslinien können von der Anpassungsfähigkeit von Offline-Druckern profitieren.

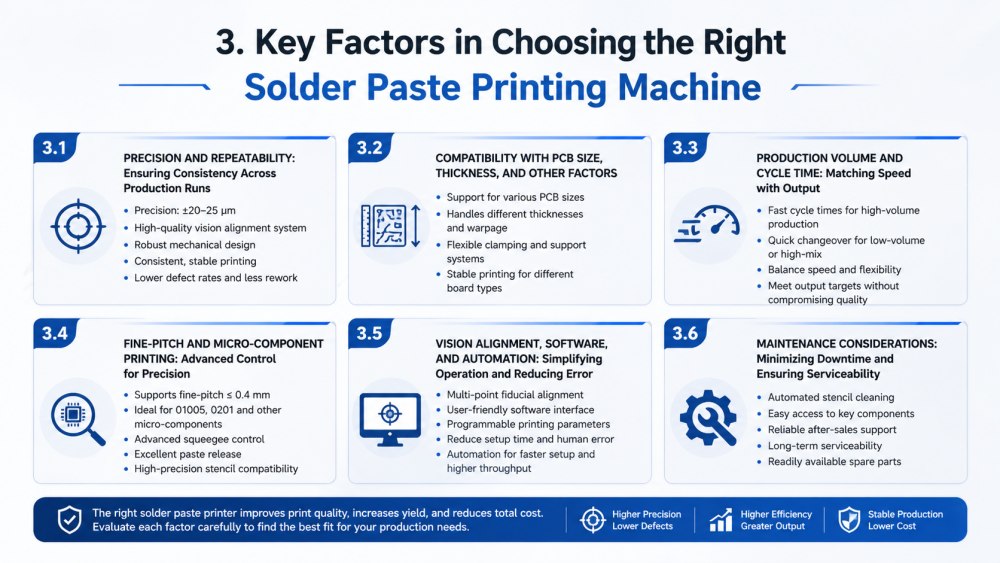

In heutigen SMT-Produktionslinien sind Präzision (±20–25 μm) und Wiederholbarkeit nicht verhandelbar, insbesondere da die Komponentengrößen immer kleiner werden. Ein Drucker mit robustem mechanischem Design und einem hochwertigen Vision-Alignment-System ist unerlässlich, um über lange Produktionsläufe hinweg eine gleichbleibend hohe Druckqualität zu gewährleisten. Die Gewährleistung dieser Fähigkeiten wirkt sich direkt auf Ihre Fehlerraten und Produktionseffizienz aus. Suchen Sie nach Geräten, die während Ihres gesamten Produktionszyklus stabile Ergebnisse liefern, um kostspielige Nacharbeiten zu vermeiden und einen reibungslosen Prozess von Anfang bis Ende zu gewährleisten.
Der von Ihnen gewählte Drucker muss Ihre spezifischen PCB-Anforderungen an Größe, Dicke und Verzugstoleranz erfüllen. Flexible Stütz- und Klemmsysteme sind von entscheidender Bedeutung, um verschiedene Produkttypen unterzubringen und einen stabilen Druck über unterschiedliche Platinenkonfigurationen hinweg zu gewährleisten. Mit der richtigen Maschine, die sich an Ihre Produktionsanforderungen anpassen kann, wird nicht nur die Druckqualität sichergestellt, sondern auch das Risiko von Defekten aufgrund von Instabilität oder Fehlausrichtung der Platine verringert.
Die Geschwindigkeit und Zykluszeit Ihres Druckers müssen mit Ihren täglichen Ausgabezielen übereinstimmen. Bei Produktionslinien mit hohem Volumen sind schnelle Zykluszeiten entscheidend, um die Nachfrage ohne Qualitätseinbußen zu befriedigen. Auf der anderen Seite können bei der Produktion kleiner Stückzahlen oder hoher Mischungen schnelle Umrüstungen und die Fähigkeit, eine Vielzahl von Plattentypen zu verarbeiten, im Vordergrund stehen. Es ist wichtig, eine Maschine zu wählen, die Geschwindigkeit und Flexibilität in Einklang bringt und sicherstellt, dass Ihre Produktionsziele ohne unnötige Verzögerungen erreicht werden.
Für die Produktion von Komponenten mit feinem Rasterabstand (0,4 mm und darunter) oder Mikrokomponenten wie 01005 und 0201 muss Ihr Drucker eine fortschrittliche Rakelsteuerung, außergewöhnliche Pastenabgabeeigenschaften und hochpräzise Schablonenkompatibilität bieten. Diese Faktoren sind entscheidend für die Gewährleistung eines präzisen Pastenauftrags bei kleineren, komplexeren Bauteilen. Wenn Ihre Produktion solche anspruchsvollen Aufgaben umfasst, achten Sie darauf, einen Drucker mit den richtigen Funktionen zu wählen, um bei diesen winzigen Maßstäben eine gleichbleibende Qualität zu gewährleisten.
Moderne Lotpastendrucker sind mit einer Mehrpunkt-Referenzausrichtung, benutzerfreundlicher Software und programmierbaren Druckparametern ausgestattet, die die Bedienung erheblich vereinfachen. Diese Funktionen verkürzen die Einrichtungszeit und minimieren menschliche Fehler, sodass auch Bediener mit minimaler Erfahrung konsistente Ergebnisse erzielen können. Die Integration von Automatisierungsfunktionen ermöglicht außerdem eine schnellere Einrichtung und einen höheren Durchsatz, wodurch Ihr Produktionsprozess reibungsloser und effizienter wird.
Automatisierte Schablonenreinigung, einfacher Zugang zu wichtigen Komponenten und zuverlässiger Kundendienst sind entscheidend für die Minimierung von Ausfallzeiten und den reibungslosen Betrieb Ihrer Produktionslinie. Um Produktionsunterbrechungen zu vermeiden, ist die Wahl eines Druckers mit langfristiger Wartungsfreundlichkeit und leicht verfügbaren Ersatzteilen von entscheidender Bedeutung. Berücksichtigen Sie bei der Bewertung von Druckern nicht nur ihre unmittelbare Leistung, sondern auch, wie einfach sie im Laufe der Zeit gewartet und unterstützt werden können.

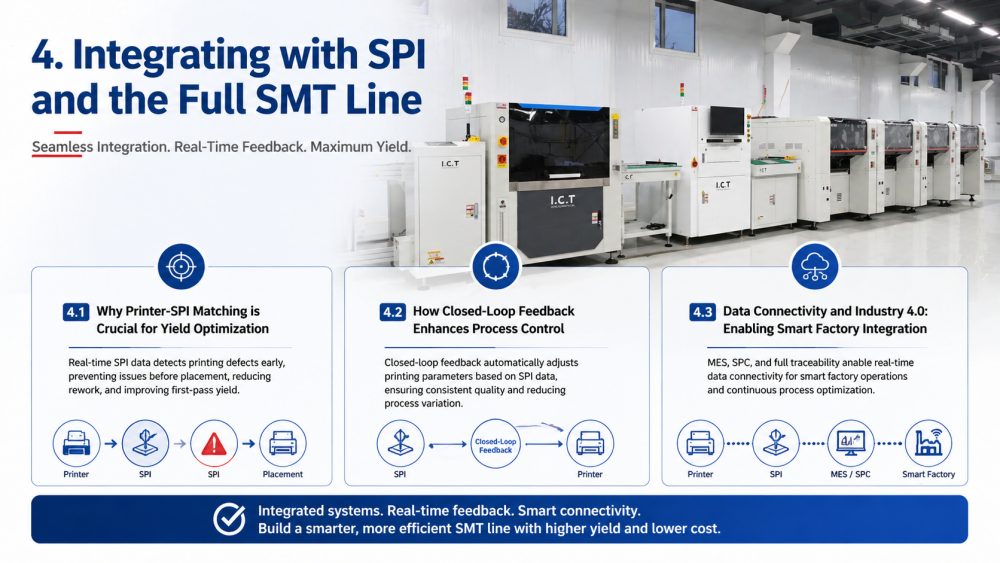

Die nahtlose Integration zwischen Ihrem Lotpastendrucker und dem 3D-SPI-System ist entscheidend für die Optimierung der Ausbeute. Echtzeit-SPI-Daten ermöglichen die sofortige Erkennung potenzieller Druckfehler wie falsches Pastenvolumen, Höhenunterschiede oder Ausrichtungsprobleme. Indem Sie diese Probleme frühzeitig im Prozess erkennen, bevor die Platine in die Bestückungsphase übergeht, können Sie kostspielige Fehler im weiteren Verlauf verhindern, Nacharbeiten reduzieren und Ihre Ausbeute beim ersten Durchgang deutlich verbessern. Für Hersteller, die ihren Produktionsprozess rationalisieren und die Effizienz maximieren möchten, ist diese Integration von entscheidender Bedeutung.
Dank der Rückmeldung im geschlossenen Regelkreis können fortschrittliche Lotpastendrucksysteme ihre Einstellungen automatisch auf der Grundlage von Echtzeitdaten aus dem SPI-System anpassen. Diese dynamische Steuerung trägt dazu bei, optimale Druckbedingungen während des gesamten Produktionslaufs aufrechtzuerhalten, wodurch Prozessschwankungen effektiv reduziert und eine gleichbleibende Qualität sichergestellt werden. Durch die kontinuierliche Feinabstimmung der Druckparameter verbessern diese Systeme die allgemeine Prozessstabilität und Produktivität , minimieren das Risiko von Fehlern und verbessern Ihre langfristige Ausgabekonsistenz.
In der heutigen intelligenten Fertigungsumgebung sind Drucker, die die MES-Integration (Manufacturing Execution System), die SPC-Datenausgabe (Statistical Process Control) und die vollständige Rückverfolgbarkeit unterstützen, von unschätzbarem Wert. Diese Funktionen ermöglichen einen intelligenten Fabrikbetrieb, indem sie Echtzeitdaten für eine kontinuierliche Prozessoptimierung bereitstellen und es Herstellern ermöglichen, die Leistung zu überwachen und spontan fundierte Entscheidungen zu treffen. Da sich die Branche auf Industrie 4.0 zubewegt, sind diese Funktionen nicht länger nur ein Luxus – sie sind unerlässlich, um wettbewerbsfähig zu bleiben, die Effizienz zu verbessern und eine vollständige Prozesstransparenz zu erreichen.
Während vollautomatische Drucker eine höhere Anfangsinvestition erfordern, sind ihre Gesamtbetriebskosten (TCO) im Laufe der Zeit oft deutlich niedriger. Dies liegt an ihrer Fähigkeit, höhere Erträge zu liefern, Arbeitskosten zu senken und Nacharbeiten zu minimieren. Konzentrieren Sie sich bei der Bewertung von Geräten nicht nur auf den Kaufpreis, sondern betrachten Sie das Gesamtbild. Es ist wichtig, die Gesamtbetriebskosten über einen Zeitraum von drei bis fünf Jahren abzuschätzen, um die langfristigen finanziellen Vorteile einer Investition in einen hochwertigen Drucker wirklich zu verstehen. Dieser Ansatz stellt sicher, dass Sie eine kluge Investition tätigen, die sich im Laufe der Zeit auszahlt, nicht erst beim Kauf.
Der ROI Ihres Lotpastendruckers hängt von mehreren Schlüsselfaktoren ab: Produktionsvolumen, Fehlerreduzierung und Arbeitsersparnis. Ein hochwertiger automatischer Drucker amortisiert sich bei Betrieben mit mittlerem bis hohem Volumen in der Regel innerhalb von 12 bis 24 Monaten, dank weniger Ausschuss, höherer Effizienz und weniger manuellen Eingriffen. Durch die Reduzierung von Fehlern und die Optimierung des Durchsatzes amortisiert sich der richtige Drucker schnell, was ihn zu einer sinnvollen Investition für Hersteller macht, die ihre Produktion ohne Qualitätseinbußen skalieren möchten.
Vergessen Sie bei der Auswahl des richtigen Druckers nicht, die versteckten Kosten wie Bedienerschulung, regelmäßige Wartung, Verbrauchsmaterialien und mögliche Ausfallzeiten zu berücksichtigen. Diese Faktoren können Ihre Gesamtkosteneffizienz erheblich beeinflussen. Führende Anbieter wie I.C.T bieten umfassende Schulungen und fortlaufenden Support und helfen Herstellern, diese versteckten Kosten zu minimieren und einen reibungslosen Produktionsablauf zu gewährleisten. Wenn Sie sich für einen Lieferanten entscheiden, der eine SMT-Lösung aus einer Hand bietet, können Sie den Ärger mit mehreren Anbietern vermeiden und sicherstellen, dass Ihre Produktionslinie effizient und kosteneffektiv bleibt.
Die Wahl der richtigen Lotpaste ist entscheidend für konsistente Ergebnisse. Achten Sie auf Faktoren wie Partikelgröße und Flussmittelaktivität, um sie an Ihre Komponenten und Prozessanforderungen anzupassen. Ebenso wichtig ist die richtige Handhabung: Stellen Sie sicher, dass die Paste richtig gelagert, allmählich aufgetaut und gleichmäßig gerollt wird, um ihre Viskosität und Gesamtleistung beizubehalten. Diese einfachen, aber entscheidenden Schritte können sich erheblich auf Ihre Druckqualität auswirken, Fehler reduzieren und die Ergiebigkeit beim ersten Durchgang verbessern.
Arbeiten Sie eng mit Schablonenlieferanten zusammen, um Parameter wie Flächenverhältnis, Seitenverhältnis und Öffnungsformen zu optimieren. Gut gestaltete Schablonen sind der Schlüssel für eine zuverlässige Pastenabgabe, insbesondere bei der Arbeit mit Komponenten mit feinem Rastermaß (z. B. 0201 oder 0,4 mm Rastermaß). Durch die Optimierung des Schablonendesigns wird sichergestellt, dass die richtige Menge Paste aufgetragen wird, wodurch Probleme wie unzureichendes Lot oder Lotbrücken vermieden werden, die sich auf die Qualität und Ausbeute des Endprodukts auswirken können.
Passen Sie wichtige Parameter wie Rakeldruck, Druckgeschwindigkeit und Schablonenabstand an die spezifischen Anforderungen jedes Produkttyps an. Die Feinabstimmung dieser Einstellungen basierend auf Ihren Materialien und Platteneigenschaften ist für die Erzielung konsistenter, hochwertiger Drucke von entscheidender Bedeutung. Darüber hinaus stellt die regelmäßige Überprüfung der Parameter sicher, dass die Maschine kalibriert bleibt, wodurch Abweichungen im Laufe der Zeit vermieden werden und die optimale Leistung bei jedem Produktionslauf aufrechterhalten wird.
Damit Ihr Druckprozess reibungslos und effizient läuft, erstellen Sie ein geplantes Kalibrierungs- und vorbeugendes Wartungsprogramm. Überprüfen Sie regelmäßig Schablonen und Druckkomponenten, um eine Eskalation der Probleme zu verhindern. Gut gewartete Geräte verlängern nicht nur die Lebensdauer des Druckers, sondern sorgen auch für eine gleichbleibende Ausgabequalität. Proaktive Pflege verhindert den allmählichen Leistungsabfall, verringert die Wahrscheinlichkeit kostspieliger Reparaturen und Ausfallzeiten und stellt sicher, dass Ihr Drucker langfristig optimal funktioniert.
Passen Sie den Druckertyp (manuell, halbautomatisch oder vollautomatisch) und die Konfiguration an Ihr spezifisches Produktionsvolumen und Ihren Produktmix an.
Legen Sie Wert auf hohe Genauigkeit, Wiederholbarkeit und Feinabstimmung, um sicherzustellen, dass der Drucker sowohl aktuelle als auch zukünftige Anforderungen erfüllt.
Sorgen Sie für eine nahtlose Integration mit SPI-Systemen und Feedback im geschlossenen Regelkreis, um den Ertrag zu maximieren und Fehler zu minimieren.
Bewerten Sie die Gesamtbetriebskosten (TCO) und nicht nur den anfänglichen Kaufpreis, um eine intelligente, langfristige Investition zu tätigen.
Wählen Sie einen zuverlässigen Partner, der leistungsstarken technischen Support und SMT-Lösungen aus einer Hand bietet, um sicherzustellen, dass Ihre Produktionslinie reibungslos und effizient läuft.
Bei I.C.T sind wir mehr als nur ein Anbieter hochwertiger Lotpastendruckmaschinen – wir sind Ihr Partner beim Aufbau einer zuverlässigen, effizienten und kostengünstigen Produktionslinie. Mit unserem umfassenden technischen Support und maßgeschneiderten SMT-Lösungen helfen wir Herstellern, ihre Abläufe zu optimieren und konsistente, qualitativ hochwertige Ergebnisse zu erzielen. Sind Sie bereit, Ihre SMT-Linie zu verbessern? Kontaktieren Sie noch heute I.C.T, um Ihre Anforderungen zu besprechen und Expertenempfehlungen zu erhalten, die zu Ihren Produktionszielen passen.
