Der Vakuumaufnahmefehler SMT tritt auf, wenn die Bestückungsmaschine eine Komponente nicht stabil aufnehmen, halten, prüfen, übertragen oder freigeben kann. Das Problem kann sich in Form einer verpassten Aufnahme, eines heruntergefallenen Bauteils, einer hohen Ausschussrate, eines Vakuumalarms, einer instabilen Platzierung oder eines wiederholten Fehlers bei der Bauteilaufnahme äußern.
In vielen Fabriken werden Vakuum- und Aufnahmefehler als einfache Düsenprobleme behandelt. Manchmal stimmt das. In der realen SMT-Produktion kann die Ursache jedoch in Düsenverschleiß, verstopftem Vakuumpfad, Zuführungsposition, Aufnahmehöhe, Zustand der Bandtasche, Bauteiloberfläche, Maschinenbeschleunigung, Sichteinstellung oder schlechter Materialhandhabung liegen. Ein guter Fehlerbehebungsprozess muss die gesamte Abholkette prüfen, nicht nur die Alarmmeldung.
In diesem Leitfaden wird erklärt, wie Ingenieure Schritt für Schritt eine Pick-and-Place-Vakuum-Fehlerbehebung durchführen und SMT Fehler bei der Komponentenaufnahme in der täglichen Produktion reduzieren können.
Inhaltsverzeichnis
Vakuum- und Aufnahmefehler treten auf, wenn die Maschine die Kontrolle über das Bauteil zwischen der Zuführung und dem Platzierungspunkt verliert. Die Maschine kann vor der Aufnahme, während der Aufnahme, während der Übertragung, während der Kameraerkennung oder im Moment der Freigabe ausfallen.
Zu den häufigsten Symptomen zählen eine verpasste Aufnahme, ein Vakuumfehleralarm, ein heruntergefallenes Bauteil, eine Bauteilausschleusung nach der Kamerainspektion, ein instabiler Bauteilwinkel und ein Platzierungsversatz. Einige Maschinen zeigen einen eindeutigen Vakuumwert oder einen Pickup-Fehlercode an. Andere zeigen nur eine wiederholte Ablehnung an einer bestimmten Zufuhr- oder Düsenposition.
Ingenieure sollten nicht davon ausgehen, dass ein Alarm einer Grundursache entspricht. Ein Vakuumalarm kann durch eine verschmutzte Düse verursacht werden, kann aber auch durch eine falsche Aufnahmehöhe, eine leere Tasche, eine schlechte Indexierung des Zuführers, eine schwache Bauteildichtfläche oder eine Verzögerung des Vakuumsensors verursacht werden.
Fehler bei der Abholung wirken sich direkt auf die Produktionseffizienz und die Materialkosten aus. Jede fehlgeschlagene Aufnahme kann die Maschine stoppen, zusätzliche Komponenten verbrauchen, den Bedienereingriff erhöhen und die Ausbeute beim ersten Durchgang verringern. Wenn die Maschine Komponenten in das Gerät fallen lässt, kann dies auch zu Verunreinigungen oder versteckten Risiken auf der nächsten Platine führen.
Bei kleinen Bauteilen, LED, ICs, Steckverbindern und Bauteilen mit ungewöhnlicher Form kann eine instabile Aufnahme schnell zu einem ernsthaften Produktionsproblem werden. Es kann zu fehlenden Bauteilen, falsch platzierten Bauteilen, Schräglage, Polaritätsfehlern oder Lötstellendefekten nach dem Reflow kommen.

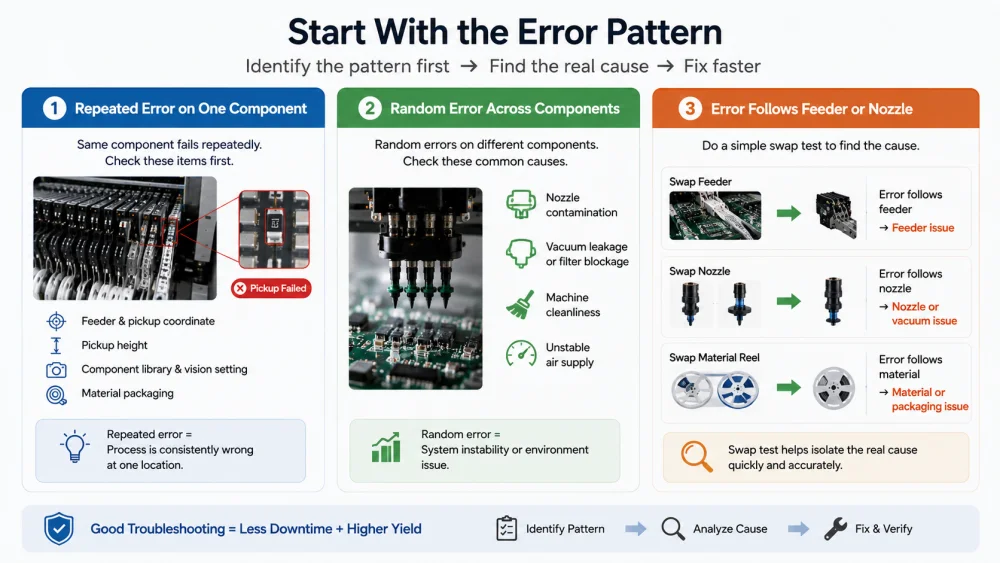

Der erste Schritt bei der Behebung von Pick-and-Place-Vakuumfehlern besteht darin, festzustellen, ob das Problem wiederholt auftritt, zufällig auftritt, mit der Zuführung, der Düse oder dem Material zusammenhängt. Das spart Zeit und verhindert unnötige Maschineneinstellungen.
Wenn dieselbe Komponente wiederholt ausfällt, sollten Ingenieure zunächst die Zuführung, die Aufnahmekoordinate, die Aufnahmehöhe, die Komponentenbibliothek und die Materialverpackung überprüfen. Ein wiederholter Fehler bedeutet normalerweise, dass der Prozess an einer Stelle dauerhaft fehlerhaft ist.
Wenn beispielsweise immer ein Widerstand an derselben Zuleitung ausfällt, landet die Düse möglicherweise nicht in der Mitte der Bandtasche. Wenn ein IC nach der Abholung immer die Kameraprüfung nicht besteht, sind möglicherweise die Paketdaten oder die Erkennungseinstellung falsch.
Wenn Ansaugfehler zufällig bei verschiedenen Komponenten auftreten, hängt das Problem eher mit einer Düsenverunreinigung, einem Vakuumleck, einer Verstopfung des Vakuumfilters, einer Maschinensauberkeit oder einer instabilen Luftversorgung zusammen. Zufällige Fehler können auch auftreten, wenn die Maschine für eine schwierige Komponentengruppe zu schnell läuft.
Zufällige Fehler sollten anhand der Düsennummer, der Kopfnummer, der Zuführposition, des Komponententyps, der Rollencharge und der Produktionszeit verfolgt werden. Diese Verfolgung zeigt oft ein Muster, das bei einer einzigen Platineninspektion nicht offensichtlich ist.
Ein einfacher Swap-Test ist sehr nützlich. Wenn der Defekt auf den Feeder folgt, nachdem er an eine andere Position bewegt wurde, ist wahrscheinlich der Feeder die Ursache. Wenn der Defekt auf die Düsennummer zurückzuführen ist, ist wahrscheinlich die Düse oder der Vakuumpfad die Ursache. Wenn der Fehler auf die Materialrolle zurückzuführen ist, kann das Problem an der Komponentenverpackung oder der Materialqualität liegen.
Diese Methode ist praktisch, da sie maschinenweite Probleme von lokalen Hardwareproblemen trennt.
Die Düse ist der direkteste Teil des Tonabnehmersystems. Ein kleines Problem mit der Düse kann zu fehlender Aufnahme, schwachem Vakuum, heruntergefallenen Komponenten und Fehlsichtigkeit führen.
Die Düse muss zur Bauteilgröße, Form, Gewicht und Aufnahmefläche passen. Wenn die Düse zu klein ist, bietet sie möglicherweise nicht genügend Vakuumhaltekraft. Wenn die Düse zu groß ist, kann sie die Bandtasche treffen, die Abdeckung des Einzugs berühren, das Teil außermittig erfassen oder wichtige Sichtmerkmale verdecken.
Eine gute Düse sollte die stärkste flache Oberfläche des Bauteils berühren, ohne das Gehäuse zu beschädigen. Für Steckverbinder, Induktoren, Abschirmungen, Linsen, Schalter und unregelmäßige Komponenten reicht eine Standarddüse möglicherweise nicht aus. Für eine stabile Aufnahme ist möglicherweise eine spezielle Düse erforderlich.
Staub, Papierfasern, Lötpaste, Flussmittelrückstände, Öl und Bauteilreste können die Abdichtung zwischen der Düse und der Bauteiloberfläche beeinträchtigen. Selbst ein kleiner Partikel kann zu einem Vakuumleck führen. Dies ist eine der häufigsten Ursachen für einen intermittierenden SMT Vakuumansaugfehler.
Ingenieure sollten die Düse unter Vergrößerung prüfen, sie mit der richtigen Methode reinigen und sicherstellen, dass das Luftloch nicht blockiert ist. Wenn dieselbe Düse nach der Reinigung wiederholt einen Aufnahmefehler verursacht, sollte sie ersetzt werden.
Eine verschlissene Düse kann ihre Ebenheit verlieren. Eine beschädigte Düse kann eine abgebrochene Kante, eine zerkratzte Oberfläche oder ein vergrößertes Loch aufweisen. Dadurch wird die Vakuumhaltung insbesondere bei kleinen Bauteilen und leichten Paketen instabil.
Fabriken sollten nicht warten, bis eine Düse vollständig ausfällt. Der Düsenzustand sollte Teil der vorbeugenden Wartung sein. Die Verfolgung der Düsenlebensdauer anhand der Nutzungsanzahl, des Komponententyps und der Fehlerhistorie trägt dazu bei, wiederholte Fehler bei der Komponentenaufnahme zu verhindern.

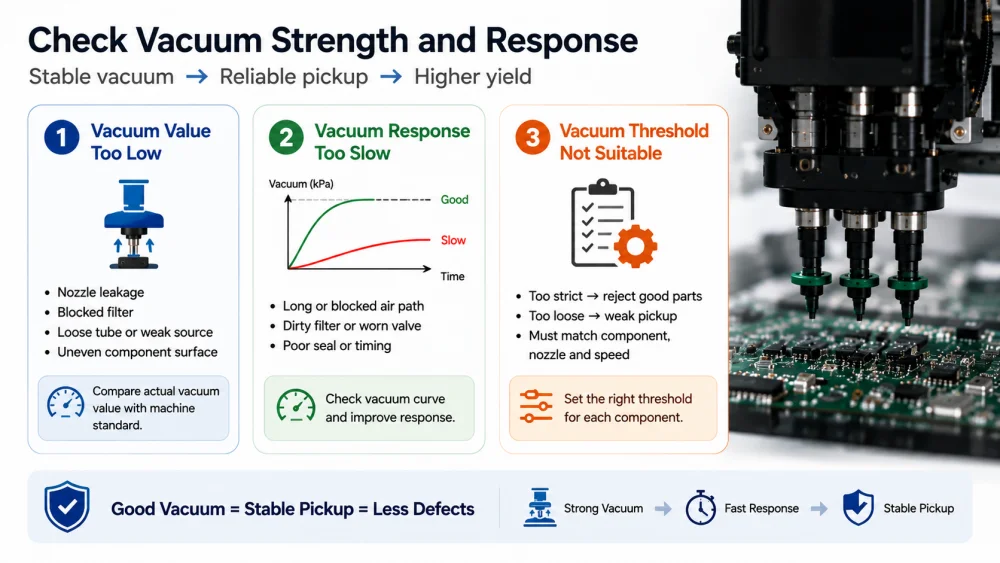

Die Vakuum-Fehlerbehebung sollte sowohl die Vakuumstärke als auch die Vakuumreaktion umfassen. Eine Maschine erreicht möglicherweise langsam das erforderliche Vakuumniveau oder es kann während der Kopfbewegung schwanken. Beide Bedingungen können zu einem Abholfehler führen.
Ein niedriger Vakuumwert bedeutet, dass die Düse das Bauteil nicht sicher halten kann. Zu den Ursachen können Leckagen an der Düse, ein verstopfter Vakuumfilter, ein loser Vakuumschlauch, eine beschädigte Dichtung, ein Ventilproblem oder eine schwache Vakuumquelle gehören. Ein niedriges Vakuum kann auch auftreten, wenn die Bauteiloberfläche uneben ist und nicht richtig abdichten kann.
Ingenieure sollten den tatsächlichen Vakuumwert mit dem Maschinenstandard für den Komponententyp vergleichen. Sie sollten auch prüfen, ob sich der Wert ändert, nachdem die Düse ausgetauscht, der Filter gereinigt oder ein anderer Kopf verwendet wurde.
Die Reaktionszeit des Vakuums ist wichtig, da sich die Maschine nach der Aufnahme schnell in Bewegung setzt. Wenn sich das Vakuum zu langsam aufbaut, kann es sein, dass das Bauteil beim Beschleunigen des Kopfes nicht vollständig gesichert ist. Dies kann dazu führen, dass Komponenten herunterfallen, die Aufnahme verzerrt ist oder die Kamera nicht funktioniert.
Eine langsame Reaktion kann auf einen langen oder verstopften Luftweg, einen verschmutzten Filter, ein verschlissenes Ventil, eine schlechte Dichtung oder einen falschen Zeitparameter zurückzuführen sein. Ingenieure sollten die Vakuumkurve überprüfen, wenn die Maschine diese Daten liefert.
Einige Maschinen ermöglichen komponentenspezifische Einstellungen des Vakuumschwellenwerts. Wenn der Schwellenwert zu streng ist, kann die Maschine gute Aufnahmen zurückweisen und die Materialverschwendung erhöhen. Wenn der Schwellenwert zu locker ist, akzeptiert die Maschine möglicherweise schwache Tonabnehmer und erzeugt später fehlende oder fallengelassene Komponenten.
Der Schwellenwert sollte zur Bauteilgröße, zum Gewicht, zur Oberfläche, zum Düsentyp und zur Produktionsgeschwindigkeit passen. Es sollte nicht blind von einem anderen Paket kopiert werden, das nur ähnlich aussieht.
Bei vielen Vakuumfehlern handelt es sich tatsächlich um Probleme bei der Präsentation des Feeders. Befindet sich die Komponente nicht unter der Düsenmitte, meldet die Maschine möglicherweise einen Vakuumaufnahmefehler, obwohl das Vakuumsystem in Ordnung ist.
Wenn die X/Y-Koordinate der Aufnahme falsch ist, berührt die Düse möglicherweise die Bauteilkante, die Wand der Klebebandtasche oder einen leeren Bereich. Dies kann zu einer verpassten Aufnahme, einer außermittigen Aufnahme, einer verkippten Aufnahme oder einer instabilen Vakuumdichtung führen.
Ingenieure sollten die Aufnahmeposition anhand der tatsächlichen Komponente im Feeder einlernen oder überprüfen. Die Düse sollte in der richtigen Komponentenmitte landen, nicht nur in der theoretischen Taschenmitte.
Wenn die Aufnahmehöhe zu hoch ist, berührt die Düse die Komponente möglicherweise nicht fest genug, um eine Vakuumdichtung zu erzeugen. Wenn die Aufnahmehöhe zu niedrig ist, kann die Düse das Bauteil in die Tasche drücken, das Teil beschädigen oder eine Seitenkraft erzeugen, die das Bauteil dreht.
Die Aufnahmehöhe sollte anhand der tatsächlichen Tiefe der Bandtasche, der Bauteildicke, der Düsenlänge und dem Zustand des Zuführers überprüft werden. Dies ist besonders wichtig für dünne Komponenten, hohe Komponenten und lose Taschenverpackungen.
Bei der Feeder-Indizierung muss jede Komponente in derselben Aufnahmeposition platziert werden. Wenn das Band ungleichmäßig vorgeschoben wird, ist auch die Aufnahme ungleichmäßig. Es kann sein, dass die Düse mehrere Zyklen lang richtig greift und dann zufällig ausfällt.
Häufige Ursachen sind verschlissenes Kettenrad, beschädigtes Bandloch, lockere Abdeckung, falsche Tonhöheneinstellung, schlechte Bandspannung oder verschmutzter Einzugsmechanismus. Die Wartung des Feeders sollte einen Indexierungstest, eine Reinigung, eine Kalibrierung und eine Inspektion des Abdeckbandpfads umfassen.

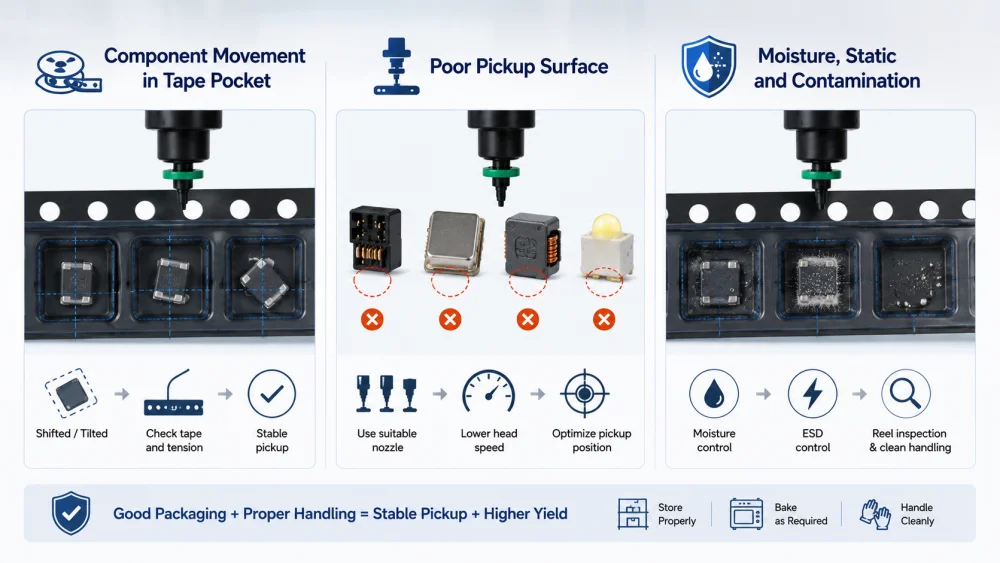

SMT Fehler bei der Komponentenaufnahme werden manchmal eher durch die Materialverpackung als durch die Maschinenhardware verursacht. Nur wenn das Bauteil stabil und wiederholgenau bereitgestellt wird, kann die Maschine zuverlässig kommissionieren.
Kleine oder leichte Komponenten können sich in der Bandtasche bewegen. Wenn das Teil vor der Aufnahme verschoben, geneigt oder gedreht wird, kann die Düse es möglicherweise außermittig aufnehmen. Dies kann zu schwachem Vakuum, herunterfallenden Komponenten oder Sehstörungen führen.
Ingenieure sollten die Position der Komponenten vor der Abholung beobachten. Wenn sich das Teil nach dem Abziehen des Abdeckbands oder der Indexierung des Feeders bewegt, sollte die Verpackung überprüft werden. Möglicherweise sind eine langsamere Indexierungsgeschwindigkeit, eine angepasste Deckbandspannung oder eine bessere Materialverpackung erforderlich.
Einige Komponenten haben keine ebene oder saubere Aufnahmeoberfläche. Eine raue, gewölbte, poröse oder unregelmäßige Oberfläche erschwert das Vakuumieren. Dies ist häufig bei Steckverbindern, Abschirmungen, Induktivitäten, Transformatoren, Linsen und einigen LED-Gehäusen der Fall.
In diesem Fall kann ein stärkeres Vakuum das Problem möglicherweise nicht lösen. Die bessere Lösung kann eine andere Düsenform, eine größere Kontaktfläche, eine geringere Kopfgeschwindigkeit oder eine spezielle Aufnahmeposition sein.
Feuchtigkeit, statische Elektrizität und Verunreinigungen können dazu führen, dass Komponenten am Klebeband, der Abdeckfolie, der Taschenwand oder der Düsenseite haften bleiben. Dies kann zu einer verpassten Aufnahme, einer doppelten Aufnahme oder einem Komponentenabfall führen. JEDEC J-STD-033 bietet Handhabungshinweise für feuchtigkeits- und reflowempfindliche oberflächenmontierte Geräte, die für die Kontrolle der Lagerung und Vorbereitung empfindlicher Gehäuse nützlich sind.
Das Material sollte gemäß den Werksverfahren gelagert und gehandhabt werden. Feuchtigkeitskontrolle, Backkontrolle, Rolleninspektion und saubere Handhabung können Schwankungen bei der Aufnahme reduzieren.
Nicht jeder Pickup-Ausfall passiert am Feeder. Manchmal wird das Bauteil erfolgreich aufgenommen, aber die Kamera weist es zurück, weil die Maschine seine Form, Position, Polarität oder den Leitungszustand nicht bestätigen kann.
Wenn die Daten der Komponentenbibliothek falsch sind, kann es sein, dass das Bildverarbeitungssystem die Komponente nach der Aufnahme zurückweist. Eine falsche Körpergröße, Dicke, Kontur, Leitungsposition, Polaritätsmarkierung oder ein falsches Erkennungsfenster können zu einer falschen Zurückweisung führen.
Ingenieure sollten die reale Komponente mit den Paketdaten vergleichen. Dies ist wichtig nach Komponentenaustausch, Einführung neuer Produkte, Lieferantenwechsel oder manueller Bibliotheksbearbeitung.
Die Sichtbeleuchtung muss zur Bauteiloberfläche passen. Glänzendes Metall, schwarzes Gehäuse, transparente Linse, weißes Keramikgehäuse und kleine Polaritätsmarkierungen erfordern möglicherweise eine andere Beleuchtung oder einen anderen Schwellenwert. Schlechte Beleuchtung kann dazu führen, dass ein guter Pickup wie ein schlechter Pickup aussieht.
Wenn die abgelehnte Komponente bei der manuellen Inspektion normal aussieht, sollten Ingenieure das Kamerabild, die Beleuchtungsstärke, den Kantenschwellenwert, die Polaritätserkennung und den zulässigen Korrekturbereich überprüfen.
Aufnahme und Sicht sollten gemeinsam überprüft werden. Eine Kameraabweisung kann durch eine wirklich schlechte Aufnahme verursacht werden, sie kann aber auch durch eine schlechte Sichteinstellung verursacht werden. Ingenieure sollten Aufnahmeposition, Düsennummer, Vakuumwert, Kamerabild und Ablehnungsgrund vergleichen.
Für eine umfassendere Prozessansicht, die Zufuhr-, Düsen-, Vakuum-, Sicht- und Platzierungssymptome miteinander verbindet, können Ingenieure auch diesen SMT Pick-and-Place-Fehlerbehebungsleitfaden lesen.
Maschinenparameter können einen marginalen Aufnahmezustand verbessern oder verschlechtern. Wenn Hardware- und Materialprüfungen das Problem nicht vollständig lösen, sollten Ingenieure Geschwindigkeit, Beschleunigung, Verweilzeit und Freigabekontrolle überprüfen.
Durch die Aufnahmeverweilzeit kann die Düse das Bauteil berühren und ein Vakuum aufbauen, bevor sie sich wegbewegt. Bei zu kurzer Verweilzeit kann es sein, dass das Bauteil nicht vollständig befestigt ist. Dies ist häufig bei größeren, schwereren oder unregelmäßigen Bauteilen der Fall.
Eine geringfügige Erhöhung der Verweilzeit kann die Stabilität verbessern, jedoch möglicherweise die Maschinengeschwindigkeit verringern. Das Ziel besteht nicht darin, die gesamte Linie zu verlangsamen. Ingenieure sollten nach Möglichkeit nur die betroffene Komponente optimieren.
Eine schnelle Bewegung erhöht die Kraft, die beim Transfer auf das Bauteil einwirkt. Wenn die Aufnahme leicht außermittig ist oder das Vakuum nur marginal ist, kann eine hohe Beschleunigung dazu führen, dass sich das Teil bewegt oder herunterfällt. Die Reduzierung der Geschwindigkeit für die betroffene Komponente ist ein nützlicher Test.
Wenn sich die Fehler nach einer Geschwindigkeitsreduzierung verringern, sollte das Team die Beschleunigung, den Aufnahmezustand, die Düsenauswahl oder die Zufuhrstabilität anpassen, bevor es zur Hochgeschwindigkeitsproduktion zurückkehrt.
Beim Platzieren muss das Vakuum im richtigen Moment entweichen. Bei verzögerter Freigabe kann es passieren, dass sich das Bauteil mit der Düse wieder anhebt. Bei zu starker Blasluft kann es passieren, dass sich das Bauteil auf der Lotpaste bewegt oder umkippt.
Der Freigabeparameter sollte überprüft werden, wenn die Komponente richtig ausgewählt wurde, aber nach der Platzierung fehlt. Eine Prüfung vor dem Reflow-Löten hilft zu bestätigen, ob das Bauteil tatsächlich auf dem Pad platziert wurde.
Inspektionsdaten helfen, Vermutungen vorzubeugen. Der SMT-Vakuumaufnahmefehler sollte durch Maschinenprotokoll, visuelle Beobachtung, AOI-Ergebnis, SPI-Ergebnis und Fehlermusterverfolgung bestätigt werden.
Maschinenprotokolle können Aufnahmefehler, Vakuumfehler, Erkennungsablehnung, Düsennummer, Kopfnummer, Zuführnummer und Komponentenreferenz anzeigen. Diese Daten sollten exportiert oder aufgezeichnet werden, bevor Bediener wiederholt Alarme zurücksetzen.
Trenddaten sind nützlicher als ein Alarm. Wenn dieselbe Düse wiederholt Fehler verursacht, sollten die Düse und der Vakuumpfad überprüft werden. Wenn ein Feeder wiederholt Fehler verursacht, sollten die Feeder-Indizierung und die Aufnahmekoordinaten überprüft werden.
AOI kann fehlende Komponenten, falsche Polarität, Schräglage und Platzierungsfehler erkennen. SPI kann das Lotpastenvolumen und den Versatz vor der Platzierung anzeigen. Wenn vor dem Reflow eine Komponente fehlt, liegt die Ursache wahrscheinlich in der Aufnahme, Übertragung oder Freigabe. Wenn es vor dem Aufschmelzen vorhanden ist, aber nach dem Aufschmelzen fehlt oder verschoben wird, sollten die Bedingungen der Lotpaste und des Aufschmelzens überprüft werden.
IPC weist darauf hin, dass IPC J-STD-001 und IPC-A-610 häufig zusammen für die Prozesssteuerung und Abnahmeanforderungen der Elektronikmontage Diese Standards helfen Fabriken dabei, konsistente Inspektions- und Qualitätsbeurteilungsregeln festzulegen. verwendet werden .
Ingenieure sollten jeweils nur einen Faktor ändern. Sie können die Düse reinigen oder austauschen, die Einzugsposition wechseln, die Rolle wechseln, die Aufnahmehöhe anpassen, die Geschwindigkeit reduzieren oder den Vakuumfilter überprüfen. Wenn zu viele Einstellungen auf einmal geändert werden, kann das Team zwar das Symptom beheben, aber die eigentliche Ursache nicht herausfinden.
Eine gute Fehlerbehebungsaufzeichnung sollte den ursprünglichen Fehler, die vermutete Ursache, die vorgenommene Änderung, das Testergebnis und die endgültige Korrekturmaßnahme enthalten. Dadurch entstehen nützliche Erkenntnisse für die zukünftige Produktion.
Der Vakuum-Pickup-Fehler SMT wird normalerweise durch Instabilität in der gesamten Pickup-Kette verursacht. Zu den häufigsten Ursachen gehören falsche Düsengröße, verschmutzte Düse, verschlissene Düsenspitze, niedriger Vakuumwert, langsame Vakuumreaktion, falsche Aufnahmekoordinate, falsche Aufnahmehöhe, Indexierungsfehler des Feeders, instabile Bandtasche, schlechte Bauteiloberfläche und falsche Sichteinstellung.
Die beste Methode zur Fehlerbehebung besteht darin, mit dem Fehlermuster zu beginnen und dann der Reihe nach Düse, Vakuum, Zuführung, Material, Sicht und Maschinenparameter zu überprüfen. Ingenieure sollten Tests und Inspektionsdaten austauschen, um Vermutungen zu vermeiden. Ein wiederholter Abholfehler weist normalerweise auf Setup-, Feeder- oder Paketdaten hin. Ein zufälliger Fehler deutet häufig auf Düsenverschleiß, Vakuumleckage, Maschinensauberkeit oder Materialabweichungen hin.
