Beim Stickstoff- und Luft-Reflow-Löten wird der gleiche grundlegende Heizzyklus verwendet, sie erzeugen jedoch unterschiedliche Atmosphären um den PCB. Beim Luftrückfluss wird die umgebende Atmosphäre genutzt. Beim Stickstoff-Reflow wird ein Großteil dieser Luft durch ein Inertgas ersetzt, um den Sauerstoff während des Erhitzens zu reduzieren.
Die bessere Wahl hängt von der Baugruppe, der Lotpaste, der Oberflächenbeschaffenheit, dem Qualitätsziel, dem Produktionsvolumen und den Betriebskosten ab. Stickstoff kann die Prozessmarge verbessern, ist jedoch nicht automatisch für jede SMT-Linie erforderlich.
Beim Luft-Reflow bewegt sich der PCB durch erhitzte Zonen, während normale Luft die Lotpaste und die Komponenten umgibt. Flussmittel entfernt Oberflächenoxide, während die Paste schmilzt, und das Lot bildet während der Reflow-Phase die Verbindung.
Das Luft-Reflow-Verfahren ist einfach zu bedienen und erfordert keine kontinuierliche Stickstoffzufuhr. Es eignet sich häufig für Standardbaugruppen mit stabiler Paste, großzügiger Pad-Geometrie und ausreichendem Prozessspielraum.
Beim Stickstoff-Reflow führt der Ofen Stickstoff in den Prozesstunnel ein. Das Gas verdrängt Sauerstoff und verringert die Gefahr einer Oxidation, während die Platine heiß ist.
Der vollständige Leitfaden zum Stickstoff-Reflow-Löten erklärt, wie die Atmosphärenkontrolle mit Profilierung, Druck, Platzierung und Inspektion zusammenwirkt.
Sauerstoff reagiert bei erhöhter Temperatur mit Kupfer, Bauteilanschlüssen und Lotpulver. Oxidschichten können dazu führen, dass sich geschmolzenes Lot langsamer ausbreitet und das Risiko einer Nichtbenetzung oder inkonsistenter Verrundungen erhöht.
Stickstoff reduziert den für diese Reaktion verfügbaren Sauerstoff. Der Vorteil ist normalerweise bei freiliegendem Kupfer, schwierigen Oberflächen, kleinen Pads und bleifreien Hochtemperaturprozessen deutlicher sichtbar.
Flussmittel entfernt Oxide beim Erhitzen, seine Aktivität ist jedoch durch Zeit und Temperatur begrenzt. Eine sauerstoffarme Umgebung kann die vom Flussmittel benötigte Arbeit reduzieren und ein breiteres Prozessfenster bieten.
Dies bedeutet nicht, dass Stickstoff eine gute Flussmittelauswahl ersetzen kann. Die Lagerung der Paste, der Zustand der Schablone, das Druckvolumen und das Wärmeprofil bleiben von entscheidender Bedeutung.

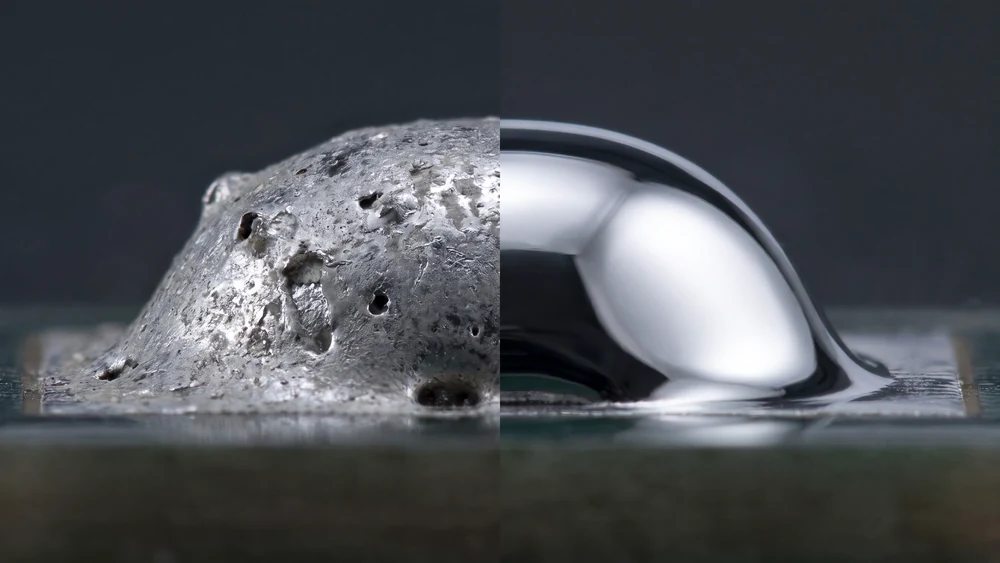

Durch eine gute Benetzung entsteht eine dauerhafte Verbindung zwischen Lot, Pad und Bauteilanschluss. In einer Luftatmosphäre kann die Oxidation die Ausbreitung des Lots auf einigen Oberflächen verlangsamen. Stickstoff kann dazu beitragen, dass sich das Lot gleichmäßiger verteilt.
Bei schwierigen Leiterplatten sollten die Lötbenetzung und die Qualität der Verbindungen anhand der tatsächlich hergestellten Leiterplatten bewertet werden und nicht nur anhand des optischen Erscheinungsbilds beurteilt werden.
Stickstoff kann Nichtbenetzung, Entnetzung, Lotkugeln und eine instabile Kehlnahtform verringern. Bei Defekten, die durch zu viel Paste, schlechte Ausrichtung, beschädigte Pads oder ein falsches Wärmeprofil verursacht werden, hat dies möglicherweise nur geringe Auswirkungen.
Trennen Sie Mängel nach Ursache. Eine niedrigere Gesamtfehlerrate ist sinnvoll, das Prozessteam sollte aber auch wissen, welche Fehlerkategorie sich geändert hat.
Fine-Pitch-Komponenten haben kleine Pads und einen begrenzten Prozessspielraum. Eine kleine Änderung des Lotvolumens, der Oxidation oder des thermischen Gleichgewichts kann zu Brückenbildung oder unvollständiger Benetzung führen.
Bei der Feinmontage mit SMT kann Stickstoff die Konsistenz verbessern, wenn die Oberflächenbeschaffenheit und der Kleister der Platine bereits gut kontrolliert sind.
Automobil-, Medizin-, Luft- und Raumfahrt-, Leistungselektronik- und Industriesteuerungsprodukte erfordern möglicherweise stärkere Prozessnachweise. Wenn eine Kundenspezifikation oder ein interner Zuverlässigkeitsstandard einen niedrigen Sauerstoffgehalt erfordert, kann ein Stickstoff-Reflow erforderlich sein.
Bei der Entscheidung sollten auch die Kosten für Feldausfälle berücksichtigt werden. Ein geringer Gasaufwand kann sinnvoll sein, wenn dadurch teure Nacharbeiten, Ausschuss oder Garantierisiken vermieden werden.
Bleifreie Legierungen erfordern häufig höhere Spitzentemperaturen als Zinn-Blei-Legierungen. Höhere Temperaturen erhöhen den Oxidationsdruck und verkürzen die für die Flussmittelaktivität verfügbare Zeit.
Der bleifreie Stickstoff-Reflow -Prozess kann die Benetzungsstabilität verbessern, insbesondere wenn SAC-Legierungen für anspruchsvolle Platinenoberflächen verwendet werden.
Viele bleifreie Baugruppen laufen erfolgreich in Luft. Eine geeignete Paste, eine saubere Oberfläche, ein korrektes Profil und ein geeignetes Pad-Design können einen ausreichenden Prozessspielraum bieten.
Führen Sie einen Vergleich durch, bevor Sie die Ausrüstung wechseln. Vergleichen Sie die gleiche Platte in Luft und Stickstoff, während Sie die Pastenmenge, die Fördergeschwindigkeit, das Wärmeprofil und das Lademuster konstant halten.
Es gibt kein einheitliches Sauerstoffziel für jedes Produkt. Der richtige Wert hängt von der Legierung, der Pastenchemie, der Platinenoberfläche, dem Komponentenabstand, der thermischen Masse und den Zuverlässigkeitserwartungen ab.
Der Stickstoff-Reflow-Sauerstoffgehalt sollte zusammen mit der Sensorposition, dem normalen Belastungszustand, der Alarmgrenze und der Aktionsgrenze definiert werden.

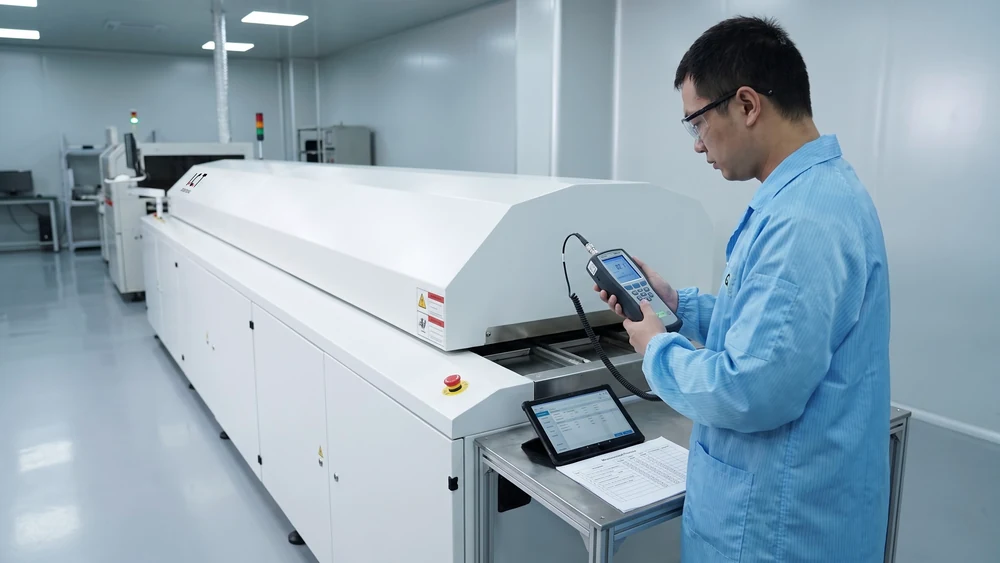

Lassen Sie den Ofen vor der Messung thermisch stabil werden. Zeichnen Sie Sauerstoff, Stickstofffluss, Zonentemperaturen, Fördergeschwindigkeit und Plattenbeladung auf. Messwerte bei geöffneten Türen oder ohne normale Belastung können irreführend sein.
Kalibrieren Sie den Sauerstoffanalysator gemäß den Anweisungen des Herstellers. Eine fehlerhafte Probenahmeleitung oder eine verzögerte Sensorreaktion können einen stabilen Prozess instabil erscheinen lassen.
Luftrückfluss vermeidet Kosten für den Kauf, die Lagerung und den Vertrieb von Stickstoff. Möglicherweise ist auch eine geringere Wartung der Atmosphäre erforderlich. Dies kann es für Produkte mit geringerem Volumen oder Baugruppen mit großer Prozesstoleranz attraktiv machen.
Stickstoff-Reflow erhöht den Gasverbrauch, das Versorgungsmanagement, die Leckprüfung, die Wartung des Analysators und die Gerätekontrolle. Die Gaskosten hängen von der Durchflussrate, den Betriebsstunden, den Spülzyklen, dem Standby-Modus und der Leckage ab.
Nutzen Sie eine praktische Berechnung des Stickstoffverbrauchs, bevor Sie die beiden Verfahren vergleichen.
Eine zuverlässige SMT-Reflow-Ofenplattform sollte eine stabile Temperaturkontrolle, effektive Abdichtung, einstellbare Abluft, Sauerstoffüberwachung und zugängliche Wartungspunkte bieten.
Für eine neue Linie sollten die Atmosphärenanforderungen zusammen mit dem Drucker, dem Bestückungsautomaten, dem Inspektionssystem und der Rückverfolgbarkeitssoftware überprüft werden.
Beginnen Sie mit einem produktionsrepräsentativen Vorstand. Verwenden Sie dieselbe Schablone, Paste, dasselbe Komponentenprogramm, dieselbe Fördergeschwindigkeit und dasselbe thermische Profil. Vergleichen Sie die Luft- und Stickstoffbedingungen mit genügend Brettern, um normale Schwankungen zu erfassen.
Messen Sie die Ausbeute beim ersten Durchgang, Nichtbenetzung, Brückenbildung, Hohlräume, Lotkugeln, Nacharbeitszeit und Inspektionsergebnisse. Fügen Sie Querschnitte oder Zuverlässigkeitstests hinzu, wenn das Produkt dies erfordert.
Vergleichen Sie nicht nur die Kosten für Luft und Stickstoff. Berücksichtigen Sie Ausschuss, Nacharbeit, Linienunterbrechungen, Inspektionszeit, Kundenfreigabe und Zuverlässigkeit vor Ort.
Wenn die beiden Prozesse das gleiche Ergebnis liefern, ist Luft möglicherweise wirtschaftlicher. Wenn Stickstoff einen wiederkehrenden Defekt beseitigt oder eine hochwertige Baugruppe schützt, können die zusätzlichen Kosten gerechtfertigt sein.
Nachdem der Stickstoffprozess stabil ist, überprüfen Sie die Dichtungen, das Abgasgleichgewicht, den Versorgungsdruck und die Standby-Einstellungen. Wenden Sie die Stickstoffflussoptimierung in kleinen Schritten an und überprüfen Sie sowohl die Sauerstoffrückgewinnung als auch die Verbindungsqualität.
Nein. Stickstoff bietet eine sauerstoffärmere Atmosphäre, aber der Wert hängt von der Platine und dem Prozess ab. Für Standardbaugruppen kann ein Luftrückfluss völlig ausreichend sein. Ein kontrollierter Vergleich liefert bessere Beweise als eine allgemeine Annahme.
Nein. Stickstoff kann Oxidationsfehler wie Nichtbenetzung oder inkonsistente Verrundungen reduzieren. Druckfehler, unzureichende Paste, schlechte Platzierung, Verunreinigungen, thermisches Ungleichgewicht oder beschädigte Komponenten werden dadurch nicht beseitigt.
Das Ziel sollte sich aus dem Pastenlieferanten, den Kundenanforderungen und dem Produktionsversuch ergeben. Definieren Sie einen normalen Betriebswert und klare Alarmgrenzen. Geben Sie immer an, wo und unter welchem Belastungszustand Sauerstoff gemessen wird.
Nein. Viele bleifreie Produkte funktionieren erfolgreich in der Luft. Stickstoff ist nützlicher, wenn hohe Temperaturen, feines Rastermaß, schwierige Oberflächen oder Zuverlässigkeitsanforderungen ein enges Prozessfenster schaffen.
Messen Sie den tatsächlichen Durchfluss, reparieren Sie Lecks, gleichen Sie die Abgase aus, verwenden Sie geeignete Standby-Einstellungen und reduzieren Sie den Durchfluss erst nach der Validierung. Gaseinsparungen sollten niemals auf Kosten eines instabilen Sauerstoffgehalts oder einer schlechteren Verbindungsqualität gehen.
Überprüfen Sie den Stickstoffversorgungsdruck, die Ventile, Filter, Türdichtungen, Zugangsplatten, Ablufteinstellungen, die Beladung der Platine und den Zustand des Analysators. Zeichnen Sie das Ereignis auf und bestätigen Sie den Messwert nach Korrekturmaßnahmen.
