Im schnell wachsenden Bereich der Leistungselektronik spielt das Reflow-Löten eine entscheidende Rolle bei der Montage von Leistungssteuergeräten wie Wechselrichtern, Netzteilen und Elektrofahrzeugsystemen (EV). Diese Komponenten sind für die Steuerung der Energieumwandlung und -verteilung, häufig in Hochleistungsanwendungen, von entscheidender Bedeutung.
Allerdings sind die mit dem Reflow-Löten für Leistungselektronik PCBA (Printed Circuit Board Assembly) verbundenen Herausforderungen aufgrund der besonderen Anforderungen von Leistungskomponenten erheblich.
In diesem Artikel werden die größten Herausforderungen beim Reflow-Löten erörtert, mit denen die Leistungselektronik konfrontiert ist, darunter Wärmemanagement, PCB-Verzug, Lötfehler und die Optimierung von Temperaturprofilen.
Darüber hinaus werden wir fortschrittliche Techniken und die Integration von Automatisierung und Qualitätskontrolle untersuchen, um den Reflow-Lötprozess für Leistungselektronik zu verbessern.
Bei der Leistungselektronik handelt es sich häufig um Hochleistungskomponenten wie Leistungshalbleiter und große Kondensatoren, die tendenziell eine hohe thermische Masse aufweisen. Das bedeutet, dass das Aufheizen und Abkühlen im Vergleich zu kleineren Komponenten länger dauert. Beim Reflow-Löten ist es entscheidend, eine gleichmäßige Erwärmung über den gesamten PCB zu erreichen. Das Vorhandensein von Komponenten mit hoher thermischer Masse kann zu einer ungleichmäßigen Erwärmung führen, was zu lokalen Temperaturschwankungen führt, die die Integrität der Lötverbindung beeinträchtigen können.
Dies ist besonders problematisch, wenn es um empfindliche Bauteile geht, die empfindlich auf übermäßige Hitze reagieren, weshalb eine gleichmäßige Temperaturkontrolle für eine hochwertige Lötung von entscheidender Bedeutung ist.
Eine weitere thermische Herausforderung beim Reflow-Löten in der Leistungselektronik PCBA ist die Gefahr eines Thermoschocks. Die hohen Wärmegradienten, die während der Aufheiz- und Abkühlphase beim Reflow-Löten entstehen, können dazu führen, dass sich Bauteile unterschiedlich schnell ausdehnen und zusammenziehen. Dieser Ausdehnungsunterschied kann zu Rissen oder Brüchen von Bauteilen führen, insbesondere bei Hochleistungsmodulen mit komplexer Konstruktion.
Darüber hinaus können Lötverbindungen versagen, wenn die Temperaturänderung zu schnell erfolgt. Die Verwaltung thermischer Profile und die Verringerung der Wahrscheinlichkeit eines Thermoschocks sind für die Gewährleistung langfristiger Zuverlässigkeit und Leistung von entscheidender Bedeutung.

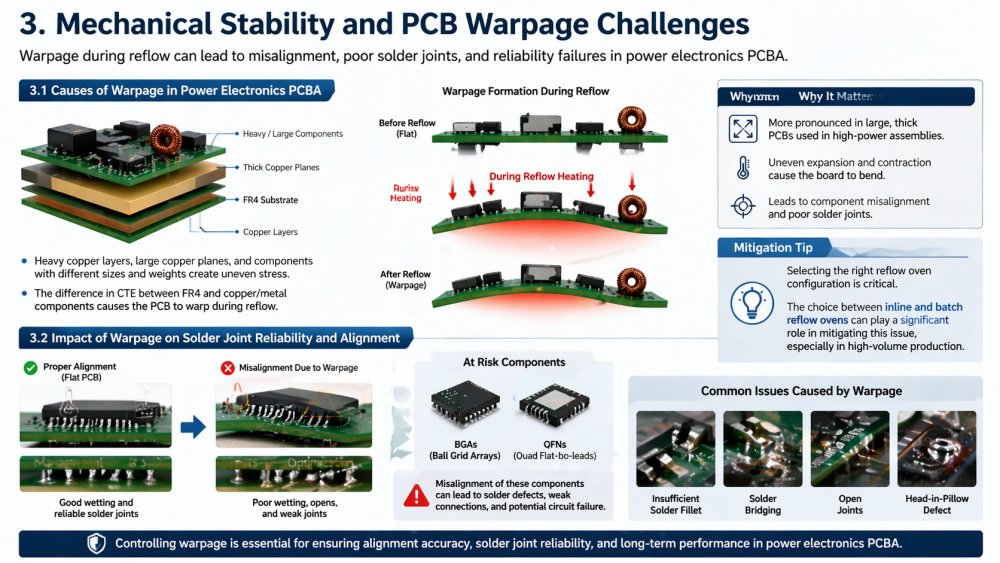

Leistungselektronik PCBs verfügt häufig über schwere Kupferschichten, große Kupferflächen und eine Vielzahl von Komponenten mit unterschiedlichen Größen und Gewichten. Der Unterschied in den Wärmeausdehnungskoeffizienten (CTE) zwischen dem PCB-Material (typischerweise FR4) und den Kupfer- oder anderen Metallkomponenten kann zu PCB-Verzug führen. Da das PCB der Hitze des Reflow-Prozesses ausgesetzt ist, kommt es zu Verformungen, die zu einer Fehlausrichtung der Komponenten führen können, was wiederum zu schlechten Lötverbindungen führt.
Der Verzug ist bei Hochleistungsbaugruppen ausgeprägter, bei denen die PCB-Größe und -Dicke größer sind, um schwere Komponenten aufzunehmen.
Verzug kann die Ausrichtung von Bauteilen während des Reflow-Lötprozesses erheblich beeinträchtigen, was wiederum Auswirkungen auf die Qualität der Lötverbindung hat. Falsch ausgerichtete Komponenten neigen zu schlechter Benetzung, was zu unzuverlässigen Lötverbindungen führt.
Die Wahl zwischen Inline- und Batch-Reflow-Öfen kann eine wichtige Rolle bei der Minderung dieses Problems spielen, insbesondere bei der Massenproduktion.'
Komponenten wie BGAs (Ball Grid Arrays) und QFNs (Quad Flat No-leads) reagieren beispielsweise besonders empfindlich auf Fehlausrichtung beim Löten. Wenn sich die Komponenten aufgrund von PCB-Verzug verschieben, können sich die Lötverbindungen nicht richtig bilden, was zu schwachen Verbindungen führt, die letztendlich zu einem Ausfall des Schaltkreises führen können.

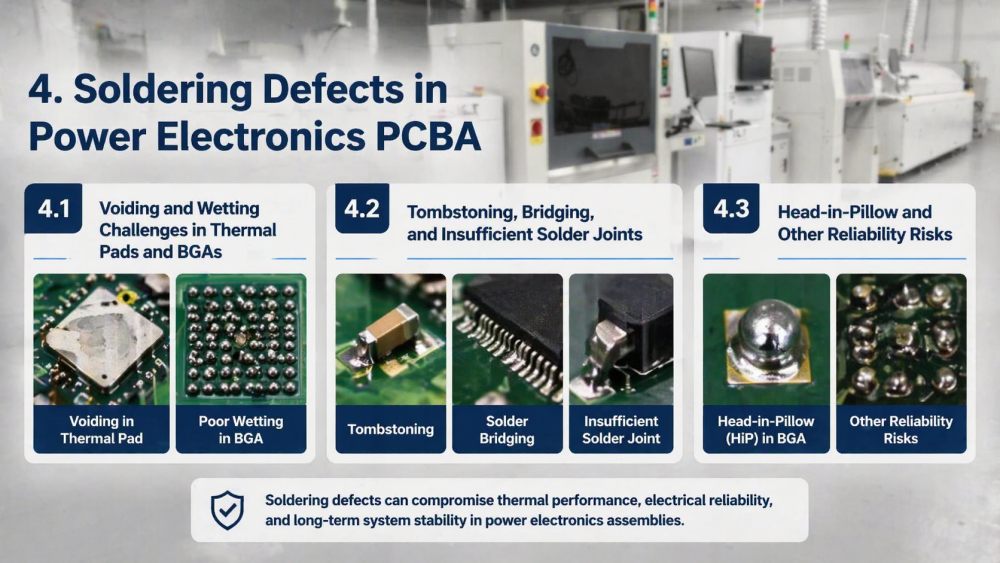

Unter Voiding versteht man die Bildung von Lufteinschlüssen unter der Lötstelle, die die Verbindung schwächen können. In der Leistungselektronik PCBA kommt es besonders häufig zu Hohlräumen bei Wärmeleitpads und BGAs, wo die großen Kontaktflächen während des Lötvorgangs dazu neigen, Luft einzuschließen. Eine unzureichende Benetzung dieser großen Pads kann das Problem noch verschlimmern, da das Lot nicht vollständig am Pad haftet und schwache Verbindungen entstehen, die die thermische und elektrische Leistung beeinträchtigen. Für zuverlässige Lötverbindungen in Leistungselektronikbaugruppen ist die Sicherstellung einer ordnungsgemäßen Benetzung unerlässlich.
Tombstoning, ein Phänomen, bei dem sich ein Ende einer Komponente beim Löten vom PCB abhebt, ist ein häufiges Problem in der Leistungselektronik PCBA. Dies wird häufig durch eine ungleichmäßige Erwärmung oder unzureichende Lotpaste verursacht. Ebenso sind Lötbrückenbildung (unerwünschte Lötverbindungen zwischen benachbarten Anschlüssen) und unzureichende Lötverbindungen (wenn nicht genügend Lot vorhanden ist, um eine zuverlässige Verbindung zu bilden) häufige Probleme, die aufgrund einer inkonsistenten Lotpastenanwendung oder falscher Reflow-Profile auftreten können. Diese Mängel verringern die Gesamtzuverlässigkeit des Produkts und erhöhen die Wahrscheinlichkeit eines Ausfalls.
Head-in-Pillow (HiP) ist ein weiterer Defekt, der häufig bei BGAs beobachtet wird und durch eine schlechte Benetzung der Lotkugeln verursacht wird. Dieser Fehler tritt auf, wenn die Lötkugel das Pad nicht vollständig benetzt und die Kugel wie ein „Kopf in einem Kissen“ über dem Pad hängt.
Dieser Zustand verringert die Festigkeit der Verbindung und kann unter Belastung zum Versagen führen. Das Vorhandensein von HiP kann besonders nachteilig in hochzuverlässiger Leistungselektronik sein, wo robuste Verbindungen für die Stabilität des Systems von entscheidender Bedeutung sind.
Das Reflow-Temperaturprofil spielt eine entscheidende Rolle bei der Sicherstellung der Qualität der Lötverbindung und der Minimierung von Fehlern. In der Leistungselektronik PCBA ist die Optimierung des Temperaturprofils aufgrund der unterschiedlichen thermischen Masse verschiedener Komponenten von entscheidender Bedeutung.
Um diesen Anforderungen gerecht zu werden, ist die Wahl des richtigen Reflow-Ofens von entscheidender Bedeutung.
Die Vorheizphase muss eine gleichmäßige Erwärmung gewährleisten, ohne die Komponenten zu belasten, während die Einweichphase eine thermische Gleichmäßigkeit vor Erreichen des Reflow-Peaks gewährleistet. Die Abkühlphase muss schrittweise erfolgen, um einen Thermoschock zu vermeiden.
Durch die effektive Ausbalancierung aller dieser Phasen wird sichergestellt, dass Hochleistungskomponenten nur minimaler thermischer Belastung ausgesetzt sind und gleichzeitig hochwertige Lötverbindungen erzielt werden.
Mit der zunehmenden Verwendung von bleifreiem Lot müssen die Reflow-Temperaturprofile angepasst werden, um den höheren Schmelztemperaturen dieser Lote Rechnung zu tragen.
Um diese Herausforderungen zu meistern, ist Darüber hinaus weisen Konstruktionen mit hoher Dichte häufig Komponenten auf, die eng aneinander gepackt sind, was den Erhitzungsprozess zusätzlich erschwert. die Auswahl des richtigen bleifreien Reflow-Ofens von entscheidender Bedeutung.
Um konsistente Lötergebnisse zu erzielen, müssen die Profile angepasst werden, um der zunehmenden Komplexität dieser Designs Rechnung zu tragen.

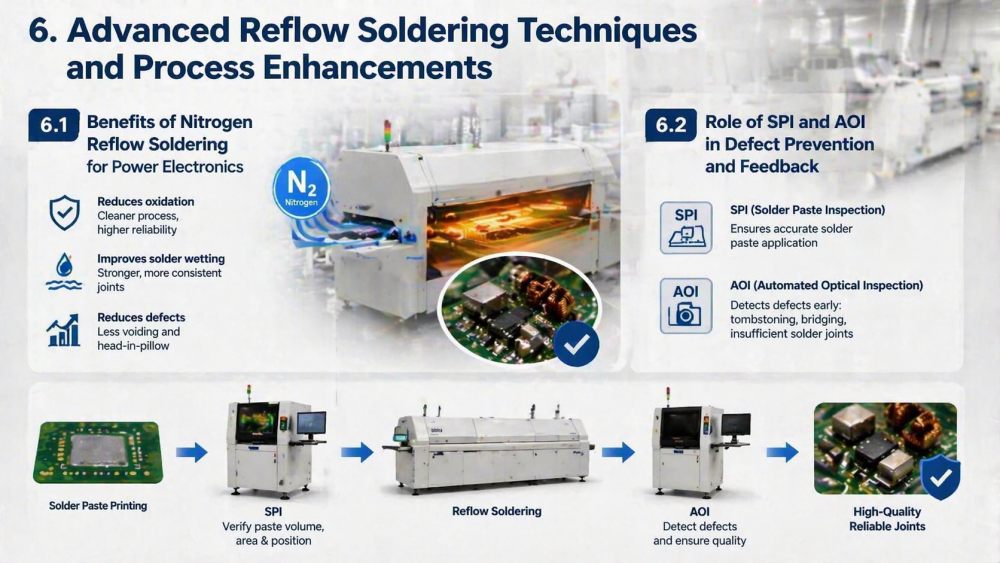

Das Stickstoff-Reflow-Löten hat sich aufgrund seiner Fähigkeit, die Oxidation zu reduzieren und die Lotbenetzung zu verbessern, als wertvolle Lösung für die Leistungselektronik erwiesen PCBA. Die Stickstoffumgebung verhindert die Bildung von Oxiden auf den Bauteilen und Lötpads und sorgt so für hochwertige Verbindungen.
Für Leistungselektronik mit Komponenten hoher Dichte und kritischen Leistungsanforderungen bietet Stickstoff-Reflow eine höhere Zuverlässigkeit, indem die Konsistenz der Lötverbindung verbessert und Fehler wie Hohlräume und Head-in-Pill reduziert werden.
Die Lotpasteninspektion (SPI) und die automatische optische Inspektion (AOI) spielen eine entscheidende Rolle bei der Fehlervermeidung und Echtzeit-Rückmeldung während des Reflow-Lötprozesses.
SPI sorgt für einen präzisen Lotpastenauftrag, während AOI Fehler wie Tombstoning, Brückenbildung und unzureichende Lötstellen frühzeitig im Prozess erkennt.
Durch die Integration dieser Inspektionssysteme in den Reflow-Prozess können Hersteller Fehler minimieren und die Gesamtausbeute der Leistungselektronik verbessern PCBA.
Durch die Integration des Reflow-Lötens in Inline-Inspektionssysteme wie SPI und AOI können Hersteller eine Qualitätskontrolle in Echtzeit erreichen. Diese Integration gewährleistet nicht nur eine sofortige Fehlererkennung, sondern ermöglicht auch eine kontinuierliche Prozessüberwachung.
Das Echtzeit-Feedback ermöglicht es den Bedienern, den Prozess umgehend anzupassen, wodurch die Wahrscheinlichkeit von Fehlern verringert und die Gesamteffizienz der Produktion verbessert wird.
Die Integration von Prozessüberwachungs- und Rückverfolgbarkeitssystemen in Echtzeit in den Reflow-Lötprozess erhöht die Prozessstabilität. Hersteller können jeden Aspekt des Produktionsprozesses verfolgen, vom Auftragen der Lotpaste bis zur Endkontrolle.
Dies ermöglicht eine kontinuierliche Verbesserung, da Bediener Muster erkennen, Korrekturmaßnahmen umsetzen und verhindern können, dass Fehler erneut auftreten.
Eine Fallstudie von Hochleistungs-Wechselrichterbaugruppen veranschaulicht, wie sich Verzug auf die Ausrichtung der Komponenten und die Zuverlässigkeit der Lötverbindung auswirken kann. Durch die Optimierung von Temperaturprofilen und den Einsatz kontrollierter Kühlstufen konnte das Unternehmen den Verzug deutlich reduzieren und gleichmäßige Lötverbindungen erzielen. Dies führte zu einer verbesserten Produktzuverlässigkeit und Leistung in Hochleistungsanwendungen.
Eine weitere Fallstudie zeigt, wie die Optimierung von Temperaturprofilen und die Integration von AOI-Systemen zu einer verbesserten Ausbeute bei der Herstellung von Leistungselektronik führten. Das Unternehmen verzeichnete eine deutliche Reduzierung von Fehlern wie Hohlräumen, Brückenbildung und unzureichenden Lötstellen, was zu einer höheren Produktionseffizienz und geringeren Nacharbeitskosten führte.
Da die Nachfrage nach umweltfreundlichen Herstellungsprozessen wächst, erforscht die Elektronikindustrie neue Materialien, die sowohl nachhaltig als auch effektiv für Hochleistungsanwendungen sind.
Fortschritte bei Materialien wie bleifreiem Lot mit verbesserter Leistung verändern die Art und Weise, wie Reflow-Löten durchgeführt wird, wobei der Schwerpunkt auf der Reduzierung der Umweltbelastung bei gleichzeitiger Beibehaltung einer hohen Zuverlässigkeit liegt.
Der Einsatz von KI-gesteuerten Profilierungssystemen nimmt zu, die eine präzisere Kontrolle über den Reflow-Lötprozess ermöglichen. KI-Systeme können Temperaturschwankungen vorhersagen, Profile in Echtzeit anpassen und die Gesamteffizienz der Produktion verbessern.
Diese Innovationen treiben den Wandel hin zu nachhaltigeren und effizienteren Herstellungsprozessen voran und tragen letztendlich zum Wachstum der Leistungselektronik bei.
Zusammenfassend lässt sich sagen, dass das Reflow-Löten in der Leistungselektronik PCBA einzigartige Herausforderungen mit sich bringt, darunter Wärmemanagement, PCB Verzug und Lötfehler. Mit Fortschritten bei der Temperaturprofiloptimierung, dem Stickstoff-Reflow-Löten und der automatisierten Inspektion können Hersteller diese Herausforderungen jedoch meistern und die Produktzuverlässigkeit verbessern. Während sich die Branche hin zu umweltfreundlicheren Prozessen und KI-gesteuerter Profilierung bewegt, sieht die Zukunft des Reflow-Lötens in der Leistungselektronik vielversprechend aus, mit größerer Effizienz und Nachhaltigkeit am Horizont.
