SMT Die Fehlerbehebung bei Pick-and-Place-Maschinen funktioniert am besten, wenn Ingenieure den Fehlerpfad von Material, Zuführung, Düse, Bildverarbeitung, Programm, Platinenunterstützung und Maschinenzustand verfolgen, anstatt Einstellungen wahllos zu ändern. In einer Hochgeschwindigkeits-SMT-Linie kann ein kleiner Fehler ebenso viele Symptome hervorrufen: Ausschusskomponente, verpasste Aufnahme, umgedrehtes Teil, verschobene Platzierung, schiefes QFP oder wiederholter Maschinenalarm. Eine gute Fehlerbehebungsmethode trennt die tatsächliche Ursache vom sichtbaren Fehler, reduziert Ausfallzeiten und schützt die Komponentenausbeute.
Dieser Leitfaden ist als praktische Basisressource für Produktionsingenieure, Prozesstechniker, SMT Linienmanager und Fabrikbesitzer geschrieben, die klare SMT Lösungen für Maschinenfehler benötigen. Es verbindet häufig auftretende SMT Probleme mit Bestückungsmaschinen mit wiederholbaren Prüfungen, die auf Bestückungsgeräten verschiedener Marken angewendet werden können. Außerdem wird ein Rahmen für tiefergehende Themen geschaffen, z. B. warum eine SMT-Maschine Komponenten ausstößt, , wie man SMT Komponenten-Ausschuss und Materialverschwendung reduziert, , SMT Behebung von Platzierungsfehlern, , SMT Lösungen für optische Erkennungsfehler, , Komponentenverschiebung während SMT Fehlersuche , bei fehlender, fallengelassener oder umgedrehter Platzierung von Komponenten, , SMT Fehlerbehebung bei Vakuum- und Aufnahmefehlern und SMT Fehler bei der Aufnahmeposition der Zuführung Fehlerbehebung.
Inhaltsverzeichnis
Ein Bestückungsautomat ist nur ein Teil des SMT-Prozesses. Ein Fehler, der in der Platzierungsphase auftritt, kann auf die Komponentenverpackung, die Feeder-Indizierung, den Düsenverschleiß, die Höhe der Lotpaste, die Platinenunterstützung, Softwaredaten, Beleuchtung oder Umgebungskontrolle zurückzuführen sein. Aus diesem Grund ist die erste Regel zur Fehlerbehebung einfach: Passen Sie nicht fünf Dinge gleichzeitig an. Ändern Sie eine Variable, zeichnen Sie das Ergebnis auf und sorgen Sie dafür, dass der Linienverlauf nachvollziehbar bleibt.
Betreiber beschreiben oft unterschiedliche Probleme mit denselben Worten. „Ablehnen“ kann bedeuten, dass die Maschine das Bauteil nach der Sichtprüfung abgelehnt hat. „Drop“ kann bedeuten, dass das Teil richtig aufgenommen wurde, aber vor der Platzierung verloren ging. „Fehlend“ kann bedeuten, dass die Düse das Bauteil nie erfasst hat, oder es kann bedeuten, dass das Bauteil platziert wurde, aber später während des Reflow-Lötens oder der Handhabung verloren ging. Der Techniker sollte zunächst den genauen Punkt identifizieren, an dem der Fehler auftritt: Abholung, Transport, Erkennung, Platzierung, Inspektion nach der Platzierung oder Endkontrolle.
Ein echter Maschinenfehler wiederholt sich normalerweise unter stabilen Bedingungen. Ein Prozessfehler ändert sich je nach Material, Einrichtung, Schicht, Luftfeuchtigkeit, Wartungsstatus oder Bedienerhandhabung. Beispielsweise kann ein verschlissenes Z-Achsen-Lager bei vielen Produkten zu einem instabilen Platzierungsdruck führen, während eine schlechte Einstellung des Feeder-Pitches möglicherweise nur eine Teilenummer betrifft. Ein verzogener PCB kann zu einer feinen Tonhöhenverschiebung nur in einem Plattenbereich führen, während eine falsche Düse zu einer schlechten Aufnahme bei jeder Rolle desselben Pakets führen kann.
Zuverlässige Fehlerbehebung steht im Einklang mit der allgemeinen Disziplin der Elektronikmontage. Standards wie IPC J-STD-001 und IPC-A-610 sind nützliche Referenzen, da sie Teams dabei helfen, Montagequalität, Akzeptanz und Fehlersprache miteinander in Verbindung zu bringen. Sie ersetzen nicht das Maschinenhandbuch, tragen aber dazu bei, dass die Inspektionsbeurteilung konsistent bleibt.

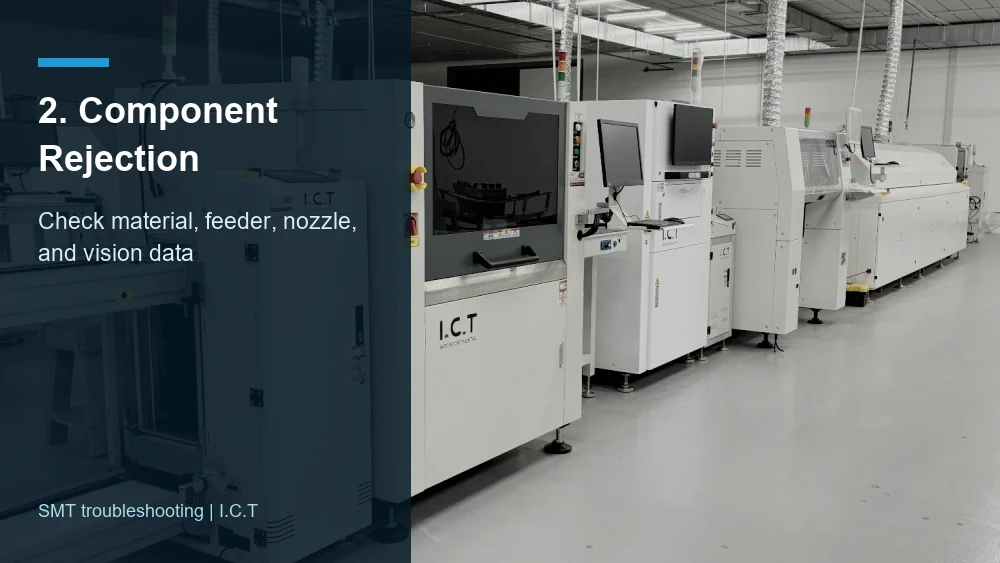

Der Ausschuss von Bauteilen ist eines der sichtbarsten SMT Probleme bei Bestückungsmaschinen, da er direkt zu Materialverschwendung und Produktionsunterbrechungen führt. Eine Zurückweisung kann erfolgen, wenn die Maschine die Komponente nicht aufnehmen kann, sie nicht erkennt, sie außerhalb der Toleranz feststellt oder entscheidet, dass die Komponentenausrichtung nicht mit der programmierten Bibliothek übereinstimmt.
Zu den häufigsten Ursachen gehören falsche Komponentendaten, schlechte Sichtschwelle, falsches Beleuchtungsrezept, beschädigte Bandtasche, instabile Feeder-Indizierung, Düsenfehlanpassung, verschmutzte Düsenspitze, schwaches Vakuum, Abweichungen bei der Komponentenverpackung und falsche Polaritätsdefinition. Auch der Umgang mit feuchtigkeitsempfindlichen Bauteilen kann von Bedeutung sein. Wenn eine Komponente Feuchtigkeit aufnimmt oder falsch gelagert wird, können spätere Defekte nach dem Reflow auftreten. Daher sollten Ingenieure auch Handhabungsregeln wie JEDEC J-STD-033 für die Steuerung feuchtigkeits-/reflowempfindlicher Geräte berücksichtigen.
Eine gefährliche Angewohnheit ist die Erweiterung der Sehtoleranz, bis der Alarm verschwindet. Dies kann die kurzfristige Leistung verbessern, kann jedoch zu einer falschen Platzierung, einer falschen Drehung oder einer beschädigten Komponente im Produkt führen. Eine bessere Methode besteht darin, die Toleranz erst anzupassen, nachdem die tatsächliche Komponentenvariation und Prozessfähigkeit bestätigt wurde. Die Maschine soll Qualität gewährleisten und nicht einfach nur leise laufen.
Ein praktisches Linienteam sollte eine Checkliste zur Ausschussreduzierung erstellen: Überprüfung der Feeder-Kalibrierung, Reinigung und Inspektion der Düsen, Bestätigung der Verpackungsabmessungen, Überprüfung des Sichtbildes, Überprüfung der Aufnahmekoordinaten, Überprüfung des Bandpfads und Vergleich des Vakuumwerts mit der normalen Grundlinie. Dies unterstützt das spätere Thema, wie sich SMT Komponentenausschuss und Materialverschwendung reduzieren lassen , da die Materialeinsparung von der Kontrolle der Grundursache und nicht nur von der Reaktion des Bedieners abhängt.

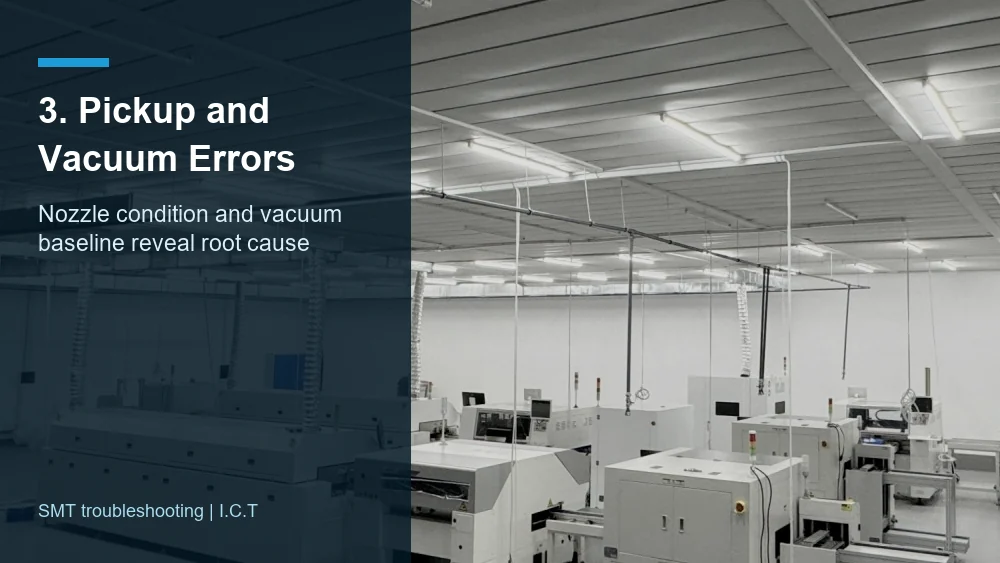

Pickup-Fehler stehen im Mittelpunkt vieler SMT-Lösungen für Maschinenfehler. Wenn das Bauteil nicht sauber aufgenommen wird, wird jeder weitere Schritt instabil. Ein Teil kann optisch verworfen, während der Kopfbewegung fallen gelassen, versetzt platziert oder umgedreht werden, weil der Tonabnehmer selbst schlecht war.
Die Düse muss zur Bauteilgröße, Oberfläche, Gewicht und Aufnahmefläche passen. Eine zu kleine Düse hält das Bauteil möglicherweise nicht sicher. Eine zu große Düse kann Leitungen, benachbarte Klebebandtaschenkanten oder Bauteilmerkmale berühren, die nicht berührt werden sollten. Abgenutzte, rissige, verstopfte oder verunreinigte Düsenspitzen können zu zeitweise auftretenden Ausfällen führen, die schwer zu verfolgen sind, da die Leitung möglicherweise mehrere Minuten lang normal läuft, bevor der Fehler erneut auftritt.
Eine gute Vorgehensweise besteht darin, die Düse unter Vergrößerung zu prüfen, die Spitze zu reinigen, die Düsen-ID im Programm zu bestätigen und Fehler anhand der Düsennummer zu vergleichen. Wenn derselbe Fehler bei einer Düse über verschiedene Komponenten hinweg auftritt, ersetzen Sie diese Düse oder kalibrieren Sie sie neu. Wenn alle Düsen eine instabile Aufnahme zeigen, überprüfen Sie die Vakuumquelle, Filter, Schläuche, Kopfdichtung und den Wartungsstatus der Maschine.
Fehlende, heruntergefallene oder umgedrehte Bauteile passieren oft, wenn die Düse das Teil von der Aufnahme bis zur Platzierung nicht sicher halten kann. Daher sollten Techniker die Düsenabdichtung, die Vakuumreaktion, die Aufnahmehöhe und die Präsentation des Zuführers gemeinsam überprüfen.
Vakuum ist nicht nur ein Alarmwert; es handelt sich um ein Prozesssignal. Ein niedriger Wert kann auf einen verstopften Luftweg, eine undichte Düse, eine schlechte Aufnahmeoberfläche, einen Fehler bei der Präsentation des Feeders, eine falsche Aufnahmehöhe oder eine beschädigte Komponente hinweisen. Ein Wert, der sich zwischen den Walzen ändert, kann auf eine Verpackungsvariation hinweisen. Ein Wert, der sich nach mehreren Produktionsstunden ändert, kann auf eine Kontamination oder thermische Drift hinweisen.

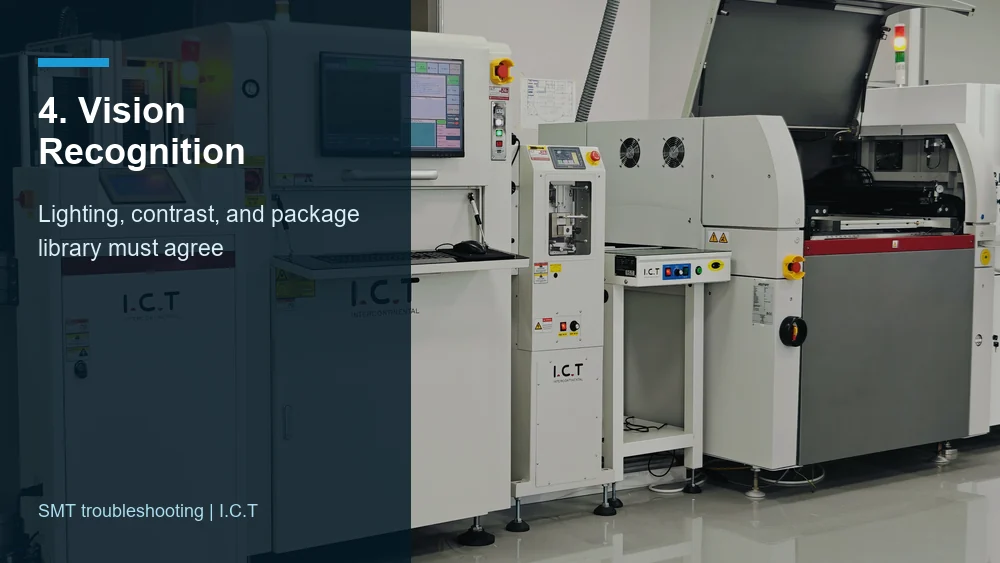

Die Seherkennung ist leistungsstark, kann jedoch nur beurteilen, was die Kamera, die Beleuchtung und die Komponentenbibliothek zu sehen erlauben. Wenn das Sehvermögen versagt, kann die Ursache optischer, mechanischer, materialbedingter oder datenbezogener Natur sein. Die besten Fehlerbehebungsexperten schauen sich zuerst das Bild an, nicht nur den Alarmcode.
Viele Fälle von SMT Seherkennungsfehlern sind auf einen schlechten Kontrast zwischen der Kante und dem Hintergrund des Bauteils zurückzuführen. Reflektierende Oberflächen, schwarze Komponentenkörper, transparente Gehäuse, Metallabschirmungen, ungewöhnliche Leitungsformen oder inkonsistente Markierungen können den Algorithmus verwirren. Wenn das Kamerabild für das menschliche Auge klar, für die Maschine jedoch instabil ist, müssen die Erkennungsparameter möglicherweise verfeinert werden. Wenn das Bild selbst schlecht ist, überprüfen Sie die Beleuchtung, die Sauberkeit des Objektivs, die Kamerakalibrierung und die Präsentation der Komponenten.
Die Daten der Paketbibliothek müssen die tatsächliche Komponente widerspiegeln. Körpergröße, Leitungsanzahl, Polaritätsmarkierung, Mittendefinition, Dicke und Aufnahmepunkt beeinflussen alle die Erkennung. Eine von einer ähnlichen Komponente kopierte Bibliothek kann für ein einfaches Paket ausgeführt werden, schlägt jedoch fehl, wenn die Toleranz eng ist. Ingenieure sollten die Komponentenzeichnung, das tatsächliche Muster und das Maschinenbild vergleichen, bevor sie die Schwellenwerte ändern.
Sehfehler werden nicht immer durch die Kamera verursacht. Staub, Verunreinigungen, schlechte Lagerung, gebogenes Blei, statische Anziehung und grobe Handhabung können den Sitz der Komponente in der Tasche oder das Erscheinungsbild unter der Linse verändern. Die Elektronikproduktion sollte auch das elektrostatische Risiko kontrollieren. Das ANSI/ESD S20.20 -Framework der ESD Association ist eine nützliche Referenz für die Erstellung eines ESD-Kontrollprogramms für empfindliche elektronische Geräte.
Wenn der visuelle Ausschuss zunimmt, prüfen Sie, ob das Problem nach einem Materialwechsel, der Handhabung durch den Bediener, dem Entfernen des Trockenschranks, dem Beladen des Feeders oder einer Umgebungsänderung aufgetreten ist. Der zukünftige Cluster-Artikel zu SMT Fehlern bei der Seherkennung: Ursachen und Lösungen können sich tiefer mit Kamerabildern, Beleuchtungsstrategie und Bibliotheksoptimierung befassen, aber die Grundregel ist klar: Behandeln Sie Sehkraft niemals als isolierte Einstellungsseite.

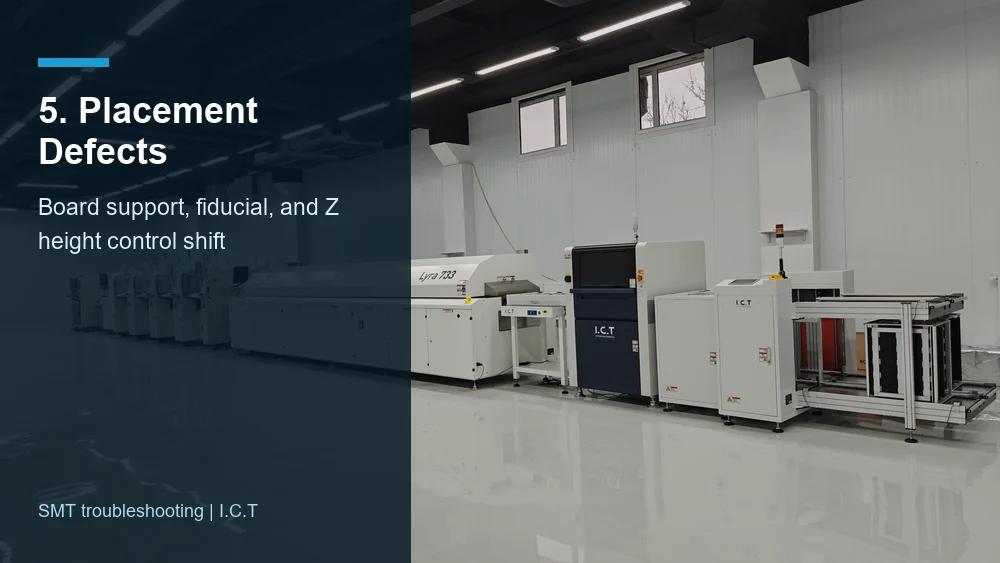

Platzierungsfehler treten häufig als Versatz, Schräglage, Grabsteinneigung, falsche Drehung, unzureichender Montagedruck oder außerhalb des Pad-Bereichs sitzendes Bauteil auf. Bei einigen handelt es sich um Probleme mit der Bestückungsmaschine, während andere auf den Lotpastendruck, die PCB-Unterstützung, das Reflow-Profil oder das Komponentendesign zurückzuführen sind. Der Fehlerbehebungspfad sollte Platzierungsdaten mit nachgelagerten Inspektionen verbinden.
Platinenbewegungen sind eine häufige Ursache für eine Fehlausrichtung von Bauteilen während der Bestückung bei der SMT-Bestückung. Wenn die PCB dünn, groß, verzogen, schlecht geklemmt oder nicht ausreichend abgestützt ist, kann der Bestückungskopf die Platine nach unten drücken und einen Versatz erzeugen. Eine schlechte Referenzerkennung kann auch die gesamte Platzierungskarte verschieben. Überprüfen Sie vor dem Ändern der Komponentenkoordinaten die Förderbandbreite, den Klemmenstatus, die Position der Stützstifte, die Ebenheit der Platine, die Sauberkeit der Bezugspunkte und die örtliche Plattenunterstützung.
Platzierungsdruck und Z-Höhe sollten ebenfalls überprüft werden. Zu viel Kraft kann dazu führen, dass die Komponente in die Paste hineingedrückt wird, es zu Schlieren kommt oder kleine Chip-Komponenten verschoben werden. Zu wenig Kraft kann dazu führen, dass ein Bauteil hoch sitzt und vor dem Aufschmelzen anfällig für Bewegungen ist. Der richtige Wert hängt von Verpackung, Düse, Pastenauftrag, Platinenzustand und Maschinenleistung ab.
Nicht jeder Fehler, der nach AOI auftritt, wird durch den Bestückungsautomaten verursacht. Ein schlechtes Lotpastenvolumen, eine Verstopfung der Schablone, eine Pad-Verunreinigung, ein thermisches Ungleichgewicht und ein Reflow-Profil können zu Fehlern führen, die scheinbar mit der Platzierung zusammenhängen. Ein diszipliniertes Team vergleicht SPI-Daten, Platzierungskoordinaten, AOI-Bilder und Reflow-Ergebnisse. Wenn SPI vor der Platzierung eine schlechte Paste anzeigt, korrigieren Sie zuerst den Druck. Wenn das Platzierungsbild korrekt ist, sich die Komponente jedoch nach dem Reflow bewegt, überprüfen Sie Paste, Pad-Design, thermisches Profil und Komponentengeometrie.
Hier werden häufig auftretende SMT-Platzierungsfehler und deren Behebung zu einem nützlichen unterstützenden Artikelthema. Der Hauptartikel soll die Leser dazu anregen, über den gesamten SMT-Bereich nachzudenken, anstatt zu schnell einer Maschine die Schuld zu geben.

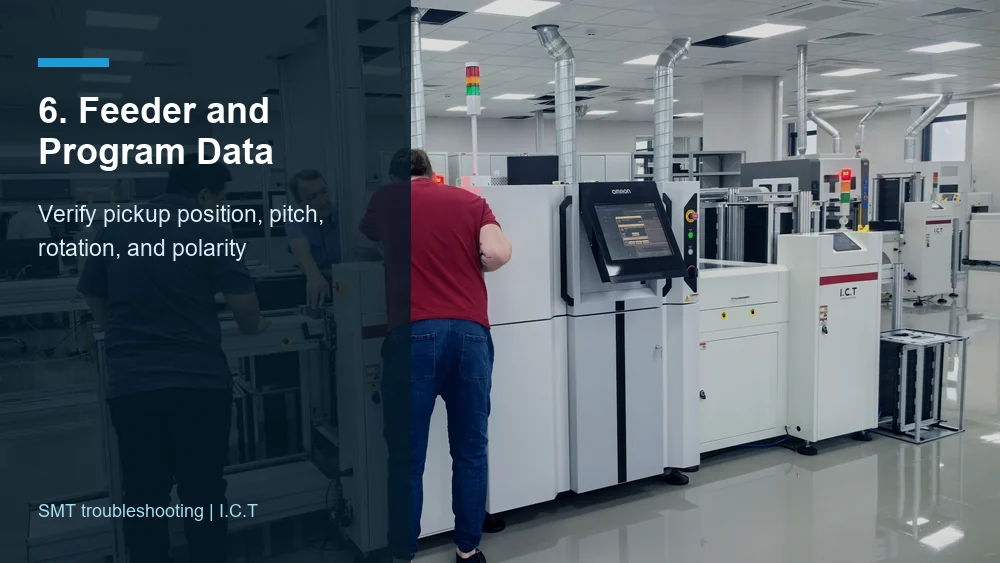

Feeder-Probleme sind oft einfach, aber kostspielig. Eine leicht falsche Aufnahmeposition, verschlissenes Einzugsgetriebe, schlechte Bandspannung, beschädigter Deckbandweg oder falscher Einzugsabstand können zu wiederholtem Ausschuss, fehlender Aufnahme oder instabilem Bauteilwinkel führen. Da Feeder-Fehler wie Düsen- oder Sichtfehler aussehen können, muss die Feeder-Diagnose systematisch erfolgen.
Schauen Sie sich zunächst den Präsentationspunkt der Komponenten an. Das Bauteil sollte zentriert, eben und stabil am Abholort ankommen. Wenn es innerhalb der Bandtasche verschoben, durch das Abdeckband angehoben, geneigt oder nicht vollständig indexiert wird, kann es sein, dass die Düse Luft ansaugt, den Taschenrand berührt oder das Bauteil schräg anhebt. Vor dem Ändern der Sichttoleranz sollten die Kalibrierung des Einzugs, die Bandführung, die Spulenspannung, der Abziehwinkel des Deckbands und die Neigungseinstellung überprüft werden.
Bei passiven Bauteilen mit feinem Rastermaß oder kleinen Abmessungen kann selbst ein kleiner Fehler in der Position des Feeder-Pickups zu großen Ertragseinbußen führen. Der zukünftige Artikel über die Fehlerbehebung bei SMT Feeder-Pickup-Positionsfehlern sollte dies auf praktische Feeder-Prüfungen erweitern, aber die Kernregel besteht darin, die physische Präsentation zu überprüfen, bevor die Software angepasst wird.
Programmfehler können zu den verwirrendsten SMT Maschinenfehlerlösungen führen, da die Maschine möglicherweise genau das tut, was ihr gesagt wurde. Falsche Drehung, falsche Düsenzuordnung, falsche Pakethöhe, falscher Aufnahmepunkt, falscher Einzugsschlitz oder falsche Polaritätsmarkierung können zu Defekten führen, solange die Hardware in Ordnung ist.

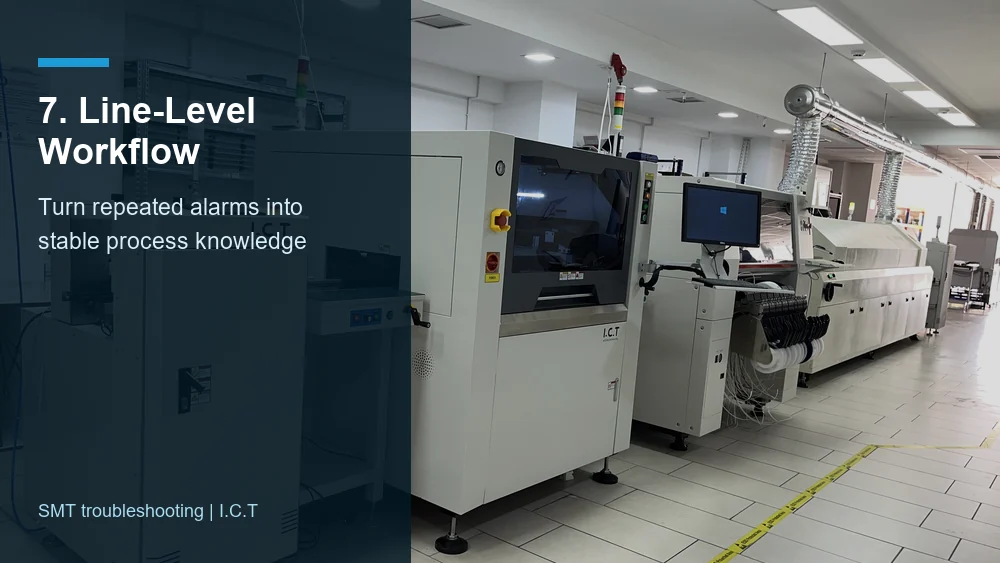

Eine starke SMT-Linie braucht mehr als nur schnelle Lösungen. Es braucht einen Workflow, der jeden wiederholten Alarm in bessere Prozesskenntnisse umwandelt. Dies ist besonders wichtig für Hersteller, die eine High-Mix-Produktion, häufige Umstellungen oder kundenspezifische Produkte betreiben. Das Ziel besteht nicht nur darin, die Maschine neu zu starten; Damit soll verhindert werden, dass das gleiche Problem nächste Woche erneut auftritt.
Die folgende Reihenfolge eignet sich gut für die meisten SMT-Bestückungsmaschinenprobleme:
Bestätigen Sie den genauen Fehlerpunkt: Aufnahme, Transport, Sicht, Platzierung oder Inspektion.
Überprüfen Sie, ob der Fehler auf die Komponente, den Feeder, die Düse, den Kopf, die PCB-Position oder das Programm zurückzuführen ist.
Überprüfen Sie das Maschinenprotokoll, das Ausschussbild, den Vakuumwert, die Zufuhrposition und den Düsenverlauf.
Überprüfen Sie die Materialverpackung, die Ausrichtung der Komponenten, die Klebebandtasche und den Verlauf des Abdeckbands.
Überprüfen Sie Düsenauswahl, Sauberkeit, Verschleiß und Vakuum-Grundlinie.
Überprüfen Sie Kamerabild, Beleuchtung, Paketbibliothek und Erkennungstoleranz.
Überprüfen Sie die Platinenunterstützung, die Referenzerkennung, den Zustand der Klemme und den Platzierungsdruck.
Bestätigen Sie CAD, Stückliste, Feeder-Tabelle, Polarität, Drehung und die Genehmigung des ersten Artikels.
Nehmen Sie eine kontrollierte Änderung vor und notieren Sie dann das Ergebnis.
Fabriken, die Fehlersymptome, Grundursache, Korrekturmaßnahmen und Präventionspläne dokumentieren, sorgen im Laufe der Zeit für einen stabileren Prozess. Eine einfache Datenbank mit wiederkehrenden Düsen-, Zuführungs-, Komponenten- und Paketproblemen kann Ausfallzeiten bei zukünftigen Umrüstungen reduzieren. Es hilft auch neuen Bedienern, schneller zu lernen.
I.C.T unterstützt Kunden mit One-Stop-SMT- und elektronischen Fertigungslösungen, einschließlich Bedarfsanalyse, Linienplanung, Produktionsausrüstung, Schulung, Betriebsunterstützung, Prozessoptimierung und -anpassung. Laut Unternehmenskatalog verfügt I.C.T über mehr als 25 Jahre Erfahrung in der Elektronikfertigung und hat mehr als 1600 Kunden in 72 Ländern unterstützt. Für Kunden, die eine komplette SMT-Linie bauen oder verbessern, ist diese Art der integrierten Sicht wichtig, da viele Platzierungsprobleme mit vor- und nachgelagerten Prozessbedingungen zusammenhängen.

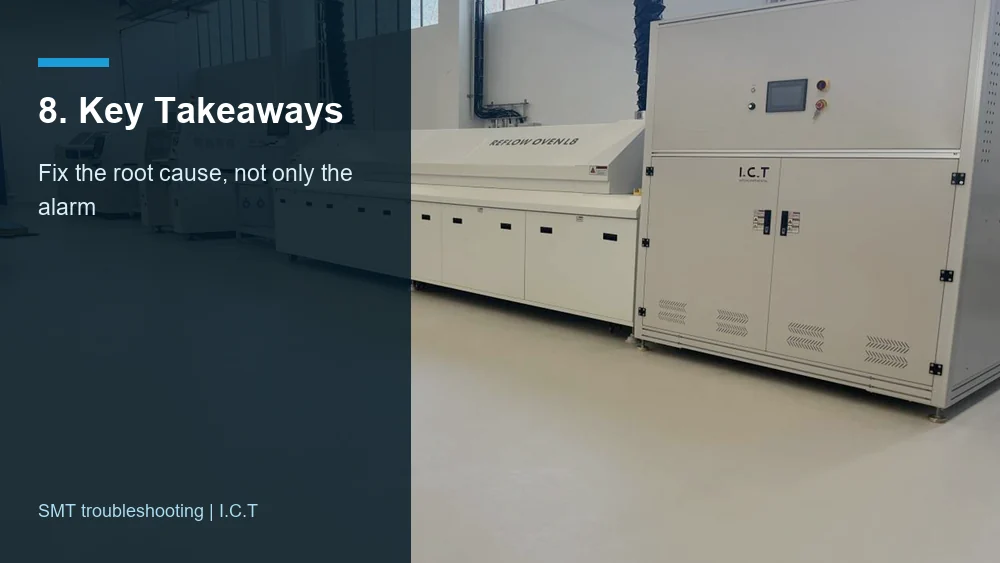

Beginnen Sie mit der tatsächlichen Fehlerstelle, bevor Sie Einstellungen ändern.
Erweitern Sie die Sichttoleranz nicht, bis Material-, Zuführ-, Düsen- und Bibliotheksdaten überprüft wurden.
Verwenden Sie den Vakuumwert als Diagnosesignal, nicht nur als Alarm.
Überprüfen Sie die Präsentation des Feeders, bevor Sie den Bestückkopf belasten.
Verbinden Sie Platzierungsfehler mit SPI, AOI, Lotpastendruck, Platinenunterstützung und Reflow.
Verwenden Sie Standards und zuverlässige technische Referenzen, um eine konsistente Qualitätsbeurteilung sicherzustellen.
Erstellen Sie Fehlerbehebungsaufzeichnungen, damit jeder Fehler die zukünftige Prozesssteuerung verbessert.
Für Hersteller, die wiederholt Probleme mit Ausschuss, Aufnahme, Sicht, Zuführung oder Platzierungsstabilität haben, ist eine ruhige Überprüfung des gesamten Prozesses der wertvollste nächste Schritt. Eine gut geplante SMT-Linie platziert Komponenten nicht nur schneller; Es gibt Ingenieuren die nötige Transparenz, um Probleme mit Zuversicht lösen zu können. I.C.T kann mit Elektronikherstellern zusammenarbeiten, um Linienlayout, Geräteanpassung, Prozessrisiko und Kundendienst zu überprüfen, damit das Produktionsteam von dringenden Reparaturen zu einer stabilen Produktion übergehen kann.
Der schnellste und zuverlässigste Weg besteht darin, das genaue Stadium zu identifizieren, in dem der Fehler auftritt. Ingenieure sollten nicht damit beginnen, die Erkennungstoleranz oder die Aufnahmehöhe blind zu ändern. Überprüfen Sie zunächst, ob das Bauteil bei der Aufnahme fehlt, während der Bewegung heruntergefallen ist, visuell abgelehnt wurde, auf dem PCB verlegt wurde oder nach dem Reflow als defekt befunden wurde. Jede Stufe weist auf eine andere Grundursache hin. Ein Tonabnehmerfehler führt normalerweise zu einer Überprüfung der Zuführung, der Düse, des Vakuums oder der Bandpräsentation. Eine visuelle Ablehnung führt zu Kamerabild-, Beleuchtungs-, Paketdaten- und Komponentenzustandsprüfungen. Eine Platzierungsverschiebung führt zu Prüfungen der Platinenunterstützung, des Bezugspunkts, der Z-Höhe und des Einfügezustands. Dieser strukturierte Start spart Zeit, da er zufällige Anpassungen verhindert.
Eine Rolle kann für den Bediener korrekt aussehen, bei der Maschineninspektion aber dennoch versagen. Die Komponente sitzt möglicherweise leicht verdreht in der Bandtasche, das Abdeckband stört möglicherweise die Aufnahme, der Verpackungskörper weicht möglicherweise von der Bibliothek ab oder die Polaritätsmarkierung ist für die Kamera möglicherweise schwer zu erkennen. Die Düse kann das Bauteil auch an einer ungünstigen Stelle aufnehmen, was dazu führt, dass die Vision-Kamera eine Neigung oder einen Versatz erkennt. Ingenieure sollten das Bild des Maschinenausschusses mit der tatsächlichen Bauteilzeichnung und einem bekanntermaßen guten Muster vergleichen. Wenn die Maschine nur eine Einzugsposition ablehnt, überprüfen Sie die Einzugskalibrierung und die Bandbewegung. Wenn dasselbe Teil an mehreren Positionen abgelehnt wird, überprüfen Sie die Paketbibliothek, die Sichtbeleuchtung und die Komponentenvariation.
Fehlende, fallengelassene oder umgedrehte Komponenten sind in der Regel auf eine instabile Aufnahme zurückzuführen. Das Werk sollte Düsengröße, Düsenverschleiß, Verschmutzung, Vakuumniveau, Aufnahmehöhe, Zuführungsposition, Zustand der Bandtasche und Komponentenoberfläche prüfen. Bei Bauteilen mit kleinen Chips kann ein geringfügiger Aufnahmeversatz dazu führen, dass das Bauteil schräg angehoben wird. Bei größeren Bauteilen reicht die Oberfläche einer zu kleinen Düse möglicherweise nicht aus. Bei unregelmäßigen Bauteilen muss der Aufnahmepunkt möglicherweise auf einen stabilen Schwerpunkt verschoben werden. Die beste Methode besteht darin, Fehlerdaten nach Düse, Zuführung und Komponententyp zu vergleichen. Wenn immer eine Düse betroffen ist, ersetzen oder reinigen Sie diese. Wenn immer ein Feeder betroffen ist, kalibrieren Sie ihn neu. Wenn es sich immer um ein Paket handelt, überprüfen Sie die Paketdaten und das Materialhandling.
Seheinstellungen können einige Erkennungsprobleme lösen, sie sollten jedoch nicht dazu verwendet werden, mechanische oder materielle Probleme zu verbergen. Wenn das Kamerabild unklar ist, sollten Beleuchtung, Sauberkeit des Objektivs und Kalibrierung überprüft werden. Wenn das Bild klar ist, die Maschine jedoch eine gute Komponente ablehnt, muss möglicherweise die Paketbibliothek oder die Toleranz angepasst werden. Wenn die Komponente jedoch aufgrund von Zuführungs- oder Aufnahmeproblemen verkantet, verunreinigt, beschädigt oder außermittig ankommt, kann durch eine Änderung der Sichteinstellungen nur das Symptom behandelt werden. Bei einer guten Fehlerbehebung wird zunächst der physische Zustand überprüft und dann die Erkennungsparameter auf der Grundlage realer Komponentenvariationen und Qualitätsanforderungen angepasst.
Professionelle Unterstützung ist wertvoll, wenn derselbe Fehler nach grundlegenden Überprüfungen erneut auftritt, wenn mehrere Maschinen entsprechende Mängel aufweisen, wenn die Einführung eines neuen Produkts zu instabilen Erträgen führt oder wenn das Team einen Maschinenfehler nicht von einem Prozessfehler unterscheiden kann. Ein Lieferant mit umfassender Branchenerfahrung kann gemeinsam die Geräteanpassung, die Feeder-Einrichtung, die Düsenstrategie, die Programmdaten, den Lotpastendruck, die Platinenunterstützung, das Reflow-Löten, die Inspektion und die Bedienerschulung überprüfen. Diese umfassendere Sichtweise ist besonders nützlich für Fabriken, die eine neue SMT-Linie bauen oder die Produktionskapazität verbessern. Anstatt jeweils einen Alarm zu lösen, kann der Hersteller die Prozessstruktur hinter dem Alarm verbessern.
