Beim Stickstoff-Reflow-Löten handelt es sich um einen oberflächenmontierten Montageprozess, bei dem Stickstoff verwendet wird, um eine sauerstoffarme Umgebung zu schaffen, während die Lötpaste schmilzt und elektrische und mechanische Verbindungen herstellt. Der Prozess wird häufig bei anspruchsvollen PCB-Produktionen eingesetzt, da er die Oxidation reduzieren, die Benetzung des Lots verbessern und schwierige Baugruppen konsistenter machen kann.
Um zu verstehen, wie das Stickstoff-Reflow-Löten funktioniert , ist es hilfreich, den gesamten Prozess zu betrachten. Stickstoffversorgung, Ofenabdichtung, Sauerstoffkontrolle, thermische Profilierung, Lotpastenchemie, Platinenbestückung und Inspektion beeinflussen alle das Endergebnis.
Stickstoff ist kein universeller Ersatz für gutes Drucken oder Profilieren. Es ist ein Prozesswerkzeug. Wenn es auf das richtige Produkt angewendet wird, kann es die Prozessmarge verbessern und das Qualitätsrisiko verringern.
Beim Stickstoff-Reflow-Löten handelt es sich um ein Reflow-Löten, das in einer Atmosphäre mit reduziertem Sauerstoffgehalt durchgeführt wird. Stickstoff dringt in den Ofentunnel ein und verdrängt einen Großteil der Luft um den PCB. Anschließend durchläuft die Platine kontrollierte Heiz- und Kühlzonen.
Die Lotpaste wird zunächst weich, erreicht dann den flüssigen Zustand und verfestigt sich schließlich beim Abkühlen der Platine. Während der flüssigen Phase verringert Stickstoff die Menge an Sauerstoff, die für die Reaktion mit freiliegendem Metall und geschmolzenem Lot zur Verfügung steht.
Beim Standard-Luft-Reflow wird die Umgebungsluft im Ofen verwendet. Stickstoff-Reflow fügt dem thermischen Prozess eine Atmosphärenkontrolle hinzu. Der Ofen muss den Stickstofffluss, die Abgase, die Dichtungen, die Sensorwerte und die Alarmgrenzen verwalten.
Der vollständige Leitfaden zum Stickstoff-Reflow-Löten verbindet die Atmosphärenentscheidung mit der Pastenauswahl, der thermischen Profilierung, Inspektion, Wartung und den Produktionskosten.

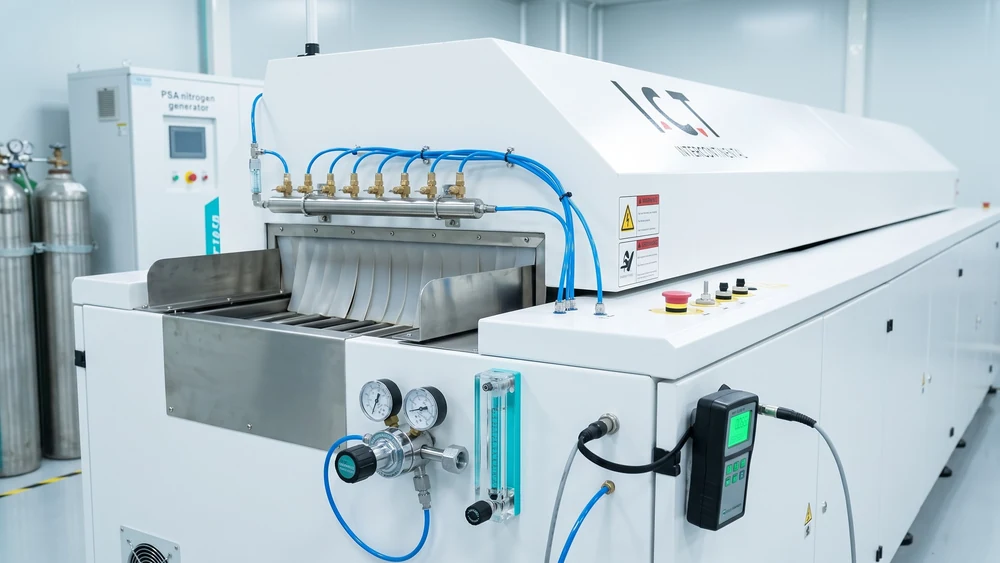

Stickstoff wird aus einem Großtank, einem Flaschensystem oder einem Stickstoffgenerator geliefert. Das Gas durchläuft Regler und Filter, bevor es in den Reflow-Ofen gelangt. Verteiler oder Einspritzöffnungen verteilen das Gas durch den Prozesstunnel.
Die Ofenabluft entfernt verdrängte Luft und trägt zur Aufrechterhaltung einer stabilen Innenatmosphäre bei. Das Ziel besteht nicht einfach darin, so viel Gas wie möglich hinzuzufügen. Ziel ist es, unter normalen Produktionsbedingungen eine vorhersehbare sauerstoffarme Umgebung zu schaffen.

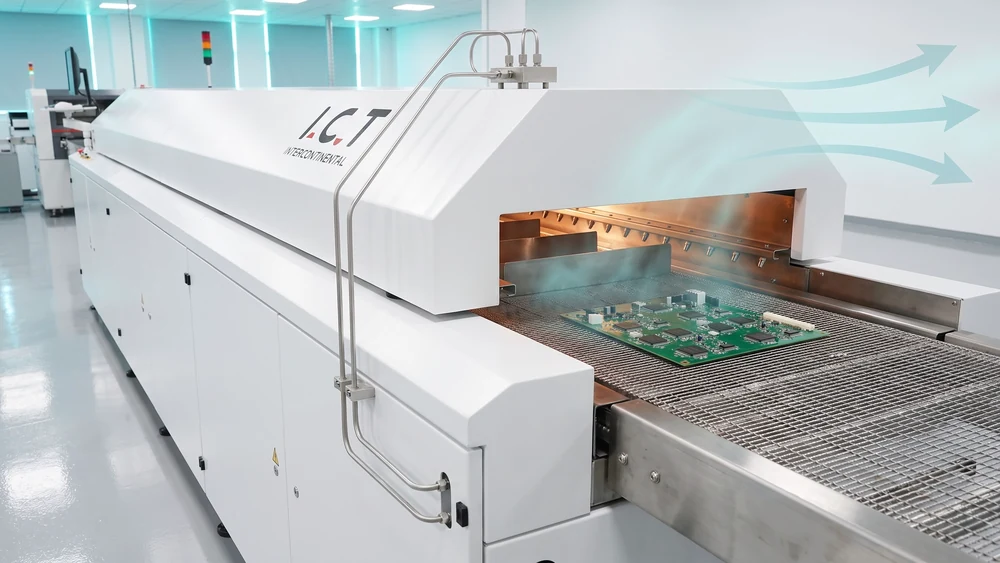

Der PCB gelangt in die Vorheizzone, wo die Temperatur allmählich ansteigt. Anschließend durchläuft es die Einweichzone, wo die Wärme gleichmäßiger wird und der Fluss zu aktivieren beginnt. In der Reflow-Zone erreicht das Lot den Liquidus und benetzt die Pads und Anschlüsse. Anschließend gelangt die Platine in Kühlzonen.
Temperatur und Atmosphäre wirken zusammen. Eine gute Stickstoffeinstellung kann eine falsche Anstiegsrate, eine unzureichende Spitzentemperatur oder eine zu lange Zeit über Liquidus nicht ausgleichen.
Ein Sauerstoffanalysator misst die Atmosphäre an einem definierten Ort. Das Steuersystem kann den Messwert anzeigen, einen Alarm auslösen oder den Gasfluss anpassen.
Der Standort des Sensors ist wichtig. Der Sauerstoff am Eingang kann sich vom Sauerstoff in der Nähe der Reflow-Zone unterscheiden. Auch die Plattenbeladung, Förderbandöffnungen, Ablufteinstellungen und Türdichtungen können den Messwert verändern.

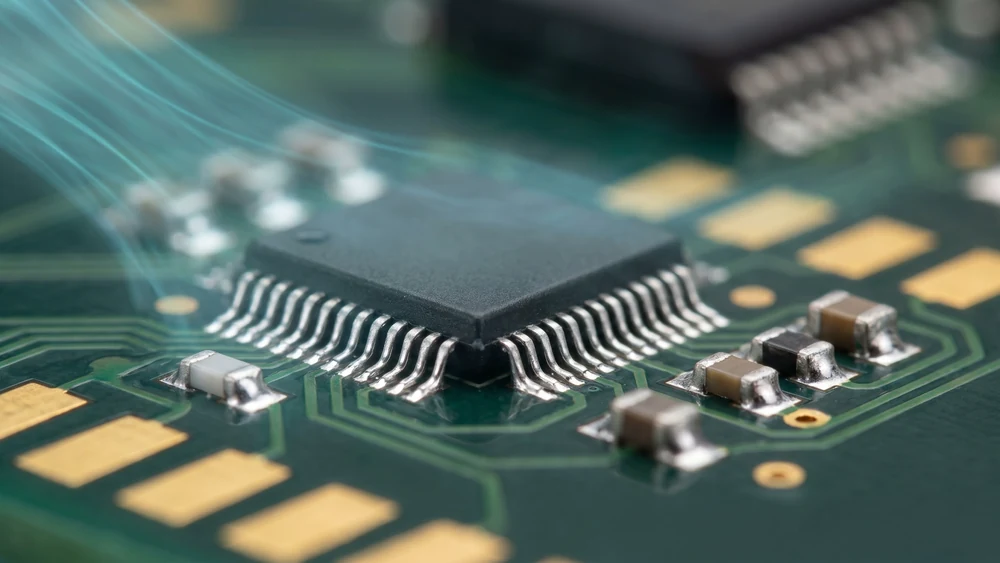

Wenn Kupfer, Bauteilanschlüsse und Lötpulver an der Luft erhitzt werden, kann Sauerstoff mit ihren Oberflächen reagieren. Oxidschichten können die gleichmäßige Ausbreitung von geschmolzenem Lot verhindern.
Oxidation kann zu Nichtbenetzung, Entnetzung, ungleichmäßigen Kehlnähten, Lotkugeln und einem inkonsistenten Erscheinungsbild der Verbindung führen. Der Effekt hängt von der Metalloberfläche, der Flussmittelaktivität, der Temperatur und der Einwirkzeit ab.
Stickstoff ist unter normalen Reflow-Bedingungen ein Inertgas. Durch die Reduzierung der Sauerstoffkonzentration wird die Möglichkeit der Oxidbildung bei heißer Platine verringert.
Das Prinzip der Oxidationskontrolle beim Reflow ist einfach: Reduzieren Sie die Sauerstoffexposition während der Zeit, in der die Lötoberflächen am reaktivsten sind.
Flussmittel entfernt Oxide und unterstützt die Ausbreitung des Lots. In einer Umgebung mit geringerem Sauerstoffgehalt kann das Flussmittel mit einem geringeren Oxidationsdruck arbeiten. Dies kann die Prozessmarge erhöhen, insbesondere auf schwierigen Oberflächen.
Stickstoff macht eine frische Paste, eine korrekte Lagerung, saubere Bretter oder eine kontrollierte Verarbeitungszeit nicht überflüssig. Wenn das Flussmittel durch unsachgemäße Handhabung bereits beschädigt wurde, kann Stickstoff es nicht wiederherstellen.
Die Vorheizzone erhöht die Platinentemperatur schrittweise. Eine kontrollierte Rampe reduziert den Thermoschock und ermöglicht die kontrollierte Verdunstung der Lösungsmittel in der Paste.
Die Atmosphärenkontrolle beginnt, bevor das Lot schmilzt. Während des Vorheizens kann es zu Oxidation kommen, daher sollte die Stickstoffverteilung den gesamten Prozessweg abdecken und nicht nur den Bereich der Spitzentemperatur.
Die Einweichzone gleicht die Temperatur in der gesamten Baugruppe aus. Große Kupferflächen, Anschlüsse, Abschirmungen und kleine passive Komponenten können sich unterschiedlich schnell erwärmen.
Ein stabiles Einweichen unterstützt die Aktivierung des Flussmittels und bereitet die Platine auf das Reflow-Löten vor. Wenn das Einweichen zu kurz oder zu aggressiv ist, kann das Lötergebnis auch bei niedrigem Sauerstoffgehalt variieren.
In der Reflow-Zone erreicht das Lot seine Liquidustemperatur. Geschmolzenes Lot breitet sich über die Pads und Bauteilanschlüsse aus. Dies ist das Stadium, in dem Oxidationskontrolle und Benetzung am deutlichsten sichtbar sind.
Die Platine muss für die vom Lotpastenlieferanten empfohlene Zeit über Liquidus bleiben. Übermäßige Zeit kann Komponenten beschädigen, die Flussaktivität schwächen oder das intermetallische Wachstum verstärken.
Die Abkühlung verfestigt die Verbindungen und bestimmt einen Teil der endgültigen Mikrostruktur. Eine zu schnelle Abkühlung kann zu Spannungen führen, während eine sehr langsame Abkühlung die Verbindungsstruktur und den Durchsatz beeinträchtigen kann.
Stickstoff kann weiter durch den Kühlabschnitt geleitet werden, um heiße Oberflächen zu schützen, bis die Platine eine sicherere Temperatur erreicht.
Ein Stickstoffofen benötigt wirksame Dichtungen rund um Türen, Abdeckungen, Förderbandöffnungen und Serviceplatten. Eine schlechte Abdichtung ermöglicht das Eindringen von Raumluft und erhöht den Gasbedarf.
Der Tunnel sollte einen stabilen Gasweg über die gesamte Plattenbreite bieten. Totzonen können zu unterschiedlichen Sauerstoffbedingungen in derselben Baugruppe führen.
Durchflussregler regulieren die Menge an Stickstoff, die in jeden Bereich gelangt. Die Abgase entfernen verdrängte Luft und flüchtige Stoffe. Zu viel Abluft kann Raumluft in den Ofen ziehen. Zu wenig Abgas kann die Prozessreinheit beeinträchtigen.
Der Gasfluss sollte zusammen mit den Sauerstoffmessungen angepasst werden. Eine höhere Durchflussrate ist nicht immer die richtige Antwort auf einen hohen Messwert.
Der Analysator sollte zuverlässige Messwerte innerhalb des erwarteten ppm-Bereichs liefern. Probenahmeleitungen müssen sauber und leckagefrei sein. Die Kalibrierung und der Sensoraustausch sollten den Anweisungen des Geräteherstellers folgen.
Führen Sie Aufzeichnungen über Kalibrierung, Wartung, Alarmereignisse und Korrekturmaßnahmen. Diese Aufzeichnungen helfen dabei, ein echtes Atmosphärenproblem von einem Analysatorproblem zu unterscheiden.
Eine zuverlässige SMT-Reflow-Ofenplattform sollte Temperaturgleichmäßigkeit, Atmosphärenstabilität, Datenprotokollierung, Wartungszugriff und Rezeptkontrolle vereinen.
Für eine neue Fabrik sollte der Ofen auch mit Drucker, Bestückungsmaschinen, Inspektionsgeräten und Rückverfolgbarkeitssystem ausgestattet sein.

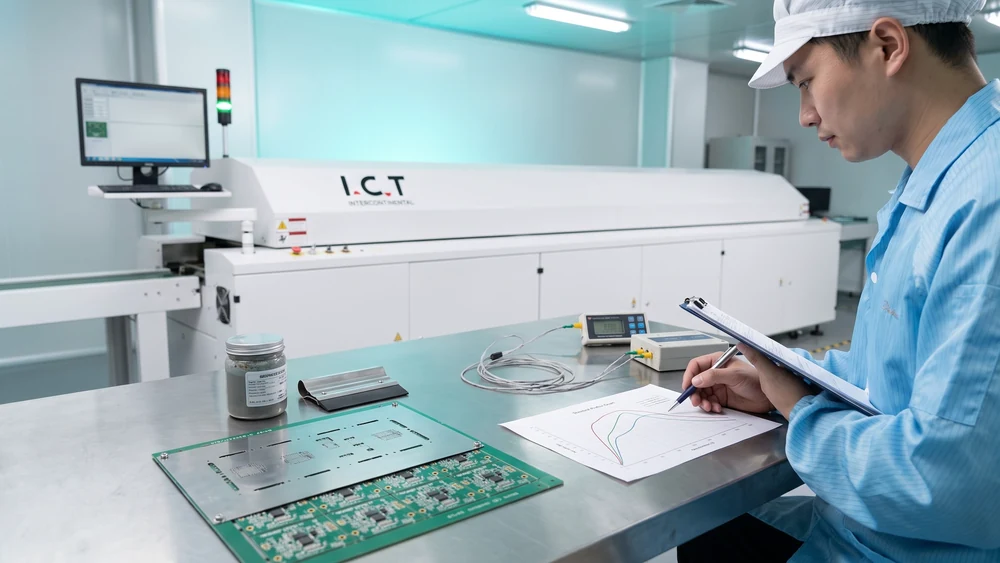

Beginnen Sie mit dem technischen Datenblatt der Paste. Überprüfen Sie die empfohlenen Sauerstoffbedingungen, Spitzentemperatur, Zeit über Liquidus, Anstiegsrate und Flussklassifizierung.
Verschiedene Pasten können sich unter derselben Atmosphäre unterschiedlich verhalten. Ein Prozess, der mit einer Paste funktioniert, liefert möglicherweise nicht das gleiche Ergebnis mit einer anderen Paste oder Legierung.
Fine-Pitch-Geräte, freiliegendes Kupfer, große Wärmeleitpads, unten abgeschlossene Komponenten und gemischte Wärmemassen können die Prozessmarge verringern.
Bei der Arbeit mit feinteiligen SMT-Baugruppen kann Stickstoff dazu beitragen, die Benetzungskonsistenz aufrechtzuerhalten. Es ersetzt nicht das genaue Schablonendesign, die Pastenauftragskontrolle oder die Platzierungsgenauigkeit.
Bleifreies Lot erfordert im Allgemeinen eine höhere Reflow-Temperatur als herkömmliches Zinn-Blei-Lot. Die höhere Temperatur kann den Oxidationsdruck erhöhen und das Flussverhalten anspruchsvoller machen.
Der bleifreie Stickstoff-Reflow -Prozess kann eine stabile Benetzung unterstützen, wenn SAC-Legierungen mit schwierigen Oberflächengüten verwendet werden.
Führen Sie eine Basislinie mit der vorhandenen Luft- oder Stickstoffeinstellung durch. Erfassen Sie Pastencharge, Schablonenzustand, Platinenrevision, Platzierungsprogramm, Profil, Förderbandgeschwindigkeit, Lademuster, Sauerstoffgehalt und Inspektionsergebnisse.
Ohne eine Basislinie ist es schwierig zu bestimmen, ob ein niedrigerer Sauerstoffgehalt tatsächlich die Qualität verbessert.
Testen Sie zwei oder drei Atmosphärenbedingungen mit produktionsrepräsentativen Platinen. Halten Sie alle anderen Variablen so stabil wie möglich.

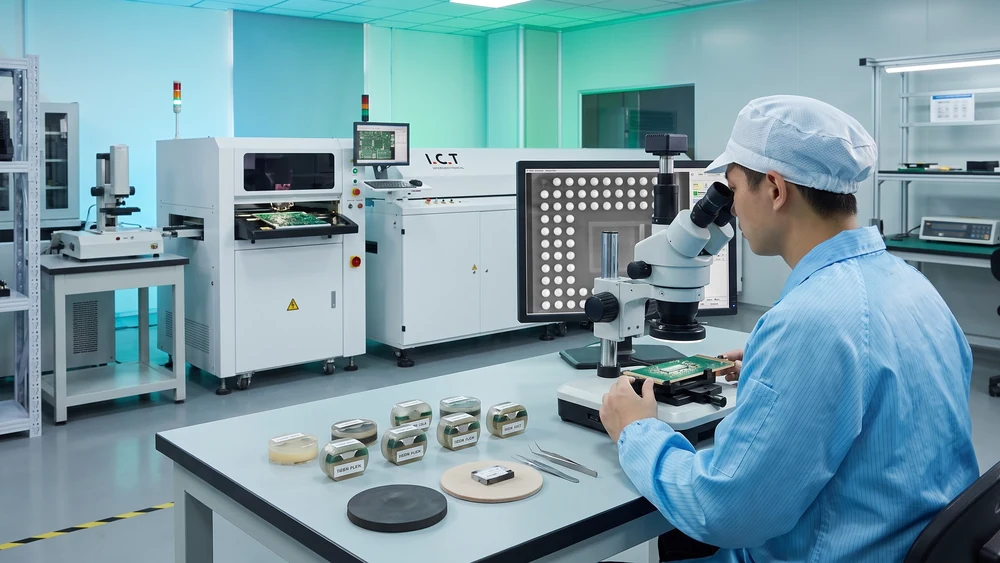

Überprüfen Sie Benetzung, Kehlkopfform, Brückenbildung, Tombstoning, Lotkugeln, Hohlräume und First-Pass-Ausbeute. Fügen Sie für hochzuverlässige Produkte nach Bedarf Querschnitte, Zugtests oder Temperaturwechsel hinzu.
Das Ziel besteht nicht nur darin, eine gute Einstellung zu finden. Ziel ist es, einen Bereich zu definieren, der bei normaler Variation stabil bleibt.
Legen Sie ein normales Sauerstoffziel, eine Alarmstufe und einen Aktionsgrenzwert fest. Der Stickstoff-Reflow-Sauerstoffgehalt sollte mit dokumentierten Reaktionsschritten verbunden sein.
Vergleichen Sie die Stickstoffkosten mit Nacharbeit, Ausschuss, Produktionsunterbrechungen, Inspektionsaufwand und Produktzuverlässigkeit. Eine niedrigere Fehlerquote kann Stickstoff rechtfertigen, selbst wenn die Gaskosten sichtbar sind.
Schätzen Sie den Gasverbrauch mit einer Berechnung des Stickstoffverbrauchs auf der Grundlage des tatsächlichen Durchflusses und der Betriebsstunden.
Hohe Messwerte können auf beschädigte Türdichtungen, lockere Zugangsplatten, übermäßige Abluft, niedrigen Versorgungsdruck, fehlerhafte Ventile, verstopfte Filter, falsche Bestückung der Platine oder Fehler im Analysegerät zurückzuführen sein.
Überprüfen Sie die Ausrüstung systematisch. Eine Erhöhung des Stickstoffflusses ohne Erkennung eines Lecks kann die Kosten erhöhen, ohne das Problem zu lösen.
Überprüfen Sie die Durchflussraten während der Produktion, im Standby-Modus, beim Hochfahren und Herunterfahren. Reparieren Sie Lecks und stellen Sie sicher, dass die Abgaseinstellungen geeignet sind. Verringern Sie den Fluss schrittweise erst nach Überprüfung der Sauerstoffrückgewinnung und der Verbindungsqualität.
Die Optimierung des Stickstoffflusses sollte auf Trenddaten und nicht auf einem einzelnen Messwert basieren.
Wenn keine Benetzung auftritt, überprüfen Sie Sauerstoff, Pad-Beschaffenheit, Pastenzustand, Profil und Kontamination. Wenn Brückenbildung auftritt, überprüfen Sie das Druckvolumen, die Ausrichtung, die Schablonenöffnungen und die Platzierung der Komponenten, bevor Sie die Atmosphäre ändern.
Verwenden Sie dokumentierte Schritte zur Fehlerbehebung beim Stickstoff-Reflow , damit die Bediener schichtübergreifend konsistent reagieren.
Der Ofen sollte nützliche Prozessdaten an den Rest der Linie übermitteln. Eine komplette SMT-Produktionslinie kann Druck, Platzierung, Reflow, Inspektion und Rückverfolgbarkeit durch konsistente Rezepte und Aufzeichnungen verbinden.
Für eine höhere Flexibilität sollten Sie einen bleifreien Dual-Rail-Reflow-Ofen unter repräsentativer Belastung auf beiden Schienen evaluieren.
Nein. Stickstoff ist am wertvollsten, wenn Oxidation die Benetzung einschränkt oder wenn die Baugruppe ein enges Prozessfenster aufweist. Viele Standardboards können gut an der Luft laufen. Die beste Entscheidung ergibt sich aus einem kontrollierten Vergleich unter tatsächlichen Produktionsbedingungen.
Das bedeutet, dass das PCB in einer Atmosphäre erhitzt und gelötet wird, die sehr wenig reaktiven Sauerstoff enthält. Stickstoff wird üblicherweise verwendet, da er unter normalen Reflow-Bedingungen chemisch stabil ist. Die kontrollierte Atmosphäre reduziert die Oxidation, während das Lot geschmolzen ist.
Es gibt keine universelle Zahl. Das Ziel hängt von der Pastenchemie, der Legierung, der Platinenoberfläche, dem Komponentenabstand, der Temperatur und den Kundenanforderungen ab. Beginnen Sie mit der Anleitung des Lieferanten und validieren Sie das Ergebnis durch Produktionsversuche.
Nein. Stickstoff kann Oxidationsprobleme reduzieren, aber er kann unzureichende Paste, schlechtes Schablonendesign, Fehlausrichtung, Kontamination, Koplanarität der Komponenten oder ein falsches thermisches Profil nicht korrigieren. Die Fehleranalyse muss den gesamten SMT-Prozess berücksichtigen.
Vergleichen Sie den First-Pass-Ertrag, die Nacharbeitszeit, den Ausschuss, die Zuverlässigkeitsergebnisse, den Gasverbrauch, die Wartung und die Kundenanforderungen. Wenn Stickstoff keine messbare Verbesserung bringt, ist ein Luftrückfluss möglicherweise wirtschaftlicher. Wenn es wiederkehrende Mängel an einer hochwertigen Baugruppe verhindert, kann sich die Investition rechtfertigen.
Überprüfen Sie Dichtungen, Ventile, Filter, Abgaseinstellungen und Versorgungsdruck. Verwenden Sie geeignete Standby-Einstellungen und reduzieren Sie den Durchfluss in kontrollierten Schritten. Stellen Sie sicher, dass der Sauerstoffgehalt schnell wieder den Zielwert erreicht und die Qualität der Lötverbindung stabil bleibt.
Zeichnen Sie den Sauerstoffgehalt, den Stickstofffluss, das Temperaturprofil, die Fördergeschwindigkeit, die Plattenbeladung, die Pastencharge, Inspektionsergebnisse, Mängel, Alarme, Kalibrierung und Wartung auf. Diese Aufzeichnungen ermöglichen eine deutlich schnellere Prozessverbesserung und Fehlerbehebung.
