| Spezifikationsdetails | |
|---|---|
| Modell | I.C.T-A40 |
| Minimaler Chip | 0201 (0,6 * 0,3 mm), Option: 01005 |
| Sonden | Obere 4 Sonden, Option: 6 (oben: 4, unten: 2); 8 (Oben: 4, Unten: 4) |
| XYZ-Treiber | Kugelumlaufspindel |
| Wiederholte Positionierungsgenauigkeit | ±0,02 mm |
| Elastische Kraft der Sonde | 120g (Standard) |
| Nennhub der Sonde | 1,5 mm |
| Min. Komponenten-Pin-Abstand | 0,20 mm |
| Min. Kontaktfläche | 0,15 mm |
| Z-Abstand | -3mm ~ 53mm |
| Maximaler Testbereich | 500 mm 410 mm, Option: 640 mm 600 mm |
| Min. Testfläche | 50mm*50mm |
| Top-Freigabe | 50mm |
| Abstand zur Platinenkante | ≥3mm |
| Dicke | 0,6 mm-6 mm |
| Maximales PCB Gewicht | 5kg, Option: 10kg |
| PCB Verformungskompensation | Standard |
| XY-Beschleunigung | Maximal: 3G |
| Z-Beschleunigung | Maximal: 20G |
| Sondenrücklaufhöhe | Programmiert |
| Sondenpresstiefe | Programmiert |
| Weiche Landung der Sonde | Programmiert |
| Testgeschwindigkeit | Max. 15 Schritte/Sek |
| Kamera | 2 bunte Kameras; Option: 4 bunte Kameras |
| Pixel | 12M |
| Laser-Wegsensor | 2 Sätze; Option: 4 Sätze |
| Wartungswerkzeuge | 1 Satz |
| Sonden | 20 |
| Leistung | AC 220 V, 50 Hz, 2,5 kVA (6 Sonden: 3,6 kVA, 8 Sonden: 4,4 kVA) |
| Temperatur | 25 °C ± 10 °C |
| Feuchtigkeit | 30 % – 70 % |
| Betriebssystem | Win10 64 Bit Pro, CORE i7+ |
| Inline-Modus | Links (rechts) rein, rechts (links) raus |
| Offline-Modus | Reingelassen, rausgelassen |
| Getriebehöhe | 900 ± 20 mm |
| SMT-Förderer Breite | 50 mm 460 mm; Option: 50 mm 630 mm |
| Dimension | L1450 B1400 H1450mm |
| Gewicht | 1200kg |
* I.C.T arbeitet immer wieder an Qualität und Leistung, Spezifikationen und Erscheinungen können ohne besondere Ankündigung aktualisiert werden.
| SMT Linienausrüstungsliste
I.C.T bietet umfassende SMT-Produktionslinienlösungen, die den gesamten Elektronikfertigungsprozess von Anfang bis Ende abdecken. Unsere Systeme integrieren Platinenhandhabung, Lötpastendruck, Hochgeschwindigkeits-Komponentenplatzierung, Inspektion, Reflow-Löten und flexible Nutzentrennungsoptionen, einschließlich der manuellen Nutzentrennungs-Fräsmaschine PCB für kleinere Produktionsanforderungen. Wir unterstützen unsere Kunden mit kompletter Fabrikplanung, Geräteauswahl, professioneller Installation, Bedienerschulung und kontinuierlicher Optimierung. Dieser End-to-End-Ansatz hilft Herstellern in der Smartphone-, Automobil-, Medizin- und Unterhaltungselektronikindustrie, höhere Effizienz, gleichbleibende Qualität und starke Wettbewerbsvorteile auf dem heutigen Markt zu erzielen.
| Produktname | Zweck in der Zeile SMT |
|---|---|
| SMD PCB Fließband | Schlüsselfertige Ful-Auto SMT-Montagelinie |
| SMT Magazinlader | Lädt automatisch nackte PCBs in die Zeile. |
| Lötpaste Drucker | Druckt Lotpaste präzise auf PCB Pads. |
| SMT Montagemaschine | Montieren Sie Komponenten präzise auf PCBs. |
| BGA Reflow-Ofen | Schmilzt Lot, um feste Verbindungen zu bilden. |
| Kundenerfolgsvideo – SMT-Linieninstallation in Portugal
Im Jahr 2026 lieferte I.C.T eine komplette SMT-Produktionslinie und installierte diese erfolgreich für einen Kunden in Portugal, der auf Automobilelektronik spezialisiert ist, insbesondere auf die Herstellung von Autolichtern und -steuerungen. Die Produktionslinie umfasste den Flying Probe Tester, der nahtlos in andere SMT-Geräte wie Bestückungsmaschinen und Reflow-Öfen integriert war. Unsere Ingenieure sorgten durch Schulungen und Support vor Ort für eine reibungslose Integration und optimierte Leistung. Der Kunde war mit der Reduzierung der Ausfallzeiten und der verbesserten Produktionsgeschwindigkeit, die durch die Implementierung unserer Testlösung erreicht wurde, äußerst zufrieden.
| Service- und Schulungsunterstützung
Bei I.C.T bieten wir umfassende SMT-Lösungen, einschließlich der Installation und Integration des Flying Probe Testers in Ihre gesamte Produktionslinie. Unsere Ingenieure sorgen dafür, dass alle Maschinen für maximale Effizienz nahtlos zusammenarbeiten. Wir bieten ausführliche Schulungen an, einschließlich Einrichtung, Fehlerbehebung und routinemäßiger Wartung, um sicherzustellen, dass Ihr Team das System effektiv bedienen und optimieren kann. Mit Remote-Support rund um die Uhr tragen wir dazu bei, Produktionsunterbrechungen zu minimieren und hohe Betriebsstandards aufrechtzuerhalten.
| Was unsere Kunden sagen

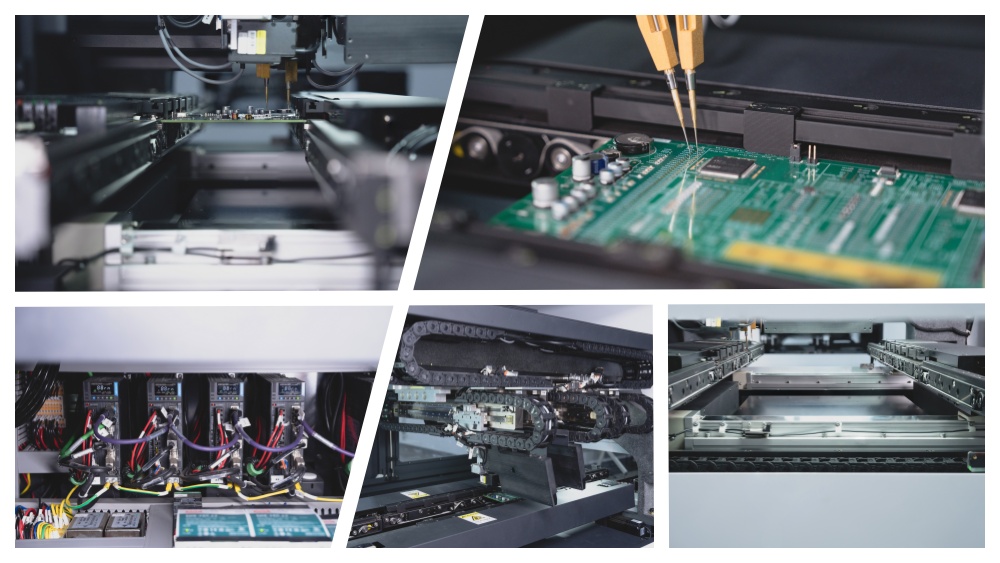

Kunden schätzen den Flying Probe Tester von I.C.T wegen seiner Fähigkeit, sich schnell an verschiedene PCB-Typen anzupassen, ohne dass zusätzliche Vorrichtungen erforderlich sind, was ihn ideal für Produktionslinien mit mehreren Produkten macht. Die hohe Geschwindigkeit des Systems, die minimalen Ausfallzeiten und die genaue Fehlererkennung verbessern die betriebliche Effizienz, senken die Kosten und sorgen für qualitativ hochwertige Ergebnisse. Kunden heben häufig die einfache Integration mit anderen SMT-Geräten hervor, die den Produktionsfluss weiter verbessert.
| Zertifizierungen und Standards
Der I.C.T Flying Probe Tester entspricht vollständig internationalen Standards wie CE, RoHS und ISO9001 und gewährleistet so Sicherheit, Zuverlässigkeit und Umweltkonformität. Diese Zertifizierungen belegen unser Engagement für die Bereitstellung qualitativ hochwertiger, zuverlässiger Produkte, die den globalen Industriestandards entsprechen und sicherstellen, dass Ihre SMT-Produktionslinie reibungslos und in Übereinstimmung mit den Vorschriften funktioniert.
| Über I.C.T Unternehmen und Fabrik
I.C.T ist ein führender Anbieter kompletter SMT-, DIP- und Beschichtungslösungen. Mit über 20 Jahren Erfahrung sind wir auf die Entwicklung und Bereitstellung integrierter Lösungen spezialisiert, die jeden Aspekt Ihres Produktionsprozesses optimieren. Von der Geräteinstallation bis zum laufenden Support helfen wir unseren Kunden, die Produktionseffizienz zu verbessern und eine hohe Produktqualität aufrechtzuerhalten. Unsere Lösungen wurden in über 70 Ländern implementiert und liefern skalierbare, zuverlässige Ergebnisse im gesamten globalen Fertigungssektor.
