I.C.T- AI-5146
I.C.T
| Menge: | |
|---|---|
| I.C.T Online AOI Inspektionsmaschine AI-5146
Die I.C.T Online-AOI-Inspektionsmaschine AI-5146 verwendet eine hochpräzise Farbkamera, um PCB Bilder in Echtzeit zu erfassen. Es nutzt CNN Deep Learning, um Bauteil- und Lötfehler intelligent zu erkennen. Diese Online-AOI-Maschine für die SMT-Produktionslinie eignet sich für Pre-Reflow- und Post-Reflow-Prüfungen. Es bietet geringe Fehlalarme, hohe Geschwindigkeit und einfache Einrichtung. Benutzer erhalten stabile Ergebnisse mit GR&R unter 10 %. Es unterstützt Fernsteuerung und MES-Datenverbindungen für einen besseren Fabrikablauf.
| Besonderheit

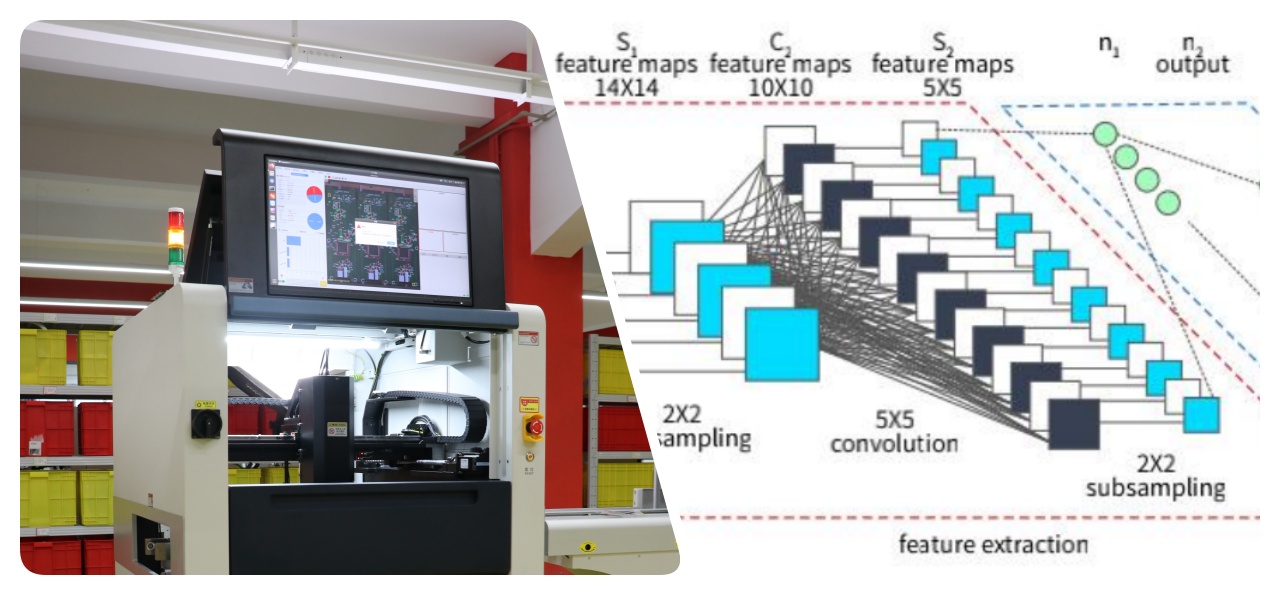

Die automatische PCB-AOI-Maschine AI-5146W nutzt Deep Learning über CNN, um Big Data zu optimieren und eine intelligente, minimalistische Programmierung zu ermöglichen. Es identifiziert Komponenten und Lötstellen automatisch mit einem Klick und löst so die Probleme langer Programmierzeiten und hoher Fehlalarme, die bei herkömmlichen Methoden häufig auftreten. Basierend auf riesigen Datensätzen unterscheidet es präzise NG- von OK-Platinen, selbst bei unterschiedlichen Lötstellenformen. Dies reduziert Fehlinspektionen und verbessert die Verallgemeinerung für verschiedene Szenarien, wie z. B. die störungsfreie Handhabung von Bauteilüberhängen oder Nadellöchern im Lot.

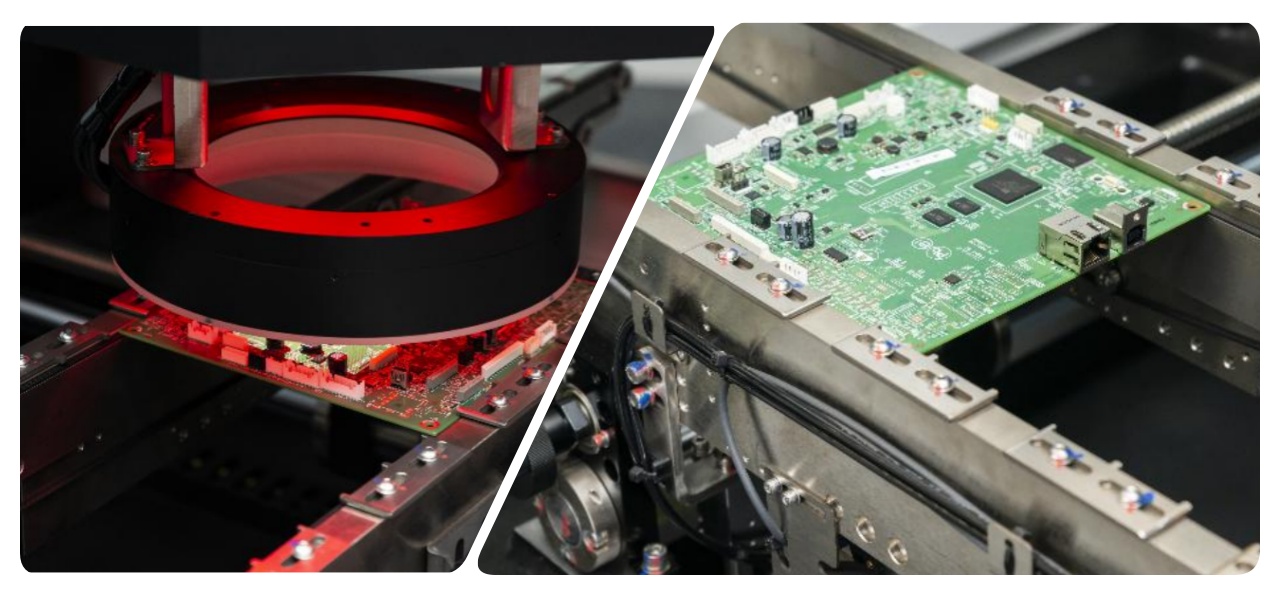

Die Top-Kamera nimmt mit 0,23 Sek. pro Sichtfeld auf. Durch die tiefe Ausrichtung bleibt eine schnelle Bewegung erhalten. Es berechnet das nächste Feld, während das aktuelle aufgenommen wird. Automatische Routenplanung für mehr Effizienz. Die Online-AOI-Inspektionsmaschine bewältigt problemlos große PCBs. Es eignet sich für Linien mit hohem Volumen ohne Verlangsamung. Benutzer erzielen mehr Leistung pro Schicht.
Es findet fehlendes, schiefes, Brücken-, überschüssiges Lot und mehr. Automatische IC-Pin-Boxen beurteilen mehrere Fehler gleichzeitig. Es ignoriert Farb- oder Zeichenverschiebungen auf der Tafel. Durch die Generalisierung werden Überhänge oder geringfügige Abweichungen behandelt. Die Online-AOI-Inspektionsmaschine sorgt bei komplexen Fällen für niedrige Falschraten.
| Spezifikation
| Modell | I.C.T SMT AOI AI-5146 | I.C.T SMT AOI AI-5146D |
| Mini-Komponente | 01005-Chip, 0,3-Pitch-IC und speziell geformt | |
| Auflösung@FOV | 10um@40*30mm | 15um@40*30mm |
| Kamera | Intelligente digitale Industriekamera mit 12 Megapixeln | |
| Linse | Telezentrisches Objektiv | |
| Licht | RGB+W 4-Farben-Integral | |
| Inspektionsgeschwindigkeit | 0,23 Sek./FOV | |
| Inspektionsalgorithmus | CNN, Farbkontrast, Konturerkennung, Offset-Inspektion, Vorlagenabgleich, Zeichenvergleich, OCR usw. | |
| Inspektionsgegenstand | Komponente: Fehlend, vertauscht, falsch ausgerichtet, gebrochen, überzählig, Fremdkörper, fleckig usw. Lot: Unzureichendes Lot, zu viel Lot, Brückenbildung, Pseudolot usw. Sonstiges: Barcode-Erkennung/QR-Code-Erkennung/OCR. | |
| PCB Größe | 50*50mm~510*460mm (Großer Board-Modus: Von links nach rechts: max. 730 x 460 mm Von rechts nach links: max. 640 x 460 mm. | 50*50mm~510*610mm (Einzelschienenbetrieb) 50*50mm~510*330mm (Doppelschienenbetrieb) |
| Schiene | Einzelschiene | Doppelschiene |
| PCB Höhe | Oben: 25 mm, Unten: 80 mm | Oben: 25 mm, Unten: 30 mm |
| PCB Dicke | 0,3 ~ 6,0 mm | |
| PCB Kante | 3,7 mm | |
| PCB Verzug | ±3,0 mm | |
| PCB Gewicht | Maximal: 3 kg | |
| SMT-Förderer Höhe | 900 ± 20 mm | |
| Mit Anpassung | Manuell und automatisch | |
| SMT-Förderer Richtung | L ~R oder R ~L | |
| Leistung | AC220 50/60Hz, 5A | |
| Nennleistung | 380W | |
| Kommunikation | KMEMA | |
| Gewicht | 750 kg | 790 kg |
* I.C.T arbeitet immer wieder an Qualität und Leistung, Spezifikationen und Erscheinungen können ohne besondere Ankündigung aktualisiert werden.
| SMT Linienausrüstungsliste
Unsere hochwertige PCBA-Produktionslinie verfügt über fortschrittliche Ausrüstung für eine effiziente und präzise PCB-Montage. Die vollautomatische SMT-Linie umfasst einen Lader, einen automatischen Drucker für den präzisen Auftrag von Lotpaste, eine Bestückungsmaschine für die präzise Platzierung von Bauteilen, einen Reflow-Ofen für zuverlässiges Löten und ein AOI-System für eine gründliche Fehlerprüfung. Diese hochwertige PCBA-Produktionslinie gewährleistet einen reibungslosen Betrieb, hohe Zuverlässigkeit und eine kostengünstige SMT-Montage und erfüllt vielfältige Branchenanforderungen.
| Kundenerfolgsvideo
Sehen Sie sich das Marketingvideo I.C.T-5146 an, um die Online-AOI-Inspektionsmaschine in Aktion zu sehen. Es beginnt mit dem eleganten Äußeren und den wichtigsten Verkaufsargumenten. Innenansichten zeigen hochpräzise Kamera und RGB+W-Leuchten. Die Maschine läuft reibungslos auf der SMT-Leitung und erfasst Echtzeitbilder. Die KI-Programmierdemo hebt die Ein-Klick-Komponenten-ID und die Lötprüfung hervor. Es zeigt Fehlerbeispiele wie Brücken oder fehlende Teile an. Schnelleinrichtung und Remote-Links werden angezeigt. Das Ende zeigt einen stabilen Betrieb in der Fabrik, wodurch Ausbeute und Geschwindigkeit gesteigert werden.
| Service- und Schulungsunterstützung
I.C.T bietet volle Unterstützung für die Online-AOI-Inspektionsmaschine. Unser Team kümmert sich um Installation, Fehlerbehebung und Wartung. Remote-Hilfe löst Probleme schnell. Zur einfachen Nutzung bieten wir Schulungen vor Ort oder online an. Benutzer lernen Programmierung, Fehlereinrichtung und Datenanalyse. Regelmäßige Updates halten die Software auf dem neuesten Stand. Weltweite Servicezentren sorgen für eine schnelle Ersatzteilversorgung. Dadurch werden die Fähigkeiten der Benutzer und die Maschinenverfügbarkeit verbessert.
| Kundenrezensionen
Kunden schätzen die schnelle Reaktion und die fachmännischen Lösungen unserer Ingenieure. Sie loben die Online-AOI-Inspektionsmaschine für genaue Kontrollen und geringe Fehler. Eine sichere Verpackung schützt während des Transports. Schnelle Problemlösungen verkürzen die Wartezeit. Stabile Leistung stärkt ihre Linien.
| Zertifizierungen und Standards
I.C.T verfügt über CE für Sicherheit, RoHS für umweltfreundliche Materialien und ISO9001 für Qualitätskontrolle. Wir haben Patente auf Schlüsseltechnologien wie KI-Algorithmen. Diese beweisen zuverlässige Konstruktion und Innovation.
| Über das Unternehmen I.C.T und unsere Fabrik SMT
I.C.T verfügt über eigene Forschung und Entwicklung sowie Produktion in einer 12.000 m² großen Fabrik. Über 89 Mitarbeiter, darunter 20 Ingenieure. Wir wachsen schnell und betreuen über 1600 Kunden in 72 Ländern. Strenge Tests und Qualitätssysteme gewährleisten Spitzenprodukte. Weltweite Niederlassungen bieten Hilfe vor Ort.
