I.C.T-4034
I.C.T
SMT Stencil Printer
| Menge: | |
|---|---|

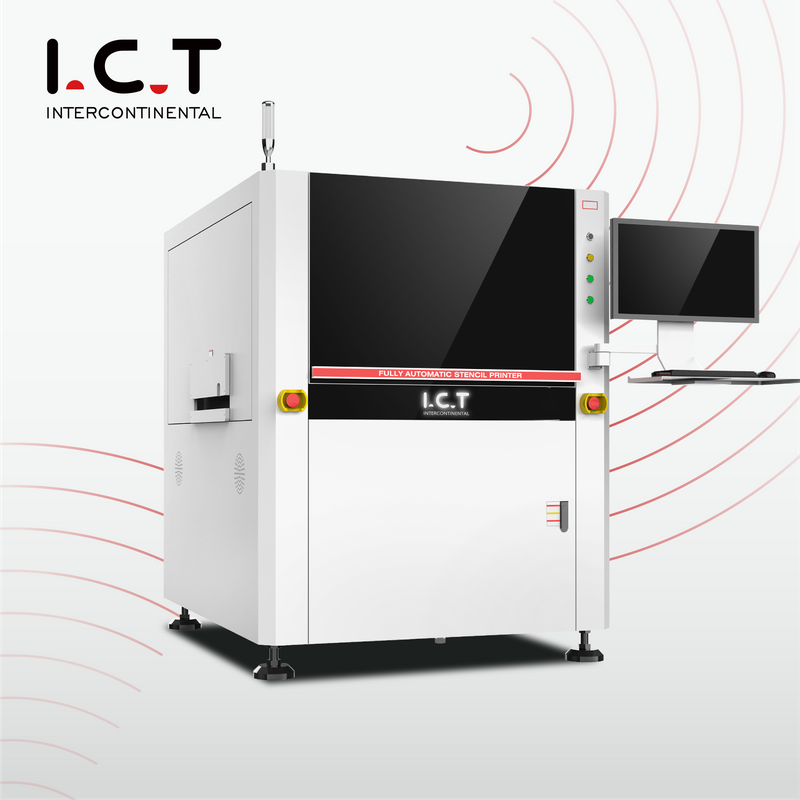

| SMT Vollautomatisch Schablone Drucker
Der vollautomatische Schablone-Drucker SMT von I.C.T ist die erste Wahl für effizientes SMT-Drucken. Mit einem schnellen 7-Sekunden-Zyklus und einer hohen Wiederholgenauigkeit von ±0,01 mm erfüllt es verschiedene Anforderungen wie die Produktion von LCD-Fernsehern und Fahrzeugelektronik. Diese Maschine verfügt über eine automatische PCB-Kalibrierung, einen einstellbaren Rakeldruck und fortschrittliche Reinigungssysteme. Es ist auf Einfachheit und Leistung ausgelegt und unterstützt Schablonengrößen von 470370 mm bis 737737 mm und PCB-Größen bis zu 400*340 mm. Das Fachwissen von I.C.T sorgt für zuverlässige Ergebnisse und macht es ideal für moderne Fertigungslinien weltweit.
| Besonderheit
Der SMT Schablone-Drucker liefert hohe Präzision mit einer Wiederholpositionierungsgenauigkeit von ±0,01 mm und einer Druckgenauigkeit von ±0,025 mm. Dies gewährleistet einen gleichmäßigen Auftrag der Lotpaste auf PCBs und reduziert Fehler in der Produktion. Die Maschine verwendet fortschrittliche Servosteuerungskomponenten für einen stabilen Betrieb und eignet sich daher perfekt für detaillierte Elektronik wie LED- und STB-Produkte. Seine zuverlässige Leistung spart Zeit und verbessert die Qualität und erfüllt damit die Anforderungen globaler Hersteller.
Dieser vollautomatische SMT-Schablonendrucker verfügt über ein automatisches PCB-Kalibrierungssystem. Es passt die PCB-Position vor dem Drucken genau an und gewährleistet so eine perfekte Ausrichtung mit der Schablone. Diese Funktion unterstützt in Kombination mit einer programmierbaren Hebeplattform verschiedene PCB Dicken von 0,4 mm bis 6 mm. Es steigert die Produktionseffizienz und ist ideal für verschiedene Anwendungen, einschließlich Familienkino und Fahrzeugelektronik.
Der Drucker verfügt über ein vielseitiges Reinigungssystem mit Trocken-, Nass- und Vakuummodus. Durch die Trennung des Reinigungsteils vom CCD wird eine effektive Schablonenwartung gewährleistet. Ein einzigartiges Sprühsystem reinigt gleichmäßig von oben bis unten, während die Software den Alkohol- und Papierverbrauch steuert, um Material zu sparen. Diese Funktion reduziert Ausfallzeiten und gewährleistet eine hohe Druckqualität für allgemeine Elektronikprodukte.
| Spezifikation
| Modell | I.C.T-4034 | I.C.T5134 | I.C.T-5151 |
| Rahmengröße (mm) | 470*370 ~ 737*737 | 470*370 ~ 737*737 | 470*370 ~ 737*737 |
| PCB Größe (mm) | 50*50 ~ 400*340 | 50*50 ~ 510*340 | 50*50 ~ 510*510 |
| Transportrichtung | Links rechts; Rechts links; Links links; Rechtsgerechter | ||
| Unterstützungssystem | Magnetpin/Up-Ab-Abwärts-Tabelle eingestellt/Stützblock | ||
| Spannsystem | Seitliche Klemmung (Vakuumdüse, automatisch einziehbarer Z-Druck ist optional) | ||
| Druckerkopf | Zwei unabhängige motorisierte Druckköpfe | ||
| Rakeltyp | Edelstahl (Standard), Kunststoff | ||
| Reinigungssystem | Trocken, nass, Vakuum | ||
| Inspektion | 2D-Inspektion (Standard) | ||
| Stromversorgung | Wechselstrom: 220 ± 10 %, 50/60 Hz, 3 kW | ||
| Kontrollmethode | PC-Steuerung | ||
| Dimension (mm) | 1220*1355*1500 | 1220*1355*1500 | 1220*1550*1500 |
| Modell | I.C.T-6534 | I.C.T-6561 | I.C.T-9060 |
| Rahmengröße (mm) | 650*400 ~ 850*750 | 650*400 ~ 850*850 | 737*400 ~ 1100*900 |
| PCB Größe (mm) | 50*50 ~ 650*340 | 80*50 ~ 650*610 | 80*50 ~ 900*600 |
| Dimension (mm) | 1330*1370*1500 | 1330*15450*1500 | 1580*1545*1500 |
* I.C.T arbeitet immer wieder an Qualität und Leistung, Spezifikationen und Erscheinungen können ohne besondere Ankündigung aktualisiert werden.

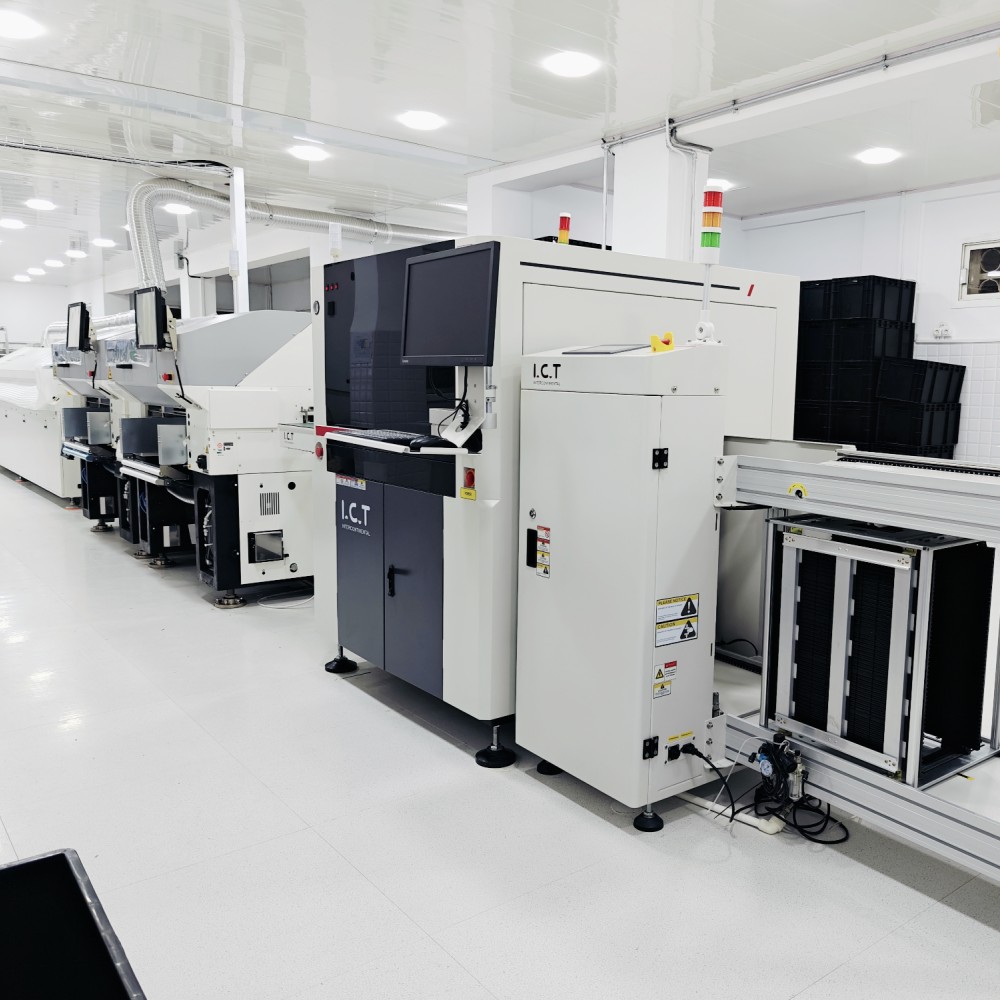

| SMT Linienausrüstungsliste
Unsere hochwertige PCBA-Produktionslinie verfügt über fortschrittliche Ausrüstung für eine effiziente und präzise PCB-Montage. Die vollautomatische SMT-Linie umfasst einen Lader, einen automatischen Drucker für den präzisen Auftrag von Lotpaste, eine Bestückungsmaschine für die präzise Platzierung von Bauteilen, einen Reflow-Ofen für zuverlässiges Löten und ein AOI-System für eine gründliche Fehlerprüfung. Diese hochwertige PCBA-Produktionslinie gewährleistet einen reibungslosen Betrieb, hohe Zuverlässigkeit und eine kostengünstige SMT-Montage und erfüllt vielfältige Branchenanforderungen.
| Produktname | Zweck in der Zeile SMT |
|---|---|
| PCB Lader | Lädt automatisch nackte PCBs in die Zeile. |
| Lötpaste Drucker | Druckt Lotpaste präzise auf PCB Pads. |
| Maschine auswählen und platzieren | Montieren Sie Komponenten präzise auf PCBs. |
| Reflow Ofen | Schmilzt Lot, um feste Verbindungen zu bilden. |
| AOI Maschine | Prüft Lötstellen und Platzierungsfehler. |
| SPI Maschine | Überprüft Höhe und Qualität der Lotpaste. |
| Rückverfolgbarkeitsausrüstung | Zeichnet und verfolgt Produktionsdaten: Laserbeschriftungsmaschine /Etikettenmontagegerät/Tintenstrahldrucker |
| Kundenerfolgsvideo
Als europäischer Kunde sind wir von den SMT- und DIP-Produktionslinien von I.C.T begeistert. Unser Video zeigt die gesamte SMT-Linie, einschließlich Lader, Reiniger, SMT-Schablonendrucker, JUKI-Bestückungsmaschine, Förderband, Reflow-Ofen, Kühler, Puffer, AOI und NG/OK-Entlader. Die DIP-Linie verfügt über ein Förderband, Wellenlöten, Entlader, Flipper und ICT-Tester. Jede Maschine läuft reibungslos und steigert unsere Produktion fortschrittlicher Elektronik. Die Ingenieure von I.C.T leisteten hervorragende Unterstützung und sorgten für eine nahtlose Integration und einen reibungslosen Betrieb.
| Service und Schulung
I.C.T bietet umfassenden Service und Schulung für den SMT Schablone-Drucker. Unser Team sorgt für Installation, Wartung und Support, um sicherzustellen, dass Ihre Geräte einwandfrei funktionieren. Schulungsprogramme vermitteln den Bedienern den effizienten Umgang mit der Maschine und umfassen Kalibrierungs- und Reinigungsprozesse. Mit globalen Servicezentren liefern wir schnelle Reaktionen und langfristigen Support und helfen Ihnen so, Ihre Produktion zu maximieren und Kosten zu senken.
| Kundenrezensionen
Unsere Kunden schätzen die Techniker von I.C.T für ihren kompetenten Support und die schnelle Problemlösung. Sie loben den SMT Schablone-Drucker für seine hohe Präzision und Zuverlässigkeit. Auch die stabile Verpackung und die sicheren Transportmethoden erhalten gute Noten. Kunden schätzen unsere schnelle Reaktion auf Probleme und die Gewährleistung reibungsloser Produktionslinien.
| Unsere Zertifizierung
I.C.T verfügt über renommierte Zertifizierungen wie CE, RoHS, ISO9001 und Patente. Diese Zertifikate belegen unser Engagement für Qualität und Sicherheit bei der Herstellung des SMT Schablone-Druckers. Sie garantieren ihren Kunden zuverlässige, umweltfreundliche Produkte, die globalen Standards entsprechen.
| Über uns und die Fabrik
I.C.T ist ein führendes Unternehmen mit eigenen Forschungs-, Entwicklungs- und Produktionsteams. Mit über 89 Mitarbeitern und schnellem Wachstum betreuen wir mehr als 1600 Kunden in 72 Ländern. Unsere Fabrik verfügt über strenge Testprozesse und ein starkes Qualitätsmanagementsystem. Mit Sitz in Dongguan, China, decken wir eine Fläche von 12.000 m² ab und liefern weltweit hochwertige SMT Schablone Drucker.
