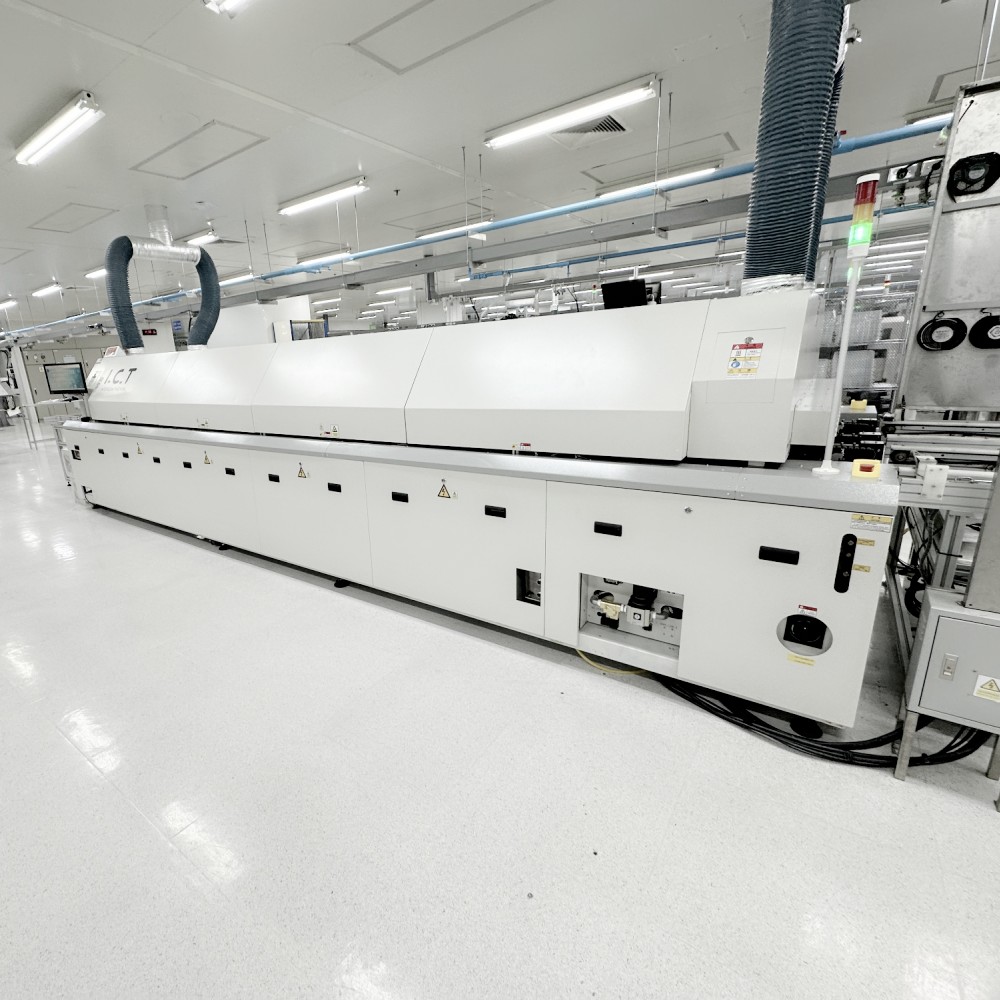

I.C.T-L24 (Angepasst)
I.C.T
| Verfügbarkeitsstatus: | |
|---|---|
| Menge: | |
Einführung
Der bleifreie Reflow-Ofen der L-Serie I.C.T ist nach jahrelangen Markttests das ausgereifte Produkt. Der Reflow-Ofen der L-Serie hat seit vielen Jahren einen größeren Marktanteil behauptet.Seine beispiellose Heizleistung und sein Temperaturkontrollsystem erfüllen die Anforderungen verschiedener Schweißprozesse. Es ist das Ergebnis jahrelanger technischer Forschung und Entwicklung von I.C.T.
Bei den bleifreien Reflow-Produkten der L-Serie handelt es sich um High-End-Reflow-Produkte, die sich dafür einsetzen, mit der Marktnachfrage Schritt zu halten, um die Wettbewerbsfähigkeit der Kunden zu steigern. Das neue Designkonzept entspricht voll und ganz den Anforderungen immer vielfältigerer Prozesse und ist angesichts der zukünftigen Ausrichtung der Branche durchaus für die Kommunikation geeignet , Automobilelektronik, Haushaltsgeräte, Computer und andere Unterhaltungselektronikprodukte.
Besonderheit
1. Steuerungssystem: PC + Siemens SPS-Steuerungssystem, präzise Temperaturregelung und stabiler, sorgt für eine Temperaturstabilitätsrate von mehr als 99,99 %.
2. Heißluftsystem: Erstklassiges Heizmodul, das beste Temperaturzonenintervall-Design sorgt für optimale Temperaturgleichmäßigkeit und -wiederholung. Durch die effektive Nutzung und thermische Kompensationseffizienz benötigt es weniger als 20 Minuten von der Temperaturregelungsgenauigkeit ± 1 ℃ Umgebungstemperatur auf a Temperaturstabilisierung.
3. Überwachungssoftware: Windows-Schnittstelle, traditionelles und vereinfachtes Chinesisch und Englisch, kostenloser Online-Schalter und Bedienerpasswortverwaltung, einfach zu bedienen. Betriebsaufzeichnungen, Funktionen zur Messung und Analyse von Temperaturkurven, virtuelle Simulation, Fehlerselbstdiagnose, Prozessüberwachung, automatische Generierung und Speichern von Prozesskontrolldokumenten, dynamische Anzeige des Substrattransports.
4.Kühlsystem: Neue Kühlzone, schnelle und einfache Anpassung, um den Kühlbedarf verschiedener Steigungen problemlos zu erreichen.
5. Temperaturschutz: I.C.T mit Übertemperaturschutz von Drittanbietern, mehrschichtiger Schutz, um einen sicheren Betrieb zu gewährleisten.

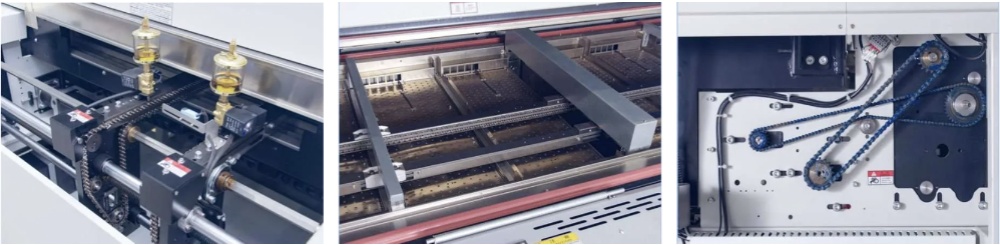

1. Die Transportmethode Netzgürtel + Kette ist mit den meisten PCBs kompatibel und kann mehr Anforderungen erfüllen;
2. Die insgesamt segmentierte Führungsschiene und die Multi-Cantilever-Struktur gewährleisten die Parallelität und Stabilität der Führungsschiene;
3. Hochtemperaturbeständiges Schmieröl, standardmäßiger computergesteuerter Füllzyklus, keine manuelle Wartung erforderlich;
4. Unabhängiger Frequenzumrichter, importierter Panasonic-Motor, computergesteuerte Regelung der Übertragungsgeschwindigkeit, Abweichung innerhalb von ±2 %;
5. Option: Doppelschienen mit unabhängiger Steuerung der Geschwindigkeit jeder Schiene;
6. Die spezielle Federkettenspannvorrichtung passt die Kettenspannung automatisch an, um sicherzustellen, dass die Kette nicht hängen bleibt.
7. Unabhängige Einstellung der Führungsschienenbreite, optionale elektrische Einstellung der Führungsschienenbreite, höhere Effizienz.
1. Importierter hochtemperaturbeständiger Langachsenmotor mit unabhängiger Wechselrichtersteuerung der oberen und unteren Temperaturzonen, der eine stufenlose Geschwindigkeitsregelung von 0 bis 3000 Geschwindigkeiten unterstützt;
2. Speziell gefertigte, langlebige Wicklungsheizung mit hoher thermischer Effizienz und Empfindlichkeit sowie geringer thermischer Trägheit;
3. Beschleunigt effizient den Luftkanal, um ausreichend zirkulierendes Luftvolumen bereitzustellen;
4. Die Gleichrichterplatine besteht aus einer hochwertigen importierten Aluminium-Zink-Platte, die eine Wärmekompensation und Wärmerückgewinnung von PCB, einen hohen thermischen Wirkungsgrad und eine bessere Gleichmäßigkeit aufweist;
5. PID+SSR-Temperaturregelungsmethode, die Temperaturregelungsgenauigkeit erreicht ±1℃
6. Jede Zone wird unabhängig gesteuert, und die PID+SSR-Temperaturregelungsmethode kann unterschiedliche Temperaturkurven besser erfüllen.
Wenn Sie eine 24-Zonen-PCB SMT Reflow-Ofenmaschine individuell anpassen möchten, wenden Sie sich bitte an uns Kontaktieren Sie uns >>
Modell | L8 | L10 |
Abmessung (L*B*H)mm | 5125x1430x1530 | 5805x1430x1530 |
Gewicht | Ca.2100 kg | Ca.2315 kg |
Anzahl der Heizzonen | Oben8/Unten8 | Oben10/Unten10 |
Länge der Heizzonen | 3110 mm | 3892 mm |
Einstellung der Schienenbreite | Manuelle Einstellung (Option: Automatisch) | |
Abgasvolumen | 10M3/min*2 Abgase | |
Kontrollsystem | SPS+Computer | |
Temperaturkontrollmethode | PID + SSR | |
Übertragungsagent | Kette + Netz | |
Stromversorgung erforderlich | 5-Leiter-System 3P, N, PE 380 VAC ± 5 %, 50 Hz.Andere Spannungen auf Anfrage | |
Power zum Aufwärmen | 64KW | 80KW |
Energieverbrauch | 10KW | 12KW |
Erwärmungszeit | Ca. 25 Minuten | |
Temp.Einstellbereich | Raumtemperatur: 300 °C | |
SMT-Förderer Höhe | 900+/-20mm | |
SMT-Förderer Geschwindigkeitsbereich | 300–2000 mm/mi | |
Feste Schienenseite | Vorne fest (Option: Hinten fest) | |
Kühlungsmethode | Zwangsluftmotor und Lüfter (Standard) | |
* I.C.T arbeitet weiter an Qualität und Leistung, Spezifikationen und Erscheinungsbild können ohne besondere Ankündigung aktualisiert werden.
Einführung
Der bleifreie Reflow-Ofen der L-Serie I.C.T ist nach jahrelangen Markttests das ausgereifte Produkt. Der Reflow-Ofen der L-Serie hat seit vielen Jahren einen größeren Marktanteil behauptet.Seine beispiellose Heizleistung und sein Temperaturkontrollsystem erfüllen die Anforderungen verschiedener Schweißprozesse. Es ist das Ergebnis jahrelanger technischer Forschung und Entwicklung von I.C.T.
Bei den bleifreien Reflow-Produkten der L-Serie handelt es sich um High-End-Reflow-Produkte, die sich dafür einsetzen, mit der Marktnachfrage Schritt zu halten, um die Wettbewerbsfähigkeit der Kunden zu steigern. Das neue Designkonzept entspricht voll und ganz den Anforderungen immer vielfältigerer Prozesse und ist angesichts der zukünftigen Ausrichtung der Branche durchaus für die Kommunikation geeignet , Automobilelektronik, Haushaltsgeräte, Computer und andere Unterhaltungselektronikprodukte.
Besonderheit
1. Steuerungssystem: PC + Siemens SPS-Steuerungssystem, präzise Temperaturregelung und stabiler, sorgt für eine Temperaturstabilitätsrate von mehr als 99,99 %.
2. Heißluftsystem: Erstklassiges Heizmodul, das beste Temperaturzonenintervall-Design sorgt für optimale Temperaturgleichmäßigkeit und -wiederholung. Durch die effektive Nutzung und thermische Kompensationseffizienz benötigt es weniger als 20 Minuten von der Temperaturregelungsgenauigkeit ± 1 ℃ Umgebungstemperatur auf a Temperaturstabilisierung.
3. Überwachungssoftware: Windows-Schnittstelle, traditionelles und vereinfachtes Chinesisch und Englisch, kostenloser Online-Schalter und Bedienerpasswortverwaltung, einfach zu bedienen. Betriebsaufzeichnungen, Funktionen zur Messung und Analyse von Temperaturkurven, virtuelle Simulation, Fehlerselbstdiagnose, Prozessüberwachung, automatische Generierung und Speichern von Prozesskontrolldokumenten, dynamische Anzeige des Substrattransports.
4.Kühlsystem: Neue Kühlzone, schnelle und einfache Anpassung, um den Kühlbedarf verschiedener Steigungen problemlos zu erreichen.
5. Temperaturschutz: I.C.T mit Übertemperaturschutz von Drittanbietern, mehrschichtiger Schutz, um einen sicheren Betrieb zu gewährleisten.
1. Die Transportmethode Netzgürtel + Kette ist mit den meisten PCBs kompatibel und kann mehr Anforderungen erfüllen;
2. Die insgesamt segmentierte Führungsschiene und die Multi-Cantilever-Struktur gewährleisten die Parallelität und Stabilität der Führungsschiene;
3. Hochtemperaturbeständiges Schmieröl, standardmäßiger computergesteuerter Füllzyklus, keine manuelle Wartung erforderlich;
4. Unabhängiger Frequenzumrichter, importierter Panasonic-Motor, computergesteuerte Regelung der Übertragungsgeschwindigkeit, Abweichung innerhalb von ±2 %;
5. Option: Doppelschienen mit unabhängiger Steuerung der Geschwindigkeit jeder Schiene;
6. Die spezielle Federkettenspannvorrichtung passt die Kettenspannung automatisch an, um sicherzustellen, dass die Kette nicht hängen bleibt.
7. Unabhängige Einstellung der Führungsschienenbreite, optionale elektrische Einstellung der Führungsschienenbreite, höhere Effizienz.
1. Importierter hochtemperaturbeständiger Langachsenmotor mit unabhängiger Wechselrichtersteuerung der oberen und unteren Temperaturzonen, der eine stufenlose Geschwindigkeitsregelung von 0 bis 3000 Geschwindigkeiten unterstützt;
2. Speziell gefertigte, langlebige Wicklungsheizung mit hoher thermischer Effizienz und Empfindlichkeit sowie geringer thermischer Trägheit;
3. Beschleunigt effizient den Luftkanal, um ausreichend zirkulierendes Luftvolumen bereitzustellen;
4. Die Gleichrichterplatine besteht aus einer hochwertigen importierten Aluminium-Zink-Platte, die eine Wärmekompensation und Wärmerückgewinnung von PCB, einen hohen thermischen Wirkungsgrad und eine bessere Gleichmäßigkeit aufweist;
5. PID+SSR-Temperaturregelungsmethode, die Temperaturregelungsgenauigkeit erreicht ±1℃
6. Jede Zone wird unabhängig gesteuert, und die PID+SSR-Temperaturregelungsmethode kann unterschiedliche Temperaturkurven besser erfüllen.
Wenn Sie eine 24-Zonen-PCB SMT Reflow-Ofenmaschine individuell anpassen möchten, wenden Sie sich bitte an uns Kontaktieren Sie uns >>
Modell | L8 | L10 |
Abmessung (L*B*H)mm | 5125x1430x1530 | 5805x1430x1530 |
Gewicht | Ca.2100 kg | Ca.2315 kg |
Anzahl der Heizzonen | Oben8/Unten8 | Oben10/Unten10 |
Länge der Heizzonen | 3110 mm | 3892 mm |
Einstellung der Schienenbreite | Manuelle Einstellung (Option: Automatisch) | |
Abgasvolumen | 10M3/min*2 Abgase | |
Kontrollsystem | SPS+Computer | |
Temperaturkontrollmethode | PID + SSR | |
Übertragungsagent | Kette + Netz | |
Stromversorgung erforderlich | 5-Leiter-System 3P, N, PE 380 VAC ± 5 %, 50 Hz.Andere Spannungen auf Anfrage | |
Power zum Aufwärmen | 64KW | 80KW |
Energieverbrauch | 10KW | 12KW |
Erwärmungszeit | Ca. 25 Minuten | |
Temp.Einstellbereich | Raumtemperatur: 300 °C | |
SMT-Förderer Höhe | 900+/-20mm | |
SMT-Förderer Geschwindigkeitsbereich | 300–2000 mm/mi | |
Feste Schienenseite | Vorne fest (Option: Hinten fest) | |
Kühlungsmethode | Zwangsluftmotor und Lüfter (Standard) | |
* I.C.T arbeitet weiter an Qualität und Leistung, Spezifikationen und Erscheinungsbild können ohne besondere Ankündigung aktualisiert werden.
FAQ:
Q: Warum heißt es Reflow?
A: Der Begriff „Reflow“ in SMT (Surface Mount Technology) bezieht sich auf den Prozess des Schmelzens von Lotpaste beim Löten.Dieses kontrollierte Schmelzen und Wiedererstarren des Lotes schafft sichere Verbindungen zwischen Bauteilen und PCBs.
Q: Aus welchen Komponenten besteht ein Reflow-Ofen?
A: Ein Reflow-Ofen in SMT umfasst typischerweise Heizelemente, ein Fördersystem, Wärmezonen, Temperaturregler, Flussmittelmanagement und Abgassysteme.Diese Komponenten arbeiten zusammen, um ein präzises Löten während der PCB-Montage zu gewährleisten.
Q: Wie oft kann man Reflow-Löten durchführen?
A: Um die höchste Lötstellenintegrität und Gesamtzuverlässigkeit in SMT aufrechtzuerhalten, wird im Allgemeinen empfohlen, das Reflow-Löten auf einer Leiterplatte (PCB) auf ein oder höchstens zwei Mal zu beschränken.Durch häufiges Reflow-Löten können Bauteile thermischen Belastungen ausgesetzt sein.
Q: Welche Temperatur hat Reflow-Löten?
A: Die beim Reflow-Löten in SMT verwendete Temperatur variiert je nach verwendeter spezifischer Lotpaste.Typischerweise liegen die Temperaturen zwischen etwa 200 °C und 250 °C (392 °F bis 482 °F).Diese Temperaturen werden sorgfältig kontrolliert, um eine ordnungsgemäße Bildung der Lötverbindung während des Reflow-Prozesses sicherzustellen.
FAQ:
Q: Warum heißt es Reflow?
A: Der Begriff „Reflow“ in SMT (Surface Mount Technology) bezieht sich auf den Prozess des Schmelzens von Lotpaste beim Löten.Dieses kontrollierte Schmelzen und Wiedererstarren des Lotes schafft sichere Verbindungen zwischen Bauteilen und PCBs.
Q: Aus welchen Komponenten besteht ein Reflow-Ofen?
A: Ein Reflow-Ofen in SMT umfasst typischerweise Heizelemente, ein Fördersystem, Wärmezonen, Temperaturregler, Flussmittelmanagement und Abgassysteme.Diese Komponenten arbeiten zusammen, um ein präzises Löten während der PCB-Montage zu gewährleisten.
Q: Wie oft kann man Reflow-Löten durchführen?
A: Um die höchste Lötstellenintegrität und Gesamtzuverlässigkeit in SMT aufrechtzuerhalten, wird im Allgemeinen empfohlen, das Reflow-Löten auf einer Leiterplatte (PCB) auf ein oder höchstens zwei Mal zu beschränken.Durch häufiges Reflow-Löten können Bauteile thermischen Belastungen ausgesetzt sein.
Q: Welche Temperatur hat Reflow-Löten?
A: Die beim Reflow-Löten in SMT verwendete Temperatur variiert je nach verwendeter spezifischer Lotpaste.Typischerweise liegen die Temperaturen zwischen etwa 200 °C und 250 °C (392 °F bis 482 °F).Diese Temperaturen werden sorgfältig kontrolliert, um eine ordnungsgemäße Bildung der Lötverbindung während des Reflow-Prozesses sicherzustellen.
