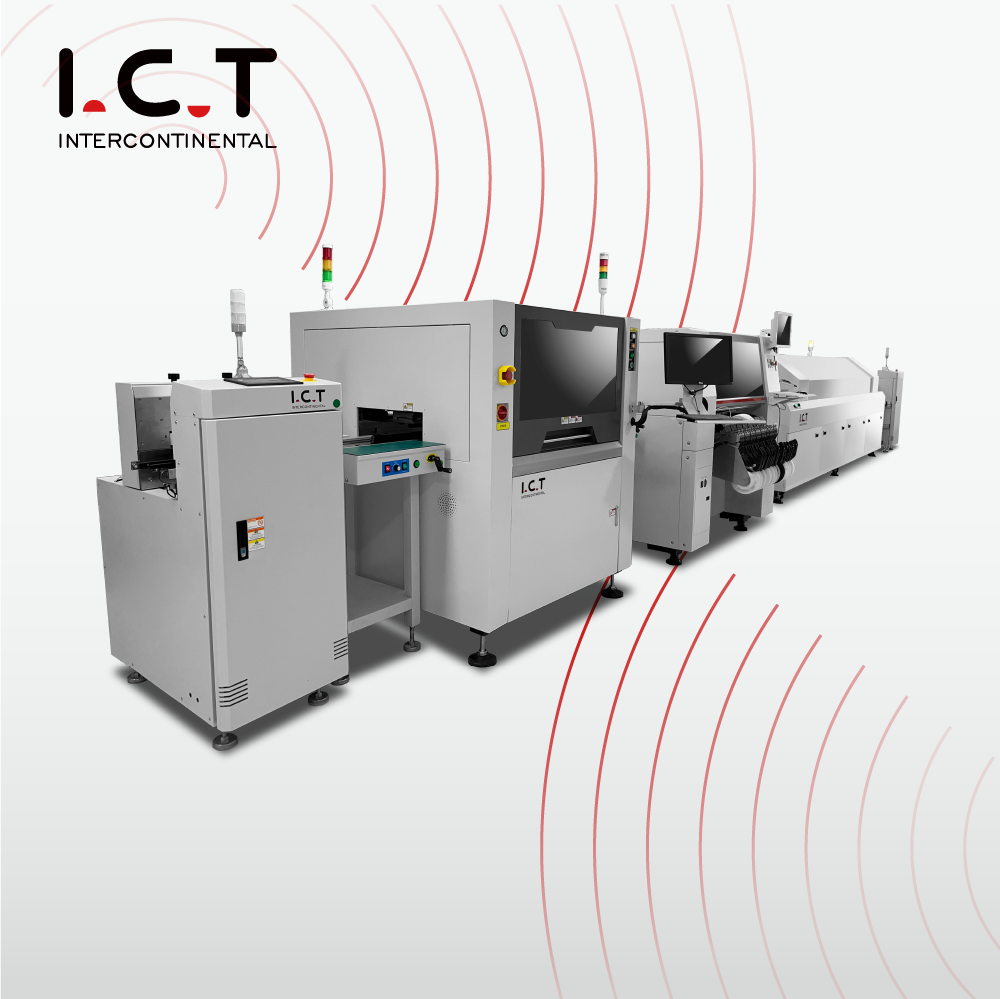

JUKI Multiple SMT LED Produktionslinie
JUKI-Mehrfach-SMT LED-Produktionslinie, SMT PCB-Montagelinie, Hochgeschwindigkeits-LED-Glühbirnen-Produktionslinie für den Verkauf.
1. JUKI Pick-and-Place-Maschine
Vorab-Chip-Shooter
Schnelle und flexible Bestückungsmaschine
Multifunktionaler modularer Chip-Bestücker
Schneller, flexibler Bestückungsautomat
| Modell | JUKI RS-1R Bestückungsautomat | |||
| SMT-Förderer Spezifikation | Standard | 150-mm-Förderverlängerungen, stromaufwärts und stromabwärts | 250-mm-Förderverlängerungen, stromaufwärts und stromabwärts | |
| Wildschweingröße | Minimum | 50*50mm | ||
| 1 Puffer | 650*370mm (Einzelklemmung) | |||
| 950*370mm (doppelte Klemmung) | 1.100*370mm (Doppelklemmung) | 1.200*370mm (Doppelklemmung) | ||
| 3 Puffer | 360×370mm | 500*370mm | 600*370mm | |
| Komponentenhöhe | 25mm | |||
| Komponentengröße | 0201*1 ~74mm/150*50mm | |||
| Platzierungsgeschwindigkeit | Optimum | 47.000 CPH | ||
| IPC9850 | 31.000 CPH | |||
| Platzierungsgenauigkeit | ±35 μm (Cpk≥1) | |||
| Feeder-Eingänge | max.112*2 | |||
2. Lotpastendrucker
Hohe Positionsgenauigkeit, wiederholte Positionierungsgenauigkeit ±0,01 mm;Druckgenauigkeit 0,025 mm
Unterstützt den Leimdruck. Die automatische Steuerung verbessert die Produktionseffizienz, die Qualitätskontrolle und spart Produktionskosten
Automatische PCB-Kalibrierung, Rakeldruck einstellbar, automatisches Drucken, automatische Schablonenreinigung
| Modell | I.C.T-4034 | I.C.T-5151 | I.C.T-6561 | I.C.T-1500(LED) |
| Rahmengröße (mm) | 470*370 ~ 737*737 | 470*370 ~ 737*737 | 470*370 ~ 850*850 | 470*370 ~ 1800*750 |
| PCB Größe (mm) | 50*50 ~ 400*340 | 50*50 ~ 510*510 | 80*50 ~ 650*610 | 80*50 ~ 1500*350 |
| Transportrichtung | Links rechts;Rechts links;Links Links;Richtig richtig | |||
| Unterstützungssystem | Magnetstift/Auf-Ab-Tisch verstellbar/Stützblock | |||
| Spannsystem | Seitliche Klemmung, Vakuumdüse, automatisch einziehbarer Z-Druck | |||
| Druckerkopf | Zwei unabhängige motorisierte Druckköpfe | |||
| Abzieher Typ | Edelstahl (Standard), Kunststoff | |||
| Reinigungssystem | Trocken, nass, Vakuum | |||
| Inspektion | 2D-Inspektion (Standard) | |||
| Stromversorgung | Wechselstrom: 220 ± 10 %, 50/60 Hz, 3 kW | |||
| Kontroll-Methode | PC-Steuerung | |||
| Abmessung (mm) | 1220*1355*1500 | 1220*1530*1500 | 1330*1530*1500 | 2500*1220*1500 |
| Gewicht | Ca. 1250 kg | Ca. 1300 kg | Ca. 1300 kg | Ca. 1800 kg |
| Modell | I.C.T-5134 | I.C.T-6534 | I.C.T-1200(LED) |
| Rahmengröße (mm) | 470*370 ~ 737*737 | 470*370 ~ 737*737 | 470*370 ~ 850*850 |
| PCB Größe (mm) | 50*50 ~ 400*340 | 50*50 ~ 510*510 | 80*50 ~ 650*610 |
| Abmessung (mm) | 1220*1355*1500 | 1330*1530*1500 | 2200*1200*1500 |
| Gewicht | Ca. 1250 kg | Ca. 1300 kg | Ca. 1500 kg |
3. Reflow-Lötofen
Hochwirksames Flussmittelmanagementsystem
Hochstabiles Stickstoffschutzsystem
Hochleistungskühlsystem
| Modell | L8 | L10 |
| Abmessung (L*B*H)mm | 5000x1250x1490 | 5800x1250x1490 |
| Gewicht | Ca.1600 kg | Ca.1800 kg |
| Anzahl der Heizzonen | Oben8/Unten8 | Oben10/Unten10 |
| Länge der Heizzonen | 3121 mm | 3891 mm |
| Einstellung der Schienenbreite | M(Option:A) | |
| Abgasvolumen | 10M3/minx2 Auspuffanlagen | |
| Kontrollsystem | SPS+Computer | |
| Temperaturkontrollmethode | PID + SSR | |
| Übertragungsagent | Kette + Netz | |
| Stromversorgung erforderlich | 3 Phasen, 380 V 50/60 Hz | |
| Power zum Aufwärmen | 55KW | 64KW |
| Energieverbrauch | 8KW | 12KW |
| Erwärmungszeit | Ca. 25 Minuten | |
| Temp.Einstellbereich | Raumtemperatur: 300 °C | |
| SMT-Förderer Höhe | 900+/-20mm | |
| SMT-Förderer Geschwindigkeitsbereich | 300–2000 mm/mi | |
| Feste Schienenseite | Vorne fest (Option: Hinten fest) | |
| Kühlungsmethode | Zwangsluftmotor und Lüfter (Standard) | |
| Modell | Lyra 622 | Lyra 622N | Lyra 732/ 733 | Lyra 732N/ 733N |
| Anzahl der Vorwärmzonen | 6 | 6 | 7 | 7 |
| Anzahl der Spitzenzonen | 2 | 2 | 3 | 3 |
| Max.Löttemperatur | Vorwärmen Zonen 300 °C und Spitzenzonen350 °C | |||
| Anzahl der Kühlzonen | 2 | 2 | 2 | 3 |
| Maschenweite | Standard 440 mm (Option 560 & 680mm ) | |||
| Schienenbreite | Einzelschiene: 50 - 460 mm, Option: 50 - 686 mm, andere Breiten auf Anfrage.Duo-Schienenstandard: 50 - 290 mm*2 | |||
| Dimensions | 5150*1400*1500mm | 5150*1400*1500mm | 5850*1400*1500mm | 6250*1400*1500mm |
| Gewicht | 2400 kg | 2600 kg | 2800 kg | 3000 kg |
