D600 (OBJEKTIV)
I.C.T
| Menge: | |
|---|---|
| Leimauftragsmaschine
Untersuchungen haben ergeben, dass die Leimauftragsmaschine eine Schraubengenauigkeit von ±0,015 mm und eine Wiederholgenauigkeit des Motors von ±0,01 mm erreicht. Panasonic-Servomotoren treiben alle drei Achsen an. Schleifspindeln verhindern Spiel. Das koaxiale Bildverarbeitungssystem führt eine Markierungskorrektur und Kantenkompensation in Echtzeit durch. Hochpräzises Ventil sorgt für ein konstantes Leimvolumen bei Temperaturschwankungen. Das serienmäßige Vorheizmodul sorgt für eine gleichmäßige Viskosität. Der Heißkleberspender lässt sich über das SMEMA-Protokoll direkt in bestehende SMT-Linien integrieren. Aufgezeichnete Daten aus 72 Ländern bestätigen einen First-Pass-Ertrag von über 99,5 % und eine Verfügbarkeit rund um die Uhr.
| Detaillierte Produktmerkmale
Die Ventilbaugruppe zeichnet bei jedem Zyklus das gleiche Leimgewicht auf. Servomotor und Schleifschnecke sorgen für dokumentierte Wiederholgenauigkeit. Der Vorheizkreis hält eine Toleranz von 0,1 °C ein. Unterstützt Rotleim, Silikon, UV- und Schmelzklebstoffe. Der Spritzenaustausch dauerte weniger als 60 Sekunden. Der automatische Spülzyklus reinigt die Düse in 8 Sekunden. Im 10.000-Zyklen-Test wurden keine Satellitenabwürfe festgestellt. Die Leimauftragsmaschine sorgt für eine gleichmäßige Klebefestigkeit bei allen getesteten Materialien.
Antistatischer Riemenantrieb mit unabhängigen Links-/Rechtsmotoren. Der einstellbare Stoppmechanismus arretiert die Brettposition. Synchronschleifschnecken garantieren eine Schienenparallelität innerhalb von 0,02 mm bei der Breitenänderung. Maximales PCB Gewicht 5 kg, maximale Größe 600×600 mm. Die Transportgeschwindigkeit ist in jeder Fließrichtung auf 300 mm/s festgelegt. Der Schmelzklebstoffspender hält während der gesamten aufgezeichneten Produktionsläufe eine Plattenabweichung von Null aufrecht.
Die integrierte Reinigungsstation wird mit einem einzigen Befehl aktiviert. Die Ventilspülung ist in 8 Sekunden abgeschlossen. Der Temperaturregler hält die Klebstoffviskosität während der gesamten Schicht auf dem vorgeschriebenen Niveau. Kein manueller Eingriff erforderlich. Das Wartungsprotokoll zeigt im 30-tägigen Dauerbetrieb keine Verstopfungsvorfälle. Zwischen den Zyklen bleibt die Leimauftragsmaschine produktionsbereit.
SPS- und Industrie-PC-Architektur. Elektrische Komponenten sind auf die Marken Panasonic, Omron und Schneider beschränkt. CE-Zertifizierungsdatei vollständig. Industrie 4.0-Datenschicht aktiv. MES-Schnittstellenstandard. Optionale 3D-Höhen- und UV-Härtungsmodule können ohne Software-Neuprogrammierung installiert werden. Für die vollständige Beherrschung der Bedienerschnittstelle ist eine einstündige Schulung erforderlich. Der Schmelzklebstoffspender arbeitet innerhalb zertifizierter Parameter 24 Stunden am Tag.
| Spezifikation
| Modell | I.C.T-D450 | I.C.T-D600(LENS) | I.C.T-D1200(LENS) |
| Ausgabebereich | X400*Y400*Z50mm | X600*Y400*Z50mm | X1200*Y400*Z50mm |
| Produktgewicht | Max. 4,5 kg | ||
| Produktdicke | Max. 6mm | ||
| Höchstgeschwindigkeit | 2000 mm/s | ||
| Vision-Methodik | CCD | ||
| Reinigungssystem | Auto | ||
| Geschwindigkeit des Einspritzventils | 200 Punkte/s | ||
| Dosiergenauigkeit | ±0,02 mm | ||
| Wiederholte Genauigkeit | ±0,01 mm | ||
| Gewicht | 650 kg | 750 kg | 950 kg |
| Dimension | B770*T1200*H1500mm | B880*T1200*H1500mm | B1590*T1200*H1500mm |
| SMT Linienausrüstungsliste
Eingehendes Magazin geladen. Automatischer Lader schiebt die Platine vor. Die Leimauftragsmaschine trägt ein programmiertes Muster mit einer Geschwindigkeit von 800 mm/s auf. Pick-and-Place-Positionierung von Komponenten oder Linsen auf nassem Klebstoff. Der IR- oder UV-Härtungsofen stellt die Verbindung in Sekundenschnelle her. Optional AOI überprüft Volumen und Platzierung. Alle Stationen kommunizieren über den SMEMA-Standard. Typischer Personalbedarf: 1–2 Bediener. Erfasste First-Pass-Ausbeute von über 99,5 % für Automobil-, Medizin- und LED-Anwendungen. Dokumentierter ROI innerhalb von 12 Monaten erreicht. Komplette Schmelzklebstoff-Spenderlinie im Rahmen eines einzigen Vertrags geliefert, installiert und abgenommen.
| Produktname | Zweck in der Leimauftragslinie |
|---|---|
| Leimauftragsmaschine | Ermöglicht eine schnelle und äußerst präzise Klebstoffabgabe |
| Konforme Beschichtungsmaschine | Trägt eine abschließende Schutzschicht für Zuverlässigkeit auf |
| Maschine auswählen und platzieren | Platziert Bauteile präzise auf frischem Leim |
| UR-Härtungsofen | Härt den Kleber schnell mit IR- oder UV-Technologie |
| Kundenerfolgsgeschichte

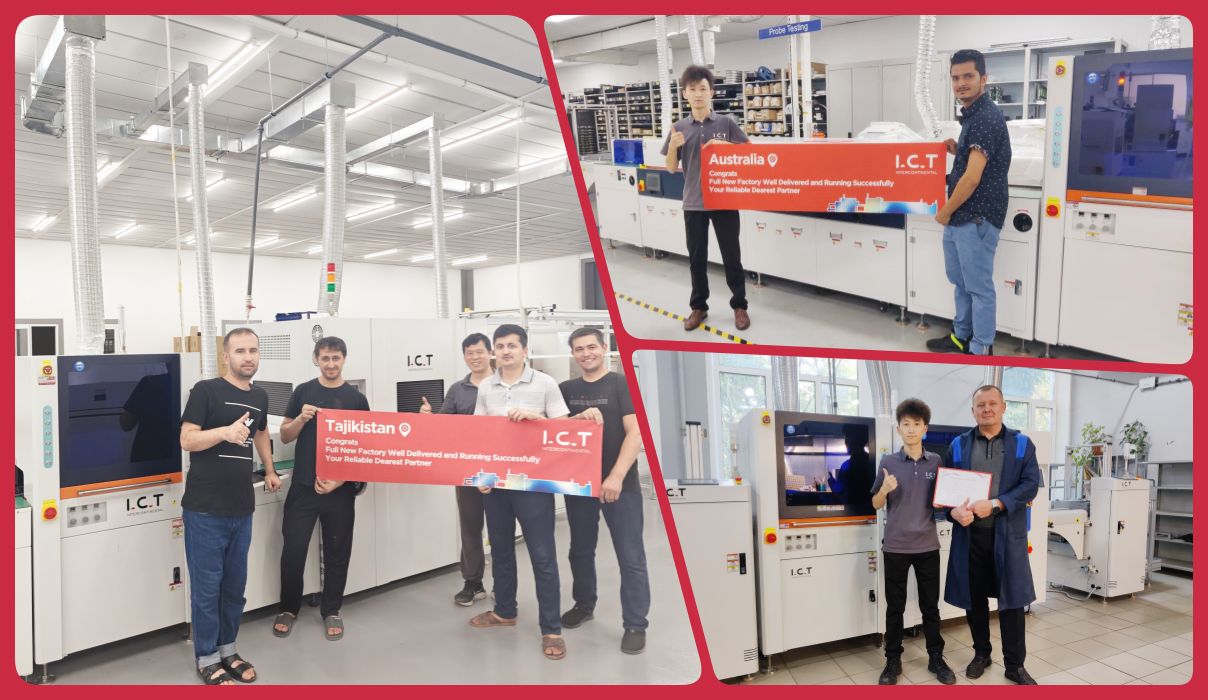

Zwei I.C.T Ingenieure trafen in Duschanbe ein. Der Kunde hatte zwei SMT-Linien, eine DIP-Linie, eine Schutzbeschichtungslinie, eine Klebelinie und eine LED-Glühlampenmontagelinie gekauft. Installation und Inbetriebnahme in zehn Kalendertagen abgeschlossen. Die Leimauftragsmaschine verzeichnete vom ersten Brett an eine Punktplatzierungsgenauigkeit von 100 %. Pick-and-Place-, Aushärtungs- und AOI-Stationen haben die Abnahmetests noch am selben Tag bestanden. Lokale Betreiber wurden am zehnten Tag als unabhängig zertifiziert. Der Kunde unterzeichnete das endgültige Abnahmeprotokoll und stellte ein Videozeugnis zur Verfügung, in dem bestätigt wurde, dass alle Spezifikationen erfüllt wurden.
| Professionelle Schulung und Unterstützung
Standardverfahren: Ingenieure bleiben vor Ort, bis die Bediener des Kunden den unabhängigen Betrieb nachweisen. Der Ferndiagnosezugriff löst 80 % der Probleme innerhalb einer Stunde. Kritische Ersatzteile werden in acht globalen Lagern für den Versand am selben Tag gelagert. Garantierte Reaktion vor Ort innerhalb von 48 Stunden weltweit. Softwarerevisionen und Prozessverbesserungen werden während der gesamten Gerätelebensdauer kostenlos bereitgestellt. Der Schmelzklebstoffspender amortisiert sich innerhalb des dokumentierten Zeitraums von 6–12 Monaten.
| Kundenlob
'Ingenieure kannten jede Schraube.' 'Klebepunkte bewegen sich nie.' 'Holzkisten haben 8.000 km ohne einen Kratzer überstanden.' 'Remote-Team hat den Alarm um 2 Uhr morgens meiner Zeit behoben.' 'Die Linie wurde seit vierzehn Monaten nicht angehalten.' Dieselben Worte, andere Länder, dieselbe SMT-Klebemaschine.
| Unsere Zertifizierung
CE-Konformitätserklärung ausgestellt. RoHS-Konformität zertifiziert. Aktuelle ISO9001:2015-Registrierung. Mehrere Gebrauchs- und Erfindungspatente erteilt. Jede Leimauftragsmaschine verfügt über ein individuelles Testdatenpaket und ein serialisiertes Rückverfolgbarkeitsprotokoll.
| Über uns und die Fabrik
Hauptsitz und Produktion: Dongguan, China. Anlagengröße 12.000 m². Gesamtpersonal 89. Ingenieurpersonal 20. Grundkapital 30 Millionen US-Dollar. Gegründet 2012. Derzeitiger Kundenstamm: 1.600 Fabriken in 72 Ländern. Jede Leimauftragsmaschine wurde vor der Freigabe einem 100 %-Belastungstest unterzogen.
