SM482plus
Hanwha
| Menge: | |
|---|---|
| Zuverlässiger Hanwha SMT Bestückungsautomat
Der Bestückungsautomat SMT von Hanwha bietet zuverlässige Leistung für die moderne Elektronikfertigung. Diese Maschinen bieten hohe Geschwindigkeit und Genauigkeit und sind daher ideal für SMT-Linien. Zu den gemeinsamen Merkmalen gehören die visuelle Erkennung im laufenden Betrieb für eine schnellere Platzierung, die gemischte Verwendung von elektrischen und pneumatischen Zuführungen zur Kostensenkung und eine einfache Software für eine schnelle Einrichtung. Sie handhaben verschiedene PCB-Größen und Komponenten mit Präzision. I.C.T liefert diese fortschrittlichen SMT-Bestückungsmaschinen sowie komplette Linienplanungs-, Installations- und Schulungsdienste, um Kunden weltweit beim Aufbau effizienter Produktionssysteme zu unterstützen.
| Modelleinführung

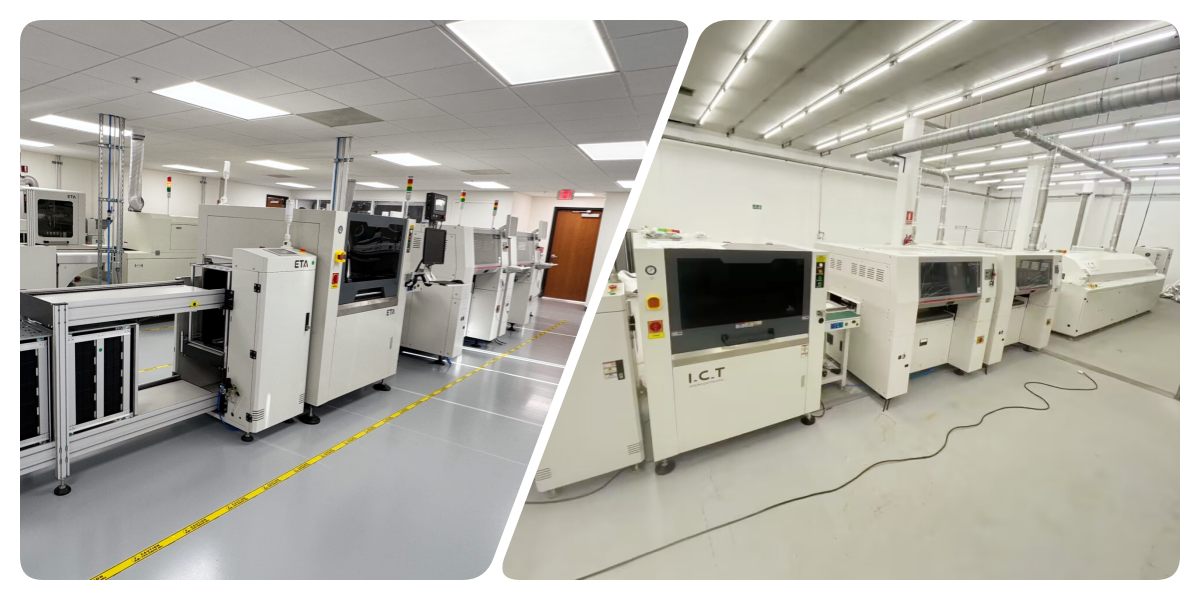

Hochgeschwindigkeitsmodell: SM471Plus
Der SM471Plus ist ein Hochgeschwindigkeits-Bestückungsautomat mit einem Portal und 10 Spindeln pro Kopf. Er erreicht eine optimale Geschwindigkeit von bis zu 78.000 CPH und eignet sich für kleine Chips wie 0402. Mit fliegender Sicht bietet er eine gute Genauigkeit für die Massenproduktion in Branchen wie Unterhaltungselektronik und Mobilgeräten.
Flexibles Mittelgeschwindigkeitsmodell: SM481Plus
Der SM481Plus bietet eine flexible Platzierung mit einem Portal und 6 Spindeln pro Kopf. Er erreicht 40.000 CPH und verarbeitet größere Komponenten bis zu BGA/QFP mit höherer Genauigkeit. Dieses Modell eignet sich für verschiedene Anwendungen im Automobil- und Gerätebau, wo unterschiedliche Teilegrößen üblich sind.

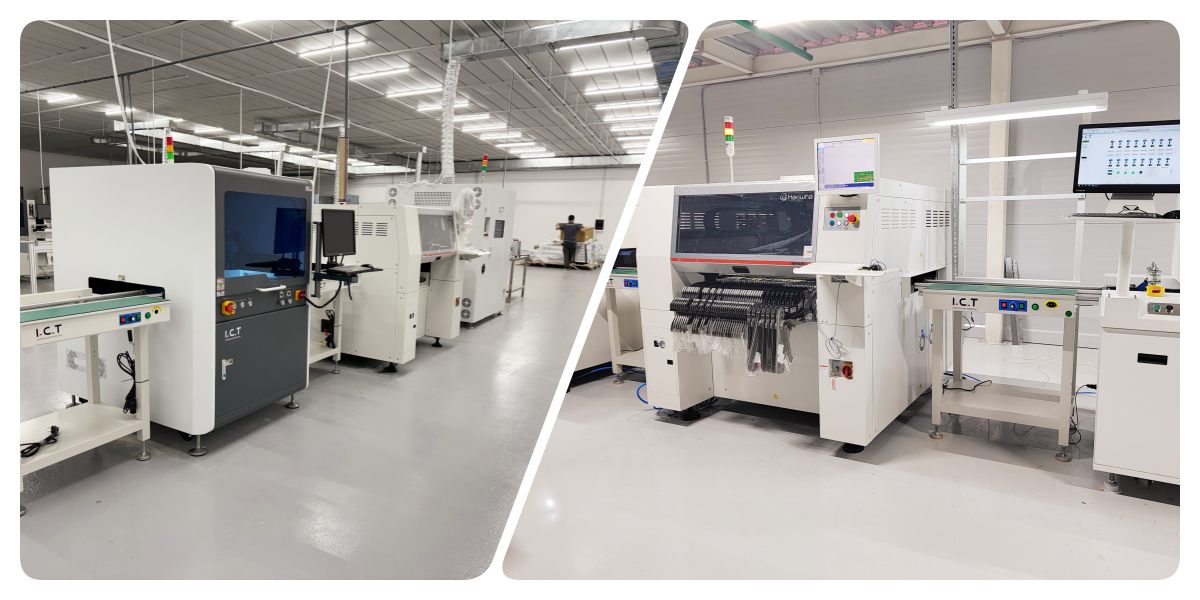

Multifunktionsmodell: SM482Plus
Der SM482Plus ist ein vielseitiger Bestückungsautomat mit einem Portal und 6 Spindeln. Es liefert 30.000 CPH und zeichnet sich durch außergewöhnlich geformte Komponenten aus. Es ist ideal für Branchen, die eine flexible Produktion benötigen, wie Beleuchtung und Industrieelektronik, und unterstützt größere PCBs bis zu 1.200 mm.

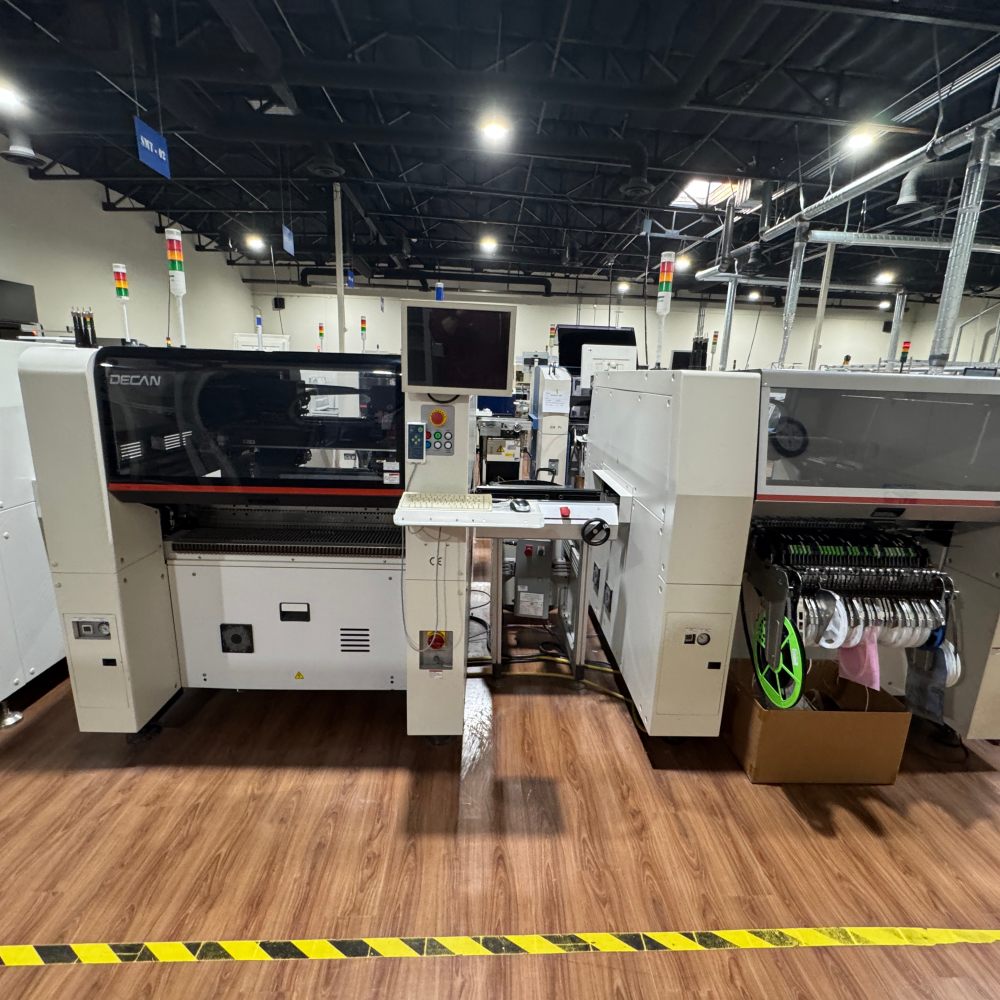

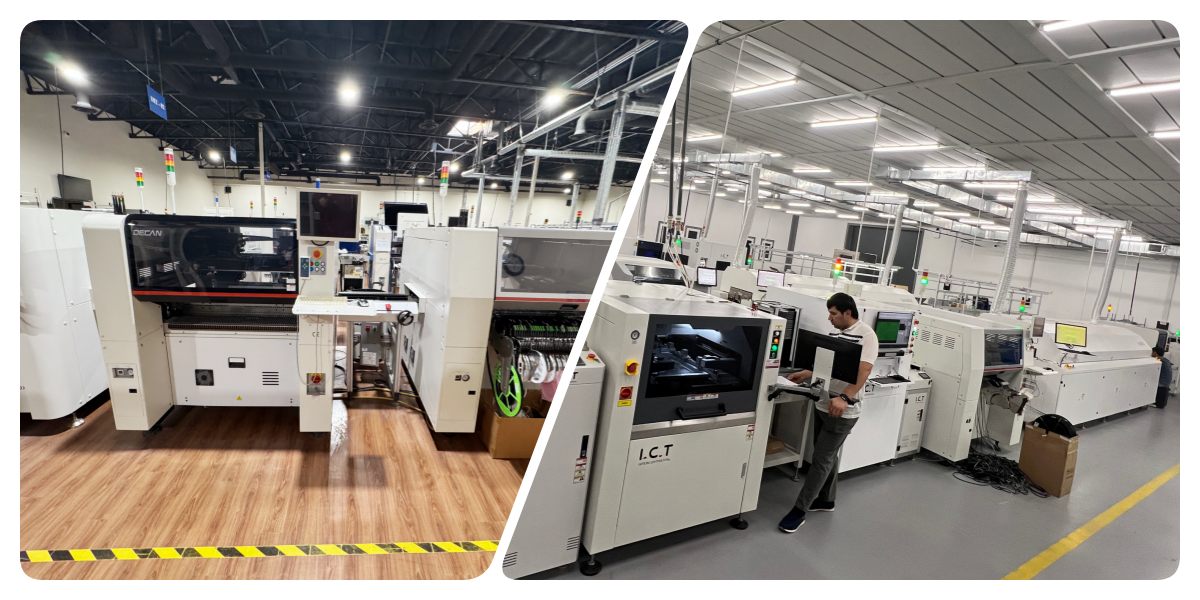

Erweitertes flexibles Modell: DECAN L2
Der DECAN L2 verfügt über zwei Portale mit 6 Spindeln pro Kopf für eine multifunktionale Bestückung. Er schafft bis zu 56.000 CPH und verarbeitet breite Komponenten bis zu 55 mm. Dieses Modell eignet sich für die LED- und Großplatinenproduktion in der Beleuchtungs- und Displayindustrie und bietet Optionen für die Effizienz auf zwei Bahnen.
| Spezifikation
| Parameter | SM471Plus | SM481Plus | SM482Plus | DECAN L2 |
|---|---|---|---|---|
| Platzierungsgeschwindigkeit (optimal) | 78.000 CPH | 40.000 cph | 30.000 CPH | 56.000 CPH |
| Anzahl der Spindeln | 10 Spindeln/Kopf (1 Portal) | 6 Spindeln/Kopf (1 Portal) | 6 Spindeln/Kopf (1 Portal) | 6 Spindeln/Kopf (2 Portale) |
| Platzierungsgenauigkeit (Chip) | ±40µm (0402) | ±40µm (0402) | ±40µm (0402) | ±28µm (03015) |
| Platzierungsgenauigkeit (IC) | ±50µm | ±30 µm | ±30 µm | ±25 µm |
| Komponentenbereich | 0402 ~ □14mm (H12mm) | 0402 ~ □42mm (H15mm) | 0402 ~ □55mm (H15mm) | 0402 ~ □21mm (H12mm, bis □55mm opt.) |
| Max. PCB Größe (Standard) | 510 x 460 mm | 460 x 400 mm | 740 x 460 mm | 510 x 460 mm |
| Max. PCB Größe (Option) | 610 x 460 mm | 1.500 x 460 mm | 1.200 x 510 mm | Bis zu 1.200 x 460 mm |
| Feeder-Kapazität (8 mm) | 120 Stück | 120 Stück | 120 Stück | 120 Stück |
| Vision-System | Fliegende Vision | Bühnenvision | Bühnenvision | Fliegende Vision |
| Weitere SMT verwandte Produkte
I.C.T bietet komplette hochwertige SMT-Linien, die über die Bestückungsmaschine SMT hinausgehen. Zu unseren vollständigen PCBA-Produktionslösungen gehören Vakuumlader für eine saubere Platinenhandhabung, automatische Lotpastendrucker für präzises Auftragen, Mehrzonen-Reflow-Öfen für starkes Löten und fortschrittliche AOI-Systeme zur Fehlererkennung. Diese Maschinen arbeiten nahtlos in engen, effizienten Linien zusammen. Dieser Aufbau bietet hohe Ausbeute, niedrige Kosten und zuverlässige Leistung für anspruchsvolle Branchen wie Automobil, Medizin, Beleuchtung und Unterhaltungselektronik. Die Boards sind sofort einsatzbereit. Wir bieten umfassende Planung und Unterstützung beim Aufbau Ihres idealen SMT-Produktionssystems.
| Produktname | Zweck in der Zeile SMT |
|---|---|
| SMT Zeile | Türkei: Vollautomatische, rückverfolgbare High-End-SMT-Linie. |
| PCB Lader | Lädt automatisch nackte PCBs in die Zeile. |
| Lötpaste Drucker | Druckt Lotpaste präzise auf PCB Pads. |
| Maschine auswählen und platzieren | Montieren Sie Komponenten präzise auf PCBs. |
| Reflow Ofen | Schmilzt Lot, um feste Verbindungen zu bilden. |
| Inspektionsmaschine | SMT Inspektionsgeräte wie AOI, SPI, Röntgen- und Schabloneninspektor. |
| Rückverfolgbarkeitsausrüstung | Zeichnet Produktionsdaten auf und verfolgt sie. |
| Kundenerfolgsvideo
Das Video zeigt I.C.T-Ingenieure, die nach Tadschikistan reisen, um einen LED-Kunden zu unterstützen. Es erfasst das Entladen von Geräten, darunter zwei vollständige SMT-Linien mit mehreren Hanwha SMT-Pick-and-Place-Maschinen, eine DIP-Linie, eine Beschichtungslinie, eine Abgabelinie und eine LED-Glühbirnenmontagelinie. Ingenieure installieren und montieren die Maschinen vor Ort, schulen das Personal vor Ort praxisnah und demonstrieren die erfolgreiche Produktion verschiedener LED-Produkte wie Glühbirnen. Das Video endet damit, dass der Kunde ein positives Feedback zum reibungslosen Aufbau und der erzielten hochwertigen Ausgabe gibt.
| Service- und Schulungsunterstützung
I.C.T bietet umfassenden Service und Schulung für SMT-Geräte. Unser Team bietet Bedarfsanalyse, Linienplanung, Installation und Schulungen vor Ort. Für technischen Support sind Ingenieure weltweit unterwegs, um eine schnelle Einrichtung und einen reibungslosen Betrieb zu gewährleisten. Wir helfen auch bei Prozessoptimierungen und Upgrades, um Ihre Produktion effizient und zuverlässig zu halten.
| Kundenstimmen
Kunden loben die Ingenieure von I.C.T für ihre professionelle und geduldige Unterstützung. Sie lieben die zuverlässigen Hanwha SMT Bestückungsautomaten für eine stabile Leistung. Eine sichere Verpackung gewährleistet eine sichere Lieferung und unser Team antwortet schnell auf Fragen. Viele sagen, dass die Schulung ihnen hilft, schnell mit der Produktion zu beginnen und gute Ergebnisse zu erzielen.
| Zertifizierungen und Standards
I.C.T verfügt über wichtige Zertifikate wie CE für Sicherheit, RoHS für Umweltstandards und ISO9001 für Qualitätsmanagement. Darüber hinaus verfügen wir über zahlreiche Patente für innovative Lösungen. Dadurch wird sichergestellt, dass unsere SMT Bestückungsmaschinen und Dienstleistungen globale Standards für Zuverlässigkeit und Compliance erfüllen.
| Über I.C.T Unternehmen und Fabrik
I.C.T ist ein führender SMT-Lösungsanbieter mit eigenen F&E- und Produktionseinrichtungen. Wir beschäftigen 89 Mitarbeiter, darunter 20 Ingenieure, und sind seit 2012 schnell gewachsen. Wir bedienen über 1600 Kunden in 72 Ländern und decken komplette Elektronikfertigungslinien ab. Unsere Fabrik folgt strengen Test- und Qualitätssystemen, um weltweit zuverlässige Geräte zu liefern.
