I.C.T-4034
I.C.T
| Menge: | |
|---|---|
| SMT PCB Druckmaschine
Die PCB-Druckmaschine I.C.T-4034 verarbeitet PCBs bis zu 400 x 340 mm in 7-Sekunden-Zyklen. Wiederholgenauigkeit ±0,01 mm und Druckgenauigkeit 0,025 mm für LED- und Automobilanforderungen. Automatische PCB-Kalibrierung, Druckausgleich und Schablonenreinigung schneiden manuelle Schritte. Es unterstützt Kleber für LED-Lötpastendruckeranwendungen. Zur einfachen Steuerung nutzt die Porzellandruckmaschine Windows 10. Industrie 4.0 und MES ermöglichen eine Echtzeitüberwachung. I.C.T bietet umfassende Schulung und Optimierung. Kontaktieren Sie uns für Preisdetails für Leiterplattendrucker.
| Besonderheit
Die Aufhängung der Bogenbrücke verbindet den Rakel direkt mit zwei Motoren. Dadurch wird der Druck auf beiden Seiten präzise gesteuert. Gleitschienen sorgen für Stabilität vor und nach dem Drucken. Echtzeit-Feedback sorgt für eine perfekte Pastenbildung. Die PCB-Druckmaschine eignet sich für Fine-Pitch-LED-Platinen. Importierte japanische und deutsche Teile reduzieren Ausfälle. Geringe Ausfallzeiten über zehn Jahre Nutzungsdauer. Es spart Lot und erhöht die Ausbeute in Leitungen mit hohem Volumen. Automatische Trennmethoden verhindern Schäden an der Schablone oder PCB.
Das Riemensystem verhindert Staus mit einer präzisen Motorgeschwindigkeit von bis zu 1500 mm/s. Die Richtungen wechseln frei von links nach rechts oder rechts nach links. Seitenklemmen und Vakuum halten Bretter mit einer Verformung unter 1 %. Dies garantiert einen reibungslosen Kontakt für hochwertige Ausdrucke. Die Porzellandruckmaschine unterstützt Magnetstifte und Up-Down-Tische. Die Stopppositionen sind exakt und ermöglichen einen schnellen Wechsel in weniger als 5 Minuten. Es verarbeitet PCB Dicken von 0,4–6 mm manuell oder automatisch. Zuverlässig im Preis-Leistungs-Verhältnis der Leiterplattendruckermaschine.
Im Trocken-, Nass- und Vakuummodus wird die Schablone vollständig gereinigt. Das separate CCD- und Sprühdesign verteilt den Alkohol gleichmäßig. Software kontrolliert Papier und Flüssigkeiten, um Kosten zu senken. Starke Absaugung entfernt Rückstände schnell. Der LED-Lötpastendrucker behält seine hohe Qualität über einen langen Produktionszeitraum bei. Die manuelle Option erhöht die Flexibilität. Dies verhindert Defekte durch verschmutzte Schablonen. Durch die einfache Wartung bleibt die Effizienz hoch.
| Spezifikation
| Modell | I.C.T-4034 | I.C.T5134 | I.C.T-5151 |
| Rahmengröße (mm) | 470*370 ~ 737*737 | 470*370 ~ 737*737 | 470*370 ~ 737*737 |
| PCB Größe (mm) | 50*50 ~ 400*340 | 50*50 ~ 510*340 | 50*50 ~ 510*510 |
| Transportrichtung | Links rechts; Rechts links; Links links; Rechtsgerechter | ||
| Unterstützungssystem | Magnetpin/Up-Ab-Abwärts-Tabelle eingestellt/Stützblock | ||
| Spannsystem | Seitliche Klemmung (Vakuumdüse, automatisch einziehbarer Z-Druck ist optional) | ||
| Druckerkopf | Zwei unabhängige motorisierte Druckköpfe | ||
| Rakeltyp | Edelstahl (Standard), Kunststoff | ||
| Reinigungssystem | Trocken, nass, Vakuum | ||
| Inspektion | 2D-Inspektion (Standard) | ||
| Stromversorgung | Wechselstrom: 220 ± 10 %, 50/60 Hz, 3 kW | ||
| Kontrollmethode | PC-Steuerung | ||
| Dimension (mm) | 1220*1355*1500 | 1220*1355*1500 | 1220*1550*1500 |
| Modell | I.C.T-6534 | I.C.T-6561 | I.C.T-9060 |
| Rahmengröße (mm) | 650*400 ~ 850*750 | 650*400 ~ 850*850 | 737*400 ~ 1100*900 |
| PCB Größe (mm) | 50*50 ~ 650*340 | 80*50 ~ 650*610 | 80*50 ~ 900*600 |
| Dimension (mm) | 1330*1370*1500 | 1330*15450*1500 | 1580*1545*1500 |
* I.C.T arbeitet immer wieder an Qualität und Leistung, Spezifikationen und Erscheinungen können ohne besondere Ankündigung aktualisiert werden.

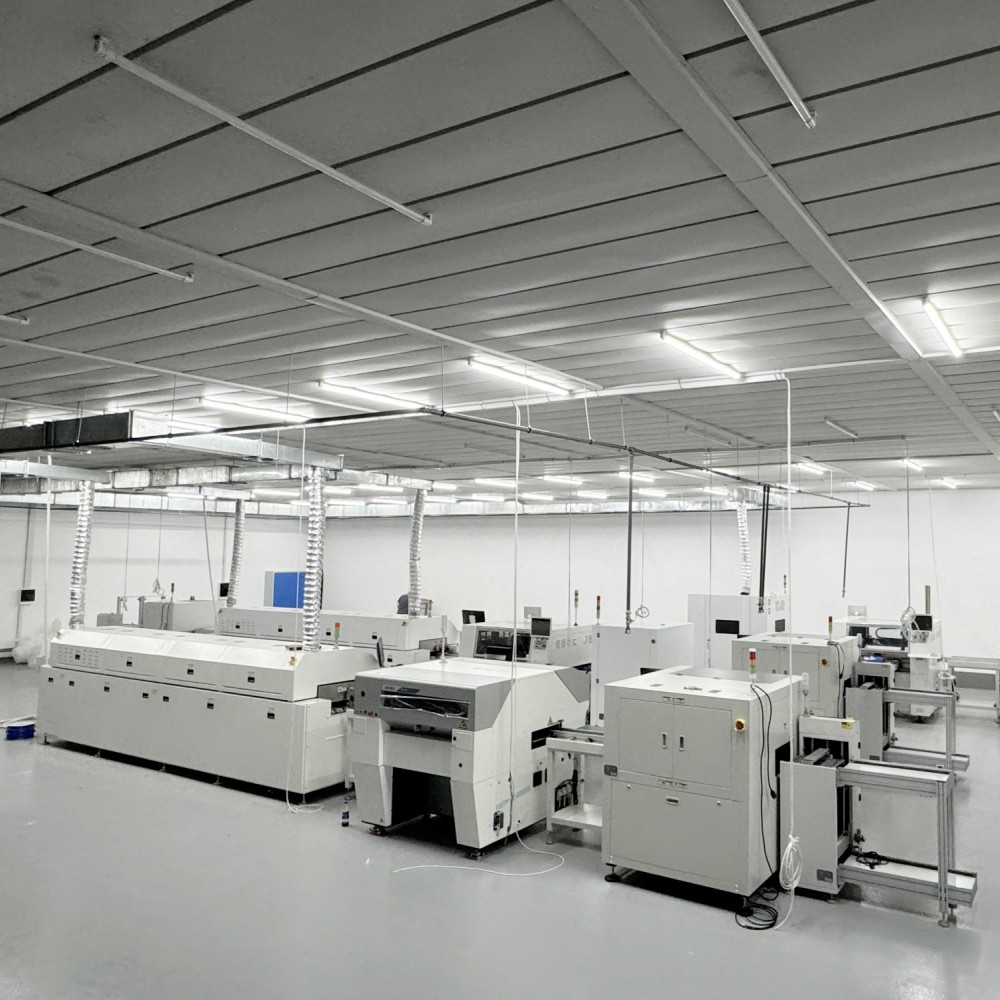

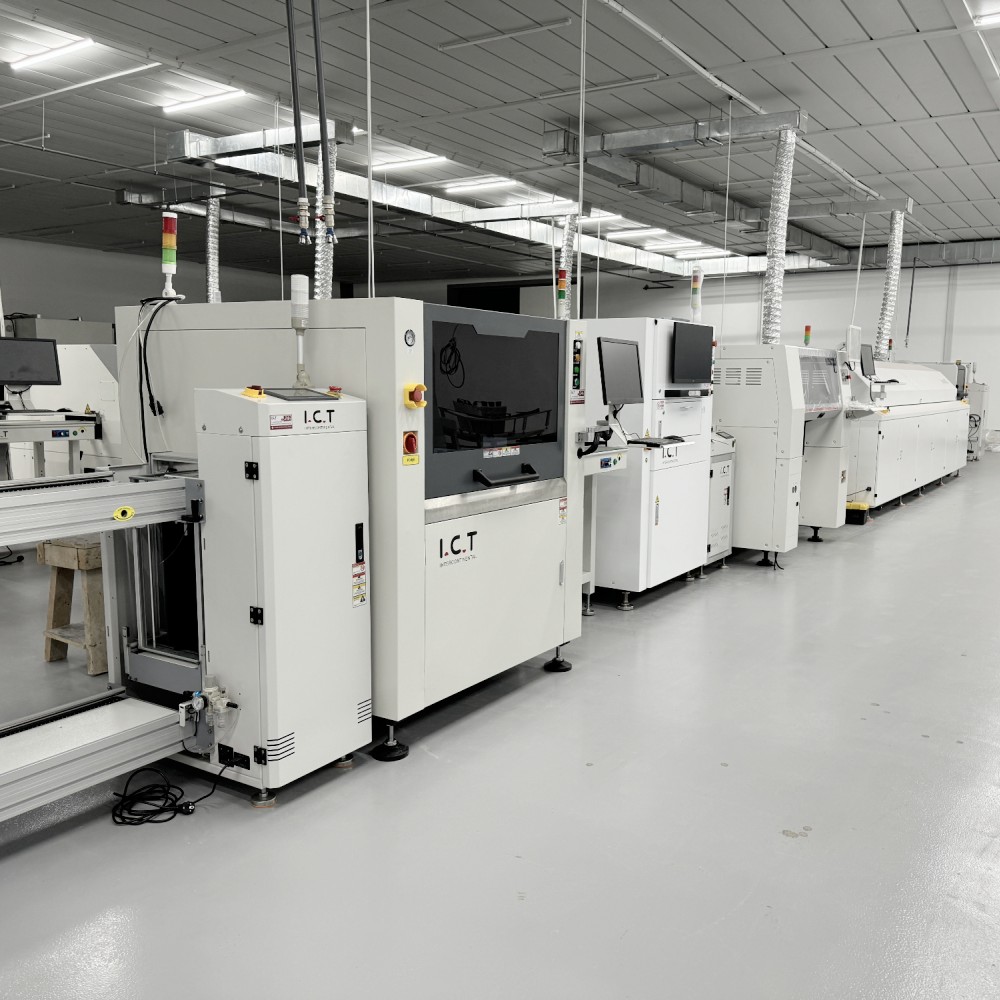

| SMT Linienausrüstungsliste
Unsere hochwertige PCBA-Produktionslinie verfügt über fortschrittliche Ausrüstung für eine effiziente und präzise PCB-Montage. Die vollautomatische SMT-Linie umfasst einen Lader, einen automatischen Drucker für den präzisen Auftrag von Lotpaste, eine Bestückungsmaschine für die präzise Platzierung von Bauteilen, einen Reflow-Ofen für zuverlässiges Löten und ein AOI-System für eine gründliche Fehlerprüfung. Diese hochwertige PCBA-Produktionslinie gewährleistet einen reibungslosen Betrieb, hohe Zuverlässigkeit und eine kostengünstige SMT-Montage und erfüllt vielfältige Branchenanforderungen.
| Produktname | Zweck in der Zeile SMT |
|---|---|
| PCB Lader | Lädt automatisch nackte PCBs in die Zeile. |
| Lötpaste Drucker | Druckt Lotpaste präzise auf PCB Pads. |
| Maschine auswählen und platzieren | Montieren Sie Komponenten präzise auf PCBs. |
| Reflow Ofen | Schmilzt Lot, um feste Verbindungen zu bilden. |
| AOI Maschine | Prüft Lötstellen und Platzierungsfehler. |
| SPI Maschine | Überprüft Höhe und Qualität der Lotpaste. |
| Rückverfolgbarkeitsausrüstung | Zeichnet Produktionsdaten auf und verfolgt sie: Laserbeschriftungsmaschine/ Etikettendrucker /Tintenstrahldrucker |
| Video zur Kundenerfolgs-Fallstudie
I.C.T schickte Ingenieure für eine Fabrik für Schönheitsinstrumente nach Nordamerika. Sie installierten zwei SMT-Linien mit der PCB-Druckmaschine. Die Einrichtung umfasste eine vollständige Kalibrierung, Tests und Ausrichtungsprüfungen. Das lokale Team erhielt Schulungen zu automatischer Kalibrierung, Druckeinstellungen und MES-Integration. Bei kleinen Bauteilen erreichen die Linien eine schnelle Abnahme mit hoher Präzision. Der Kunde schätzte die schnelle Problemlösung und die Prozesstipps. Dies beweist I.C.T globale Expertise und zuverlässige Unterstützung bei internationalen Projekten.
| Weltweiter Service- und Schulungssupport
I.C.T bietet vollständige Installation, Wartung und Schulung für die PCB-Druckmaschine. Experten vor Ort kümmern sich um Einrichtung, Kalibrierung und Anlagenoptimierung. Durch die Ferndiagnose können Störungen schnell behoben werden. Die Schulung umfasst die Verwendung der Benutzeroberfläche, die Protokollanalyse und die Programmeinrichtung in 5–10 Minuten. Wir passen uns an Produktionsänderungen an, um eine bessere Leistung zu erzielen. Weltweite Zentren lagern Teile für eine schnelle Lieferung. Eine langfristige Partnerschaft gewährleistet einen reibungslosen Betrieb und Upgrades. Erkundigen Sie sich nach dem Preis für Leiterplattendrucker mit Servicepaketen.
| Kundenrezensionen
Benutzer loben die Ingenieure von I.C.T für die professionelle Installation im Ausland und die schnellen Antworten. Die PCB-Druckmaschine bietet stabile Leistung bei minimalen Ausfällen. Sichere Verpackungen kommen weltweit unversehrt an. Schnelle Lösungen halten den Produktionsfluss aufrecht. Ein LED-Hersteller sagte: „Präzision hat unsere Montage erheblich verbessert.“ Ein anderer schätzte die einfache Schulung und Kosteneinsparungen. Zuverlässig für den Bedarf an Porzellandruckmaschinen.
| Zertifizierungen und Standards
I.C.T entspricht CE, RoHS, ISO9001 für Sicherheit und Umwelt. Patente umfassen Lichtbogenreinigung, Druckkontrolle, Kollisionsverhinderung und Transportsysteme. Diese Innovationen gewährleisten höchste Druckqualität und Schablonenlebensdauer. Globale Standards stärken das Vertrauen der Käufer.
| Über das Unternehmen I.C.T und unsere Fabrik SMT
I.C.T entwickelt und produziert im eigenen Haus mit 89 Mitarbeitern und 20 Ingenieuren. Wir betreuen über 1600 Kunden in 72 Ländern mit schnellem Wachstum. Strenge Qualitätstests und -management decken alle SMT-Linien ab. Globale Vertriebs- und Servicezentren bieten Hilfe vor Ort. Dies unterstützt zuverlässige PCB Druckmaschinen und Gesamtlösungen.
