I.C.T-Q588A
I.C.T

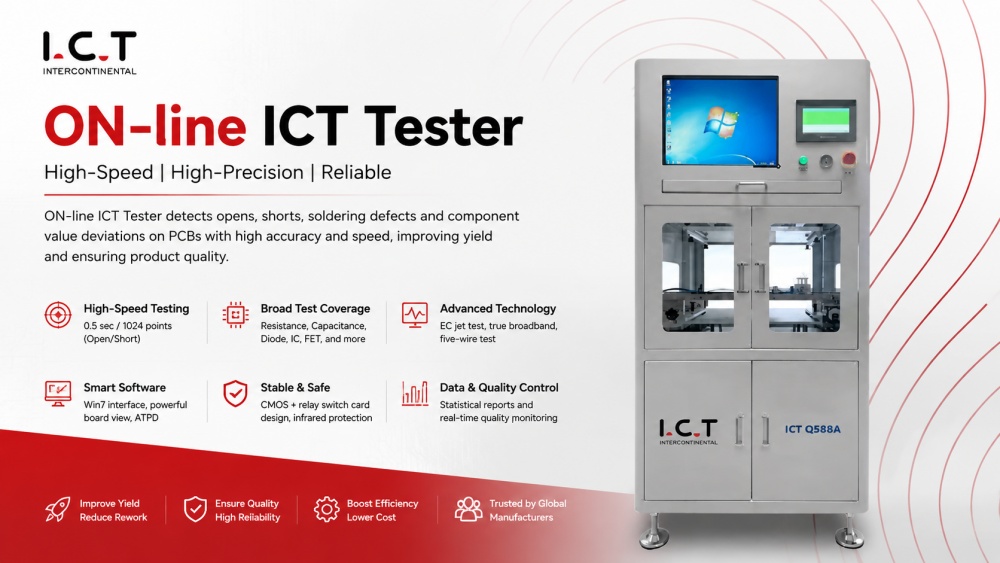

On-line ICT Tester
| Menge: | |
|---|---|
Ausgestattet mit EC-Jet-Test-Technologie
Design der CMOS + Replay-Switch-Karte
Echte Breitband-Testtechnologie
Humanisierte Win7-Schnittstelle, einfache Bedienung und einfache Bedienung
Leistungsstarke Board-Ansicht
Fünf-Leiter-Prüftechnik, bis zu vier Anschlusskomponenten können geprüft werden
Automatisches ATPD-Testprogramm-Debugging
Verbessern Sie statistische Analyseberichte und überwachen Sie effektiv die Produktionsqualität
| Modell | I.C.T-Q588A |
| PCB Größe | 500 mm x 350 mm (STANDARD) |
| Testpunkte | 256 Punkte Standard (1024 Punkte sind optional) |
| Karte wechseln | 128/Topf |
| Isolierte Punkte | 10 Schritte für jeden Test, kann automatisch lernen, zu isolieren |
| Die Testgeschwindigkeit | 0,5 Sek./1024 Punkte (Open/Short) 2 ms ~ 40 ms/Schritt (Komponententest) |
| Testbereich | Widerstand: 0,05 Ω~ 100 M Ω (2-Draht) ± 1 % - 5 % (Vier-Draht) ± 10 m Ω.Kapazität 1pf ~ 40MF ± 2%-5%. Induktivität 1uH ~ 50H, ± 2 % - 5 %. Dioden 0,1 ~ 9V ± 1%-3%. Zenerdiode: 0,1 ~ 15 V ± 1 %–3 %. Transistor: Messung der VCE-Sättigungsspannung an drei Anschlüssen des β-Werts des Transistors. FET: Dreiklemmentest der Feldeffekttransistoren VDS, CDs, RD (ein). Optokoppler und Leistungsschalter: vier Anschlüsse zum Testen der Leitungsspannung oder des Widerstands. |
| Empfohlene optionale Funktionen | Mikrowiderstand (Vierleitertyp): Mindestens 50 mΩ (Vierleiter) ±10 mΩ DRMode: Kann Dioden- oder IC-Vorwärts-Parallelleckage und Leerschweißen messen Tastenfunktion: Das Programm wird während des Tastentests angehalten und die Qualität des Schlüssels wird durch manuelle Bedienung überprüft. Automatischer Stempel: Testen Sie die automatische Stempelausrüstung „PASS“ oder „Fail“. Monitorplatzierung: Monitorplatzierungsausrichtung (PASS- oder Fail-Shunt) Mehrfachpresse: Mehrfach- oder Doppelpresssystem Überwachung der Durchgangsrate: Wenn die Durchgangsrate beträgt Grafikfunktion: Board-Ansicht und automatische Erstellung von Board-Ansichten Multi-Board-Funktion: Automatische Panel-Erweiterung, Sub-Panel-Auswahl und automatische Erkennung |
| Stromversorgung | Wechselstrom: 220 V, 50/60 Hz, 3 kW |
| Abmessung (mm) | 1000*750*1600 Kann nach Bedarf angepasst werden |
| Gewicht | Ca. 350 kg |
