SMT Eine Verschiebung der Komponentenplatzierung tritt auf, wenn eine Komponente während des Pick-and-Place-Vorgangs nicht an der vorgesehenen Pad-Position montiert wird. Dieses Problem mag auf den ersten Blick klein erscheinen, kann aber zu Lötbrücken, offenen Lötstellen, Tombstoning, schlechtem elektrischen Kontakt, Nacharbeit und einer instabilen Produktqualität nach dem Reflow führen.
Für Elektronikhersteller ist die Fehlausrichtung von Bauteilen während der Platzierung nicht nur ein Problem der Maschinengenauigkeit. Dies kann durch PCB-Unterstützung, Düsenverschleiß, Zuführungsposition, visuelle Erkennung, Zustand der Lotpaste, Platzierungsdruck, Platinenverzug oder falsche Programmdaten verursacht werden. Für einen stabilen SMT-Prozess ist die Zusammenarbeit aller Teile der Platzierungskette erforderlich.
In diesem Leitfaden werden die häufigsten Ursachen für den SMT-Platzierungsversatz erläutert und gezeigt, wie Ingenieure diese auf praktische Weise beheben können.
Eine Komponentenverschiebung bedeutet, dass die Komponente von der vorgesehenen Pad-Mitte entfernt platziert wird. Der Versatz kann in X-Richtung, Y-Richtung, Drehwinkel oder einer Kombination aus allen dreien erfolgen. In manchen Fällen ist die Komponente nur geringfügig außermittig und besteht möglicherweise trotzdem die Prüfung. In schwerwiegenderen Fällen kommt es zu sichtbaren Lötfehlern oder Funktionsstörungen.
SMT Eine Verschiebung der Komponentenplatzierung tritt normalerweise in verschiedenen Formen auf:
Erstens kann sich die Komponente seitwärts von der Pad-Mitte bewegen. Dies ist bei kleinen Chipkomponenten, Widerständen, Kondensatoren, Dioden und Fine-Pitch-ICs üblich. Zweitens kann sich die Komponente leicht drehen, was die Ausrichtung der Anschlüsse und die Bildung der Lötstelle beeinträchtigen kann. Drittens sitzt das Bauteil möglicherweise auf dem Rand der Lötpaste, anstatt richtig auf dem Pad zu landen. Viertens kann es sein, dass das Bauteil vor dem Aufschmelzen korrekt aussieht, sich während des Aufschmelzens jedoch aufgrund eines Ungleichgewichts bei der Lotbenetzung bewegt.
Jede Art von Verschiebung gibt einen anderen Hinweis. Eine wiederholte Verschiebung in eine Richtung kann auf eine Maschinenkalibrierung, Platinenpositionierung oder einen Programmversatz hinweisen. Eine zufällige Verschiebung kann auf eine Instabilität der Düse, des Vakuums, der Zuführung, der Lötpaste oder der Platinenhalterung hinweisen.
Die moderne SMT-Produktion verwendet kleinere Komponenten, engere Pad-Abstände und eine schnellere Platzierungsgeschwindigkeit. Dadurch wird der Prozess weniger nachsichtig. Ein kleiner Platzierungsversatz, der für eine große Chipkomponente akzeptabel war, kann bei einer 0201-Komponente, einem BGA-, einem QFN- oder einem Fine-Pitch-Stecker ein ernstes Problem darstellen.
Wenn das Bauteil nicht zentriert ist, ist das Lotpastenvolumen nicht mehr ausgeglichen. Während des Aufschmelzens kann geschmolzenes Lot dazu führen, dass das Bauteil weiter von seiner korrekten Position entfernt wird. Dies kann zu Brückenbildung, Grabsteinen, unzureichendem Lot, schiefen Bauteilen oder versteckten Verbindungsschwächen führen.

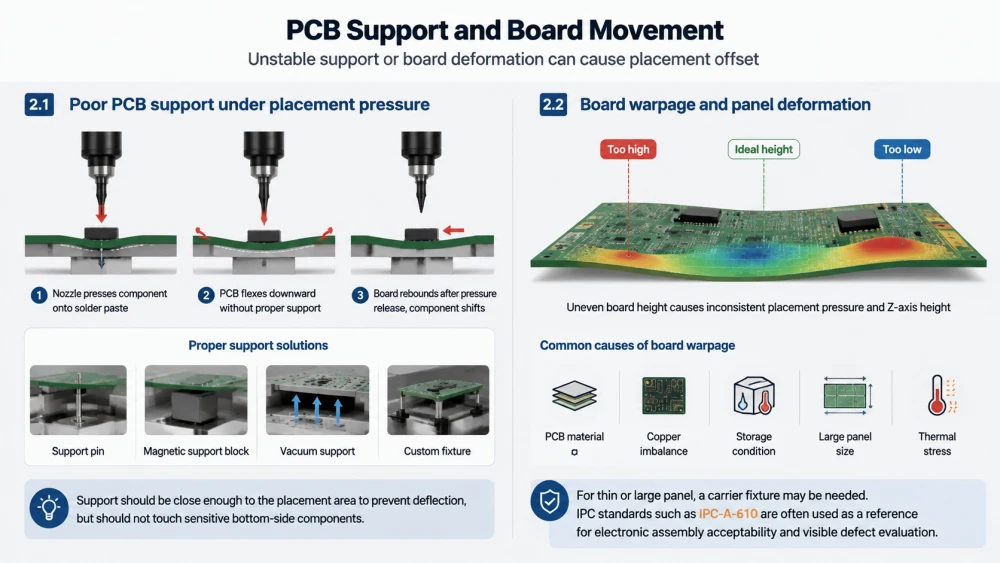

Eine der am häufigsten übersehenen Ursachen für den SMT-Platzierungsversatz ist die instabile PCB-Unterstützung. Wenn sich die Platine während der Platzierung bewegt, verbiegt, vibriert oder nicht richtig geklemmt wird, kann selbst eine hochpräzise Bestückungsmaschine keine stabilen Ergebnisse erzielen.
Beim Bestücken drückt die Düse das Bauteil auf die Lotpaste. Wenn der PCB nicht von unten unterstützt wird, kann es sein, dass sich die Platine nach unten durchbiegt. Beim Zurückprallen der Platine kann es zu leichten Verschiebungen des Bauteils kommen. Dies tritt besonders häufig bei dünnen Platinen, großen Panels, flexiblen PCB oder Platinen mit ungleichmäßiger Komponentenverteilung auf.
Ingenieure sollten prüfen, ob der Stützstift, der magnetische Stützblock, die Vakuumstütze oder die kundenspezifische Vorrichtung richtig positioniert sind. Die Stütze sollte nah genug an der Platzierungsfläche sein, um eine Durchbiegung zu verhindern, aber sie sollte die empfindliche Unterseite der Komponente nicht berühren.
PCB Verzug kann zu unterschiedlichen Höhen im gesamten Panel führen. Wenn ein Bereich der Platine höher oder niedriger als erwartet ist, können der Platzierungsdruck und die Höhe der Z-Achse inkonsistent werden. Einige Komponenten werden möglicherweise zu stark gedrückt, während andere die Lotpaste möglicherweise kaum berühren.
Eine Verformung der Platine kann durch PCB Material, Kupferungleichgewicht, Lagerbedingungen, Panelgröße oder thermische Belastung verursacht werden. Für dünne oder große Platten ist möglicherweise eine Trägerbefestigung erforderlich. IPC-Standards wie IPC-A-610 werden häufig als Referenz für die Akzeptanz elektronischer Baugruppen und die Bewertung sichtbarer Mängel verwendet.
Die Düse ist der direkte Kontaktpunkt zwischen der Maschine und dem Bauteil. Wenn die Düse das Bauteil nicht sicher und zentral aufnehmen kann, ist eine Platzierungsverschiebung sehr wahrscheinlich.
Eine verschlissene Düse kann ihre Ebenheit oder Luftdichtigkeit verlieren. Bei einer verschmutzten Düse befinden sich möglicherweise Flussmittelrückstände, Staub, Lotpartikel oder Klebematerial auf der Aufnahmeoberfläche. Eine falsche Düsengröße passt möglicherweise nicht zum Bauteilkörper, was zu einer instabilen Aufnahme und einer ungenauen Zentrierung führt.
Bei kleinen Bauteilen ist der Zustand der Düse entscheidend. Wenn die Düse zu groß ist, kann sie benachbarte Komponenten in der Bandtasche berühren. Wenn es zu klein ist, bietet es möglicherweise nicht genügend Haltekraft. Wenn die Düsenspitze beschädigt ist, kann sich das Bauteil bei schnellen Kopfbewegungen drehen.
Vakuumprobleme können dazu führen, dass sich das Bauteil zwischen Aufnahme und Platzierung bewegt. Wenn der Vakuumdruck schwach, instabil oder verzögert ist, kann die Komponente an der Düsenspitze rutschen. Dies tritt häufig als zufälliger Platzierungsversatz, verloren gegangene Komponente oder zeitweise auftretender Erkennungsfehler auf.
Ingenieure sollten die Düse, den Vakuumfilter, das Vakuumrohr, die Kopfdichtung, den Ejektor und den Wert des Vakuumsensors überprüfen. Eine stabile Vakuumkurve ist oft sinnvoller, als nur zu prüfen, ob die Maschine einen Alarm meldet.

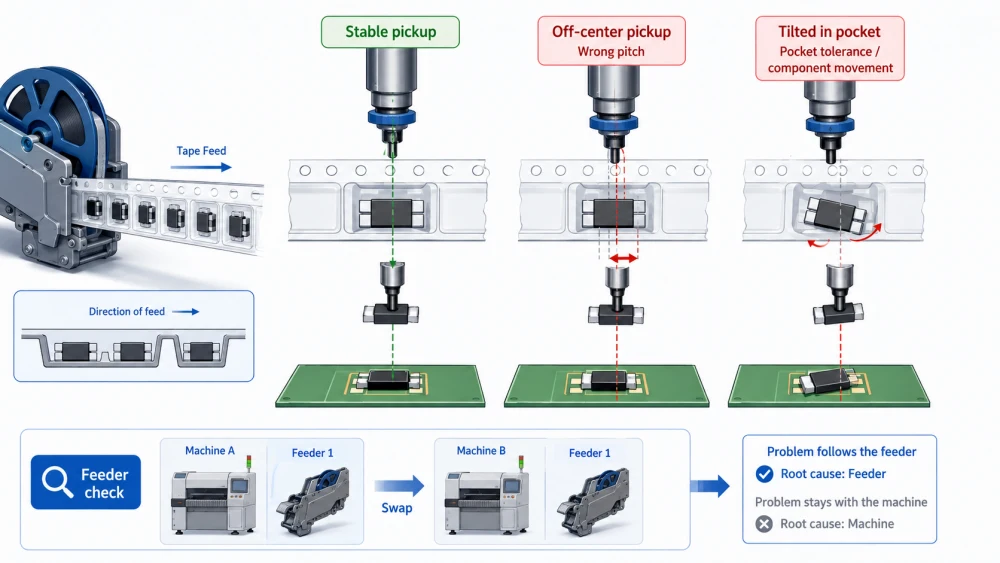

Ein Zuführungsfehler ist eine weitere Hauptursache für die Fehlausrichtung von Bauteilen während der Platzierung. Wenn das Bauteil nicht korrekt in der Klebebandtasche positioniert ist, kann es sein, dass die Düse es außermittig aufnimmt. Die Maschine platziert es möglicherweise noch, aber die Komponentenposition kann sich verschieben oder drehen.
Wenn der Zuführabstand, der Bandvorschub oder die Aufnahmekoordinaten falsch sind, sitzt die Komponente im Moment der Aufnahme nicht unter der Düsenmitte. Dadurch entsteht ein instabiler Tonabnehmer. Das Bildverarbeitungssystem korrigiert möglicherweise kleine Fehler, kann jedoch einen schlechten mechanischen Aufnahmezustand nicht vollständig beheben.
Zu den häufigsten Anzeichen zählen ein wiederholter Aufnahmefehler, ein schief auf der Düse stehendes Bauteil, eine hohe Ausschussrate und ein Platzierungsversatz, der nur an einer Zuführungsposition auftritt. Wenn das Problem nach dem Positionswechsel auf den Feeder folgt, ist der Feeder wahrscheinlich die Ursache.
Einige Komponenten können sich vor der Aufnahme in der Bandtasche bewegen. Dies kann bei sehr kleinen Bauteilen, lockerer Verpackung, beschädigtem Trägerband oder Vibrationen während der Feeder-Indexierung passieren. Wenn das Bauteil in der Tasche bereits geneigt oder verschoben ist, wird es möglicherweise von der Düse in der falschen Mitte aufgenommen.
Ingenieure sollten die Spannung des Feeder-Abdeckbands, den Eingriff des Zahnrads, die Feeder-Kalibrierung, die Aufnahmehöhe und den Zustand der Komponententasche überprüfen. Die Qualität der Materialverpackung kann sich direkt auf die Platzierungsstabilität auswirken.

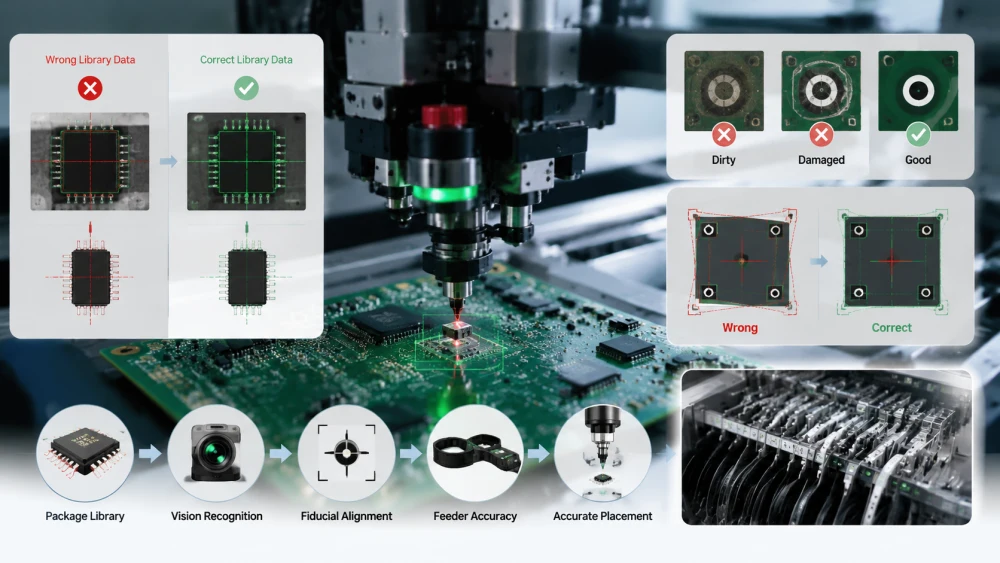

SMT Die maschinelle Bildverarbeitung dient dazu, die Position von Bauteilen vor der Platzierung zu korrigieren. Wenn jedoch die Bilddaten, die Beleuchtung, die Paketbibliothek oder die Referenzerkennung falsch sind, berechnet die Maschine möglicherweise einen falschen Versatz.
Jede Komponente benötigt die richtige Größe, Körperkontur, Leitungsposition, Dicke, Polarität und Erkennungsparameter. Wenn die Daten der Komponentenbibliothek falsch sind, erkennt die Kamera möglicherweise den falschen Rand oder Mittelpunkt. Die Maschine platziert das Bauteil dann möglicherweise entsprechend einem falschen Korrekturwert.
Dies ist häufig nach der Einführung neuer Produkte, dem Austausch von Komponenten, dem Kopieren von Bibliotheken oder der manuellen Datenbearbeitung der Fall. Ingenieure sollten die tatsächliche Komponente mit den Bibliotheksdaten vergleichen, insbesondere bei ähnlichen Gehäusetypen, die fast gleich aussehen, aber unterschiedliche Körpergrößen oder Anschlussgeometrien aufweisen.
Wenn die Bezugslinie der Platine verschmutzt, beschädigt, schlecht gestaltet oder falsch erkannt ist, kann sich das gesamte Koordinatensystem der Platine verschieben. In diesem Fall weisen viele Komponenten möglicherweise einen Versatz in eine ähnliche Richtung auf. Das Problem ist möglicherweise nicht der Platzierungskopf; Möglicherweise handelt es sich dabei um die Referenz zur Platinenausrichtung.
Passermarken sollten einen klaren Kontrast, genügend Abstand und eine stabile Lötmaskendefinition aufweisen. Die Maschine sollte den korrekten Bezugspunkt stets erkennen, bevor mit der Platzierung begonnen wird.
Für einen umfassenderen Fehlerbehebungsrahmen, der Sicht-, Feeder-, Pickup- und Düsensymptome miteinander verbindet, können Ingenieure auch diesen SMT Pick-and-Place-Fehlerbehebungsleitfaden lesen.
Einige Platzierungsverschiebungen werden nicht durch die Platzierungsmaschine selbst verursacht. Das Bauteil ist möglicherweise richtig platziert, aber der Zustand der Lötpaste führt dazu, dass es sich vor oder während des Reflow-Lötens bewegt.
Wenn das Lotpastenvolumen zwischen zwei Pads ungleichmäßig ist, kann es sein, dass das Bauteil beim Reflow mit stärkerer Benetzungskraft zur Seite gezogen wird. Dies ist eine häufige Ursache für Grabstein-, Schräglauf- und kleine Spanbewegungen.
Ein ungleichmäßiges Pastenvolumen kann auf eine Verstopfung der Schablone, ein schlechtes Schablonendesign, ein falsches Öffnungsverhältnis, eine unzureichende Reinigung, einen schlechten Rakeldruck oder eine instabile Druckgeschwindigkeit zurückzuführen sein. SPI-Daten können dabei helfen, zu bestätigen, ob die Verschiebung vor der Platzierung oder nach dem Reflow beginnt.
Lotpaste muss das Bauteil vor dem Reflow an Ort und Stelle halten. Wenn die Klebekraft der Paste schwach ist, kann sich die Komponente während des Platinentransfers, der Vibration des Förderers oder der Platzierung einer nahegelegenen Komponente bewegen. Zu lange belichtete Paste kann austrocknen, während falsch gelagerte Paste zu einem Verlust an stabiler Druck- und Halteleistung führen kann.
Prozessteams sollten die Lagerung, das Auftauen, das Mischen, das Druckintervall und die Schablonenreinigung der Paste kontrollieren. Der IPC J-STD-001- Standard ist eine nützliche Referenz für die Anforderungen an gelötete elektrische und elektronische Montageprozesse.

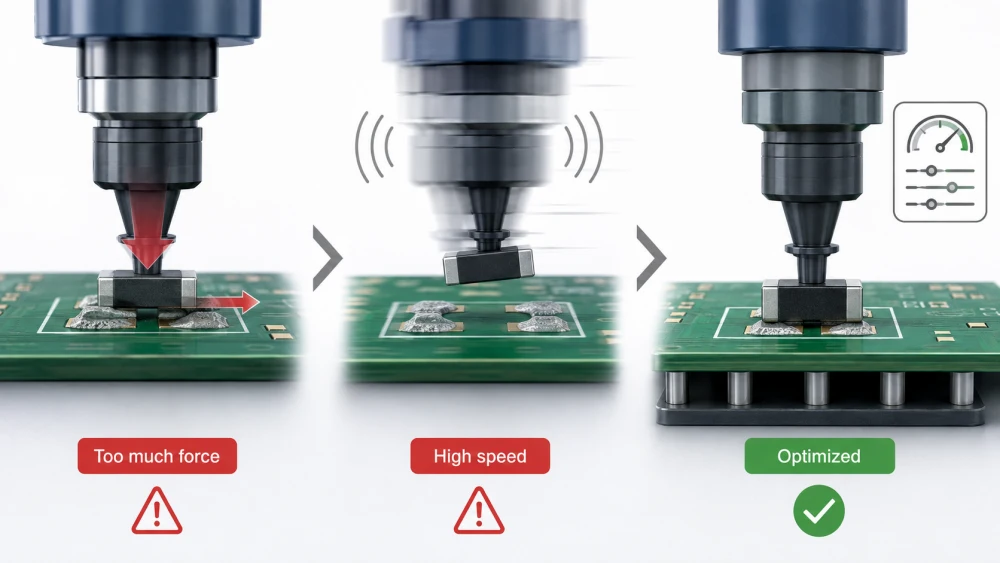

Maschineneinstellungen können sich direkt auf die Platzierungsgenauigkeit auswirken. Ein Programm, das bei niedriger Geschwindigkeit gut läuft, kann bei voller Produktionsgeschwindigkeit zu einem Versatz führen, wenn Beschleunigung, Platzierungskraft oder Höhe der Z-Achse nicht optimiert sind.
Wenn die Platzierungskraft zu hoch ist, kann das Bauteil auf der Lotpaste gleiten, anstatt sanft zu landen. Dies ist wahrscheinlicher, wenn die Pastenablagerung groß ist, das Pad klein ist oder die Komponente eine glatte Unterseite hat.
Übermäßige Krafteinwirkung kann auch empfindliche Komponenten beschädigen oder versteckte Spannungen erzeugen. Ingenieure sollten die Platzierungskraft je nach Komponententyp, Packungsgröße, Platinenunterstützung und Pastenzustand optimieren.
Eine hohe Platzierungsgeschwindigkeit verbessert die Leistung, erhöht aber auch Vibrationen, Beschleunigungsbelastungen und das Risiko von Komponentenbewegungen. Wenn sich der Kopf zu aggressiv bewegt, kann es sein, dass sich das Bauteil vor der Platzierung auf der Düse verschiebt. Wenn die Platinenunterstützung schwach ist, kann eine schnelle Platzierung den Versatz verschlimmern.
Ein praktischer Ansatz besteht darin, die Geschwindigkeit während der Fehlerbehebung vorübergehend zu reduzieren. Wenn sich die Schicht verbessert, kann das Prozessteam die Beschleunigung, die Platzierungsreihenfolge, den Stützzustand oder die Düsenauswahl anpassen, bevor die volle Produktionsgeschwindigkeit wieder erreicht wird.
Nicht jeder Versatz, der nach dem Reflow auftritt, ist ein Platzierungsfehler. Eine Komponente kann vor dem Reflow korrekt montiert sein und sich während des Erhitzungsprozesses noch bewegen.
Wenn das Lot auf einem Pad schneller schmilzt oder nass wird als auf der anderen Seite, kann die Oberflächenspannung das Bauteil von der Mitte wegziehen. Dies kommt häufig bei kleinen Chipkomponenten vor, insbesondere wenn das Pad-Design, das Pastenvolumen oder die Wärmeverteilung unausgewogen sind.
Ingenieure sollten die Inspektion vor dem Reflow AOI oder die Mikroskopinspektion mit der Inspektion nach dem Reflow vergleichen. Wenn das Bauteil vor dem Reflow zentriert, aber nach dem Reflow verschoben ist, liegt die Ursache wahrscheinlich im Lötprozess und nicht in der Genauigkeit der Platzierungsmaschine.
Feuchtigkeitsempfindliche Komponenten können sich beim Reflow unvorhersehbar verhalten, wenn die Lagerung und das Backen nicht kontrolliert werden. JEDEC J-STD-033 bietet Hinweise zur Handhabung feuchtigkeits- und reflowempfindlicher oberflächenmontierter Geräte. Eine schlechte Feuchtigkeitskontrolle kann das Prozessrisiko erhöhen, insbesondere bei IC-Gehäusen, BGA und hochwertigen Komponenten.
Das thermische Profil sollte ebenfalls überprüft werden. Eine zu schnelle Rampenrate, ungleichmäßige Erwärmung oder eine instabile Fördergeschwindigkeit können das Lotbenetzungsgleichgewicht und die Komponentenstabilität beeinträchtigen.

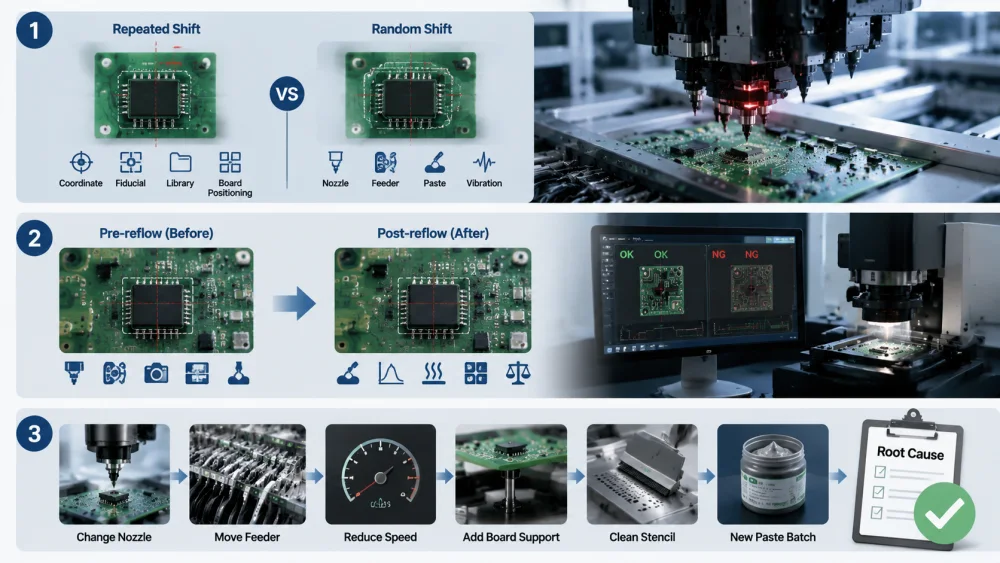

Eine gute Methode zur Fehlerbehebung trennt die Maschinenursache von der Materialursache und der Prozessursache. Ohne diese Struktur passen Teams möglicherweise viele Einstellungen an, finden aber nicht den wahren Grund.
Wenn sich die gleiche Komponente auf jeder Platine in die gleiche Richtung verschiebt, liegt die wahrscheinliche Ursache an Programmkoordinaten, Referenzmarken, Komponentenbibliotheken, Platinenpositionierung oder Schablonenausrichtung. Wenn die Verschiebung zufällig auftritt, liegt die wahrscheinliche Ursache in der Düse, dem Vakuum, der Zuführung, der Klebrigkeit der Paste, der Vibration der Platine oder einer Materialschwankung.
Diese einfache Unterscheidung hilft Ingenieuren, Zeitverschwendung zu vermeiden. Ein wiederholter Versatz sollte wie ein Koordinaten- oder Setup-Problem behandelt werden. Ein zufälliger Offset sollte wie ein Stabilitätsproblem behandelt werden.
Die Inspektion vor dem Reflow-Löten ist eine der besten Möglichkeiten, das tatsächliche Fehlerstadium zu lokalisieren. Wenn das Bauteil bereits vor dem Reflow verschoben ist, konzentrieren Sie sich auf Bestückungsmaschine, Zuführung, Düse, Sicht, PCB-Unterstützung und Pastenhaltekraft. Wenn sich das Bauteil erst nach dem Reflow-Löten verschiebt, konzentrieren Sie sich auf das Lotpastenvolumen, das Pad-Design, das thermische Profil und das Benetzungsgleichgewicht.
AOI, SPI, Maschinenplatzierungsbericht und manuelle Mikroskopprüfung sollten zusammen verwendet werden. Eine einzige Datenquelle erzählt selten die ganze Geschichte.
Ingenieure können die Ursache isolieren, indem sie jeweils einen Faktor ändern. Tauschen Sie beispielsweise die Düse aus, verschieben Sie den Feeder auf eine andere Spur, reduzieren Sie die Platzierungsgeschwindigkeit, fügen Sie PCB-Unterstützung hinzu, reinigen Sie die Schablone oder lassen Sie eine neue Lotpastencharge laufen. Wenn der Fehler auf einen Punkt folgt, wird dieser Punkt zum stärksten Verdächtigen.
Diese Methode ist langsamer als das Raten, führt aber zu einem zuverlässigen Prozesslernen. Es hilft Teams außerdem dabei, eine Datenbank mit SMT Ursachen für Platzierungsversätze für die zukünftige Produktion aufzubauen.
SMT Eine Verschiebung der Komponentenplatzierung wird normalerweise durch eine Kette kleiner Prozessprobleme und nicht durch einen einzelnen Maschinenfehler verursacht. Zu den häufigsten Ursachen zählen eine schwache PCB-Unterstützung, eine verschlissene Düse, ein instabiles Vakuum, ein Feeder-Pickup-Fehler, falsche Bilddaten, ungleichmäßige Lotpaste, zu hoher Platzierungsdruck und ein Ungleichgewicht der Reflow-Benetzung.
Ingenieure sollten zunächst entscheiden, ob die Verschiebung wiederholt oder zufällig erfolgt, und dann die Inspektionsdaten vor und nach dem Reflow vergleichen. Dies hilft dabei, Platzierungsfehler von Lötbewegungen zu unterscheiden. Eine stabile Produktion hängt von einer genauen Maschineneinrichtung, sauberer Materialhandhabung, kontrolliertem Lotpastendruck und regelmäßiger Wartung ab.
I.C.T unterstützt Elektronikhersteller mit einer professionellen SMT-Lösung aus einer Hand, einschließlich SMT-Linienplanung, Pick-and-Place-Prozessunterstützung, Reflow-Löten, Inspektion, Schulung und Anleitung zur Fehlerbehebung. Für Fabriken, die Platzierungsfehler reduzieren und die Produktionsstabilität verbessern möchten, ist eine vollständige Prozessansicht oft wertvoller als die Anpassung nur eines Maschinenparameters.
Die Hauptursache ist meist eine instabile Steuerung des Platzierungsprozesses. Dazu können schlechte PCB-Unterstützung, falsche Aufnahmeposition, verschlissene Düse, schwaches Vakuum, falsche Bilddaten oder ungleichmäßige Lotpaste gehören. Wenn die Verschiebung in die gleiche Richtung wiederholt wird, sollten Ingenieure die Programmkoordinaten, die Referenzerkennung und die Komponentenbibliotheksdaten überprüfen. Wenn die Verschiebung zufällig ist, ist die Ursache wahrscheinlicher der Zustand der Düse, die Stabilität des Einzugsgeräts, Vibrationen der Platine oder die Klebrigkeit der Paste.
Die beste Methode besteht darin, die Platine vor und nach dem Reflow zu überprüfen. Wenn das Bauteil vor dem Reflow bereits außermittig ist, hängt das Problem mit der Platzierung, der Aufnahme, der Sicht, dem Feeder oder der Platinenunterstützung zusammen. Wenn das Bauteil vor dem Reflow zentriert ist, sich aber nach dem Reflow verschiebt, liegt das Problem eher an der Menge der Lotpaste, am Pad-Design, am thermischen Profil oder an einem Benetzungsungleichgewicht. SPI und Pre-Reflow AOI sind für diesen Vergleich sehr nützlich.
Ja, Lotpaste kann eine Fehlausrichtung von Bauteilen verursachen oder verschlimmern. Wenn das Pastenvolumen ungleichmäßig ist, kann es sein, dass das Bauteil schief sitzt oder sich während des Reflow-Lötens bewegt. Wenn die Klebekraft der Paste zu schwach ist, kann sich das Bauteil während des Leiterplattentransfers oder bei Vibrationen vor dem Reflow verschieben. Pastenlagerung, offene Zeit, Schablonenreinigung, Druckdruck und Öffnungsdesign sollten alle überprüft werden, wenn ein Platzierungsversatz zusammen mit einem Lötfehler auftritt.
Wenn sich nur ein Komponententyp ändert, liegt die Ursache häufig in diesem spezifischen Paket. Die Düse passt möglicherweise nicht zum Bauteilkörper, die Zuführungstasche lässt möglicherweise eine Bewegung zu, die Bildverarbeitungsbibliothek enthält möglicherweise falsche Größendaten oder das Pad-Design führt möglicherweise zu einer ungleichmäßigen Lotbenetzung. Ingenieure sollten die Komponentenzeichnung, die Paketbibliothek, die Aufnahmeposition, den Düsentyp, den Zustand des Zuführers und die Pastenablagerung genau an dieser Stelle überprüfen.
Eine Fabrik kann den Platzierungsversatz SMT reduzieren, indem sie eine stabile Kontrollroutine aufbaut. Dazu gehören die Überprüfung des Düsenverschleißes, die Reinigung des Vakuumpfads, die Kalibrierung des Feeders, die Überprüfung der Bildverarbeitungsbibliothek, die Verbesserung der PCB-Unterstützung, die Überwachung von SPI-Daten und der Vergleich von AOI-Fehlern vor dem Reflow mit Fehlern nach dem Reflow. Für die Massenproduktion sollten die Teams Schichtmuster nach Komponentenposition, Feeder-Nummer, Düsennummer und Produktionscharge aufzeichnen. Dies beschleunigt die Fehlerbehebung und verhindert wiederholte Fehler.
Die Komponentenverschiebung während der SMT-Platzierung ist eine praktische Prozesswarnung. Dadurch erfahren Ingenieure, dass ein Teil der Platzierungskette für die Produktanforderung nicht mehr stabil genug ist. Die Ursache kann in der Maschinengenauigkeit, der Materialpräsentation, dem Verhalten der Lotpaste, der Platinenunterstützung oder dem Reflow-Gleichgewicht liegen.
Fabriken, die das Problem systematisch lösen, können Nacharbeiten reduzieren, Materialkosten senken und die langfristige Produktzuverlässigkeit verbessern. Wenn ein Produktionsteam mit einem wiederholten SMT-Bestückungsversatz oder unerklärlichen Komponentenbewegungen konfrontiert ist, kann I.C.T dabei helfen, den gesamten SMT-Linienprozess zu überprüfen und praktische Unterstützung aus einer Hand von der Ausrüstung bis zur Prozessoptimierung zu bieten.
