Die Auswahl zwischen 2D und 3D AOI hängt von der Komplexität der Inspektionsaufgabe und der Budgetanforderungen ab. Hersteller in der Elektronik wählen häufig 2D AOI oder ein SMT AOI Testmaschine für einfachere, kostengünstige Anwendungen , bei denen Geschwindigkeit und Zuverlässigkeit am meisten wichtig sind. 3D AOI oder automatische optische Inspektion wird jedoch für eine hohe Dichte, komplexe Boards, die überlegene Defekterkennung und -zuverlässigkeit erfordern. Die automatische optische Inspektion sollte den spezifischen Anforderungen der Produktionslinie entsprechen. Beim Vergleich von 2D vs 3D AOI müssen Entscheidungsträger die Komplexität, Zuverlässigkeitserwartungen und die verfügbaren Ressourcen bewerten.

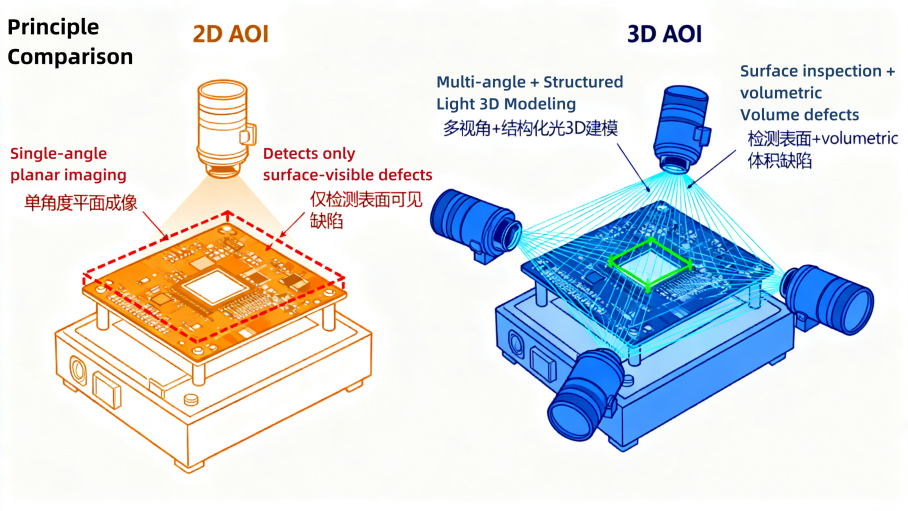

· 2d AOI verwendet flache Bilder aus einem einzelnen Winkel, wodurch es für einfache, hochvolumige PCB Inspektionen schnell und kostengünstig ist.
· 3D AOI erfasst detaillierte 3D -Karten mit mehreren Kameras, wodurch versteckte und komplexe Defekte erfasst werden, die 2D AOI häufig vermisst.
· Wählen Sie 2D AOI Für schnelle Erkennung von Defekte auf Oberflächenebene auf Standardplatten, in denen Geschwindigkeit und Budget am meisten wichtig sind.
· Entscheiden Sie sich für 3D AOI Bei der Inspektion von komplexen, dichten Boards, die eine präzise Höhe und Volumenmessungen für eine hohe Zuverlässigkeit erfordern.
· Hybrid AOI Systeme kombinieren 2D- und 3D -Methoden, um Geschwindigkeit, Kosten und Genauigkeit für unterschiedliche Inspektionsbedürfnisse auszugleichen.
· Berücksichtigen Sie die Komplexität des Boards, die Zuverlässigkeitsanforderungen und das Budget sorgfältig, um das AOI -System auszuwählen, das zu Ihren Produktionszielen passt.
· Investition in 3D AOI unterstützt die Zukunftssicherung durch Umgang mit miniaturisierten Komponenten und Reduzierung falscher Fehler mit falschem Defekt.
· Richtige Schulungs- und Systemintegration mit Werksoftware verbessern die Inspektionsgenauigkeit und die Stromerzeugung.
Aspekt | 2d AOI Systeme | 3d AOI Systeme |
Geschwindigkeit | Schneller; Ideal für die Produktion mit hoher Volumen | Etwas langsamer; Die jüngsten Fortschritte haben die Geschwindigkeit verbessert |
Kosten | Untere; reife und kostengünstige Technologie | Höher; Fortgeschrittene Bildgebung erhöht die Investition |
Defekterkennung | Nur Oberflächenfehler; Höhere falsche Anrufe | Erfasst versteckte, volumetrische und Oberflächendefekte; Bis zu 30% mehr Mängel gefunden |
Einschränkungen | Keine Tiefenmessung; Versteckte Gelenke nicht inspizieren können | Höhere Kosten; Komplexer Setup und Wartung |
Vorteile | Hoher Durchsatz; flexibel; Weniger Schattenprobleme | Genaue Höhe/Volumenmessung; umfassende Inspektion |
2d AOI erfasst flache Bilder mit einer einzelnen Kamera, wodurch sie für eine schnelle Inspektion von Standard PCB s geeignet ist . Diese Methode ist hervorragend, um sichtbare Defekte auf Oberflächenebene wie fehlende Drähte oder falsche Komponenten zu identifizieren. 3D AOI hingegen verwendet mehrere Kameras und strukturiertes Licht, um detaillierte 3D -Karten zu erstellen. Dieser Ansatz ermöglicht eine genaue Messung von Höhe, Volumen und Form , wodurch komplexe Defekte erfasst werden, die 2D -Systeme möglicherweise verpassen. Während 2D AOI bietet , eine schnellere Verarbeitung und niedrigere Kosten liefert 3D AOI eine überlegene Erkennung von Defekten und reduziert falsch positive Ergebnisse, insbesondere in komplexen Fertigungsumgebungen.
Die Auswahl der richtigen automatisierten optischen Inspektionsmethode hängt von der Komplexität der Karte, der erforderlichen Zuverlässigkeit und der Produktionsumgebung ab.
· 2d AOI am besten für:
o Hochgeschwindigkeits-Hochgeschwindigkeits-Herstellungsleitungen, bei denen die Kosten und der Durchsatz am meisten wichtig sind.
o Inspektion von einfachem oder Standard PCB s mit hauptsächlich Komponenten auf Oberflächenebene.
o Nachweis von sichtbaren Defekten wie fehlenden Komponenten, Polaritätsfehlern und falschen Platzierungen.
o Umgebungen, in denen eine schnelle Umstellung und flexible Inspektion Prioritäten sind.
· 3d AOI am besten für:
o Komplex, dicht besiedelt PCB s, für die eine genaue Messung von Lötverbindungen und Komponentenhöhe erforderlich ist.
o Anwendungen, die eine hohe Zuverlässigkeit erfordern, wie z. B. Automobil-, Luft- und Raumfahrt- oder medizinische Geräteherstellung.
o Nachweis von versteckten oder volumetrischen Defekten, einschließlich aufgehobener Leitungen, nicht genügend Lötmittel und Grabstonierung.
o Produktionslinien, bei denen die Reduzierung falscher Aufrufe und die Verbesserung der Defekterkennungsraten von entscheidender Bedeutung sind.
Die Debatten 2D gegen 3D AOI konzentrieren sich auf die Genauigkeit von Geschwindigkeit, Kosten und Inspektion. 2d AOI Systeme bleiben die bevorzugte Wahl für einfache Anwendungen mit hohem Volumen. 3D AOI Systeme liefern eine unübertroffene Leistung für die erweiterte Defekterkennung in herausfordernden Umgebungen. Die automatisierte optische Inspektion entwickelt sich weiter und bietet den Herstellern die Flexibilität, deren Inspektionsstrategie den spezifischen Bedürfnissen ihrer PCB s und der Produktionsziele zu entsprechen.
2d AOI verwendet hochauflösende Kameras, um während des Inspektionsprozesses flache Bilder von gedruckten Leiterplatten zu erfassen. Das System vergleicht diese Bilder mit Referenzdaten und identifiziert alle Unterschiede , die Defekte anzeigen können. Die Beleuchtung spielt eine entscheidende Rolle, da sie Merkmale und potenzielle Probleme auf der Oberfläche des Boards hervorhebt. Die Technologie basiert auf der Einfassung des Einwinkelbildes , was bedeutet, dass sie nur das inspiziert, was von oben sichtbar ist. Dieser Ansatz ermöglicht eine schnelle Untersuchung großer Bordkettenmengen, was es ideal für Hochgeschwindigkeits-Produktionsumgebungen ist.
Ein wesentlicher Vorteil von 2D AOI liegt in seiner Kosteneffizienz. In der folgenden Tabelle werden typische Kosten beschrieben, die mit der Implementierung von 2D AOI in einem Standard SMT Produktionslinie verbunden sind:
Kostenkomponente | Typischer Kostenbereich (USD) |
Basic bis Mid-Level 2D AOI | 3.200 bis 20.000 US -Dollar |
Erweiterte 2D AOI Systeme | 30.000 bis 60.000 US -Dollar |
Beispiel: Yush YS-820L | 26.000 US -Dollar |
Installationskosten | 5.000 bis 15.000 US -Dollar |
Software -Lizenzierung (jährlich) | 2.000 bis 12.000 US -Dollar |
Schulung (pro Mitarbeiter) | 1.000 bis 5.000 US -Dollar |
Diese Kostenstruktur macht 2D AOI für viele Hersteller zugänglich, insbesondere solche, die sich auf die Produktion mit hoher Volumen konzentrieren.
2d AOI liefert mehrere Stärken, die der Elektronikherstellung zugute kommen. Das System inspiziert die Gremien viel schneller als manuelle Sichtprüfung . Manuelle Methoden leiden unter menschlicher Müdigkeit und Inkonsistenz, aber 2D AOI behält einen hohen Durchsatz und konsistente Ergebnisse bei. Die folgende Tabelle zeigt die Unterschiede:
Besonderheit | Manuelle visuelle Inspektion | 2d AOI Inspektion |
Inspektionsgeschwindigkeit | Aufgrund menschlicher Müdigkeit und subjektives Urteilsvermögen langsamer | Schnellere Verarbeitung und Analyse für die Produktion mit hoher Volumen geeignet |
Durchsatz | Durch menschliche Geschwindigkeit und Konsistenz begrenzt | Signifikant höhere Durchsatz ermöglichen schnelle Inspektionen |
Konsistenz | Weniger konsistent, anfällig für Fehler | Hohe Konsistenz ohne Müdigkeit oder Subjektivität |
Die Hersteller bewerten 2d AOI für seine Fähigkeit, Defekte frühzeitig zu erkennen , wodurch fehlerhafte Boards daran hindert, kostspielige Nacharbeiten voranzutreiben und zu reduzieren. Das System bietet :
· Hohe Präzision mit erweiterter Bildverarbeitung.
· Schnelle Inspektionsgeschwindigkeiten für hohen Durchsatz.
· Konsistente, objektive Ergebnisse.
· Reduzierter menschlicher Fehler.
· Schnelles Setup für verschiedene Board -Designs.
· Klassifizierung von Defekten nach Typ und Schweregrad.
· Datenprotokollierung zur Qualitätskontrolle.
· Langfristige Kosteneinsparungen.
· Kontinuierliche Qualitätsverbesserung.
· Seamless Integration in SMT -Linien.
· Echtzeit-Feedback zur sofortigen Korrektur.
· Nichtkontaktinspektion zum Schutz von Komponenten.
Trotz seiner Vorteile hat 2D AOI Einschränkungen . Das System kann keine echte Koplanaritätsprüfung durchführen oder volumetrische Messdaten bereitstellen. Es erzeugt oft eine höhere falsche Anrufrate im Vergleich zu fortgeschritteneren Systemen. Einige häufige Herausforderungen sind:
· Unfähigkeit, versteckte Lötverbindungen oder Defekte unter den Komponenten zu inspizieren.
· Messung der eingeschränkten Höhe, wodurch es schwierig ist, größere oder unregelmäßig geformte Teile zu bewerten.
· Überfüllte subtile oder versteckte Lötdefekte wie kleine Hohlräume.
· Erhöhte falsche Aufrufe, die zusätzliche Überprüfungsschritte erfordern.
Diese Einschränkungen bedeuten, dass 2D AOI am besten für Planarefehler und einfache Boards funktioniert. Für komplexe Baugruppen oder kritische Anwendungen müssen die Hersteller möglicherweise 2D AOI mit anderen Inspektionsmethoden ergänzen.
2d AOI Systeme spielen eine wichtige Rolle in der modernen Elektronikherstellung. Unternehmen verlassen sich auf 2D AOI, um hohe Qualität und Effizienz in ihren Produktionslinien aufrechtzuerhalten. Die Technologie zeichnet sich bei der Überprüfung gedruckter Leiterplatten (PCB s) auf Oberflächenebene auf. Hersteller wählen 2D AOI, da es eine schnelle, zuverlässige und konsistente Inspektion bietet , ohne die Produktion zu verlangsamen.
Elektronikhersteller verwenden 2D AOI am häufigsten. Das System überprüft fehlende Komponenten, falsche Platzierungen und Lötfehler. Hochauflösende Kameras und fortgeschrittene Bildverarbeitung ermöglichen es 2D AOI, selbst kleine Defekte schnell zu erkennen. Diese Fähigkeit unterstützt die Produktion von hoher Volumen, bei denen Geschwindigkeit und Genauigkeit unerlässlich sind.
Tipp: 2d AOI ist ideal für Hersteller, die täglich eine große Anzahl einfacher oder Standards PCB inspizieren müssen.
Die folgende Liste zeigt gemeinsame Anwendungen von 2D AOI in der Elektronikbranche:
· Surface-Mount-Technologie (SMT) Assembly: 2d AOI inspiziert die Boards nach der Platzierung und Lötung von Komponenten. Es identifiziert falsche, fehlende oder verzerrte Komponenten.
· Durchloch-Technologie (THT) Inspektion: Das System überprüft auf korrektes Insertion und Löten von Durchläufteilen.
· Inspektion von Lötpaste: 2d AOI überprüft das Vorhandensein und Ausrichtung von Lötpaste vor dem Reflow -Löten.
· Überprüfung der Endbaugruppe: Die Technologie stellt sicher, dass alle Komponenten vorhanden und korrekt ausgerichtet sind, bevor sich das Produkt in die nächste Stufe bewegt.
· Qualitätskontrollprüfungen: Hersteller verwenden 2D AOI für zufällige Stichproben und Audits, um die Prozesskontrolle aufrechtzuerhalten.
2D AOI findet auch die Verwendung in anderen Branchen, die eine schnelle Inspektion auf Oberflächenebene erfordern. Die Elektronikherstellung bleibt jedoch das primäre Feld, da eine schnelle, hochvolumige PCB Inspektion erforderlich ist. Die Automobil- und Medizinproduktindustrie erfordern häufig eine fortschrittlichere Inspektion, sodass sie in der Regel 3D AOI für komplexe Boards mit versteckten Gelenken verwenden.
Ein typischer 2D -AOI -Workflow umfasst die folgenden Schritte:
1. Das System erfasst ein flaches Bild des PCB mit einer hochauflösenden Kamera.
2. Die Bildverarbeitungssoftware vergleicht das erfasste Bild mit einer Referenz.
3. Das System kennzeichnet alle Unterschiede als potenzielle Mängel.
4. Die Betreiber überprüfen die Markierungsgremien für weitere Maßnahmen.
2D AOI bietet eine kostengünstige Lösung zum Erkennen von Defekten zu Beginn des Prozesses. Durch das Fangen von Fehlern vor der Finalmontage reduzieren die Hersteller Nacharbeit und Schrott. Die Technologie unterstützt die kontinuierliche Verbesserung und hilft Unternehmen, strengen Qualitätsstandards zu erfüllen.
3D AOI Systeme verwenden erweiterte Bildgebungstechniken, um detaillierte Informationen zu gedruckten Leitertafeln zu erfassen. Diese Systeme verwenden mehrere Kameras und strukturiertes Licht wie die Moiré -Technologie, um die Platine aus mehreren Blickwinkeln zu scannen. Koh Young's 3D AOI verwendet beispielsweise die proprietäre Multi-Projection-Moiré-Technologie, um echte volumetrische Daten zu generieren. Dieser Ansatz misst Höhe, Volumen und Koplanarität von Lötverbindungen und -komponenten. Hochauflösende Kameras, manchmal mit einer Auflösung von 8 uM oder 15 uM , ermöglichen eine genaue Messung selbst der kleinsten Teile. Die Z-Achse-Erweiterung erhöht den Höhenmessbereich und ermöglicht es, hohe Komponenten zu inspizieren. Spezialisierte Algorithmen verarbeiten die 3D -Daten, die Messung der Stifthöhe, die Lötentfilethöhe und Erkennung von Brücken. Das System führt die Bildgebung und Inspektion parallel durch, was schnelle und genaue 3D -Messungen ermöglicht. Diese tiefenbasierte Bildgebung verbessert die Genauigkeit der Defekterkennung erheblich durch Reduzierung falscher Anrufe und Flucht.
3d AOI bietet mehrere Vorteile für die Elektronikherstellung, insbesondere bei der Inspektion des Komplexes oder der dicht besiedelten PCB s. Die Technologie bietet eine hohe Genauigkeit und Präzision bei der Erkennung von Defekten. Es erfasst detaillierte topografische Daten und ermöglicht die Inspektion von Höhenschwankungen und Oberflächenmerkmalen, die in komplexen Baugruppen von entscheidender Bedeutung sind. 3d AOI erkennt dreidimensionale Defekte wie Verzerrungen, Biege und aufgehobene Leads-gibt es häufig aus. Das System überprüft nicht nur die Oberfläche, sondern auch die Seiten und den Boden der Komponenten und ermöglicht die Erkennung von Defekten wie Grabstonierung und verzerrten Teilen. Erweiterte Softwarealgorithmen, einschließlich maschinelles Lernen , Verbesserung der Genauigkeit und Anpassungsfähigkeit der Defekterkennung. 3D AOI Systeme liefern schnellere Inspektionsgeschwindigkeiten als manuelle Methoden und benötigen keinen physischen Kontakt, wodurch empfindliche Komponenten erhalten bleiben. Die Anpassungsfähigkeit von 3D AOI passt Industrien mit sich entwickelnden PCB -Komplexität wie Automobil-, Luft- und Raumfahrt- und Medizinprodukten an. Im Vergleich zur automatisierten Röntgeninspektion bleibt 3D AOI für die Oberflächeninspektion kostengünstiger und bietet dennoch eine detaillierte Analyse.
Tipp: 3d AOI Exzipeliert bei der Identifizierung von dreidimensionalen Defekten, die sich auf die Zuverlässigkeit der Anwendungen mit hoher Dichte und hoher Zuverlässigkeit auswirken.
Trotz seiner Stärken hat 3D AOI einige Einschränkungen. Die Systeme sind komplexer und teurer als 2D AOI, was zu höheren anfänglichen Investitions- und Wartungskosten führt. 3D AOI erfordert eine höhere Rechenleistung, um die großen Volumina von 3D -Daten zu verarbeiten, was die Inspektionsgeschwindigkeit verlangsamen kann. Scanmethoden wie die Laser -Triangulation beinhalten detaillierte Oberflächenscanning und können den Durchsatz im Vergleich zu 2D AOI reduzieren. Diese Faktoren machen 3D AOI weniger geeignet für einfache Hochgeschwindigkeitsproduktionslinien, bei denen Kosten und Geschwindigkeit die Hauptprioritäten sind. Die Hersteller müssen diese Einschränkungen gegen die Notwendigkeit einer fortgeschrittenen Defekterkennung und umfassender Inspektion abwägen.
3D AOI Systeme sind zu wesentlichen Werkzeugen in der modernen Elektronikherstellung geworden. Ihre fortschrittlichen Bildgebungsfähigkeiten ermöglichen es den Herstellern, komplexe Baugruppen mit hoher Genauigkeit zu inspizieren. Diese Systeme verwenden die Tiefenwahrnehmung und mehrere Betrachtungswinkel, um Defekte zu erkennen, die herkömmliche 2D -Methoden häufig verpassen.
Viele Branchen verlassen sich auf 3D AOI für ihre anspruchsvollsten Inspektionsaufgaben. Die Technologie unterstützt Hochgeschwindigkeitsproduktionslinien, in denen sich jede Stunde Tausende von Teilen durch Inspektion bewegen. Die Betreiber erhalten sofortiges Feedback, sodass sie Prozesse anpassen und Qualitätsstandards aufrechterhalten.
HINWEIS: 3D AOI behält die Inspektionsgeschwindigkeit bei, ohne die Genauigkeit zu beeinträchtigen, was sie ideal für Hochdurchsatzumgebungen ist.
Hersteller wählen 3D AOI für mehrere kritische Anwendungen:
· Hochdichte SMT und SMD Montagelinien, in denen miniaturisierte und dicht gepackte Komponenten eine präzise Inspektion erfordern.
· Erkennung von Defekten wie unsachgemäße Polarität, Fehlausrichtung und fehlenden Teilen, die mit 2D -Systemen schwer zu identifizieren sind.
· Messung des Lötverbindungsvolumens und der Form, Überwindung von Problemen wie Spiegelreflexionen und Schatten, die 2D AOI begrenzen.
· Entschädigung für Verhandlungen und Inter-Reflexionen, die bei 2D-Inspektionen Ungenauigkeiten verursachen können.
· Inspektion komplexer Bretter in Branchen mit strengen Qualitätsanforderungen, einschließlich der Sektoren von Unterhaltungselektronik, Automobil- und Luft- und Raumfahrt.
3D -AOI -Systeme zeichnen sich in Umgebungen aus, in denen die Zuverlässigkeit nicht beeinträchtigt werden kann. Hersteller von Automobil- und Luft- und Raumfahrt -Herstellern sind beispielsweise von der 3D -Inspektion abhängig, um verborgene Defekte zu fangen, die zu Produktausfällen führen könnten. Unternehmen für Unterhaltungselektronik verwenden 3D AOI, um sicherzustellen, dass jedes Gerät hohe Leistungs- und Sicherheitsstandards entspricht.
Ein typischer 3D -AOI -Workflow beinhaltet das Scannen der Platine aus mehreren Blickwinkeln. Das System erstellt eine detaillierte 3D -Karte, die die Höhe und das Volumen jeder Komponente und der Lötverbindung misst. Erweiterte Algorithmen analysieren diese Daten und markieren alle Abweichungen vom Standard. Die Betreiber können dann gekennzeichnete Elemente überprüfen und Korrekturmaßnahmen ergreifen.
Die Flexibilität von 3D AOI ermöglicht es ihm, sich an neue Board -Designs anzupassen und die Fertigungsanforderungen zu entwickeln. Da elektronische Komponenten kleiner und komplexer werden, stellt die 3D -Inspektion sicher, dass die Qualität konsistent bleibt. Hersteller profitieren von reduzierten falschen Anrufen, einer verbesserten Erkennung von Defekten und optimierten Produktionsprozessen.
Tipp: 3D AOI ist die bevorzugte Wahl für Hersteller, die eine präzise, zuverlässige Inspektion in schnelllebigen, komplexen Produktionsumgebungen benötigen.
Die Erkennungsfunktionen bilden die Grundlage für jedes automatisierte optische Inspektionssystem. Im 2D vs 3D AOI -Vergleich bietet jede Methode einzigartige Stärken und Schwächen. 2D-AOI-Systeme sind auf Top-Down-Bildgebung angewiesen, um Defekte auf Oberflächenebene zu identifizieren. Diese Systeme zeichnen sich aus, um fehlende Komponenten, Polaritätsfehler und Fehlanwendung von Lötpasten zu erkennen. Sie kämpfen jedoch mit versteckten oder volumetrischen Defekten, weil ihnen die Tiefenwahrnehmung fehlt.

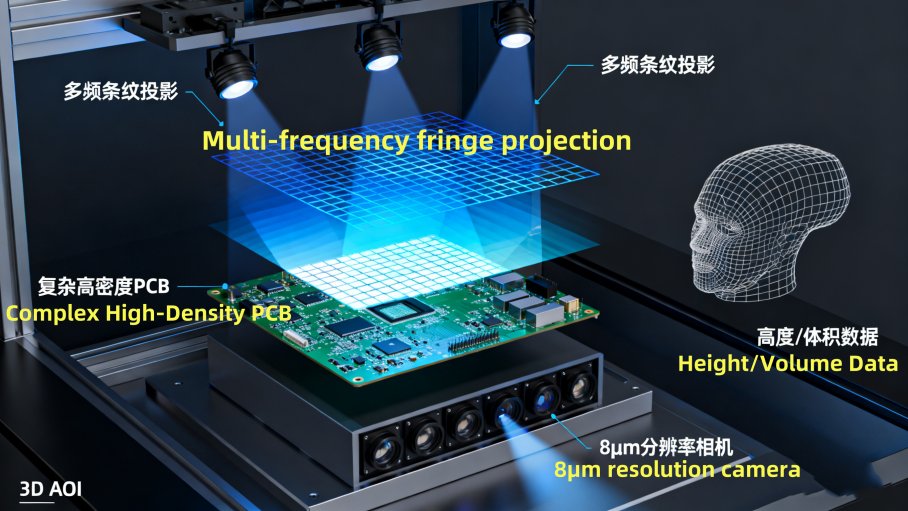

3D-AOI-Systeme verwenden strukturiertes Licht und mehrere Kameras, um eine dreidimensionale Karte der Platine zu erstellen. Dieser Ansatz ermöglicht eine präzise Messung der Komponentenhöhe, der Coplanarität und des Lötes. Infolgedessen erkennt 3D AOI Themen wie aufgehobene Stifte, unzureichendes Lötmittel und Paketverzerrungen - steckt, dass 2D AOI häufig vermisst.
In der folgenden Tabelle werden die Unterschiede in den falsch positiven Raten und die Genauigkeit der Defekterkennung hervorgehoben:
AOI Systemtyp | Falsche positive Rate | Genauigkeit der Defekterkennung | Anmerkungen zu falschen Negativen |
Legacy 2d AOI (regelbasiert) | Bis zu ~ 50% | ~ 85–90% | Höher aufgrund mangelnder Tiefeninformationen |
Ai-verstärkt 3D AOI | Auf unter 10% reduziert (4–6%) | 97–99% | Niedriger aufgrund von 3D -Tiefendaten |
3D -AOI -Systeme reduzieren Fehlalarme erheblich und verbessern die Gesamtfehlererkennung. Hersteller, die fortschrittliche Inspektionsfähigkeiten benötigen, wählen häufig 3D AOI für seine überlegene Leistung.
HINWEIS: 3D AOI bietet eine umfassendere Inspektion, indem sowohl Oberflächen- als auch volumetrische Defekte erfasst werden, was sie ideal für komplexe Baugruppen macht.
Geschwindigkeit und Kosten spielen eine entscheidende Rolle bei der Auswahl eines AOI -Systems. 2D gegen 3D -AOI -Systeme unterscheiden sich in diesen Bereichen stark. 2D AOI bietet schnellere Inspektionsgeschwindigkeiten und niedrigere Anfangsinvestitionen. Diese Systeme erfordern weniger komplexe Setup und minimales Bedienertraining. Hersteller können 2D AOI schnell in Umgebungen mit hohem Volumen einsetzen.
3D AOI -Systeme erfordern einen höheren anfänglichen Kaufpreis und ein spezialisierteres Setup. Die Technologie erfordert Kalibrierung, laufendes Training und größere Rechenleistung. Die Wartungskosten sind aufgrund der Systemkomplexität tendenziell auch höher. 3D AOI liefert jedoch verbesserte Inspektionsfähigkeiten und kann im Laufe der Zeit kostspielige Mängel reduzieren.
Die folgende Tabelle vergleicht die Gesamtkosten für Eigentums- und Betriebsanforderungen:
Aspekt | 2d AOI Systeme | 3d AOI Systeme |
Erstkaufspreis | Beginnt um $ 3.200 | Kann 110.000 US -Dollar übersteigen |
Jährliche Wartungskosten | 5.000 bis 15.000 US -Dollar (niedrigeres Ende) | 5.000 bis 15.000 US -Dollar (höheres Ende) |
Standard -Setup | Spezielles Setup, Kalibrierung und Training | |
Betriebliche Anforderungen | Geringere Komplexität | Höhere Komplexität, spezialisiertes Wissen |
ROI -Überlegung | Niedrigere Vorab- und Wartungskosten | Höhere Kosten, aber verbesserte Defekterkennung |
3D-AOI-Systeme erfordern eine größere Investition, bieten jedoch langfristige Vorteile durch verbesserte Defekterkennung und reduzierte Nacharbeit. Kleinere Hersteller bevorzugen möglicherweise 2D AOI für seine Erschwinglichkeit und Benutzerfreundlichkeit.
Die Eignung der Anwendung hängt von der Art der gedruckten Leiterplattenbaugruppe und den erforderlichen Inspektionsfunktionen ab. 2d gegen 3d AOI -Systeme dienen jeweils unterschiedlichen Produktionsanforderungen. 2D AOI eignet sich am besten für einfachere PCB -Anbaugruppen mit hauptsächlich Oberflächenebene. Diese Systeme bieten eine schnelle, kostengünstige Inspektion für Standardplatten und frühe Stadien der SMT -Linie.
3D AOI zeichnet sich bei der Inspektion komplexer Baugruppen aus, die Tiefenmessung und Coplanaritätsprüfungen erfordern. Die Technologie identifiziert Defekte, die Komponentenhöhe, Lötenvolumen und Verzerrungen beinhalten. Branchen wie Automobil-, Luft- und Raumfahrt- und Medizinprodukte verlassen sich häufig auf 3D -AOI, um strenge Qualitätsstandards zu erfüllen.
Die folgende Tabelle fasst zusammen, welcher AOI -Typ für jede Anwendung passt:
AOI Typ | Geeignete Assembly -Typen PCB | Schlüsselinspektionsfähigkeiten | Argumentation |
2d AOI | Einfacher PCB Assemblys mit weniger komplexen 3D -Funktionen | Defekte auf Oberflächenebene wie Lötpaste-Fehlantrieb, Polaritätsfehler, fehlende Teile | Kostengünstig und schnell; früh in SMT Zeile eingesetzt; beschränkt auf Top-Down-Bildgebung |
3d AOI | Komplexere PCB Assemblys, die Tiefenmessung und Coplanaritätsprüfungen erfordern | Defekte mit Komponentenhöhe, Volumen, Coplanarität wie unzureichendem Lötmittel, angehobenen Stiften, Paketverzerrungen | Verwendet strukturierte Licht- und Multi-Winkel-Kameras für eine präzise 3D-Defekterkennung |
TIPP: Hersteller sollten mit ihrem automatisierten optischen Inspektionssystem mit der Komplexität ihrer Boards und den Zuverlässigkeitsanforderungen ihrer Branche übereinstimmen.
Die Entscheidung von 2D gegen 3D AOI prägt die Wirksamkeit der Inspektion und die Gesamtqualität der fertigen Produkte. Durch das Verständnis der Stärken jedes Systems können die Hersteller ihren Inspektionsprozess optimieren und bessere Ergebnisse erzielen.
Hybrid AOI Systeme bringen die besten Funktionen sowohl von 2D- als auch 3D -Inspektionstechnologien zusammen. Hersteller verwenden diese Systeme, um die wachsende Komplexität der modernen Druckschaltplatten anzugehen. Durch die Kombination von zwei Inspektionsmethoden in einer Maschine liefern Hybrid AOI Systeme flexible, effiziente und umfassende Qualitätskontrolle.
Hybrid AOI Systeme bieten mehrere wichtige Vorteile:
· 2d AOI liefert eine zuverlässige, qualitativ hochwertige Bildgebung für sichtbare Komponenten . Es funktioniert gut, um einfache Mängel zu erkennen und die Inspektionskosten niedrig zu halten.
· 3d AOI erweitert die Inspektionsfähigkeiten auf versteckte Lötverbindungen, Höhenmessungen und komplexe Defekterkennung. Es findet Probleme, die 2D AOI nicht sehen können.
· Hybridsysteme wenden 2D AOI an, wo es ausreicht, und wechseln zur fortgeschrittenen Inspektion auf 3D AOI. Dieser Ansatz spart Zeit und Geld und verbessert und verbessert die Deckung der Fehler.
· Hersteller können Produkte schnell und effizient inspizieren und die Inspektionsmethode mit den spezifischen Anforderungen jedes Vorstandsbereichs entsprechen.
Yamaha Motor's YRi-V Hybrid AOI System zeigt, wie diese Technologie in der Praxis funktioniert. Das YRI-V integriert die 2D- und 3D-Inspektion mit einer Winkelkamera mit 4-Richtung und einem 8-Regisseur-3D-Projektor. Dieses Setup erreicht die branchenführende Inspektionsgeschwindigkeit und -präzision. Das System zeichnet sich bei der Überprüfung von ultra-kleinen, feinstackigen Komponenten und Spiegeloberflächen aus, die für herkömmliche AOI -Systeme schwierig sind. AI-betriebene Automatisierung im YRI-V vereinfacht die Erstellung und Abstimmung der Inspektionsdaten. Die Betreiber benötigen weniger spezielle Fähigkeiten, was das System einfacher zu verwenden. Der Hybridansatz unterstützt eine schnelle, präzise Inspektion von vielfältigen und komplexen PCB -Komponenten. Es erfüllt die Anforderungen der modernen SMT -Produktion, in der die Boards kleiner, dichter und funktionaler als je zuvor sind.
Tipp: Hybrid AOI Systeme helfen den Herstellern, Geschwindigkeit, Kosten und Inspektionsgenauigkeit auszugleichen. Sie bieten eine praktische Lösung für die 2D vs 3D AOI Challenge in der heutigen Elektronikindustrie.
Hybrid AOI Systeme entwickeln sich weiter. Wenn PCB komplexer wird, spielen diese Systeme eine größere Rolle bei der Gewährleistung der Produktqualität und -zuverlässigkeit. Hersteller, die in Hybrid investieren AOI}, erlangen die Flexibilität, ihre Inspektionsstrategie beim Fortschritt der Technologie anzupassen.

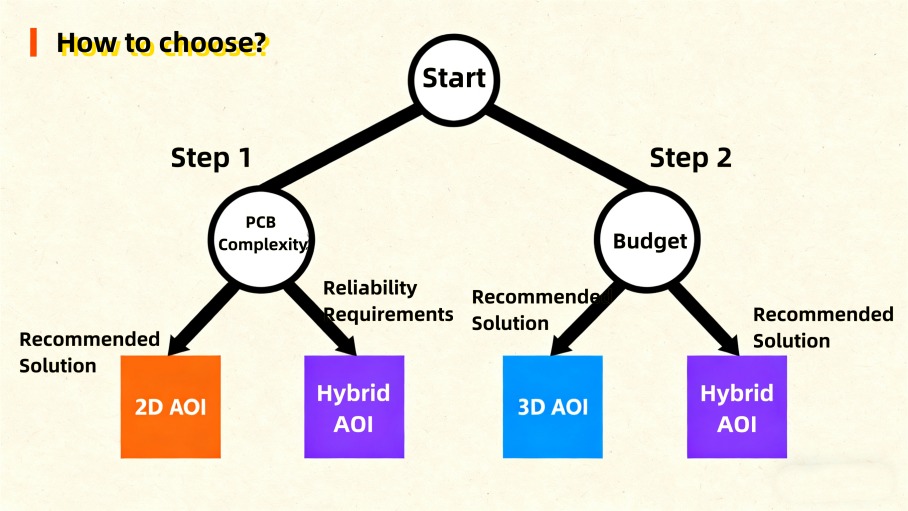

Die Komplexität des Boards spielt eine zentrale Rolle bei der Auswahl des rechten AOI -Systems für jede Druckmaschine für gedruckte Leiterplatten. Mit zunehmender Anzahl von Komponenten, Dichte und Verwendung fortschrittlicher Pakettechnologien benötigen Hersteller Inspektionsdaten, die sowohl zuverlässig als auch wiederholbar sind. Einfache Bretter mit hauptsächlich Oberflächenebene profitieren von 2D AOI . Diese Systeme verwenden die Top-Down-Bildgebung, um fehlende Teile und Lötfehler zu überprüfen. Sie bieten eine schnelle Inspektion und Kosteneinsparungen und machen sie ideal für die Produktion von hochvolumigen PCB.
Mit zunehmender Komplexität steht 2d AOI jedoch vor Herausforderungen. Schatten, Beleuchtungsvariationen und die mangelnde Tiefeninformation begrenzen seine Wirksamkeit. Komplexe PCB verfügen häufig über miniaturisierte Komponenten, dichte Layouts und mehrschichtige Designs. In diesen Fällen wird 3D AOI essentiell. 3D AOI Systeme verwenden mehrere Kameras oder Lasertechnologie, um Höhen- und Volumendaten zu erfassen . Dies ermöglicht es ihnen, Defekte wie Warping, aufgehobene Leads und Coplanaritätsprobleme zu erkennen - vorhanden, die 2D AOI nicht sehen können.
Hersteller in Branchen wie Automobil- und Industrieelektronik beruhen für komplexe Boards auf 3D AOI. Diese Systeme liefern umfassende Messdaten, die den IPC-610-Standards entsprechen. Dies ermöglicht eine frühzeitige Erkennung von Prozessdrift und unterstützt null Defektziele.
AOI System | Die Komplexität der Mindestplatine in der Regel behandelt | Maximale Boardkomplexität der Tafel typischerweise behandelt |
2d AOI | Einfachere Bretter mit Inspektionen auf Oberflächenebene; Wirksam zum Erkennen fehlender Komponenten und Lötfehler; priorisiert Geschwindigkeit und Kosteneffizienz | Weniger komplexe Boards ohne volumetrische oder Höhenbezogene Defekte; im Allgemeinen nicht für mehrschichtige oder Hochdichte-Boards geeignet |
3d AOI | Boards, die eine volumetrische Inspektion einschließlich Höhenmessung erfordern; Geeignet zum Erkennen komplexer Defekte wie aufgehobenen Leitungen und Coplanaritätsproblemen | Layouts mit hoher Dichte, mehrschichtiger und komplexer Brett, die eine detaillierte Erkennung von 3D-Defekten fordern; Wird in Sektoren Automobil- und Industrieelektronik verwendet |
Tipp: Für hohe Dichte, Mehrschicht oder miniaturisierte PCB s, 3D AOI liefert die Messgenauigkeit und Defekterkennung, die für eine zuverlässige Inspektion erforderlich ist.
Die Zuverlässigkeitsanforderungen unterscheiden sich in der Branche und beeinflussen die Auswahl von AOI direkt. Sektoren wie Automobil-, Luft- und Raumfahrt- und Medizinprodukte erfordern die höchste Produktzuverlässigkeit. In diesen Bereichen kann sogar ein einzelner Defekt zu kostspieligen Rückrufen oder Sicherheitsproblemen führen. AOI Systeme müssen konsistente, genaue Inspektionsergebnisse liefern, um strenge Qualitätsstandards zu erfüllen.
Mehrere Faktoren formen die Zuverlässigkeit in AOI Auswahl :
Faktor | Erläuterung |
Art der Inspektion | Ermittelt, ob die AOI auf der Tafel, Komponente oder SMT -Pegel, die Anforderungen der Industrie in Betracht gezogen wird. |
Bildauflösung | Eine hohe Auflösung ist entscheidend, um winzige Defekte zu erfassen, die in hoher Zuverlässigkeitssektoren gemeinsam sind. |
Inspektionsgeschwindigkeit | Muss die Produktionsskala übereinstimmen; Ein hoher Durchsatz wird ohne fehlende Mängel benötigt. |
Automatisierungsfunktionen | Die Automatisierung reduziert das menschliche Fehler und unterstützt die konsistente Qualität in kritischen Branchen. |
Genauigkeit und Zuverlässigkeit | Grundlegend für die Erfüllung strenger Standards und die Gewährleistung der Konsistenz der Defekterdeckung. |
Integration in andere Systeme | Die nahtlose Integration unterstützt komplexe Produktionslinien, die für Automobil-/Luft- und Raumfahrt typisch sind. |
After-Sales-Unterstützung | Die laufende Unterstützung gewährleistet eine langfristige Zuverlässigkeit in den anspruchsvollen Sektoren. |
AOI Systeme ermöglichen eine frühzeitige Fehlererkennung, die kostspielige Produktionsfehler reduziert und die Zuverlässigkeit elektronischer Geräte verbessert. Advanced AOI Technologien, einschließlich KI- und 3D -Bildgebung, passen sich an komplexe PCB -Desende und niedrigere Defektraten an. Beispielsweise kann AOI Geräte die Defektraten von 2% auf 0,5% reduzieren, indem Inspektionen automatisiert werden, die ansonsten manuell und zeitaufwändig sind. Diese Verbesserung der Defekterkennung führt zu einer höheren Produktzuverlässigkeit und Kundenzufriedenheit.
Hinweis: Auswählen des rechten AOI -Systems für die Hochzuverlässigkeitsindustrie stellt sicher, dass jede gedruckte Leiterplattenbaugruppe den strengsten Qualitätsstandards entspricht.
Das Budget bleibt bei der Auswahl zwischen 2D und 3D AOI -Systemen eine wichtige Überlegung. 2d AOI bietet eine niedrigere anfängliche Investition und reduzierte Wartungskosten. Diese Systeme entsprechen Herstellern, die sich auf hochvolumige, kostengünstige PCB -Produktion konzentrieren. Sie bieten eine schnelle Inspektion für einfachere Boards und helfen Unternehmen dabei, die Kosten zu kontrollieren.
3D AOI Systeme erfordern eine höhere Vorabinvestition. Die Funktionen für fortschrittliche Bildgebungstechnologie und Software tragen zu den Kosten bei. Wartungs- und Bedienerschulungen erhöhen auch die Kosten. 3D AOI liefert jedoch einen langfristigen Wert durch Reduzierung der Defektraten und die Verbesserung der Produktzuverlässigkeit. Für komplexe PCB s zahlt sich die Investition in 3D AOI häufig durch weniger Fehler und weniger Nacharbeiten ab.
Die Hersteller sollten die Gesamtbetriebskosten gegen die Vorteile einer verbesserten Inspektionsgenauigkeit abwägen. Auswählen von AOI Geräten basierend auf Produktionsvolumen, Produktkomplexität und Zuverlässigkeitszielen stellt sicher, dass das System sowohl den Budget- als auch den Qualitätsanforderungen entspricht. Die ordnungsgemäße Schulung und regelmäßige Wartung helfen, den Return on Investment zu maximieren.
Tipp: Für Hersteller mit begrenzten Budgets und einfachen Boards bietet 2D AOI eine praktische Lösung. Für diejenigen, die komplexe Elektronik herstellen oder eine hohe Zuverlässigkeit benötigen, kann die Investition in 3D AOI zu erheblichen langfristigen Einsparungen führen.
Bei der Auswahl eines AOI -Systems geht es nicht nur darum, die heutigen Inspektionsbedürfnisse zu erfüllen. Die Hersteller müssen auch überlegen, wie sich ihre Investitionen entwickeln werden, wenn sich Technologie- und Branchenanforderungen entwickeln. Die Elektronikindustrie bewegt sich weiterhin zu einer größeren Miniaturisierung, einer höheren Komponentendichte und strengeren Qualitätsstandards. Diese Trends drücken AOI Systeme, um genauere, zuverlässigere und datenreiche Inspektionen zu liefern.
2d AOI Systeme basieren auf Bildvergleich und Kontrast. Dieser Ansatz eignet sich gut für einfache Boards, kämpft jedoch mit komplexen oder miniaturisierten Komponenten. Infolgedessen erzeugt 2D AOI häufig höhere falsche Anruf- und Fluchtraten. Quasi-3D- oder 2,5D-Systeme bieten einige Verbesserungen, aber dennoch ähnliche Einschränkungen. Im Gegensatz dazu verwenden echte 3D AOI Systeme eine messbasierte Inspektion. Sie liefern genaue Daten zur Komponentenhöhe, zum Lötverbindungsvolumen und zur Coplanarität. Dies reduziert falsche Anrufe und Flucht, wodurch Hersteller die Prozesse optimieren und näher an die Produktion von Null heranrücken. Für Unternehmen, die eine qualitativ hochwertige Fertigung anstreben, ist die Investition in 3D AOI oft sinnvoll, selbst mit höheren Vorabkosten.
Die folgende Tabelle fasst Schlüsselfaktoren zusammen, die zukunftssicher AOI Entscheidungen beeinflussen:
Aspekt | Zusammenfassung |
Treiber | Miniaturisierung, komplexe Elektronik, Nachfrage nach Null-Defekt-Produkten, Wachstum des Automobil-/medizinischen Sektors |
Herausforderungen | Hohe Anfangskosten und Komplexität von 3D AOI, Bedarf an speziellen Programmieren, laufende Updates |
Gelegenheiten | KI/ML-Integration zur besseren Erkennung eines Defekts und der Erweiterung in erweiterte Verpackungen, benutzerfreundliche Schnittstellen |
Zukünftige Trends | Verschiebung zu True 3D AOI, AI/ML für prädiktive Analysen, Echtzeit-Inline-Inspektion, Digital MES/ERP-Integration, Nachhaltigkeitsfokus |
Regionale Markttrends | Asiatisch-pazifische Führung im Volumen; Nordamerika/Europa konzentrieren |
Investitionsbegründung | 3d AOI reduziert falsche Anrufe, liefert zuverlässige Daten, unterstützt die Industrie 4.0, die für die Premium -Fertigung unerlässlich ist |
TIPP: Hersteller, die für die Zukunft planen, sollte nach AOI -Systemen suchen, die KI und maschinelles Lernen, Echtzeitdatenintegration und Kompatibilität mit digitalen Fertigungssystemen unterstützen.
Als AOI -Technologie Fortschritte, werden Systeme mit flexibler Software, modularer Hardware und starker Anbieterunterstützung einfacher an neue Anforderungen anpassen. Unternehmen sollten auch die einfache Software -Updates, die Möglichkeit berücksichtigen, neue Komponententypen zu verarbeiten und die Integration des Systems in Fabrik -Datennetzwerke. Durch die Auswahl eines zukünftigen Systems AOI -System bleiben Hersteller wettbewerbsfähig, wenn die Branchenstandards und die Kundenerwartungen steigen.
Hersteller sollten 2D AOI für eine effiziente, kostengünstige Inspektion einfacher PCBA-Baugruppen auswählen, während 3D AOI komplexe Boards mit strengen Qualitätsanforderungen entspricht, . die AOI -Technologie mit Inspektionsbedürfnissen , Produktkomplexität und Budget vermitteln. Unternehmen profitieren von der Beratung AOI Anbieter, Durchführung von Versuchen und Überprüfung der Systemkalibrierung und -unterstützung, bevor Entscheidungen abgeschlossen werden. Wenn Sie den Vergleichs- und Entscheidungshandbuch erneut besuchen, wird sichergestellt, dass die ausgewählte Lösung die sich weiterentwickelnden Produktionsanforderungen entspricht.
2d AOI inspiziert die Boards mit flachen Bildern aus einem einzelnen Winkel. 3D AOI verwendet mehrere Winkel und strukturiertes Licht, um Höhe und Volumen zu messen und komplexere Defekte zu erkennen.
2d AOI kann versteckte Lötprobleme nicht erkennen. Es inspiziert nur sichtbare Oberflächen. 3D AOI liefert Tiefeninformationen und kann versteckte oder volumetrische Defekte identifizieren.
2d AOI eignet sich am besten für die Hochgeschwindigkeits-Hochgeschwindigkeitsproduktion. Es bietet eine schnellere Inspektion und niedrigere Kosten. 3d AOI passt langsamere Linien mit komplexen Brettern.
3d AOI Systeme benötigen mehr Wartung und Kalibrierung. Ihre fortschrittlichen Kameras und Software erfordern regelmäßige Updates. 2d AOI Systeme haben eine einfachere Instandhaltung.
AOI Systeme fangen zu Beginn des Prozesses Defekte auf. Sie verhindern, dass fehlerhafte Boards vorwärts gehen. Dies reduziert die Nacharbeit, senkt die Kosten und verbessert die allgemeine Produktzuverlässigkeit.
Hybrid AOI Systeme kombinieren die Stärken der 2D- und 3D -Inspektion. Sie bieten eine flexible, umfassende Abdeckung. Hersteller mit unterschiedlicher Komplexität des Boards sehen häufig starke Renditen von Hybridsystemen.
Operatoren benötigen eine Grundausbildung für 2D AOI. 3D AOI und Hybridsysteme erfordern fortgeschrittenere Fähigkeiten, einschließlich Kalibrierungs- und Software -Nutzung. Viele Anbieter bieten Schulungsprogramme an.
Die meisten modernen AOI -Systeme unterstützen die Integration mit MES- oder ERP -Software. Dies ermöglicht die Aufteilung und Prozesssteuerung in Echtzeit und die Unterstützung der Industrie 4.0-Initiativen.
