I.C.T-PP3025
I.C.T
| Menge: | |
|---|---|

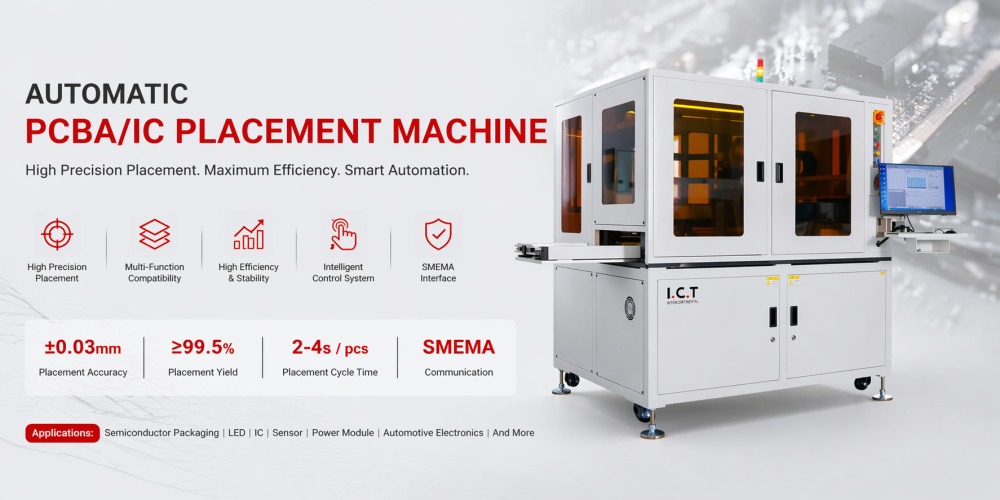

| Intelligente Platzierungsausrüstung für Halbleiterlinien
Die Bestückungsausrüstung für Halbleiter befindet sich am Ende der Online-Laserschneidlösungen und übernimmt unmittelbar nachdem die Platinen den Schneideplotter verlassen. Es empfängt getrennte PCBA-Platinen, scannt sie mit CCD und sortiert OK-Teile in Tabletts, während NG-Platinen in Abfallbehälter geschickt werden. Mehrachssteuerung und Portalhandling bewegen jedes Brett sanft und präzise. Fabriken mögen es, weil es schnell läuft, fast keine manuelle Arbeit erfordert und strenge Antistatikvorschriften für die Produktion von Halbleitern und mobilen Motherboards erfüllt. Die Touchscreen-Oberfläche zeigt jeden Schritt deutlich an. Dank der AGV-Unterstützung für die Tablettzustellung hält die Maschine die gesamte Linie ohne Unterbrechung in Bewegung.
| Detaillierte Produktmerkmale
Automatisches Scannen und Sortieren von Codes
Die CCD-Kamera prüft die Platinengröße und liest QR-Codes, sobald die Platine eintrifft. Das System erkennt sofort, welche Boards gut und welche ungenügend sind. Gute Bretter werden in den Platzierungsbereich verschoben, während schlechte Bretter in einen separaten Behälter fallen. Diese schnelle Prüfung hält die Qualität hoch und verhindert Fehler, bevor die Behälter voll sind.
Sanfte Mehrkopf-Saugplatzierung
Das Portalsystem mit Mehrkopfdüsen nimmt Bretter sicher auf und legt sie in Trays ab. Die Kamera führt jede Bewegung, sodass die Teile geschützt bleiben. Der Düsenabstand passt sich automatisch von 10 mm bis 35 mm an. Bei größeren Lücken nimmt die Maschine die Bretter nacheinander auf, ohne langsamer zu werden.
Intelligentes Laden und Stapeln von Tabletts
Leere Tabletts werden automatisch in Position gebracht, während volle Tabletts ordentlich auf der anderen Seite gestapelt werden. Sensoren überwachen die Zählung und fordern die Abholung durch das AGV, wenn die Stapel bereit sind. Der untere Hebemechanismus verwendet doppelte Führungsschienen für einen stabilen, leisen Betrieb, der stundenlang läuft.
Vollständige Integration
Die Standardkommunikation verbindet die Bestückungsausrüstung für Halbleiter direkt mit dem Laserschneider und dem vorgeschalteten Lader. Die SPS-Steuerung sorgt dafür, dass alles redet, sodass der Boardfluss ohne Wartezeit erfolgt. Bediener sehen den gesamten Prozess auf dem Bildschirm und nehmen bei Bedarf Änderungen in Sekundenschnelle vor.
Komplette Halbleiter-Nutzentrennlinie
Die Bestückungsausrüstung für Halbleiter funktioniert am besten in einer vollständigen Laser-Nutzentrennlösung. Es lässt sich perfekt mit dem automatischen Halbleiter PCB Lader an der Vorderseite und der PCBA Online-Laserschneidemaschine in der Mitte verbinden. Diese drei Maschinen bilden eine reibungslose Linie, die die Zuführung, das präzise Schneiden, die Inspektion und die endgültige Schalenplatzierung ohne manuelle Schritte zwischen ihnen übernimmt.
| Spezifikation
| Parameterspezifikation | |
|---|---|
| Modell | I.C.T-PP3025 |
| PCB Größe | 300×250 mm |
| Überprüfung der Platinengröße und Code-Scan | CCD |
| Düse | 6 Stk |
| Automatisches Fach | Mit Leerschalen und Ablageschalen |
| Fachnummer | 18×8 Stück & 19×7 Stück |
| Kapazität | 1800-2000 Stück/h |
| Kontrollmethode | PC |
| Richtung | Von links nach rechts |
| Dimension | 1700×1350×1800 mm |
| Gewicht | 1500 kg |
I.C.T arbeitet weiter an Qualität und Leistung. Spezifikationen und Aussehen können ohne vorherige Ankündigung aktualisiert werden.
| SMT Linienausrüstungsliste
Schlüsselfertig bedeutet: Rohplatine rein, fertiges Paneel raus, kein Babysitten. Der PCB-Entlader Lader führt vorne sauber ein und fängt hinten sauber auf. Der Drucker erreicht die perfekte Paste. Placer lässt jede Komponente im Totpunkt fallen. Reflow-Lötmittel solide. AOI prüft alles. Alle Stationen bleiben synchron. Die Arbeitskräfte bleiben dünn. Die Ausbeute im ersten Durchgang bleibt über 99,5 %. Die Betriebszeit bleibt brutal. Automobil, Medizin, Verbraucher, LED – Standards gestrichen, Kosten gestrichen.
| Kundenerfolgsgeschichte – Erfolgreiche Lieferung in Malaysia

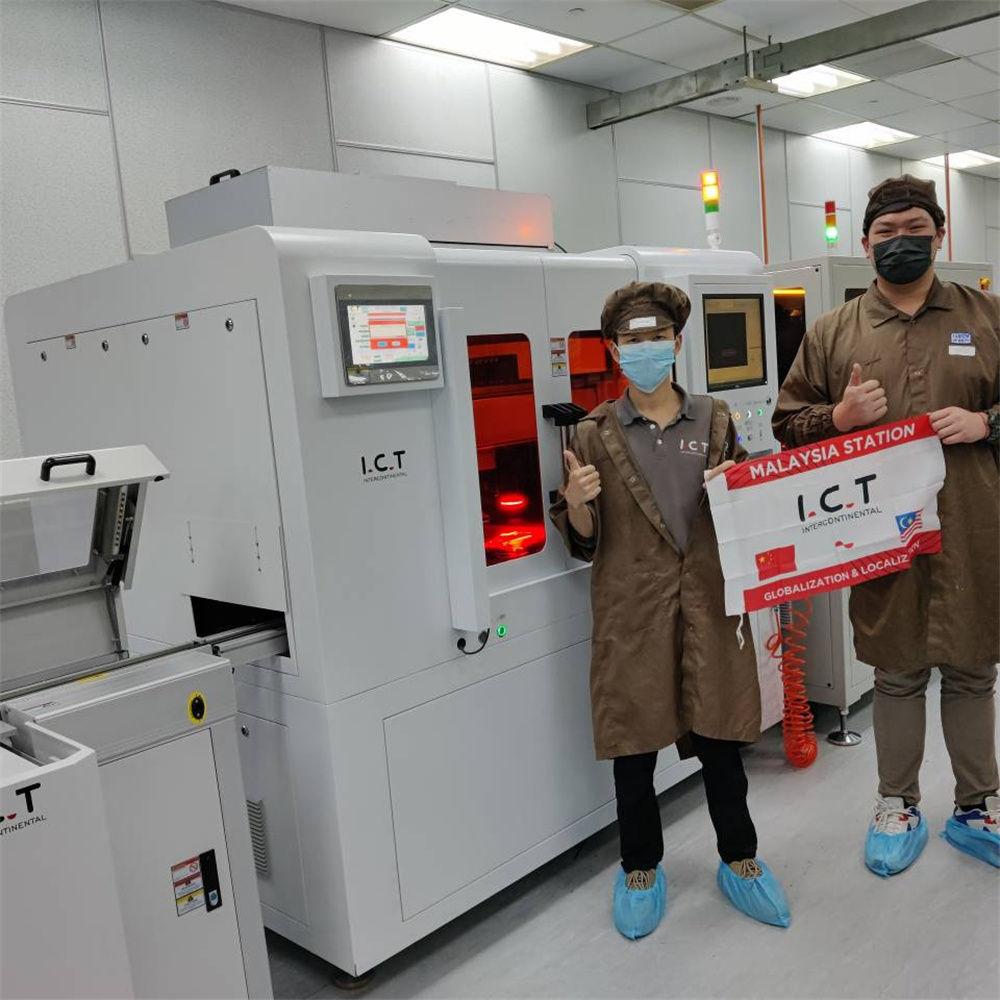

I.C.T lieferte eine komplette Laser-Nutzentrennlinie an einen Halbleiterkunden in Malaysia. Unsere Ingenieure reisten vor Ort, installierten das komplette System einschließlich Lader, Laserschneider und Bestückungsausrüstung für Halbleiter, stimmten dann jede Einstellung ab und schulten das Team des Kunden. Die Linie läuft jetzt mit konstanter Leistung und ausgezeichneter Qualität. Der Kunde berichtet von einem reibungslosen Tagesablauf und schneller Hilfe, wann immer er sie braucht.
| Professioneller Service und Schulung
Vollständiger Werkssupport
I.C.T steht hinter jedem Komplettprojekt mit Installation vor Ort, umfassenden Tests und praktischer Bedienerschulung. Unsere Ingenieure bleiben, bis das gesamte Halbleiterproduktionssystem die Zielgeschwindigkeit erreicht hat. Wir liefern Ersatzteile, Ferndiagnose und laufende technische Hilfe auch lange nach der Inbetriebnahme. Von der ersten Anlagenplanungsbesprechung bis zum täglichen Betrieb Jahre später unterstützen wir unsere Kunden in jeder Phase. Über 1.600 Fabriken in 72 Ländern haben unsere Komplettlösungen genutzt, um mit Zuversicht und ohne Sorgen von der Planung zur vollständigen Produktion überzugehen.
| Kundenfeedback – Was Kunden sagen
Halbleiterfabriken auf der ganzen Welt loben die Bestückungsgeräte für Halbleiter für ihre konstante tägliche Leistung und einfache Bedienung. Kunden heben oft hervor, wie unsere Ingenieure bereit sind, Probleme schnell lösen und während der Schulung jedes Detail erklären. Sie schätzen auch die starke Verpackung, die die Maschinen auf langen Fahrten schützt, und die schnellen Antworten, die wir bei Fragen geben. Viele sagen, dass die gesamte Linie genau wie versprochen funktioniert und ihnen hilft, jeden Tag enge Produktionspläne einzuhalten.
| Unsere Qualität und Zertifikate
Jedes Bestückungsgerät für Halbleiter verfügt über CE-, RoHS- und ISO9001-Zertifizierungen sowie Patente für seine Scan- und Bestückungstechnologie. Diese Dokumente bestätigen, dass die Maschine die globalen Sicherheits-, Umwelt- und Qualitätsanforderungen erfüllt. Die Fabriken installieren es mit vollem Vertrauen und wissen, dass es denselben strengen Standards folgt, die I.C.T für jede komplette Produktionslinie gelten, die wir weltweit liefern.
