Der SMT-Siebdrucker verbessert die Effizienz bei der PCB-Montage durch schnelles, präzises Drucken.
A. Gewährleistet eine hohe Wiederholgenauigkeit für konsistente Ausdrucke.
B. Unterstützt den Leimdruck zur Steigerung der Produktionsflexibilität.
C. Passt den Rakeldruck automatisch an, um optimale Ergebnisse zu erzielen.
D. Reinigt Schablonen im Trocken-, Nass- und Vakuummodus.
e. Bietet eine schnelle PCB Positionierung mit multifunktionalem System.
F. Bietet fachmännische Installation und Schulung durch I.C.T-Ingenieure.
G. Liefert Druckrückmeldung in Echtzeit für eine bessere Kontrolle.
I.C.T-5151
I.C.T
| Menge: | |
|---|---|
| I.C.T-5151 SMT Bildschirmdrucker
Der Siebdrucker I.C.T-5151 SMT ist die erste Wahl für effizienten SMT-Druck und verarbeitet PCB-Größen von 50 x 50 mm bis 510 x 510 mm und Schablonenrahmen bis zu 737 x 737 mm. Mit einer Zykluszeit von weniger als 7 Sekunden bietet es eine schnelle Produktion und hohe Wiederholgenauigkeit, ideal für Elektronikgeräte wie LEDs und LCD-Fernseher. Zu den Funktionen gehören die automatische PCB-Kalibrierung, der einstellbare Rakeldruck und die Schablonentrennung mit mehreren Methoden für saubere, genaue Drucke. Die Maschine lässt sich problemlos in SMEMA-Standards integrieren und umfasst Optionen wie 2D-Inspektion und Vakuumsysteme. I.C.T unterstützt Kunden mit umfassender Einrichtung und Schulung und sorgt so für einen reibungslosen Betrieb. Dieser SMT-Siebdrucker steigert die Produktivität und erfüllt vielfältige Anforderungen in der modernen Fertigung.
| Besonderheit
Der Siebdrucker I.C.T-5151 SMT verfügt über eine Wiederholpositionierungsgenauigkeit von ±0,01 mm und eine Druckgenauigkeit von ±0,0125 mm und sorgt so für stets konsistente Ergebnisse. Diese Präzision ist für eine qualitativ hochwertige PCB-Montage von entscheidender Bedeutung, insbesondere für komplexe Elektronik wie LEDs und Fahrzeugkomponenten. Die Maschine verwendet fortschrittliche Motorsteuerungen und stabile Gleitschienen, um die Genauigkeit während des Betriebs aufrechtzuerhalten. Diese Funktion reduziert Fehler und spart den Herstellern Zeit und Kosten. Ob für kleine oder große Chargen, der Drucker liefert zuverlässige Leistung und ist damit ein vertrauenswürdiges Werkzeug in SMT-Linien.
Dieser SMT-Siebdrucker verfügt über ein automatisches Rakeldruck-Einstellsystem für perfekte Drucke. Der unabhängig entwickelte, aufgehängte Druckkopf gleicht den Druck in Echtzeit aus und passt sich an verschiedene PCB-Typen und Lotpastenanforderungen an. Dies sorgt für einen gleichmäßigen Auftrag und verhindert Schäden an empfindlichen Platten. Der Feedback-Mechanismus des Systems ermöglicht schnelle Anpassungen und verbessert so die Effizienz. Diese Funktion ist ideal für Produktionslinien, in denen verschiedene Produkte wie LCD-Fernseher und STBs verarbeitet werden. Sie verbessert die Ausgabequalität und reduziert den manuellen Aufwand.
Der I.C.T-5151 bietet ein vielseitiges Reinigungssystem mit Trocken-, Nass- und Vakuummodus für Schablonen. Separate Reinigungsteile und ein starker Absaugmotor sorgen für eine effektive Entfernung von Rückständen und sorgen für eine gleichbleibende Druckqualität. Das einzigartige Sprühsystem trägt die Reinigungslösung gleichmäßig von oben nach unten auf, während die Software den Alkohol- und Papierverbrauch steuert, um Material zu sparen. Diese Funktion unterstützt den kontinuierlichen Betrieb, was für die Massenproduktion von Artikeln wie Familienkino-Elektronik von entscheidender Bedeutung ist. Dadurch bleibt der Drucker bei minimaler Ausfallzeit in Top-Zustand.
| Spezifikation
| Modell | I.C.T-4034 | I.C.T5134 | I.C.T-5151 |
| Rahmengröße (mm) | 470*370 ~ 737*737 | 470*370 ~ 737*737 | 470*370 ~ 737*737 |
| PCB Größe (mm) | 50*50 ~ 400*340 | 50*50 ~ 510*340 | 50*50 ~ 510*510 |
| Transportrichtung | Links rechts; Rechts links; Links links; Rechtsgerechter | ||
| Unterstützungssystem | Magnetpin/Up-Ab-Abwärts-Tabelle eingestellt/Stützblock | ||
| Spannsystem | Seitliche Klemmung (Vakuumdüse, automatisch einziehbarer Z-Druck ist optional) | ||
| Druckerkopf | Zwei unabhängige motorisierte Druckköpfe | ||
| Rakeltyp | Edelstahl (Standard), Kunststoff | ||
| Reinigungssystem | Trocken, nass, Vakuum | ||
| Inspektion | 2D-Inspektion (Standard) | ||
| Stromversorgung | Wechselstrom: 220 ± 10 %, 50/60 Hz, 3 kW | ||
| Kontrollmethode | PC-Steuerung | ||
| Dimension (mm) | 1220*1355*1500 | 1220*1355*1500 | 1220*1550*1500 |
| Modell | I.C.T-6534 | I.C.T-6561 | I.C.T-9060 |
| Rahmengröße (mm) | 650*400 ~ 850*750 | 650*400 ~ 850*850 | 737*400 ~ 1100*900 |
| PCB Größe (mm) | 50*50 ~ 650*340 | 80*50 ~ 650*610 | 80*50 ~ 900*600 |
| Dimension (mm) | 1330*1370*1500 | 1330*15450*1500 | 1580*1545*1500 |
* I.C.T arbeitet immer wieder an Qualität und Leistung, Spezifikationen und Erscheinungen können ohne besondere Ankündigung aktualisiert werden.
| SMT Linienausrüstungsliste

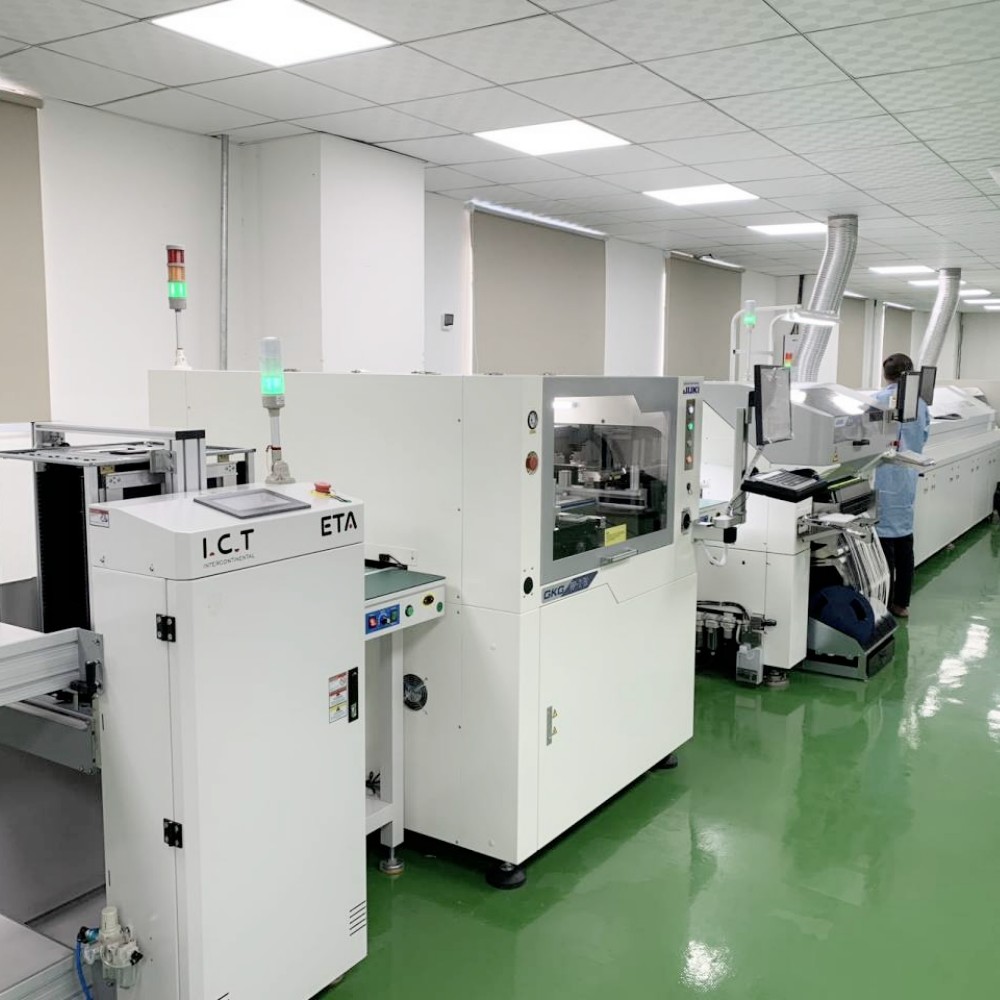

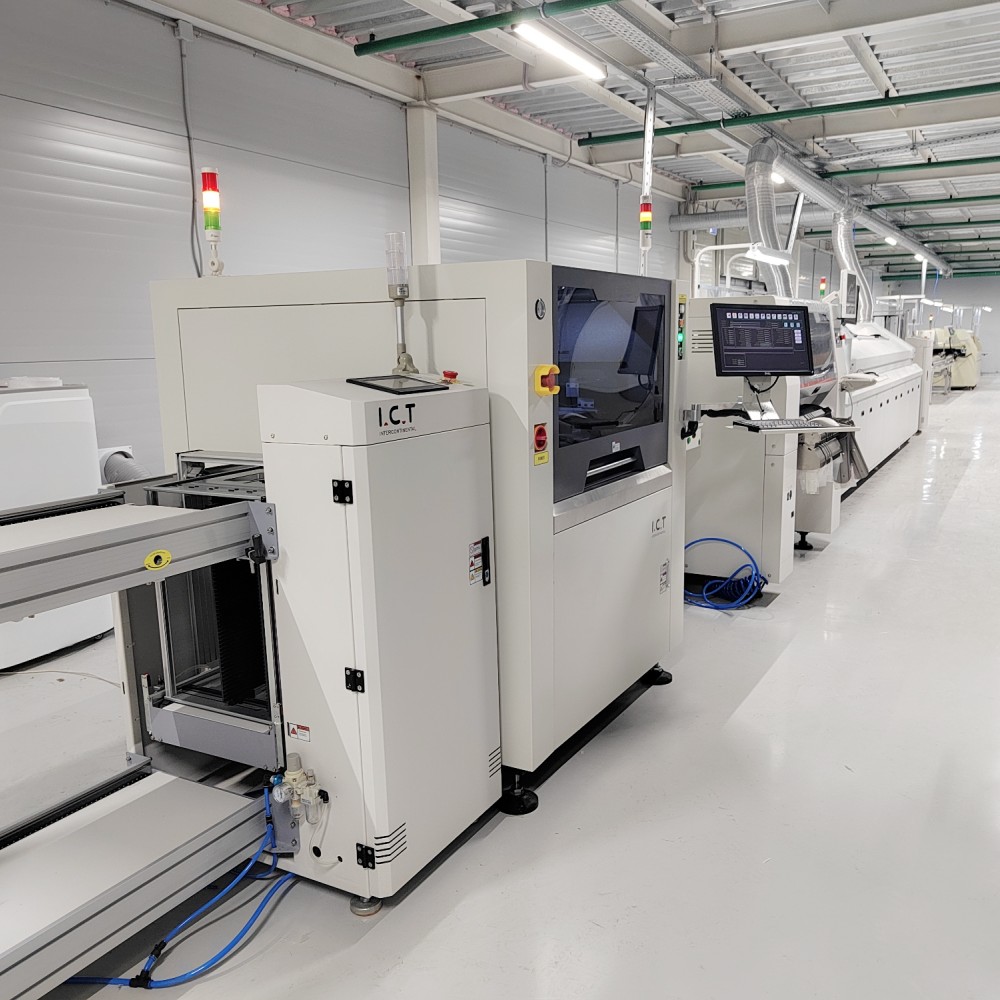

Unsere hochwertige PCBA-Produktionslinie verfügt über fortschrittliche Ausrüstung für eine effiziente und präzise PCB-Montage. Die vollautomatische SMT-Linie umfasst einen Lader, einen automatischen Drucker für den präzisen Auftrag von Lotpaste, eine Bestückungsmaschine für die präzise Platzierung von Bauteilen, einen Reflow-Ofen für zuverlässiges Löten und ein AOI-System für eine gründliche Fehlerprüfung. Diese hochwertige PCBA-Produktionslinie gewährleistet einen reibungslosen Betrieb, hohe Zuverlässigkeit und eine kostengünstige SMT-Montage und erfüllt vielfältige Branchenanforderungen.
| Produktname | Zweck in der Zeile SMT |
|---|---|
| PCB Lader | Lädt automatisch nackte PCBs in die Zeile. |
| Lötpaste Drucker | Druckt Lotpaste präzise auf PCB Pads. |
| Maschine auswählen und platzieren | Montieren Sie Komponenten präzise auf PCBs. |
| Reflow Ofen | Schmilzt Lot, um feste Verbindungen zu bilden. |
| AOI Maschine | Prüft Lötstellen und Platzierungsfehler. |
| SPI Maschine | Überprüft Höhe und Qualität der Lotpaste. |
| Rückverfolgbarkeitsausrüstung | Zeichnet und verfolgt Produktionsdaten: Laserbeschriftungsmaschine /Etikettenmontagegerät/ Tintenstrahldrucker |
| Kundenerfolgsvideo
Im Jahr 2025 reisten I.C.T-Ingenieure zur Fabrik eines Kunden, einem führenden Hersteller von Wohnraumbeleuchtung, LED, um Installations- und Schulungsdienstleistungen anzubieten. Der Kunde benötigte eine vollautomatische SMT-Linie mit 13 Maschinen mit einer Spannweite von 29 Metern, deren Platz jedoch auf 21 Meter Länge und 5 Meter Breite begrenzt war. I.C.T entwarf ein U-förmiges Layout mit einer Länge von 16 Metern und einer Breite von 2,7 Metern, um den Anforderungen des Kunden gerecht zu werden. Nach zwei Tagen Installation und Fehlerbehebung, gefolgt von sechs Tagen Geräteschulung und technischem Support, wurde das Projekt erfolgreich abgeschlossen. Diese Lösung demonstrierte die Fähigkeit von I.C.T, Produktionslinien anzupassen und zu optimieren und sicherzustellen, dass die Produktion des Kunden LED unter fachkundiger Anleitung reibungslos lief.
| Service- und Schulungsunterstützung
I.C.T bietet umfassende Dienstleistungen und Schulungen, um sicherzustellen, dass Ihr SMT-Siebdrucker optimal funktioniert. Unser Expertenteam bietet vor Ort Installation, Wartung und technischen Support, der auf Ihre Bedürfnisse zugeschnitten ist. Wir führen ausführliche Schulungen durch, in denen Ihr Personal in der effektiven Nutzung und Wartung der Maschine geschult wird und die Einrichtung, den Betrieb und die Fehlerbehebung abdeckt. Mit über 25 Jahren Erfahrung optimieren wir Ihren Produktionsprozess und passen uns Ihren spezifischen Zielen an. Unser globales Netzwerk aus 8 Niederlassungen gewährleistet schnelle Reaktionszeiten und fortlaufende Unterstützung. Vertrauen Sie darauf, dass I.C.T mit professioneller Betreuung und kontinuierlicher Unterstützung dafür sorgt, dass Ihre Linie reibungslos läuft.
| Kundenlob
Kunden schätzen das Fachwissen und den Einsatz unserer Ingenieure und loben ihre klare Anleitung bei der Einrichtung. Sie bewundern die Präzision und Zuverlässigkeit des SMT-Siebdruckers und nennen ihn einen Game-Changer für die Produktion. Unser sicherer, gut verpackter Versand verdient gute Noten für den Schutz der Ausrüstung während des Transports. Kunden schätzen auch unsere schnelle Reaktion auf Probleme und die schnelle Lösung von Problemen, um Ausfallzeiten zu minimieren. Dieses Vertrauen spiegelt das Engagement von I.C.T für qualitativ hochwertigen Service und Support wider.
| Zertifizierungen und Standards
I.C.T verfügt über renommierte Zertifizierungen, darunter CE, RoHS, ISO9001 und mehrere Patente, die höchste Standards gewährleisten. Diese Referenzen spiegeln unser Engagement für Sicherheit, Umweltschutz und Qualitätsmanagement in der Fertigung wider. Das CE-Zeichen garantiert die Einhaltung europäischer Sicherheitsvorschriften, während RoHS eine umweltfreundliche Produktion gewährleistet. Die ISO9001-Zertifizierung unterstreicht unsere strenge Qualitätskontrolle und Patente stellen unsere innovativen Designs vor. Vertrauen Sie der zertifizierten Exzellenz von I.C.T für zuverlässige SMT-Lösungen.
| Über I.C.T Unternehmen und Fabrik
I.C.T ist ein führender Anbieter von Lösungen für elektronische Geräte mit eigener Forschung, Entwicklung und Produktion. Seit unserer Gründung im Jahr 2012 sind wir schnell gewachsen und beschäftigen 89 Mitarbeiter auf 12.000 m², 20 Ingenieure und 8 Niederlassungen weltweit. Wir betreuen über 1600 Kunden in 72 Ländern und bieten maßgeschneiderte SMT-Lösungen. Unsere Fabrik verfügt über strenge Testprozesse und ein robustes Qualitätsmanagementsystem, um sicherzustellen, dass jeder SMT-Siebdrucker hohe Standards erfüllt. Mit einem registrierten Fonds in Höhe von 30 Millionen US-Dollar setzen wir unsere Innovationen und Expansion fort und liefern weltweit zuverlässige Produkte unter Beibehaltung einer hervorragenden Qualitätskontrolle.
