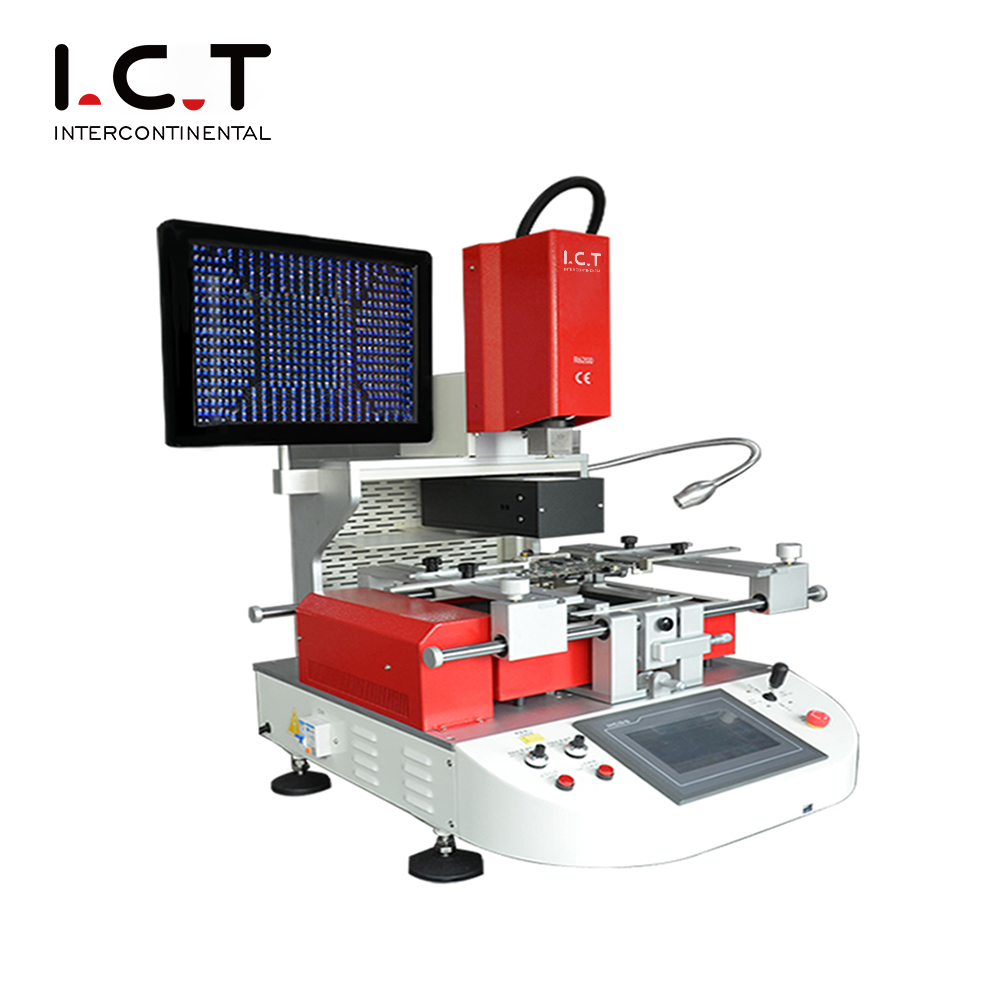

I.C.T |Automatische IR-Schnell-BGA-Nacharbeitsstation Schablone

Anteil an:

I.C.T |Automatische IR-Schnell-BGA-Nacharbeitsstation Schablone

I.C.T Ir Automatische Schnell-BGA-Nacharbeitsstation Schablone.
Kaufen Sie es bei Ihrem vertrauenswürdigen Partner!I.C.T bringt 26 Jahre Erfahrung in der SMT-Branche mit.
Highlights: Installation und Schulung vor Ort verfügbar, Kundendienst rund um die Uhr.Hochqualifizierte Experten. Präzise und wirtschaftlich.Sichtgesteuertes DIY-Kit.Leicht zusammenzubauen.Quelloffene Software.

Modell:
BR-120
Produktmarke:
I.C.T

Verfügbarkeitsstatus:

Menge:



erkundigen In den Einkaufswagen

I.C.T |Automatische IR-Schnell-BGA-Nacharbeitsstation Schablone

Überblick

Merkmale:

A. Unabhängiges Temperaturkontrollsystem mit 3 Heizzonen.1.Die obere und untere Heißluftheizung, die sich gleichzeitig von der Oberseite der Komponente bis zur Unterseite der PCB;unteren IR-Heizung erwärmen kann, Temperaturpräzisionsregelung innerhalb einer Segmenttemperatur von ±1℃,8 selbstständig steuern.2. Heißluft-Fernwärme für BGA und PCB gleichzeitig und großflächige IR-Heizung zum Vorheizen des Bodens von PCB, um eine vollständige Verformung von PCB während der Nachbearbeitung zu vermeiden ,die oberen oder unteren Temperaturzonen könnten alleine genutzt werden und Kombinieren Sie frei die Energie des oberen und unteren Heizelements.

B. Präzises optisches Ausrichtungssystem Mit hochauflösendem und einstellbarem optischem CCD-Farbausrichtungssystem, Strahlteilung, Verstärkung, Verminderung, Feineinstellung und Autofokus mit der Funktion zur automatischen Farbaberrationsauflösung und Helligkeitsanpassung, einstellbarem Bildkontrast; ausgestattet mit 15 Zoll High Definition LCD-Monitor.

C. Multifunktionales und humanisiertes Betriebssystem. Mit der HD-Touch-Mensch-Maschine-Schnittstelle; oberer Heizkopf und Montagekopf als 2-in-1-Design konzipiert; bietet viele Arten von Titanlegierungen BGA. Die Düse kann zur einfachen Installation und zum einfachen Austausch um 360 Grad gedreht werden .X-, Y- und R-Winkel übernehmen Mikrometer-Feinabstimmung, Genauigkeitslokalisierung, die Präzision kann ±0,01 mm erreichen.

D. Überlegene Sicherheitsschutzfunktion Mit der Alarmfunktion kann das Gerät nach dem BGA-Schweißen selbst einen Alarm auslösen. Im Falle eines Temperaturmissbrauchs kann der Stromkreis mit dem doppelten Übertemperaturschutz automatisch abgeschaltet werden. Temperaturparameter mit Passwortschutz um jegliche Änderung zu verhindern.

Spezifikation

Stromversorgung	Wechselstrom 220 V ± 10 % 50/60 Hz
Totale Kraft	Maximal 5300 W
Heizleistung	Obere Temperaturzone 1200 W, zweite Temperaturzone 1200 W, IR-Temperaturzone 2700 W
Elektrisches Material	Antriebsmotor + SPS, intelligenter Temperaturregler + Farb-Touchscreen
Temperaturkontrolle	Hochpräziser K-Sensor, geschlossener Regelkreis, unabhängiger Temperaturregler, die Präzision kann ±1℃ erreichen
Ortungsweise	V-förmiger Schlitz, PCB Stützvorrichtungen können angepasst werden, Laserlicht ermöglicht eine schnelle Zentrierung und Positionierung
PCB Größe	Min. 10×10 mm – Max. 450×390 mm
Anwendbare Chips	Min. 1×1 mm – Max. 80×80 mm
Gesamtabmessungen	L650×B630×H850mm
Temperaturschnittstelle	1 Stück
Gewicht der Maschine	65 kg
Farbe	Rot (optional: weiß/blau)
