Deutsch  |
I.C.T-SS540
I.C.T
| Menge: | |
|---|---|

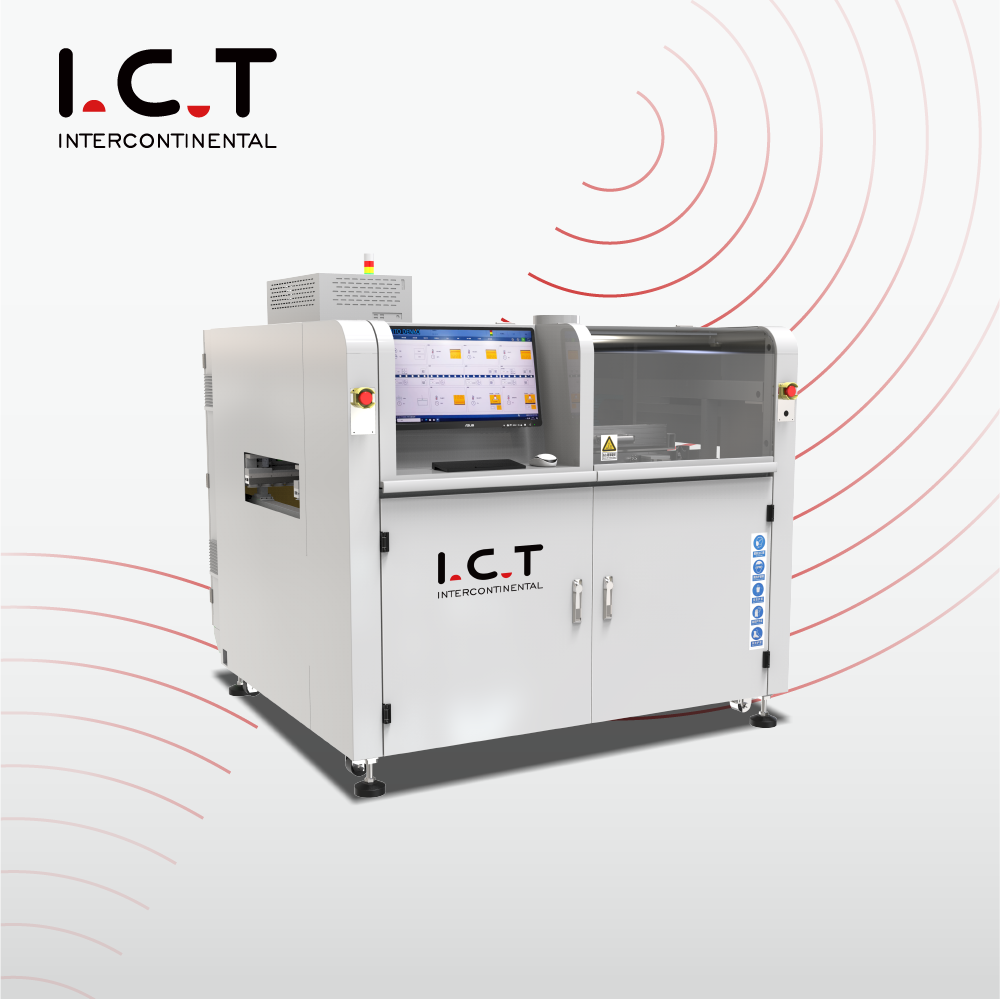

| Online-Selektive Wellenlötmaschine
Die I.C.T Online-Selektivwellenlötmaschine wurde vollständig in Dongguan entwickelt und hergestellt und ist das wahre Selektivlötsystem für Fabriken mit hohem Volumen und hohem Mix, die keine Kompromisse bei Qualität und Geschwindigkeit eingehen wollen. Der PCB gleitet kontinuierlich auf einem Präzisionsförderband, während das ultraleichte Portal aus Aluminiumguss – angetrieben von Panasonic-Servos und Linearschienen – Flussmittel und Lot exakt zu den Stiften bringt. Durch die Inline-Stickstofferwärmung entstehen glänzende, volle Filets praktisch ohne Abfall. Bediener steuern jedes Detail – Pfade, Temperaturen, Sprühvolumen, Wellenhöhe – auf einem großen Windows-Touchscreen und speichern endlose Programme für sofortige Umstellungen. Automatische Wellenkalibrierung, Live-CCD, deutsches Strahlventil und Titantopf machen diese Online-Selektivwellenlötmaschine zu einem rund um die Uhr geöffneten Profitcenter.
| Liste der DIP-Leitungsausrüstung
Das deutsche Hochfrequenz-Jet-Ventil feuert Mikropunkte aus feststoffarmem Flussmittel (<10 %) mit einer Wiederholgenauigkeit von 0,02 mm ab. Der unter Druck stehende Tank und der digitale Durchflussmesser halten den Druck stabil, auch wenn der Tank fast leer ist. Rückstände fallen in eine Schnellschublade. Japanische SMC-Pneumatik und Frontanzeigen machen tägliche Kontrollen mühelos. Eine automatische Pumpe lässt niemals zu, dass der Vorrat sinkt. Dieses Flussmittelmodul aktiviert jedes Pad auf der Online-Selektivwellenlötmaschine perfekt.
Vollständig einstellbarer unterer IR ist Standard; Top-Heißluft oder zusätzliche IR optional. Das offene Gitterlayout und die dicke Hochtemperaturisolierung verteilen die Wärme gleichmäßig über die gesamte Platine. Premium-Heizgeräte und Plug-In-Motoren laufen jahrelang geräuschlos und ohne Werkzeug. Die Platinen kommen perfekt aktiviert und spannungsfrei heraus und sind bereit für makellose Verbindungen im Selektivlötsystem.
Die deutsche elektromagnetische Pumpe und der Titantopf erzeugen eine ultrastabile Miniwelle, die niemals driftet. Stellen Sie den N2-Fluss, die Löttemperatur, die Wellenhöhe und die automatische Kalibrierung direkt über den Touchscreen ein. Inline-Stickstoff liefert spiegelglänzende Filets und nahezu keine Krätze. Der Laser prüft die Höhe, die Düsen reinigen sich selbst und 900 Stunden Videomaterial werden zur Rückverfolgbarkeit gespeichert. Dies ist der kugelsichere Kern jeder Online-Selektivwellenlötmaschine.
SMEMA-kompatibles dreiteiliges Förderband plus pneumatische seitliche/obere Klemmen halten Platinen bis zu 20 kg während des Lötens still. Robuste Schienen und hochpräzise Servos bewegen PCBs reibungslos mit Liniengeschwindigkeit. Dicke oder doppelseitige Baugruppen lassen sich problemlos reinigen. Entwickelt für den ununterbrochenen Hochleistungseinsatz auf jedem Selektivlötsystem.
CE-zertifizierte SPS, Cat-6-Verkabelung und vollständige MES-Konnektivität sorgen für blitzschnelle Reaktion und absolute Zuverlässigkeit. Geführte Assistenten, bildbasierte Bearbeitungen, automatische Düsenerkennung und mehrsprachige Menüs verkürzen die Schulung auf Stunden. Dank der Ferndiagnose funktioniert die Online-Selektivwellenlötmaschine rund um die Uhr.
Ein großer Farb-Touchscreen, Schritt-für-Schritt-Anleitungen, eine Live-CCD-Vorschau mit einem Tastendruck und Sprachalarme machen die Bedienung der Maschine zum Kinderspiel. Wechseln Sie sofort zwischen Englisch, Chinesisch, Japanisch oder Russisch. Maßgeschneiderte Turmlichter und WLAN-Upgrades halten alle auf dem Laufenden, ohne die Leitung verlassen zu müssen.
| Spezifikation
| Online-Selektive Wellenlötmaschine | ||||
| Modell | I.C.T SS540 | I.C.T SS550 | I.C.T SS550P1 | I.C.T SS550P2 |
| Online-Modular | Sprühen + Vorwärmen und Löten | Sprühen + Vorwärmen + Löten | Sprühen + Vorwärmen + Löten + Löten | Sprühen + Vorwärmen + Löten + Löten + Löten |
| Lötsystem | ||||
| Düsenmenge | 1 | 1 | 2 | 3 |
| Menge des Löttopfs | 1 Satz | 1 Satz | 2 Satz | 3 Satz |
| Doppeltopf (Option) | N / A | Option | Option | Option |
| Löttopfleistung | 2,35 kW | 2,35 kW | 4,70 kW | 7,05 kW |
| Flusssystem | ||||
| Flux -Lagertank | 1L | 1L | 2L | 2L |
| Flussunterstützung | Flussalarm, automatisch | |||
| Sprühdüse | Deutschland Strahlventil (Punkt- und Linienspritzen) 1 Satz | |||
| Sprühdüsengröße | 130 um (180 um, 210 um Option) | |||
| Sprühgeschwindigkeit | 0 ~ 20 mm/s | |||
| Geschwindigkeit der Sprühdüsenbewegung | 0 ~ 400 mm/s | |||
| Vorheizsystem | ||||
| Vorheizmodus | Heiße Luft und Ir | Heiße Luft und Ir | Heiße Luft und Ir | Heiße Luft und Ir |
| Vorheizbereich | L500*B500mm | L500*B500mm | L500*B500mm | L500*B500mm |
| Vorwärmzone | Obere Heißluft: 2, untere IR: 1 | |||
| Untere Vorheizleistung | Max. 12 kW | |||
| Top-Vorheizleistung | Max. 6 kW | |||
| Aufwärmzeit | Ca. 15 Min. (Einstellung 150 ℃) | |||
| Steuermodus | PC+SPS | |||
| Transportsystem | ||||
| PCB Größe (mit Halterung) | 120*60~500*500mm | |||
| PCB Ersatz | Online | |||
| PCB Top-Abstand | 120mm | |||
| Transporthöhe | 900 ± 20 mm | |||
| Transportbreite | 60 ~ 500 mm | |||
| Abmessung: mm | L1850*B1850*H1480 | L2560*B1750*H1480 | L2560*B1950*H1480 | L2600*B1950*H1480 |
| Gewicht | Ungefähr: 800 kg | Ungefähr: 1200 kg | Ungefähr: 1300 kg | Ungefähr: 1500 kg |
| Liste der DIP-Leitungsausrüstung
Ergänzen Sie Ihre Online-Selektivwellenlötmaschine mit der vollautomatischen DIP-Linie I.C.T – dem perfekten Partner für die High-Mix-Produktion THT. Die schlüsselfertige Einrichtung umfasst eine Hochgeschwindigkeits-DIP-Bestückungsmaschine für die punktgenaue Platzierung von Bauteilen, einen SMEMA-kompatiblen Wellenlader, der Platinen reibungslos in das selektive Lötsystem einspeist, einen sanften Wellenentlader, der fertige PCBs stressfrei auffängt, und einen gepufferten Montageförderer für die Endkontrolle und Ausbesserung. Alles ist modular, CE-zertifiziert und im eigenen Haus gefertigt, um absolute Zuverlässigkeit und blitzschnelle Umrüstungen zu gewährleisten. Mit globalen Ersatzteillagern und Vor-Ort-Support in 72 Ländern sorgt I.C.T dafür, dass Ihr gesamter Durchgangslochprozess mit höchster Effizienz und minimalen Kosten läuft – vom Einsetzen bis zum Selektivlöten.
| Produktname | Zweck in der DIP-Leitung |
|---|---|
Platziert Komponenten automatisch und präzise auf PCBs für die DIP-Produktionslinie. | |
Schmilzt Lot, um während des THT-Einsteckvorgangs feste Verbindungen auf PCBs zu bilden. | |
Trägt das Lot selektiv auf bestimmte Bereiche auf, um eine präzise THT-Montage zu ermöglichen | |
| Inline nach der Welle AOI | Prüft Lötverbindungen und Platzierungsfehler an DIP-Bauteilen PCB. |
| Kundenerfolgsvideo
Anfang 2025 flog ein großer vietnamesischer Kameramarkenlieferant zur endgültigen Abnahme seiner neuen Online-Selektivwellenlötmaschine ein. Unsere Ingenieure luden ihre echten Produktionsplatinen ein, führten Hochgeschwindigkeitszyklen durch, während der Kunde live auf dem CCD zusah, wie sich perfekte THT-Verbindungen bildeten, und schulten dann ihr Team zwei Tage lang in Programmierung, täglicher Wartung und Fehlerbehebung. Am Tag der Ankunft der Kiste waren sie zu 100 % einsatzbereit – ein weiteres Beispiel für die echte globale Partnerschaft von I.C.T.
| Professioneller Service und Schulung
Von der Linienintegration und Inbetriebnahme bis hin zu lebenslangem Support und Upgrades – wir sind weltweit für Sie da. Zwanzig leitende Ingenieure und lokale Teams in 72 Ländern bieten Schulungen vor Ort oder aus der Ferne an, wann immer Sie sie benötigen. Ersatzteillager auf drei Kontinenten und echte 24/7-Hotlines sorgen dafür, dass Ihr Selektivlötsystem über Jahrzehnte hinweg auf höchstem Niveau bleibt.
| Kundenlob
Kunden erzählen uns immer wieder, dass unsere Ingenieure geduldig und scharfsinnig sind und sich wirklich um ihren Erfolg kümmern. Sie lieben die punktgenaue Flussgenauigkeit, die absolut stabile Welle und wie schnell sich die Online-Selektivwellenlötmaschine durch höhere Erträge und keine Nacharbeit amortisiert. Exportkisten kommen einwandfrei an und Fernreparaturen am selben Tag haben aus Erstkäufern lebenslange Partner auf der ganzen Welt gemacht.
| Branchenzertifizierungen
Jede Online-Selektivwellenlötmaschine verfügt über eine CE-Sicherheitszertifizierung, RoHS-Konformität, ein ISO9001-Qualitätssystem und mehrere Patente auf Strahlventile, Pumpen und Laserkalibrierung. Diese weltweit anerkannten Gütezeichen beweisen, dass Sie sichere, umweltfreundliche und praxiserprobte Technologie erhalten, auf die Sie sich überall verlassen können.
| Über I.C.T Unternehmen und Fabrik
Seit 2012 haben wir uns zu einem 12.000 m² großen, hochmodernen Campus mit 89 Teammitgliedern, 20 engagierten Ingenieuren und 8 globalen Niederlassungen entwickelt. Alles – Forschung und Entwicklung, Fertigung, Montage und Einbrenntests – findet im eigenen Haus statt. Wir beliefern über 1.600 Fabriken in 72 Ländern mit kompletten schlüsselfertigen SMT- und THT-Lösungen, und jede Online-Selektivwellenlötmaschine wird durch strenge Inspektionen und bewährte Qualitätssysteme abgesichert.
