I.C.T-1500
I.C.T
| Menge: | |
|---|---|
| I.C.T-1500 PCB Schablone Übersicht über das Druckergerät
Die I.C.T-1500 PCB Schablone-Druckmaschine ist ein hochpräziser automatischer Drucker, der für die PCB-Herstellung entwickelt wurde, insbesondere für lange Platinen wie LED und Fahrzeugelektronik. Mit über 25 Jahren Branchenerfahrung bietet I.C.T komplette SMT-Lösungen, abgestimmt auf Industrie 4.0 und MES-Systeme für eine reibungslose Produktion. Dieser automatische PCB Schablone-Drucker verfügt über eine automatische Schablonenreinigung, eine PCB-Kalibrierung und einen einstellbaren Rakeldruck für hervorragende Ergebnisse. Im Jahr 2021 haben wir über 1900 Einheiten verkauft und sind damit die Nr. 2 im SMT-Markt. Es besteht aus erstklassigen importierten Komponenten und gewährleistet Langlebigkeit und niedrige Ausfallraten. Seine benutzerfreundliche Windows 10-Oberfläche ermöglicht neue Einrichtungsvorgänge in weniger als 10 Minuten und ist somit ideal für moderne Fabriken.
| Besonderheit
Die Druckermaschine I.C.T-1500 PCB Schablone bietet eine wiederholte Positionierung von ±0,015 mm und eine Druckgenauigkeit von 0,03 mm. Diese Präzision reduziert Fehler bei langen PCBs und sorgt für einen gleichmäßigen Lotpastenauftrag. Das Vision-System nutzt gleichmäßige Ringlichter, um verschiedene Markierungen zu erkennen, die die Zinn- und Kupferbeschichtung unterstützen. Mit zuverlässigen Teilen wie KURODA-Kugelumlaufspindeln bleibt die Stabilität beim SMT-Lötpastendruck auf LED oder Fahrzeugplatinen erhalten. Diese Funktion hilft Fabriken, qualitativ hochwertige Ergebnisse mit weniger Nacharbeit zu erzielen und so die Gesamtproduktivität zu verbessern.
Dieser SMT-Schablonendrucker verfügt über ein automatisches PCB-Kalibrierungssystem für eine schnelle und präzise Ausrichtung. Das von einem Direktmotor angetriebene dreiachsige Gestänge passt lange Bretter schnell an und sorgt so für einen reibungslosen Schablonenkontakt. Es eignet sich perfekt für dünne oder verzogene PCBs und reduziert den manuellen Aufwand. Als vollautomatische PCB-Druckmaschine steigert sie die Effizienz in der LED- und Elektronikproduktion und bietet eine stabile Basis für Großserien mit minimalen Anpassungen.
Der I.C.T-1500 verfügt über ein einzigartiges Reinigungssystem mit Trocken-, Nass- und manuellen Optionen. Getrennte CCD- und Reinigungsteile sorgen für eine effektive Pastenentfernung, während die Software den Alkohol- und Papierverbrauch steuert, um Kosten zu sparen. Das von oben nach unten gerichtete Sprühdesign reinigt gleichmäßig, unterstützt durch einen starken Absaugmotor. Dies macht es zu einer ausgezeichneten Wahl für den SMT-Lötpastendruck, da es die Qualität auf langen Platinen aufrechterhält und Ausfallzeiten in automatisierten Linien reduziert.
| Spezifikation
| Modell | I.C.T-4034 | I.C.T5134 | I.C.T-5151 |
| Rahmengröße (mm) | 470*370 ~ 737*737 | 470*370 ~ 737*737 | 470*370 ~ 737*737 |
| PCB Größe (mm) | 50*50 ~ 400*340 | 50*50 ~ 510*340 | 50*50 ~ 510*510 |
| Transportrichtung | Links rechts; Rechts links; Links links; Rechtsgerechter | ||
| Unterstützungssystem | Magnetpin/Up-Ab-Abwärts-Tabelle eingestellt/Stützblock | ||
| Spannsystem | Seitliche Klemmung (Vakuumdüse, automatisch einziehbarer Z-Druck ist optional) | ||
| Druckerkopf | Zwei unabhängige motorisierte Druckköpfe | ||
| Rakeltyp | Edelstahl (Standard), Kunststoff | ||
| Reinigungssystem | Trocken, nass, Vakuum | ||
| Inspektion | 2D-Inspektion (Standard) | ||
| Stromversorgung | Wechselstrom: 220 ± 10 %, 50/60 Hz, 3 kW | ||
| Kontrollmethode | PC-Steuerung | ||
| Dimension (mm) | 1220*1355*1500 | 1220*1355*1500 | 1220*1550*1500 |
| Modell | I.C.T-6534 | I.C.T-6561 | I.C.T-9060 |
| Rahmengröße (mm) | 650*400 ~ 850*750 | 650*400 ~ 850*850 | 737*400 ~ 1100*900 |
| PCB Größe (mm) | 50*50 ~ 650*340 | 80*50 ~ 650*610 | 80*50 ~ 900*600 |
| Dimension (mm) | 1330*1370*1500 | 1330*15450*1500 | 1580*1545*1500 |
* I.C.T arbeitet immer wieder an Qualität und Leistung, Spezifikationen und Erscheinungen können ohne besondere Ankündigung aktualisiert werden.
| SMT Linienausrüstungsliste

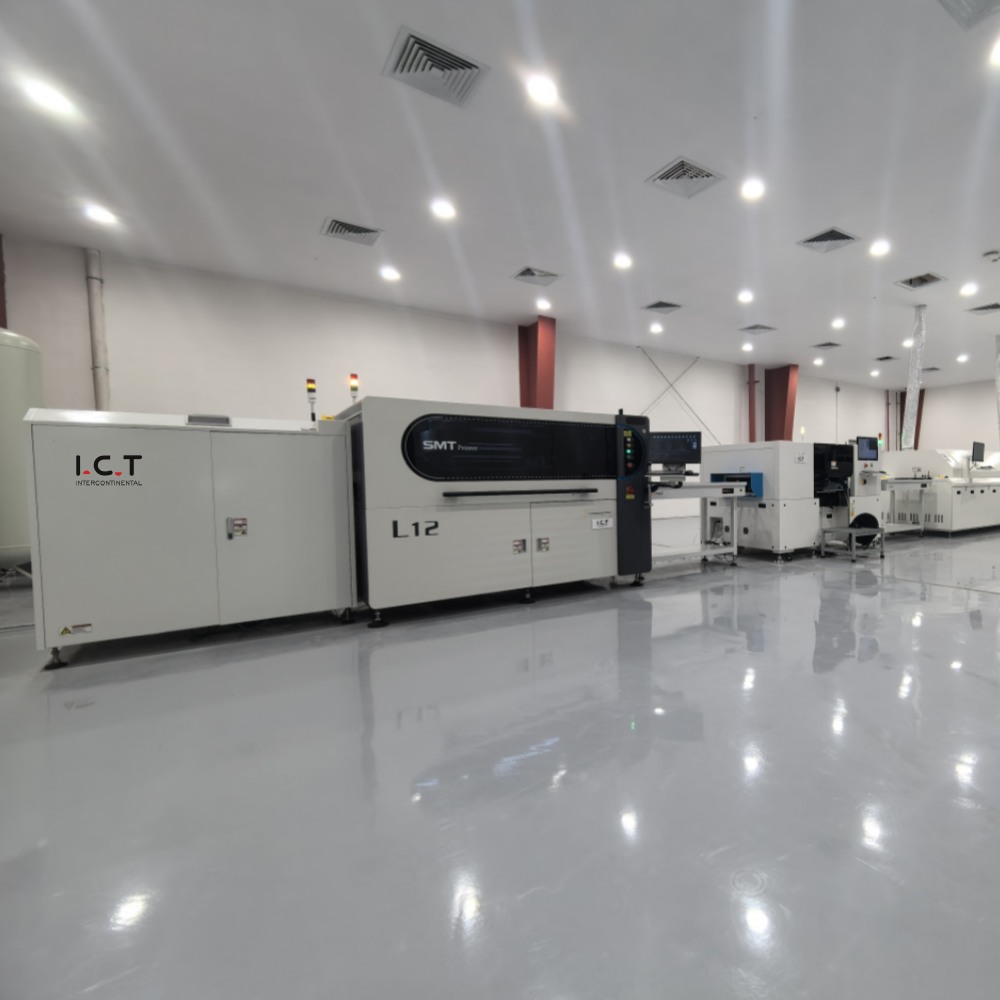

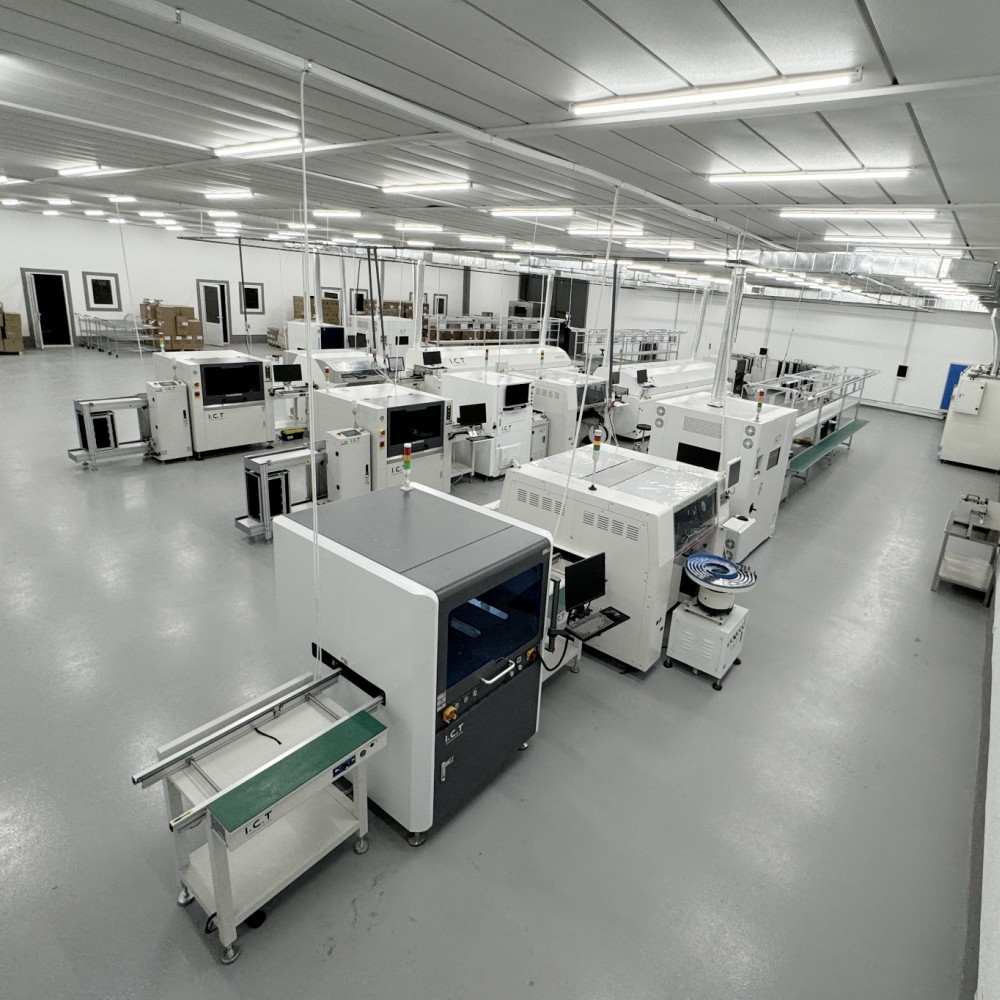

Unsere hochwertige PCBA-Produktionslinie verfügt über fortschrittliche Ausrüstung für eine effiziente und präzise PCB-Montage. Die vollautomatische SMT-Linie umfasst einen Lader, einen automatischen Drucker für den präzisen Auftrag von Lotpaste, eine Bestückungsmaschine für die präzise Platzierung von Bauteilen, einen Reflow-Ofen für zuverlässiges Löten und ein AOI-System für eine gründliche Fehlerprüfung. Diese hochwertige PCBA-Produktionslinie gewährleistet einen reibungslosen Betrieb, hohe Zuverlässigkeit und eine kostengünstige SMT-Montage und erfüllt vielfältige Branchenanforderungen.
| Produktname | Zweck in der Zeile SMT |
|---|---|
| PCB Lader | Lädt automatisch nackte PCBs in die Zeile. |
| Lötpaste Drucker | Druckt Lotpaste präzise auf PCB Pads. |
| Maschine auswählen und platzieren | Montieren Sie Komponenten präzise auf PCBs. |
| Reflow Ofen | Schmilzt Lot, um feste Verbindungen zu bilden. |
| AOI Maschine | Prüft Lötstellen und Platzierungsfehler. |
| SPI Maschine | Überprüft Höhe und Qualität der Lotpaste. |
| Rückverfolgbarkeitsausrüstung | Zeichnet und verfolgt Produktionsdaten: Laserbeschriftungsmaschine /Etikettenmontagegerät/Tintenstrahldrucker |
| Kundenerfolgsvideo

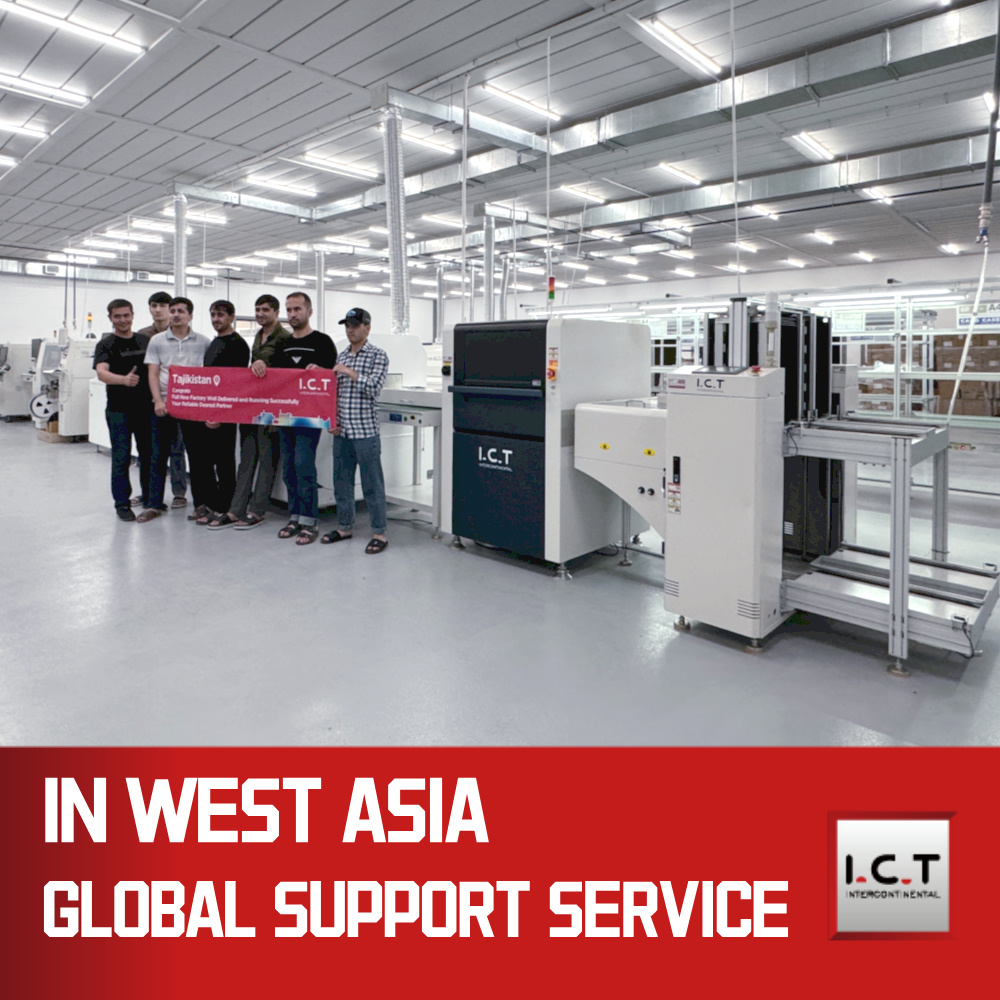

Im Jahr 2025 reisten I.C.T-Ingenieure zur Installation und Schulung in eine LED-Beleuchtungsfabrik in Asien. Der Kunde benötigte eine 29 Meter lange SMT-Linie mit 13 Maschinen, verfügte aber über eine Fläche von 21 m x 5 m. Wir haben ein U-förmiges Layout entworfen und es auf 16 x 2,7 m eingepasst. Nach zwei Tagen Setup und Debugging sowie sechs Tagen Schulung und Support konnte das Projekt erfolgreich abgeschlossen werden. Dies hat unsere Fähigkeit unter Beweis gestellt, PCB Schablone Druckermaschinenlösungen an spezifische Anforderungen anzupassen.
| Service- und Schulungsunterstützung
I.C.T bietet umfassenden Service und Schulung für die Druckermaschine PCB Schablone. Unser Team bietet Installation, Wartung und schnellen technischen Support vor Ort. Die Schulung umfasst Bedienung, Fehlerbehebung und Prozessoptimierung, abgestimmt auf Ihr Setup. Mit mehr als 25 Jahren Erfahrung bieten wir schnelle Antworten auf Probleme, minimieren Ausfallzeiten und sorgen dafür, dass Ihre Produktion reibungslos und zuverlässig läuft.
| Kundenrezensionen
Kunden schätzen die kompetente und freundliche Unterstützung unserer Ingenieure bei der Installation. Sie bewundern die Druckermaschine PCB Schablone für ihre Präzision und Zuverlässigkeit. Unsere sichere Verpackung und pünktliche Lieferung erhalten gute Noten, und viele schätzen unsere schnelle Problemlösung, die Aufrechterhaltung der Produktion und den Gewinn von Vertrauen.
| Zertifizierungen und Standards
I.C.T verfügt über CE-, RoHS- und ISO9001-Zertifizierungen und stellt sicher, dass die Druckermaschine PCB Schablone globalen Standards entspricht. Wir haben auch Patente für Innovationen wie die Reinigungs- und Transportsysteme. Diese Referenzen garantieren eine sichere, hochwertige Ausrüstung und geben den Kunden Sicherheit bei jedem Projekt.
| Über das Unternehmen I.C.T und unsere Fabrik
I.C.T ist ein führender Anbieter von Elektroniklösungen mit eigener Forschung, Entwicklung und Produktion. Wir beschäftigen 89 Mitarbeiter auf einer 12.000 m² großen Anlage und wachsen mit einem 30-Millionen-Dollar-Fonds schnell. Unsere Fabrik bedient über 1600 Kunden in 72 Ländern und führt strenge Tests und Qualitätskontrollen durch. Dies unterstützt die weltweite Bereitstellung fortschrittlicher Produkte wie der Druckermaschine I.C.T-1500 PCB Schablone.
