I.C.T-5134 | Online vollautomatischer Lotpastendrucker SMT Maschine für LED

|  SMT Vollständiger Lotpastendrucker

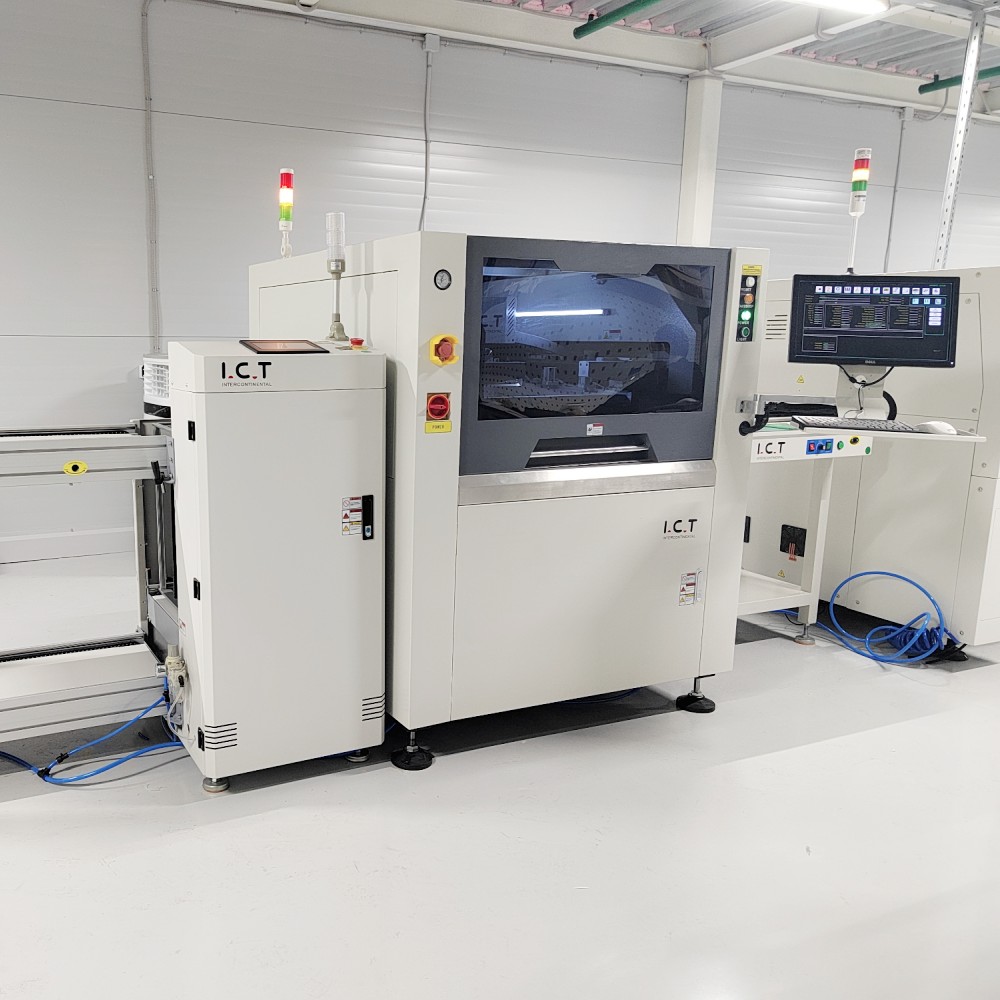

Dieser vollautomatische Online-Lötpastendrucker setzt einen neuen Standard im SMT-Druck für LED- und Elektronikhersteller. Es verarbeitet PCBs von 50 x 50 mm bis 510 x 340 mm mit Schablonenrahmen bis zu 737 x 737 mm. Der Lötpastendrucker verwendet einen 7-Sekunden-Zyklus, um die Lötpaste präzise (innerhalb von 0,025 mm) zu drucken. Funktionen wie die automatische PCB-Kalibrierung und der einstellbare Rakeldruck machen die Verwendung einfach. Zu den Reinigungsoptionen gehören Trocken-, Nass- und Vakuummodi, um einen reibungslosen Betrieb zu gewährleisten. Die standardmäßige 2D-Inspektion erkennt Probleme sofort. Dieser SMT-Lötpastendrucker wurde für LED Fernseher, Leuchten und Fahrzeugteile entwickelt und unterstützt SMEMA-Standards für eine einfache Linienintegration. Das Design von I.C.T konzentriert sich auf Geschwindigkeit und Wiederholgenauigkeit von ±0,01 mm. Es eignet sich auch für den Leimdruck und trägt so zur Steigerung der Fabrikeffizienz bei. Mit Panasonic-Motoren und japanischen Sensoren läuft es auch bei langen Schichten stabil. Wählen Sie diesen vollautomatischen Lotpastendrucker für LED, um Abfall zu reduzieren und die Qualität in Ihrem Geschäft zu steigern.

|  Besonderheit

Erweitertes Drucksystem

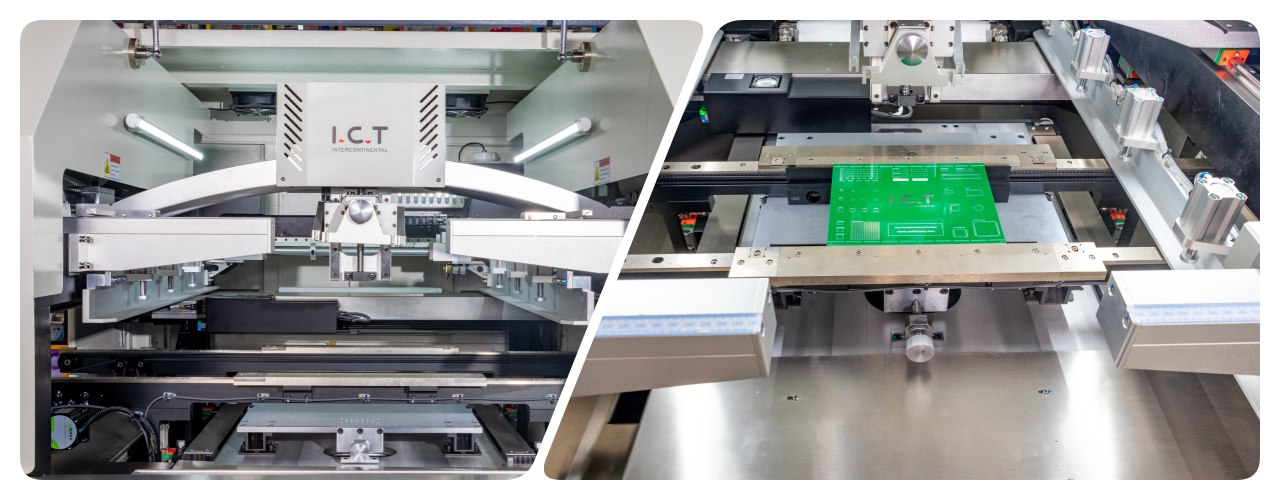

Das Drucksystem des I.C.T-5134 nutzt ein Bogenbrückendesign mit zwei hochpräzisen Schrittmotoren für sanfte Rakelbewegungen. Doppelte Gleitschienen halten den Rakel vor und nach jedem Druck ruhig. Das Anheben der Kugelumlaufspindel ermöglicht eine genaue Kontrolle der Höhe, während pneumatische Skalen einen schnellen Schablonenwechsel ermöglichen. Dieser Aufbau gewährleistet eine gleichmäßige Verteilung der Lotpaste auf jeder Platine. Für die LED-Produktion verarbeitet es dicke Pasten ohne Flecken. Mit den unabhängigen Motoren können Sie die Geschwindigkeit von 10 bis 200 mm/Sek. und den Druck auf bis zu 15 kg einstellen. Winkel wie 45° oder 60° passen zu unterschiedlichen Schablonenanforderungen. Echtzeit-Feedback gleicht den Druck automatisch aus, sodass die Ausdrucke konstant bleiben. Dieses System verkürzt die Rüstzeit und steigert den Ertrag in stark ausgelasteten SMT-Linien. I.C.T testet es auf höchste Wiederholgenauigkeit und macht es zu einer zuverlässigen Wahl für Läufe mit hohem Volumen.

Zuverlässigkeit des Transportsystems

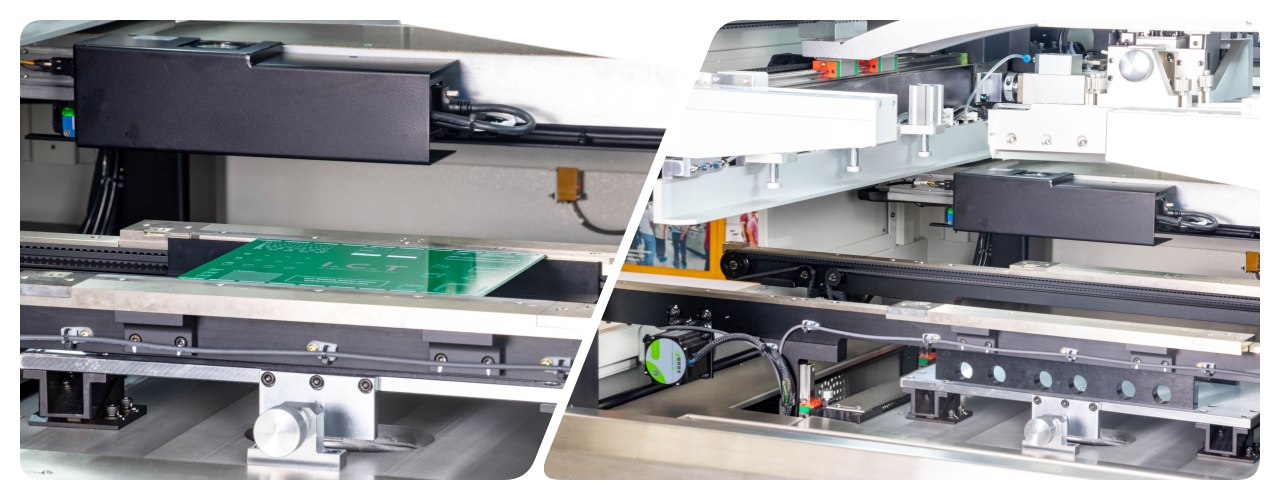

Das Transportsystem in diesem Lotpastendrucker bewegt sich PCBs mit bis zu 1500 mm/Sek. mit exakter Stoppsteuerung. Es unterstützt den Fluss von links nach rechts oder von rechts nach links, und Sie können zwischen seitlichen Klemmen oder Vakuumhalterungen wählen. Der Bandförderer vermeidet Staus serienmäßig mit Antikollisionssensoren. Dadurch bleibt Ihre Linie ohne Ausfallzeiten am Laufen. Für verschiedene LED-Platten verarbeitet es Dicken von 0,4 bis 6 mm, mit Optionen bis zu 15 mm. Die Ein- und Ausgangsrichtungen sind flexibel und passen sich jedem Fabriklayout an. Motoren sorgen für eine präzise Geschwindigkeit, sodass die Platinen beim Drucken perfekt ausgerichtet sind. I.C.T fügt Sicherheitsfunktionen hinzu, um Teile bei Hochgeschwindigkeitsfahrten zu schützen. Dieses Setup lässt sich gut mit anderen SMT-Geräten kombinieren und macht Ihren gesamten Prozess schneller und sicherer.

Sicht- und Reinigungseffizienz

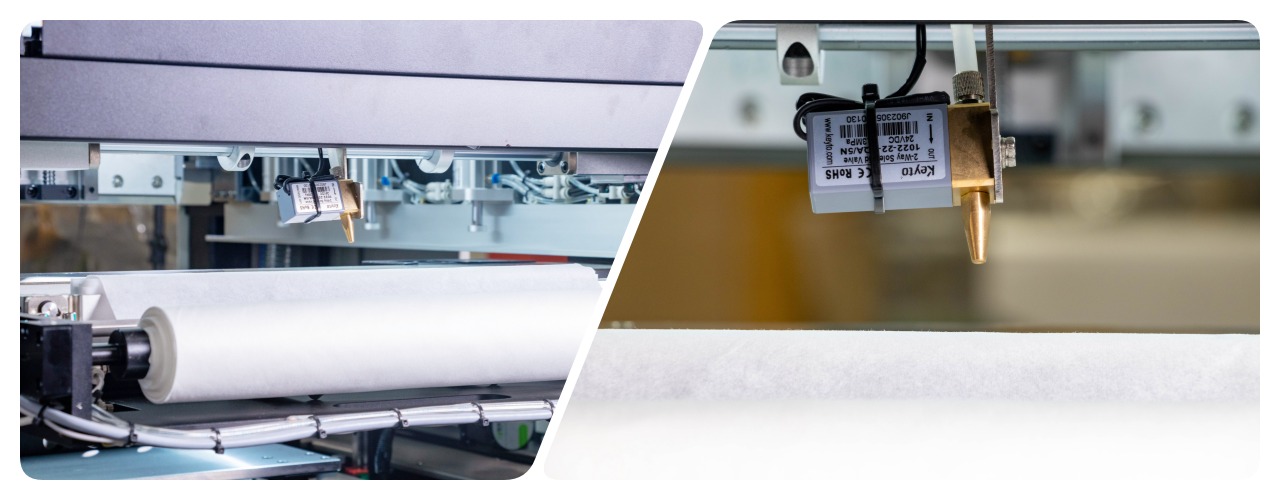

Das Sichtsystem gleicht Ober- und Unteransichten mit vollständiger Lichtanpassung für alle Mark-Typen an. Es funktioniert auf verzinnten, Kupfer- oder FPC-Platinen und verfügt über eine standardmäßige 2D-Inspektion zur Pastenprüfung. Die optionale Schabloneninspektion sorgt für zusätzliche Qualitätskontrolle. Die Reinigung erfolgt störungsfrei vom CCD getrennt im Nass-, Trocken- oder Vakuummodus. Eine spezielle Absaugung saugt den Staub stark an und der Sprühstrahl reinigt gleichmäßig von oben nach unten. Die Software verfolgt den Alkohol- und Papierverbrauch, um Vorräte zu sparen. Dadurch bleibt der Lotpastendrucker sauber und betriebsbereit, wodurch Abfall in LED-Linien vermieden wird. Das Design von I.C.T gewährleistet klare Sicht auch in dunklen Geschäften und hilft, Mängel frühzeitig zu erkennen.

|  Spezifikation

* I.C.T arbeitet immer wieder an Qualität und Leistung, Spezifikationen und Erscheinungen können ohne besondere Ankündigung aktualisiert werden.

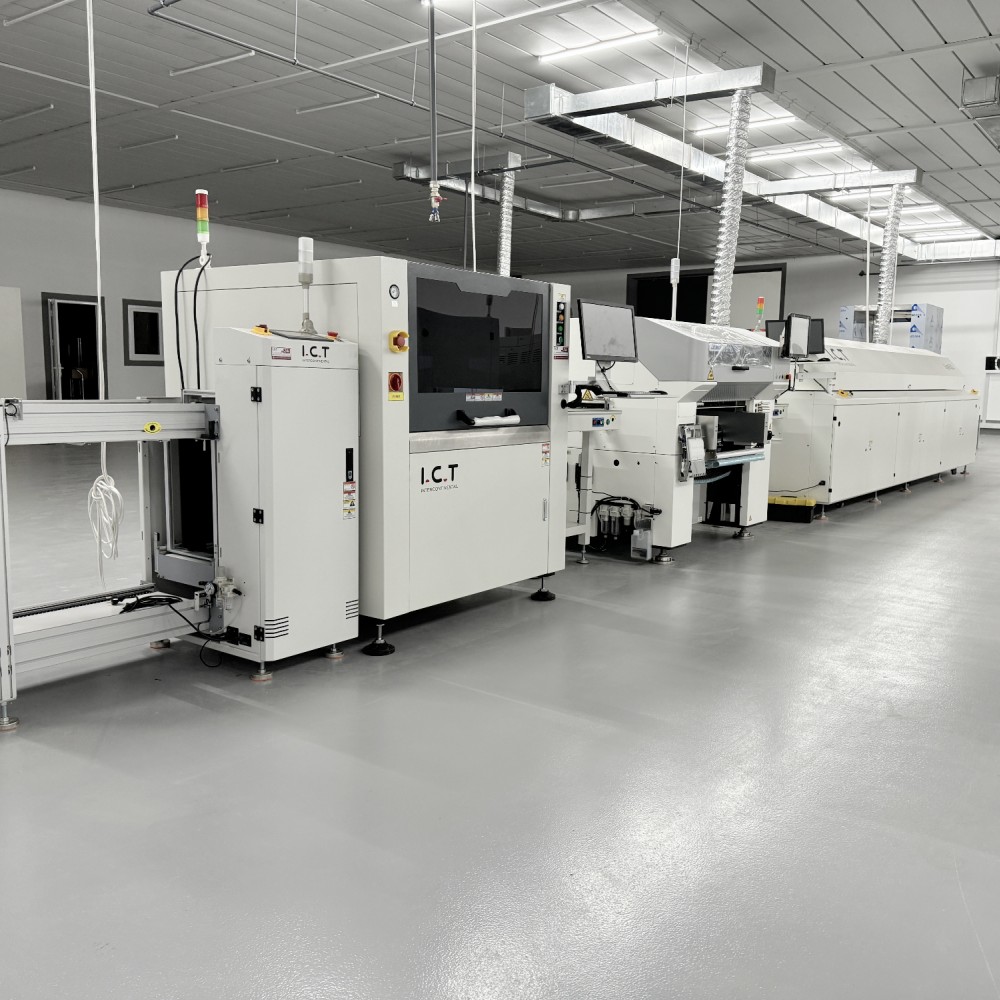

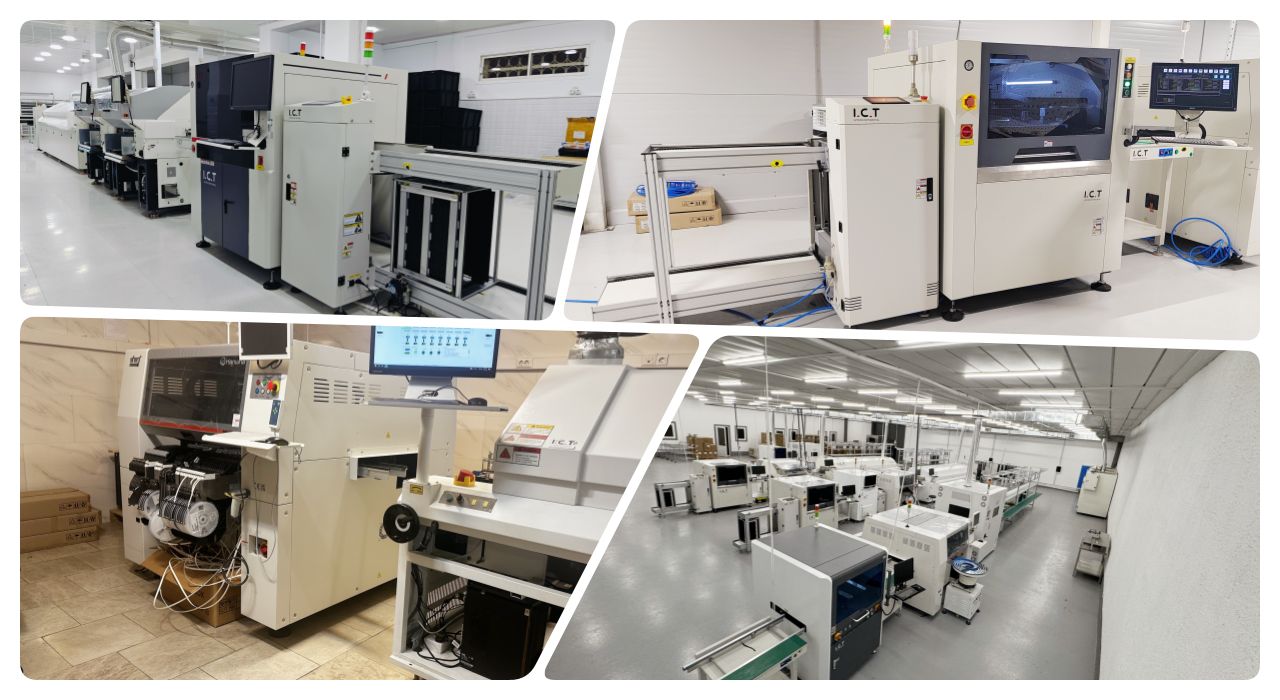

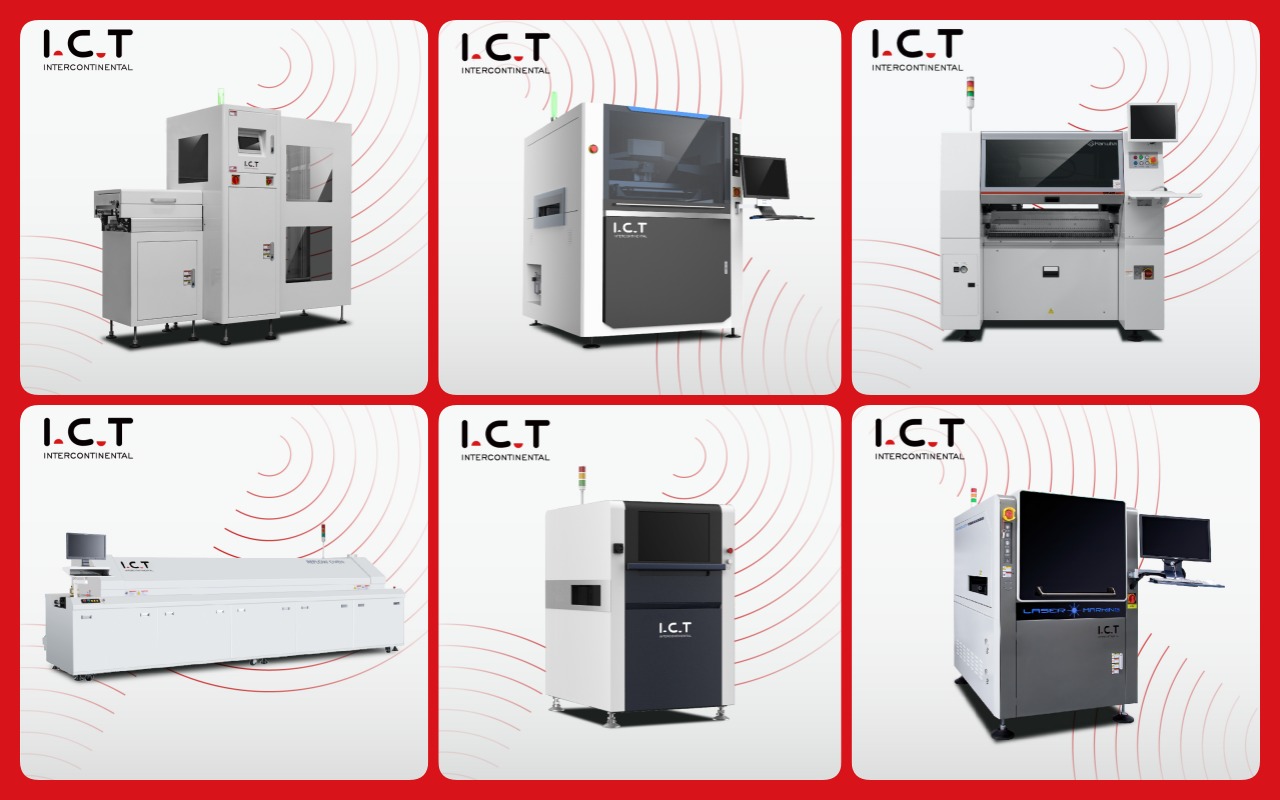

|  SMT Linienausrüstungsliste

|  Kundenerfolgsvideo

Im Juni 2024 reisten I.C.T-Ingenieure nach Tadschikistan, um einen LED-Kunden bei seinen neuen Linien zu unterstützen. Der Kunde kaufte zwei SMT-Linien, eine DIP-Linie, eine Beschichtungslinie, eine Abgabelinie und eine LED-Glühlampenmontagelinie. Das Video zeigt, wie das Team die Ausrüstung sicher entlädt und dann die Maschinen Schritt für Schritt zusammenbaut. Sie schulten das Personal in Einrichtung, Betrieb und Optimierungen für einen reibungslosen Ablauf. Bald produzierten die Linien LED Glühbirnen, Streifen und Paneele von hoher Qualität. In den letzten Clips lobt der Kunde die schnelle Installation und die Leistungssteigerung. Dieser Service verwandelte ihre Fabrik in einen vollwertigen LED-Hub und bewies, dass die praktische Hilfe von I.C.T im Ausland zu echten Ergebnissen führt.

|  Service- und Schulungsunterstützung

I.C.T bietet umfassenden Service von der Installation bis zum täglichen Betrieb, mit Technikern wie in Tadschikistan, die für Reparaturen vor Ort vor Ort sind. Wir schulen Ihr Team in Software, Sicherheit und Optimierungen für maximale Leistung. Fernhilfe per Video oder Chat löst Probleme schnell und rund um die Uhr. Die Teile werden schnell aus weltweiten Lagern verschickt und wir planen jährliche Kontrollen, um sicherzustellen, dass die Ausrüstung stets auf dem neuesten Stand ist. Für Benutzer von Lotpastendruckern decken wir die Linienintegration und benutzerdefinierte Optionen wie Autokleber ab. Unser Ziel: Keine Ausfallzeiten, damit Sie sich auf die Produktion konzentrieren können. Mit mehr als 20 Ingenieuren und 8 Niederlassungen passen wir uns weltweit an Ihren Standort an. Schließen Sie sich über 1600 Kunden an, die unserer einfachen, offenen Wachstumsunterstützung vertrauen.

|  Kundenstimmen

Kunden lieben den Lötpastendrucker von I.C.T wegen seiner Geschwindigkeit und einfachen Reparaturen. „Ingenieure in Tadschikistan haben unsere LED-Linien innerhalb weniger Tage aufgebaut – Top-Profis!“, sagt ein LED-Hersteller. Ein anderer bemerkt: „Das Verpacken war supersicher; die Ausrüstung kam perfekt an, ohne Schäden.“ Als Antwort: „Das Problem trat nachts auf; Ihr Team hat es am Morgen behoben – unsere Schicht wurde gerettet!“ Sie loben stabile Drucke: „0,01-mm-Genauigkeit bedeutet weniger Nacharbeit, mehr Verkäufe.“ Schnelle Teile und Tipps sorgen dafür, dass die Linien am Laufen sind. Diese Geschichten zeigen, warum Fabriken uns wegen des zuverlässigen und freundlichen Service wählen, der ihr Geschäft wachsen lässt.

|  Zertifizierungen und Standards

I.C.T verfügt über CE für Sicherheit, RoHS für umweltfreundliche Materialien und ISO9001 für Qualitätskontrolle. Wir haben auch Patente auf Schlüsseltechnologien wie den automatischen Druckausgleich. Dadurch wird sichergestellt, dass unser Lotpastendrucker die globalen Regeln für die Elektronik erfüllt. Strenge Tests decken alle Teile ab, vom Motor bis zur Software. Das schafft Vertrauen in Ihre Produkte. Kunden in 72 Ländern vertrauen auf unsere zertifizierte Ausrüstung für saubere und sichere Ergebnisse. Wir aktualisieren die Standards jährlich, um immer einen Schritt voraus zu sein.

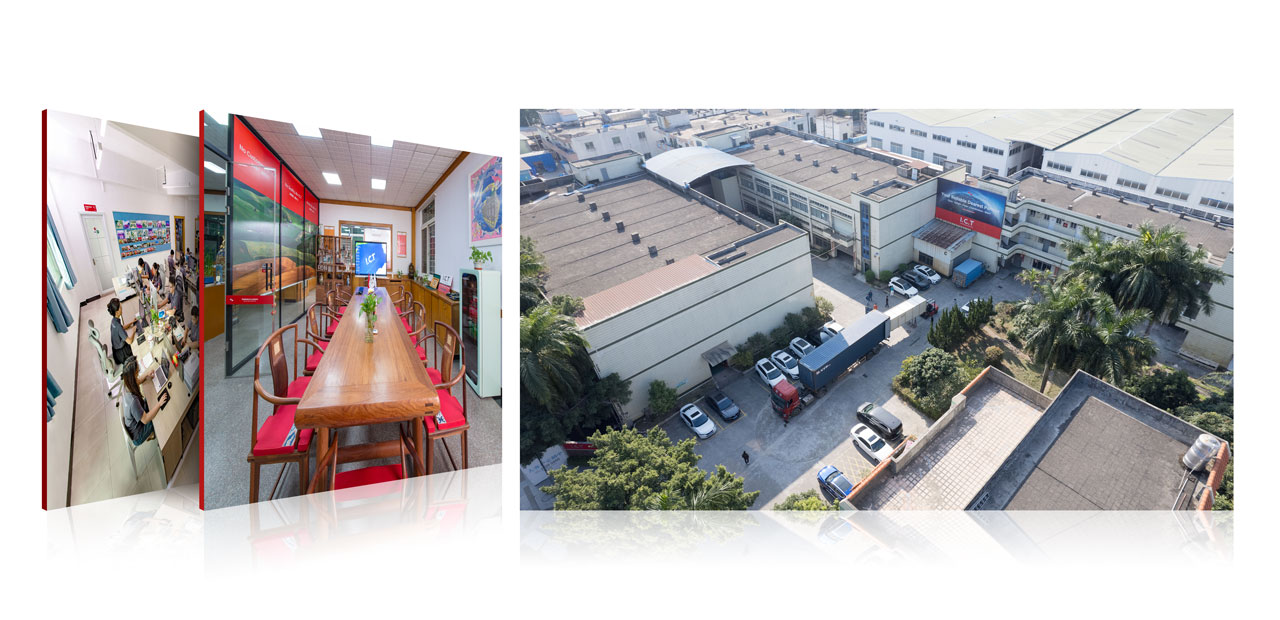

|  Über I.C.T Unternehmen und Fabrik

I.C.T wurde 2012 gegründet und ist mit 89 Mitarbeitern, darunter 20 Ingenieuren, auf einer Fläche von 12.000 m² führend im Bereich SMT-Lösungen. Wir entwickeln, produzieren und testen im eigenen Werk in Dongguan und beliefern über 1.600 Kunden in 72 Ländern. Mit einem 30-Millionen-Dollar-Fonds und 8 Filialen kam das Wachstum schnell voran. Strenge Kontrollen – wie CeTaQ-Berichte – stellen höchste Qualität nach ISO-Systemen sicher. Von Bedarfsplänen bis hin zu Linienabstimmungen decken wir die Montage von PCBA, DIP und LED ab. Unser offenes Team teilt Erfolge weltweit und baut Fabriken von null bis hin zu vollen Fabriken auf. Wählen Sie uns als bewährten, sorgenfreien Partner in der Elektronikbranche.
