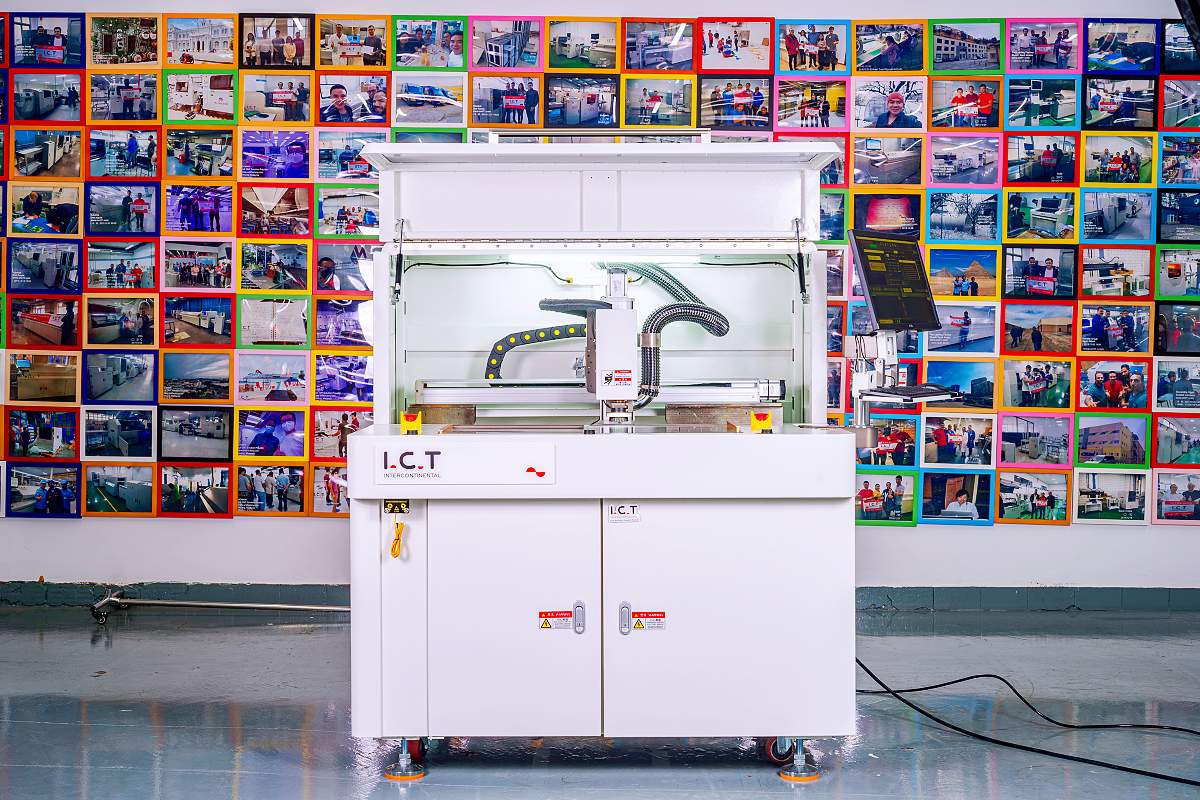

| Hochpräzise Offline-PCBA-Fräsmaschine
Der Offline-PCBA-Router der Serie I.C.T-5700 ermöglicht präzises und stressarmes Nutzentrennen für verschiedene Elektronikbereiche, darunter Smartphones, Smart Wearables, Automobilelektronik und medizinische Geräte. Es verfügt über ein neues CCD-Vision-System zur visuellen Ausrichtungskorrektur und eine Hochgeschwindigkeitsspindel, die bis zu 80.000 U/min für schnelle, präzise Schnitte erreicht. Das Dual-Plattform-Design ermöglicht die gleichzeitige Verarbeitung verschiedener Produkte oder die Kombination zu einer großen Plattform für größere Platinen. Sicherheitsfunktionen wie Lichtvorhänge und Notstopps schützen die Bediener, während die Ionenluftpistole die Platinen frei von statischer Aufladung und Staub hält. Einfach zu bedienende Software und zuverlässige Komponenten machen den Offline-Router PCBA für effiziente Produktionslinien geeignet.
| Besonderheit

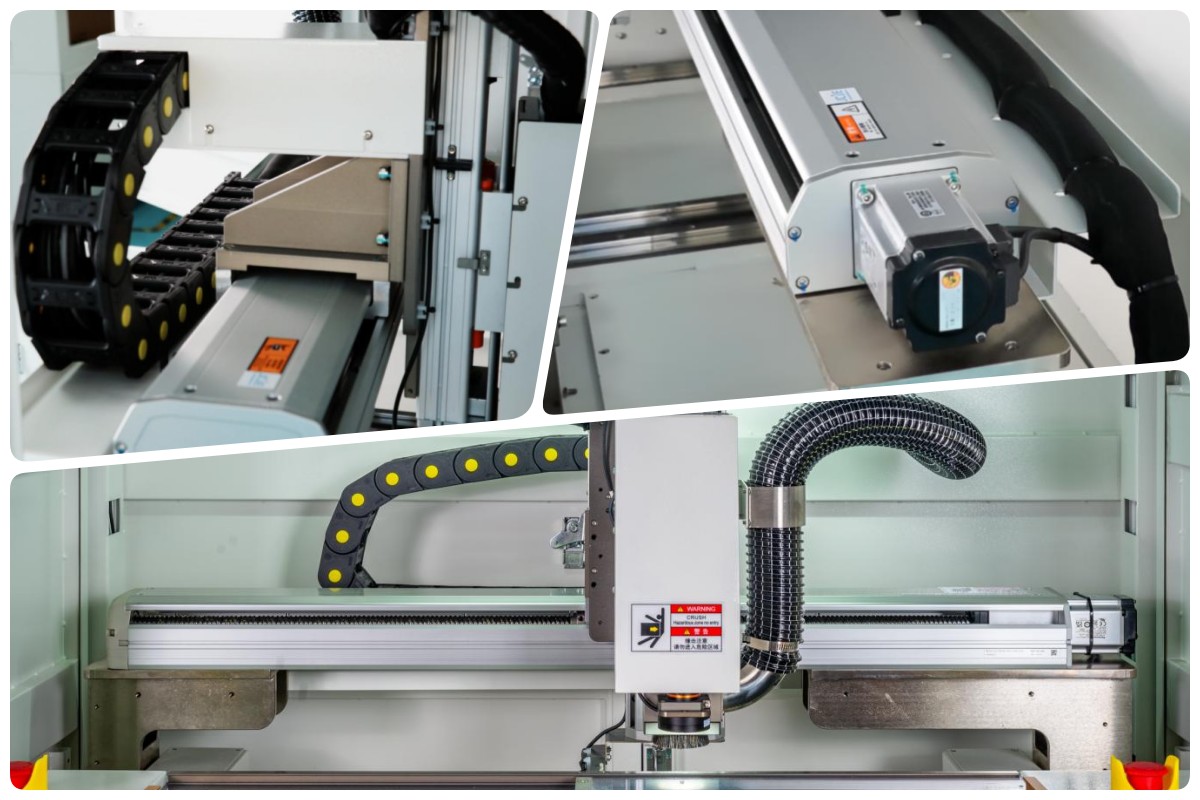

Übertragungssystem
Das Übertragungssystem verwendet importierte Panasonic-Servomotoren gepaart mit hochpräzisen Gewindestangen und Führungsschienen von PMI oder HIWIN. Dieser Aufbau gewährleistet eine reibungslose und genaue Bewegung. Eine stärkere, dickere Struktur verbessert die Stabilität der Maschine während des Betriebs. Flexible Tankketten sorgen für Ordnung in den Leitungen und schützen sie vor Störungen. Das X-Achsen-Modul verfügt über ein einzigartiges staubdichtes Design, das den Wartungsbedarf reduziert und die Lebensdauer der Komponenten verlängert. Diese Funktionen machen den Offline-PCBA-Router zuverlässig für den langfristigen Einsatz in anspruchsvollen Produktionsumgebungen.

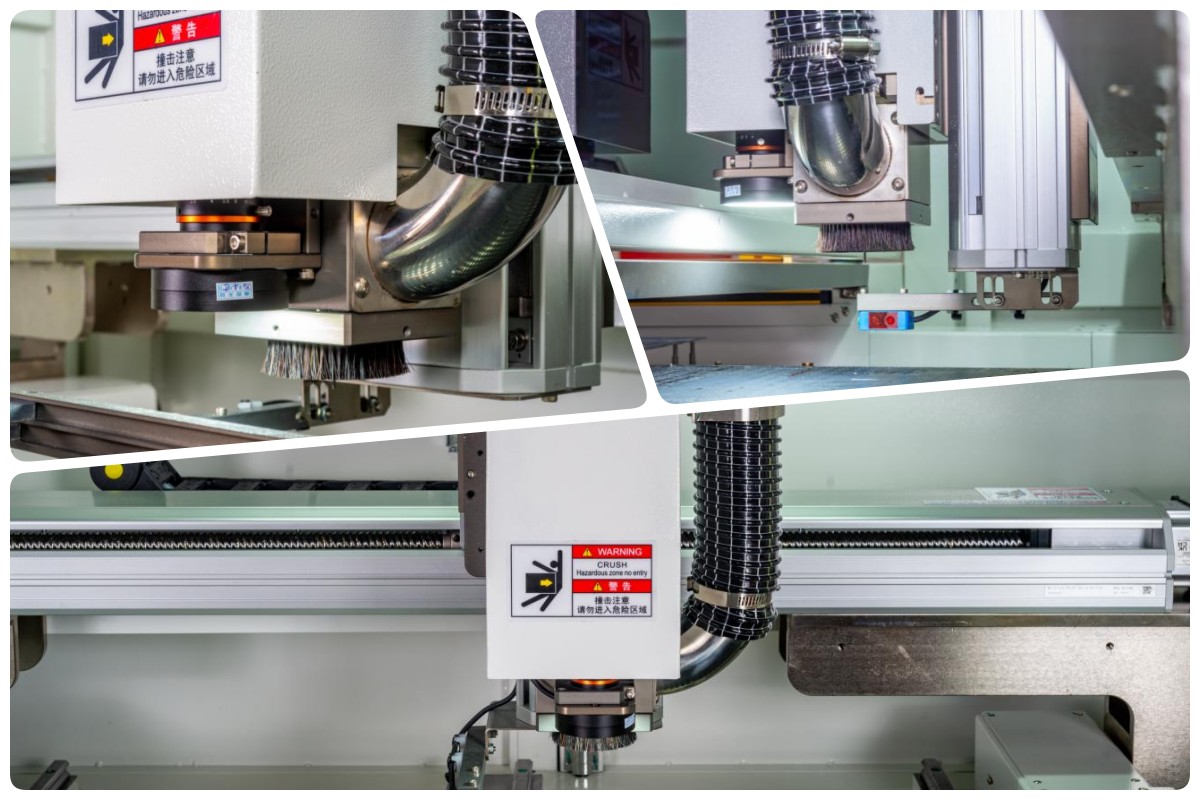

Router-System
Das Frässystem umfasst eine hochauflösende CCD-Kamera koaxial zum Fräser für einfache Kalibrierung und präzise Positionierung. Die standardmäßige Werkzeugbrucherkennung warnt den Bediener sofort, wenn der Fräser abgenutzt oder kaputt ist. Ein optionaler automatischer Werkzeugwechsler ermöglicht kontinuierliches Arbeiten ohne Unterbrechungen und steigert so die Effizienz. Die Ionenluftpistole entfernt statische Aufladung von der PCB-Oberfläche, um die Anziehung von Staub zu verhindern. Eine Hochgeschwindigkeitsspindel von RSK oder NSK verringert die Schnittbelastung, bietet hohe Präzision, geringe Trägheit und schnelle Reaktion für saubere Schnitte auf der Offline-Fräse PCBA.

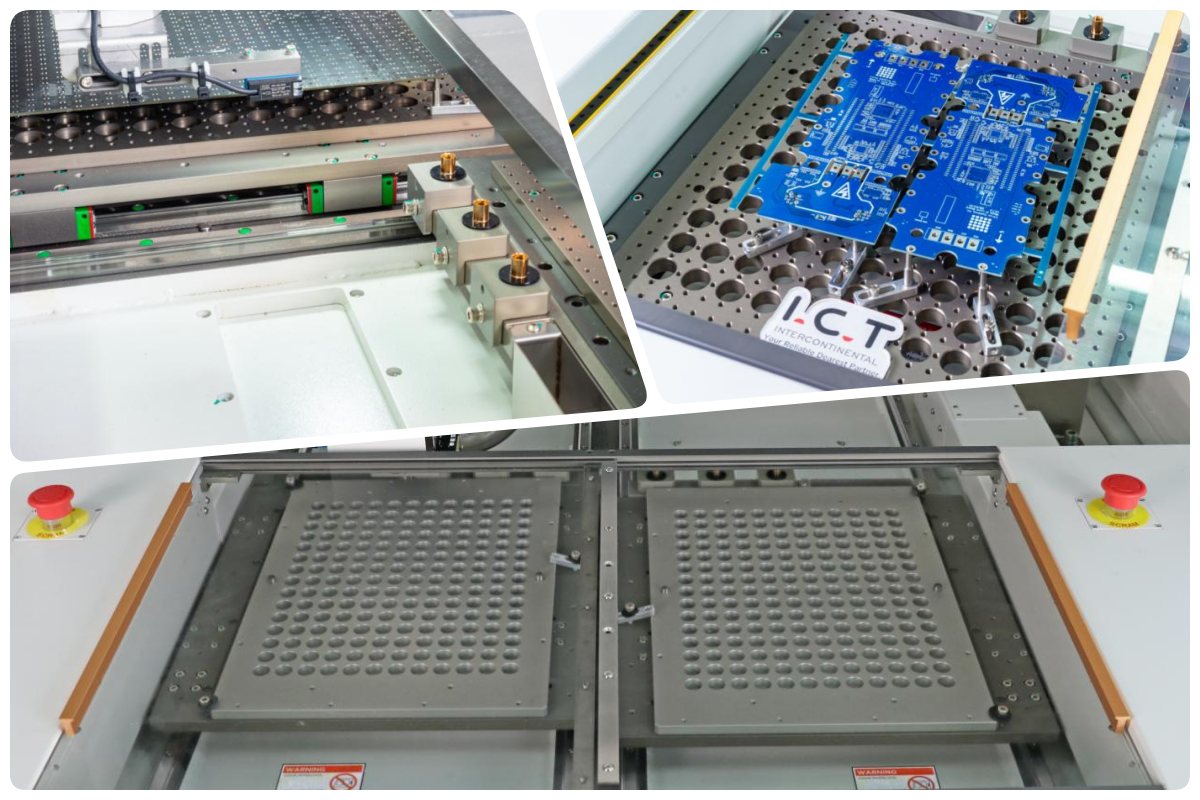

Plattformsystem
Das Plattformsystem verfügt über eine Y-Achsensteuerung über Gleitschienen und Servomotoren für hervorragende Stabilität. Zu den Sicherheitsmaßnahmen gehören Zwei-Wege-Notausschalter, eine Standard-Sicherheitsabdeckung und Lichtvorhänge. Für einen sicheren Betrieb müssen die Starttasten auf beiden Seiten gleichzeitig gedrückt werden. Die poröse Wabenbasis sorgt für starke Saugkraft und Kompatibilität mit verschiedenen PCBs. Dieses Dual-Plattform-Design unterstützt multifunktionale oder spezielle Vorrichtungen und ermöglicht so eine effiziente Handhabung verschiedener Platinen bei gleichzeitiger Wahrung der Bedienersicherheit im Offline-PCBA-Router.

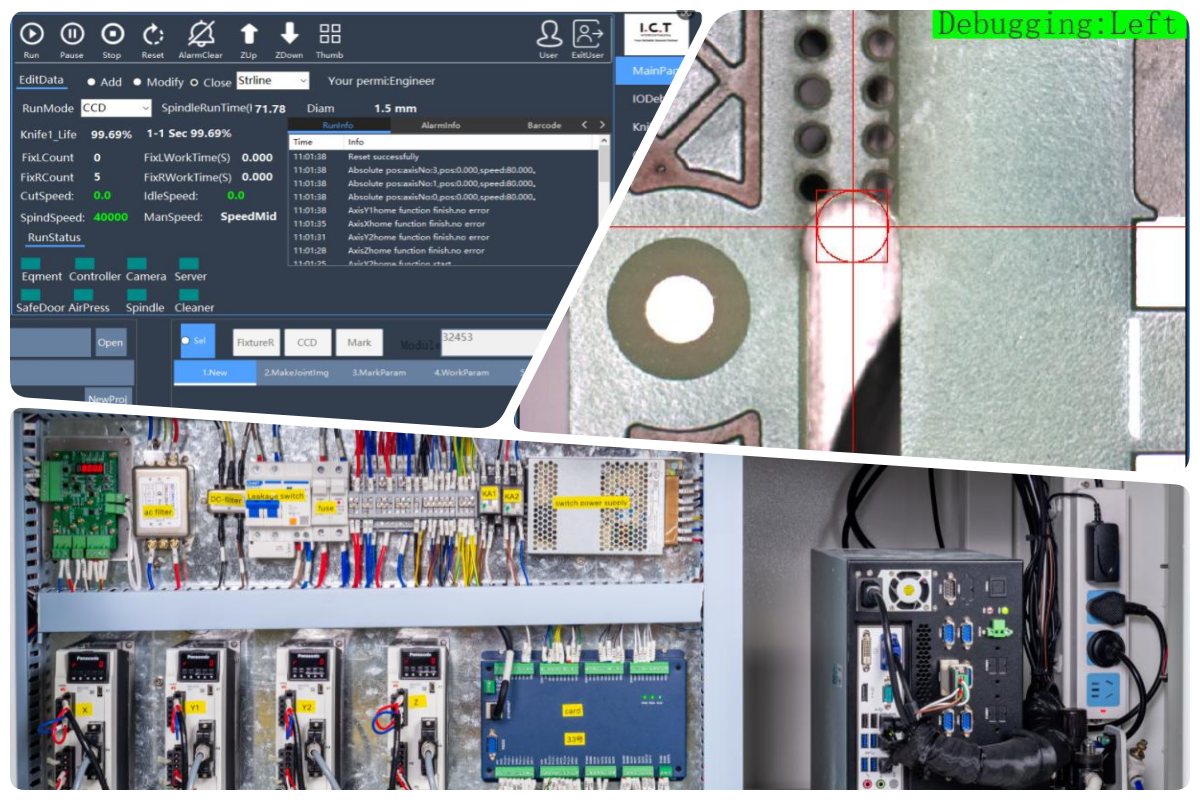

Steuerungssystem
Das Steuerungssystem verwendet einen Industriecomputer mit einer speziellen CNC-Steuerung für hohe Genauigkeit und Stabilität. Es bietet in den Werkseinstellungen eine starke Anti-Interferenz-Fähigkeit. Produktionsdaten sind mit Protokollberichten für das Qualitätsmanagement nachvollziehbar. Die Schnittstelle entspricht den CE-Standards und ist einfach zu erlernen, was schnelle Programmänderungen ermöglicht. Ein koaxialer CCD sorgt für visuelle Echtzeitüberwachung. Diese Elemente machen den Offline-PCBA-Router einfach zu bedienen und sorgen für eine gleichbleibende Leistung.

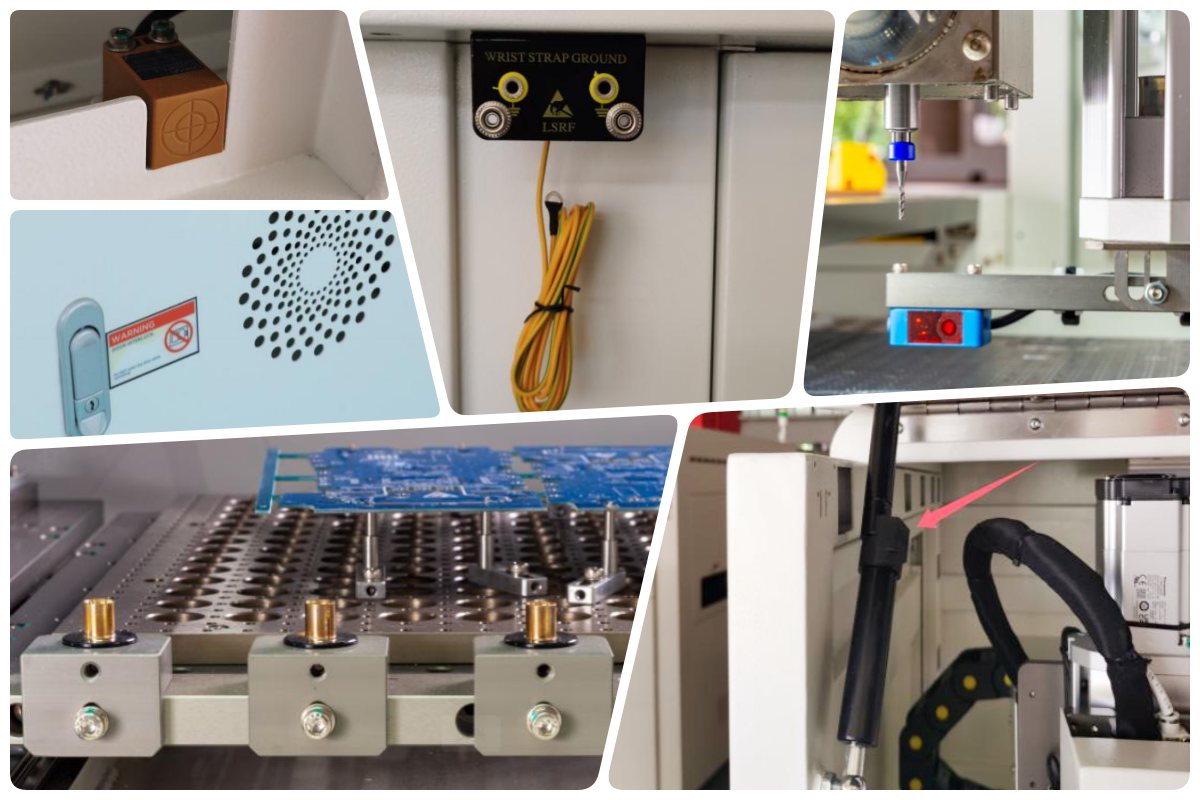

Detailanzeige
Zu den wichtigsten Details gehören ein Konvektionsventilator zur Kühlung, Sicherheitssensoren an den Seitentüren zum Schutz und eine ESD-Schnittstelle zur Vermeidung statischer Schäden. Der optionale automatische Werkzeugwechsler unterstützt den Non-Stop-Betrieb. Ein Sensor zur Erkennung gebrochener Messer überwacht den Zustand des Messers in Echtzeit. Selbsthemmende pneumatische Streben sorgen für eine stabile Türunterstützung. Diese durchdachten Designs erhöhen die Sicherheit, den Komfort und die Zuverlässigkeit im täglichen Gebrauch des Offline-PCBA-Routers.
| Spezifikation
| Modell | I.C.T-5700M | I.C.T-5700L | I.C.T-5700LL |
| Leiterplattengröße (Doppelplattform, Sondergröße optional) | 290*350mm | 350*450mm | 450*500mm |
| PCB Dicke | 0,3–6,0 mm | ||
| Gewicht (mit Staubsauger) | 1000kg | ||
| Dimension | 1075*1430*1460mm | 1125*1530*1460mm | 1225*1530*1460mm |
| Staubsammelmethode | Staubsaugen | ||
| Luftvolumen des Staubsaugers | 28~35cm3/min | ||
| Staubsauger Dimension | 640*785*1760mm | ||
| Spannung des Staubsammlers | 380 V, 50/60 Hz, 3 kW | ||
| SMT Linienausrüstungsliste
I.C.T macht eine echte hochwertige PCBA-Produktionslinie. Der Vakuumlader reinigt die Platine. Automatisches Einfügen des Druckers in die richtige Position. Placer-Set-Chip stimmt. Viele Bereiche des Reflow-Lötens sind hart. Gut AOI finde alles schlecht. Leine bleibt dicht. Ertrag hoch. Kosten niedrig. Kein Spiel. Machen Sie für harte Arbeit ein Auto-Gesundheitslicht. Das Board ist bereit für die reale Welt. Wir sind voll zurück.
| Produktname | Zweck in der Zeile SMT |
|---|---|
| SMT Zeile | Schlüsselfertige Ful-Auto SMT-Montagelinie |
| PCB Lader | Lädt automatisch nackte PCBs in die Zeile. |
| Lötpaste Drucker | Druckt Lotpaste präzise auf PCB Pads. |
| Maschine auswählen und platzieren | Montieren Sie Komponenten präzise auf PCBs. |
| Reflow Ofen | Schmilzt Lot, um feste Verbindungen zu bilden. |
| Kundenerfolgsvideo
Ein auf Feature-Phones spezialisierter Kunde aus Algerien besuchte unser Werk zur Maschinenabnahme. Sie brachten über zehn PCB Panels und Komponenten mit. Unser Team führte eine vollständige Produktionsdemonstration mit der kompletten SMT-Linie durch: vollautomatischer Drucker, SPI für die Lotprüfung, RX-8-Platzierer für Kleinteile, RS-1R für größere Komponenten, Tray-Feeder für Abschirmungsabdeckungen, Reflow-Ofen, AOI für die Qualitätsprüfung und schließlich der I.C.T-5700 Offline-PCBA-Router für präzise Platinentrennung. Der Prozess verlief reibungslos und bewies eine hohe Effizienz und saubere Schnitte. Der Kunde war mit den Ergebnissen und der Maschinenleistung zufrieden.
| Service- und Schulungsunterstützung
I.C.T bietet umfassenden Support, einschließlich Installation, Schulung vor Ort und laufende Wartung. Unsere erfahrenen Ingenieure unterstützen Bediener bei der sicheren und effizienten Nutzung des Offline-PCBA-Routers. Wir bieten detaillierte Schulungen zu Programmierung, Werkzeugwechsel und täglicher Pflege. Fernunterstützung und schnelle Ersatzteilversorgung minimieren Ausfallzeiten. Mit weltweiten Servicezentren stellen wir eine schnelle Reaktion auf alle Probleme sicher. Diese umfassende Unterstützung hilft Kunden, eine reibungslose Produktion und einen maximalen Maschinenwert zu erreichen.
| Kundenstimmen
Viele Kunden loben unsere kompetenten Ingenieure für die schnelle Problemlösung und professionelle Beratung. Sie schätzen die zuverlässige Leistung und Präzision unserer Geräte. Eine sichere und sorgfältige Verpackung stellt sicher, dass die Maschinen in einwandfreiem Zustand ankommen. Schnelle Antworten auf Fragen schaffen starkes Vertrauen. Insgesamt schätzen Kunden die hohe Qualität und den hervorragenden Support von I.C.T.
| Zertifizierungen und Standards
I.C.T verfügt über wichtige Zertifizierungen, darunter CE für Sicherheit, RoHS für Umweltstandards und ISO9001 für Qualitätsmanagement. Darüber hinaus besitzen wir mehrere Patente für innovative Technologie. Diese Zertifikate belegen unser Engagement für zuverlässige, sichere und qualitativ hochwertige Produkte, die den globalen Anforderungen entsprechen.
| Über I.C.T Unternehmen und Fabrik
I.C.T verfügt über eigene F&E- und Produktionseinrichtungen mit einem großen Team von Ingenieuren. Das Unternehmen ist in den letzten Jahren schnell gewachsen und betreut über 1600 Kunden in mehr als 72 Ländern. Unsere moderne Fabrik folgt strengen Prüfverfahren und Qualitätsmanagementsystemen. Dadurch wird sichergestellt, dass jede Maschine, einschließlich des Offline-PCBA-Routers, hohe Standards erfüllt. Wir konzentrieren uns auf Innovation und globalen Service für den langfristigen Kundenerfolg.
