Viele SMT-Linien beginnen zu kämpfen, nicht wegen der schlechten Qualität der Ausrüstung, sondern weil die Layout-Entscheidung vom ersten Tag an grundlegend falsch war. Probleme treten oft schleichend auf: Das Hinzufügen einer einzigen AOI- oder Röntgenaufnahme führt zu tagelangen Ausfallzeiten, Puffer sind zu klein oder schlecht positioniert und der Gesamtdurchsatz nimmt mit der Zeit ab – obwohl jede Maschine weiterhin innerhalb der Spezifikationen arbeitet. Diese Probleme sind selten zufällig. Sie sind strukturelle Konsequenzen der ursprünglichen Konfiguration der Linie.
Die Wahl zwischen einem Inline- und einem modularen SMT-Linienlayout ist daher keine Frage der Flächeneffizienz. Es handelt sich um eine langfristige Fertigungsstrategie, die sich direkt auf die Stabilität des Materialflusses, die Umstellungsflexibilität, die Systemstabilität und die tatsächlichen Kosten zukünftiger Erweiterungen auswirkt.
Was Layout-Entscheidungen besonders gefährlich macht, ist, dass ihre Grenzen zu Beginn oft unsichtbar sind. Während des ersten Hochfahrens scheinen sowohl Inline- als auch Modullinien reibungslos zu laufen. Die wirklichen Unterschiede kommen erst später zum Vorschein – wenn die Produktionsmengen steigen, sich der Produktmix ändert oder zusätzliche Inspektionsschritte erforderlich werden. Sobald diese Einschränkungen offensichtlich sind, erfordert ihre Behebung in der Regel erhebliche Nacharbeit, Ausfallzeiten oder Kapitalreinvestitionen.
Um zu verstehen, warum so viele SMT-Linien früh in ihrem Lebenszyklus eingeschränkt werden, ist es wichtig, zunächst zu untersuchen, wie Layout-Entscheidungen vom ersten Tag an strukturelle Einschränkungen in einer Produktionslinie festlegen können.
Viele Fabriken erkennen erst zu spät, dass ihre SMT-Linie von Anfang an eingeschränkt war. Selbst wenn sie mit schnellen, zuverlässigen Bestückungsplattformen wie JUKI oder Hanwha ausgestattet sind , kann die Gesamtleistung der Linie von Monat zu Monat abnehmen. Der Durchsatz sinkt langsam, kleine Anpassungen werden zu großen Störungen und jede Verbesserung erscheint schwieriger als erwartet.
Diese Probleme werden selten durch die Maschinenfähigkeit verursacht. Sie sind das Ergebnis von Layout-Entscheidungen, die zu Beginn des Projekts getroffen wurden – Entscheidungen, die stillschweigend strukturelle Einschränkungen in der Linie festlegen und deren Korrektur mit der Zeit immer teurer wird.
Im Anfangsstadium scheint alles reibungslos zu laufen. Die Zykluszeiten werden eingehalten, die Puffer bleiben größtenteils leer und die Linie sieht ausgewogen aus. Mit der Zeit ändert sich die Realität jedoch. Die Produktvielfalt nimmt zu, die Mengen schwanken und Umstellungen werden häufiger.
Zwischen den Prozessen beginnt sich die Wartezeit anzusammeln. Einige Maschinen beginnen zu blockieren, während andere im Leerlauf bleiben. Das ursprüngliche Liniengleichgewicht bricht nach und nach zusammen, nicht weil einzelne Maschinen an Leistung verlieren, sondern weil das Layout Variationen nicht absorbieren kann. Infolgedessen sinkt die Gesamtleistung, obwohl jede Maschine noch innerhalb der Spezifikation arbeitet.
Mit steigenden Qualitätsanforderungen werden zusätzliche Inspektionen wie die Inspektionsmaschine AOI unumgänglich. In vielen Inline-Layouts erfordert das Hinzufügen eines einzelnen Inspektionsschritts das Durchtrennen von Förderbändern, das Verschieben mehrerer Maschinen und die Neuausrichtung des gesamten Ablaufs.
Was wie ein kleines Upgrade aussieht, kann zu tage- oder sogar wochenlangen Produktionsausfällen führen. Im Gegensatz dazu sind modulare Layouts darauf ausgelegt, Abschnitte der Linie zu isolieren. Inspektionseinheiten können oft mit minimalem Aufwand eingefügt oder verschoben werden, wodurch sich die Unterbrechung auf Stunden statt auf Tage reduziert.
Dieser Unterschied wird kritisch, sobald die Linie bereits in eine stabile Produktion übergegangen ist. Wenn Ihre Baugruppen auf Pakete mit höherer Dichte oder Komponenten mit versteckten Verbindungen umsteigen, wird Röntgen oft eher zu einer praktischen Anforderung als zu einem „nice-to-have“. Wenn Sie verstehen möchten, wann und warum die Röntgeninspektion in PCBA normalerweise eingeführt wird – und was das für die Linienintegration bedeutet – kann Ihnen dies als Leitfaden für die frühzeitige Planung von Platz und modularen Verbindungspunkten dienen.
Puffers sollen kurze Stopps auffangen und verhindern, dass sich Störungen auf der gesamten Linie ausbreiten. In der Praxis leiden viele SMT-Linien darunter, dass die Puffer zu klein sind oder ohne klare Strategie platziert werden.
Wenn eine einzelne Maschine stoppt, kommt es schnell zu einem Materialstau, wodurch vorgelagerte Prozesse blockiert und nachgelagerte Stationen ausgehungert werden. Kleine, häufige Unterbrechungen summieren sich zu erheblichen Leistungsverlusten. Bei einer effektiven Layoutplanung werden Pufferlänge und -platzierung frühzeitig auf der Grundlage des Prozessverhaltens und nicht der verfügbaren Stellfläche festgelegt, um diese wiederkehrenden Mikrostopps zu verhindern.

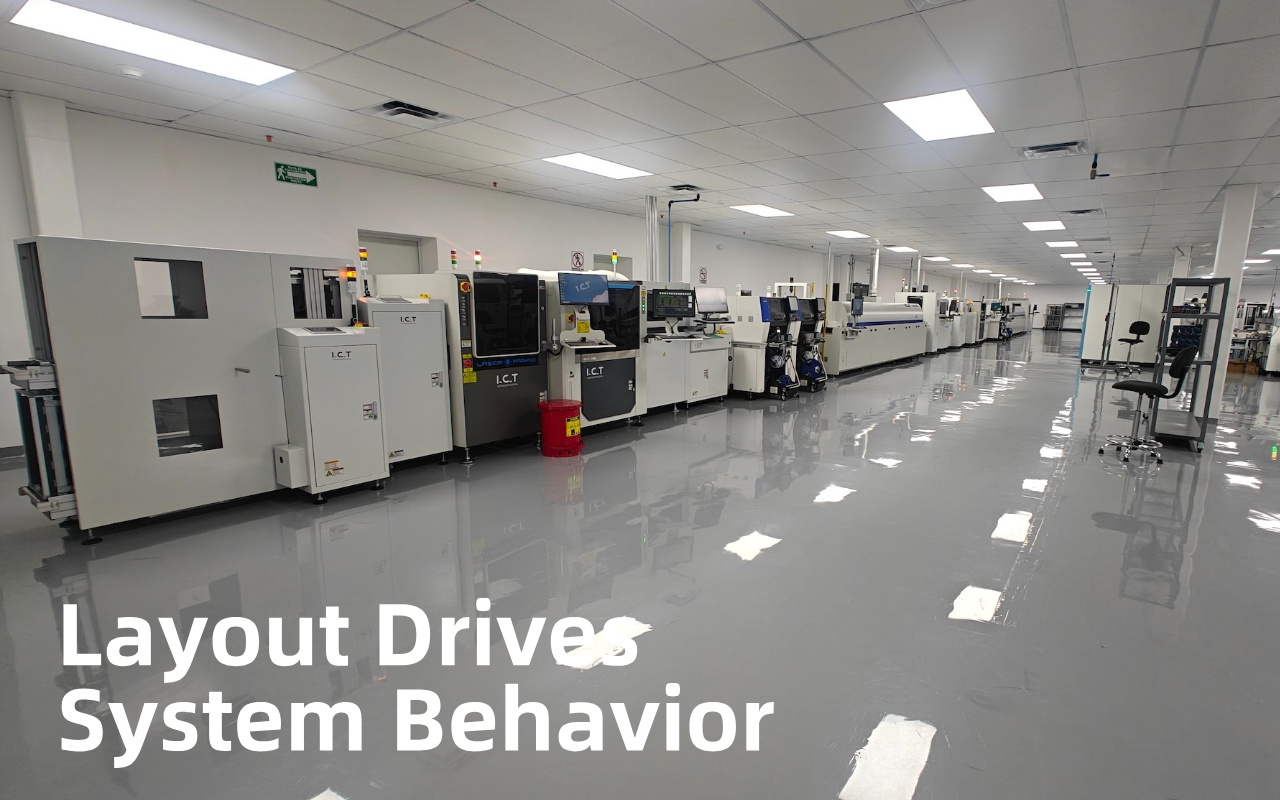

SMT Das Linienlayout wird oft als Raumplanungsübung behandelt – wie man Maschinen in den verfügbaren Bereich einpasst. Tatsächlich bestimmen Layoutentscheidungen, wie sich das gesamte Produktionssystem über seine Lebensdauer verhält. Sie bestimmen, wie reibungslos der Materialfluss verläuft, wie schnell Produktänderungen möglich sind und wie kostspielig zukünftige Änderungen werden. Ein schlechtes Layout schlägt selten sofort fehl; Stattdessen entstehen strukturelle Engpässe, die Jahr für Jahr stillschweigend die Effizienz verringern.
Layoutentscheidungen machen nur dann Sinn, wenn Sie sich über den gesamten Umfang des von Ihnen entworfenen Systems im Klaren sind – vom Drucken und Platzieren bis hin zum Reflow, Inspektion, Handhabung und Rückverfolgbarkeit. Wenn Sie kurz auffrischen möchten, was eine SMT-Linie beinhaltet und wie sich jeder Prozessschritt auf die Downstream-Stabilität auswirkt, kann dies Ihnen dabei helfen, Inline- oder modulare Entscheidungen mit einer umfassenderen Systemansicht zu bewerten.
Sobald eine Leitung installiert und in Betrieb ist, lassen sich diese Einschränkungen nur schwer ohne größere Störungen beseitigen. Aus diesem Grund sollte die Wahl des Layouts als langfristige Fertigungsstrategie und nicht als kurzfristige Installationsaufgabe bewertet werden.
In einem gut gestalteten Layout bewegen sich PCBs in gleichmäßigem Tempo und mit minimalen Wartezeiten durch die Schlange. Jeder Prozess geht reibungslos an den nächsten über, und kleine Abweichungen werden absorbiert, ohne den Fluss zu stoppen. Diese Stabilität ermöglicht es, dass der Durchsatz im Laufe der Zeit vorhersehbar bleibt.
Bei einem schlecht gestalteten Layout wird der Materialfluss ungleichmäßig. Vor Druckern, Reflow-Öfen oder Prüfstationen bilden sich Warteschlangen. Diese Wartezeiten werden oft übersehen, weil die Maschinen ausgelastet zu sein scheinen, aber sie verringern direkt die effektive Leistung. Mit der Zeit summieren sich kleine Verzögerungen zu erheblichen Verlusten, auch wenn einzelne Maschinen weiterhin mit Nennleistung arbeiten.
Mit zunehmendem Produktmix wird die Layoutflexibilität zum entscheidenden Faktor. Effiziente Produktwechsel hängen vom einfachen Zugang zu den Zuführungen, klaren Materialwegen und der Möglichkeit ab, Rüstaktivitäten von laufenden Prozessen zu isolieren.
Inline-Layouts verbinden alle Maschinen eng in einem einzigen Fluss. Dies kann für eine stabile Produktion zwar effizient sein, bedeutet aber auch, dass bei vielen Änderungen die gesamte Linie angehalten werden muss. Im Gegensatz dazu sind modulare Layouts darauf ausgelegt, Abschnitte zu entkoppeln. Teams können in einem Modul Zuführungen vorbereiten, Programme anpassen oder Prozesse validieren, während andere Abschnitte weiterarbeiten, wodurch Ausfallzeiten erheblich reduziert werden.
Dieser Unterschied wird mit zunehmender Produktvielfalt und Änderungshäufigkeit immer wichtiger.
Layoutentscheidungen bestimmen auch, wie teuer zukünftige Änderungen sein werden. In einer Inline-Konfiguration erfordert die Verlagerung eines Druckers, eines Reflow-Ofens oder eines Inspektionssystems häufig die Demontage von Förderbändern, die Verlagerung mehrerer Maschinen und die Neuausrichtung der gesamten Linie. Die wahren Kosten sind nicht nur die Arbeitskosten, sondern auch wochenlange Produktionsausfälle und verspätete Lieferungen.
Modulare Layouts werden unter Berücksichtigung von Veränderungen erstellt. Ausrüstung kann hinzugefügt, neu positioniert oder aufgerüstet werden, wobei die Auswirkungen auf angrenzende Abschnitte begrenzt sind. Über die gesamte Lebensdauer einer Fabrik führt diese Flexibilität direkt zu geringeren Betriebskosten und weniger Unterbrechungen bei sich ändernden Geschäftsanforderungen.

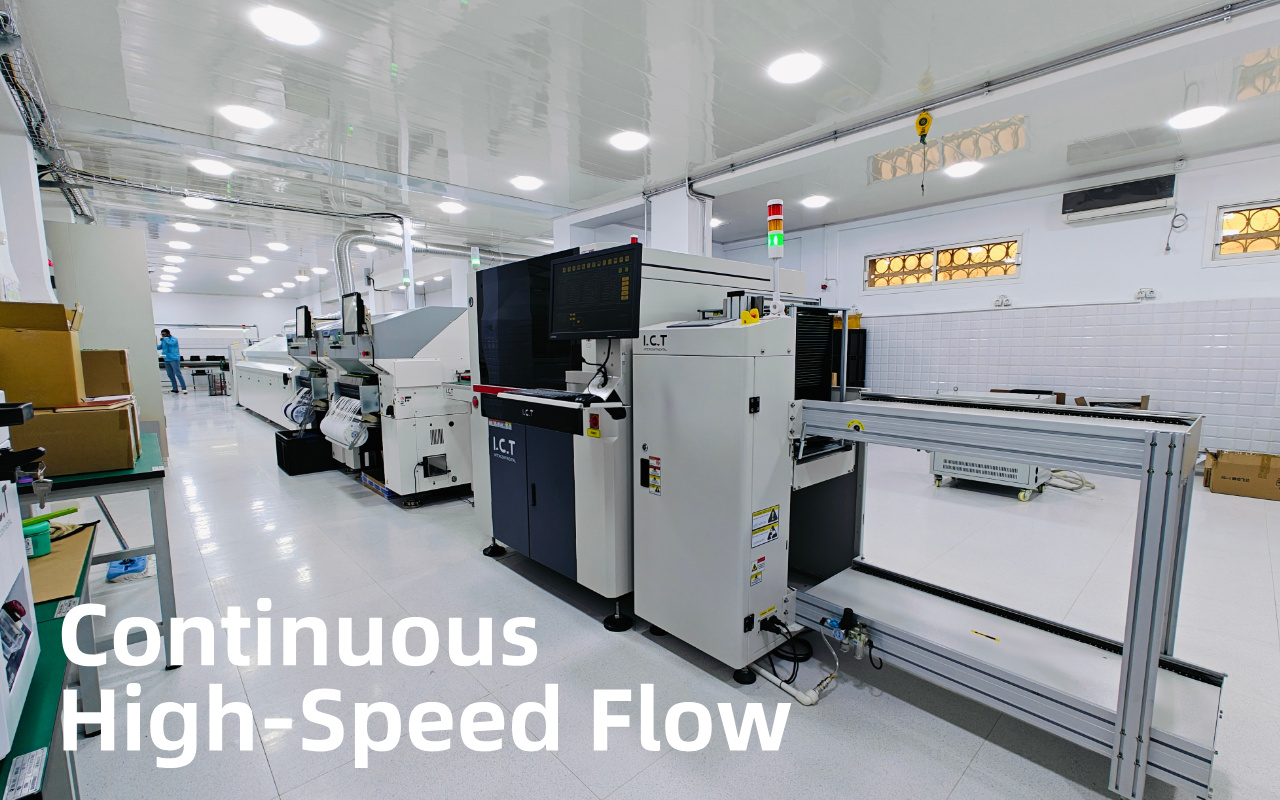

Ein Inline-SMT-Layout verbindet alle Maschinen in einem einzigen, kontinuierlichen Produktionspfad. Seine Kernstärke liegt in Geschwindigkeit und Rhythmus. Wenn die Produktionsbedingungen stabil und vorhersehbar sind, können Inline-Konfigurationen einen sehr hohen Durchsatz bei minimalem Materialtransport und sauberem Prozessablauf liefern.
Aus diesem Grund werden Inline-Layouts weiterhin häufig in Umgebungen verwendet, in denen die Produktvielfalt begrenzt ist und die Produktionsläufe lang sind. Unter den richtigen Bedingungen sind sie effizient, leicht verständlich und können beeindruckende Ergebnisse liefern.
In einem Inline-Layout wechseln PCBs direkt vom Lotpastendruck zur Platzierung, zum Reflow und zur Inspektion, ohne dass der Fluss absichtlich unterbrochen wird. SMT-Förderers sind eng miteinander verbunden und jeder Prozess wird sofort an den nächsten übergeben.
Diese ununterbrochene Bewegung minimiert die manuelle Handhabung und kann die Zykluszeit verkürzen, wenn die Linie gut ausbalanciert ist. Solange jeder Prozess innerhalb eines engen Leistungsbereichs abläuft, verhält sich die Linie wie eine einzelne Maschine, die die Platinen mit gleichmäßiger Geschwindigkeit und geringen Schwankungen weiterbewegt.
Die Wirksamkeit dieses Modells hängt ausschließlich von Ausgewogenheit und Konsistenz ab.
Inline-Layouts passen sich natürlich den Stärken von Hochgeschwindigkeits-Bestückungsplattformen an. Maschinen von Herstellern wie JUKI und Hanwha sind für einen kontinuierlichen Betrieb mit hohem Durchsatz ausgelegt und liefern Bauteile bei voller Geschwindigkeit und minimaler Unterbrechung.
Wenn die Produkttypen bei längeren Auflagen unverändert bleiben, ermöglicht der gleichmäßige Materialfluss einer Inline-Linie, dass diese Plattformen nahezu an ihrem optimalen Leistungsbereich arbeiten. Die Umrüsthäufigkeit ist niedrig, die Feeder-Konfigurationen bleiben stabil und die Bestückgeschwindigkeit wird zu einem echten Vorteil und nicht zu einer theoretischen Spezifikation.
In diesem Szenario können Inline-Layouts mit relativ einfacher Zeilensteuerung maximale Leistung liefern.
Die gleiche enge Kopplung, die eine hohe Geschwindigkeit ermöglicht, birgt auch ein grundlegendes Risiko. Da alle Maschinen direkt miteinander verbunden sind, wirkt sich ein Stopp an einem einzelnen Prozesspunkt sofort auf die gesamte Linie aus.
Ein Feederfehler, routinemäßige Wartungsarbeiten oder eine geringfügige Anpassung an einer Maschine können zum Stillstand der gesamten Linie führen. Puffers bieten in dieser Konfiguration nur begrenzten Schutz, da es kaum eine physische oder logische Trennung zwischen den Prozessen gibt. Mit zunehmender Produktionskomplexität können selbst kleine und häufige Unterbrechungen die Gesamteffizienz erheblich beeinträchtigen.
Diese strukturelle Anfälligkeit wird in Fabriken mit einem großen Produktmix, häufigen Umrüstungen oder einer begrenzten Toleranz für Ausfallzeiten noch ausgeprägter – Bedingungen, denen viele Betriebe erst nach längerem Betrieb der Linie ausgesetzt sind.

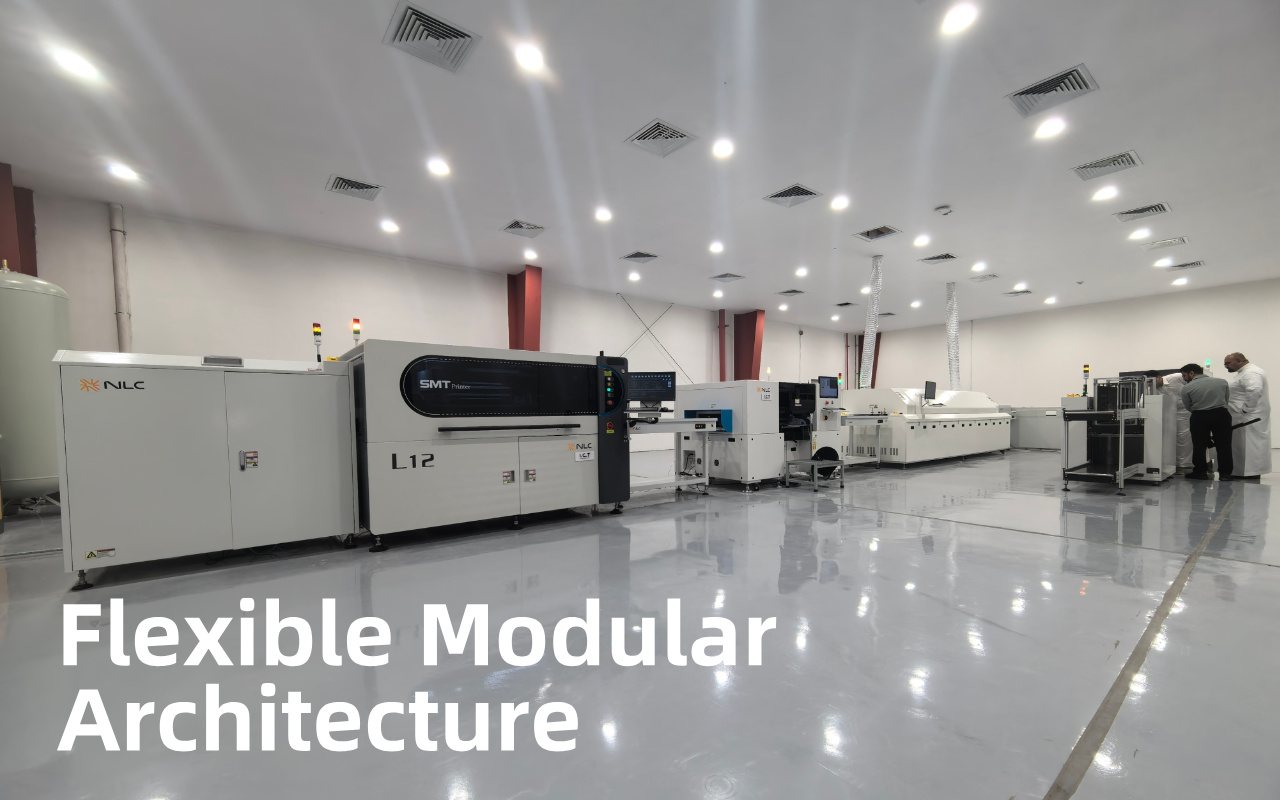

Ein modulares SMT-Linienlayout unterteilt die Produktionslinie in mehrere Funktionsabschnitte, die durch kurze Förderbänder oder Puffereinheiten verbunden sind. Im Gegensatz zu Inline-Layouts, die sich wie ein einziges kontinuierliches System verhalten, sind modulare Konfigurationen so konzipiert, dass sie Variationen tolerieren. Jeder Abschnitt arbeitet mit einem gewissen Grad an Unabhängigkeit, so dass die Strecke Störungen absorbieren kann, ohne sofort einen vollständigen Stopp zu erzwingen.
Bei dieser Designphilosophie steht die Belastbarkeit über der absoluten Geschwindigkeit. Wenn sich die Produktionsbedingungen weiterentwickeln, bieten modulare Layouts eine tolerantere Struktur, die sich ohne ständige Neuausrichtung anpassen lässt.
In einem modularen Aufbau werden Lotpastendruck, Platzierung, Reflow und Inspektion als separate Prozessmodule behandelt. Diese Module sind miteinander verbunden, aber nicht fest miteinander verbunden. Wenn in einem Abschnitt ein Problem auftritt – etwa bei der Einstellung eines Feeders oder einer Inspektionsabstimmung – sind die Auswirkungen auf den Rest der Linie begrenzt.
Puffers zwischen Modulen halten vorübergehend PCBs, während das Problem behoben ist, sodass Upstream-Prozesse weiter ausgeführt werden können. Diese Trennung verhindert, dass sich kleine Störungen auf die gesamte Linie auswirken und kleinere Ereignisse zu vollständigen Produktionsausfällen führen.
Im Laufe der Zeit verbessert diese halbunabhängige Struktur die Betriebsstabilität erheblich, insbesondere in Umgebungen mit häufigen Anpassungen.
Puffers im modularen Aufbau leisten mehr als nur Ladentafeln. Sie wirken als Stoßdämpfer für das Produktionssystem. Kurze Downstream-Unterbrechungen erzwingen keine sofortigen Upstream-Abschaltungen mehr, und die Wiederherstellung nach einem Stopp erfolgt schneller und vorhersehbarer.
Auch kurze Förderstrecken zwischen den Modulen spielen eine entscheidende Rolle. Sie vereinfachen die physische Trennung zwischen Prozessen und erleichtern das Einsetzen, Entfernen oder Neupositionieren von Geräten, ohne die gesamte Linie neu bearbeiten zu müssen. Anstatt den Materialfluss neu zu gestalten, können Änderungen auf ein einzelnes Modul beschränkt werden.
Diese Kombination aus Puffern und kurzen Verbindungen ermöglicht es modularen Linien, den Durchsatz auch dann aufrechtzuerhalten, wenn die Bedingungen nicht ideal sind.
Die Inspektionsanforderungen nehmen im Laufe der Zeit tendenziell zu. Zusätzliche SPI-, AOI- oder selektive Röntgenschritte werden häufig eingeführt, wenn die Qualitätsstandards verschärft werden oder die Produktkomplexität zunimmt. Modulare Layouts sind für diese Entwicklung von Natur aus gut geeignet.
Da die Module über flexible Schnittstellen miteinander verbunden sind, können Inspektionsplattformen mit minimaler Unterbrechung hinzugefügt oder neu positioniert werden. Moderne Systeme – wie die von I.C.T – sind so konzipiert, dass sie sich problemlos in modulare Linien integrieren lassen, sodass Inspektionsschritte dort eingefügt werden können, wo sie den größten Nutzen bringen, ohne dass ein kompletter Linienumbau erforderlich ist.
Infolgedessen erfordern Inspektions-Upgrades in modularen Konfigurationen in der Regel weit weniger Ausfallzeiten und technischen Aufwand als in eng gekoppelten Inline-Layouts. AOI ist einer der am häufigsten hinzugefügten oder neu positionierten Inspektionsschritte, wenn sich die Produktanforderungen weiterentwickeln, insbesondere wenn Sie mehr Varianten, strengere Verarbeitungsregeln oder kundenspezifische Qualitätstore einführen. Ein klareres Verständnis der Funktionsweise von AOI in der PCB-Assembly erleichtert die Entscheidung, wo modulare Verbindungspunkte und Pufferkapazität von Anfang an reserviert werden sollten.

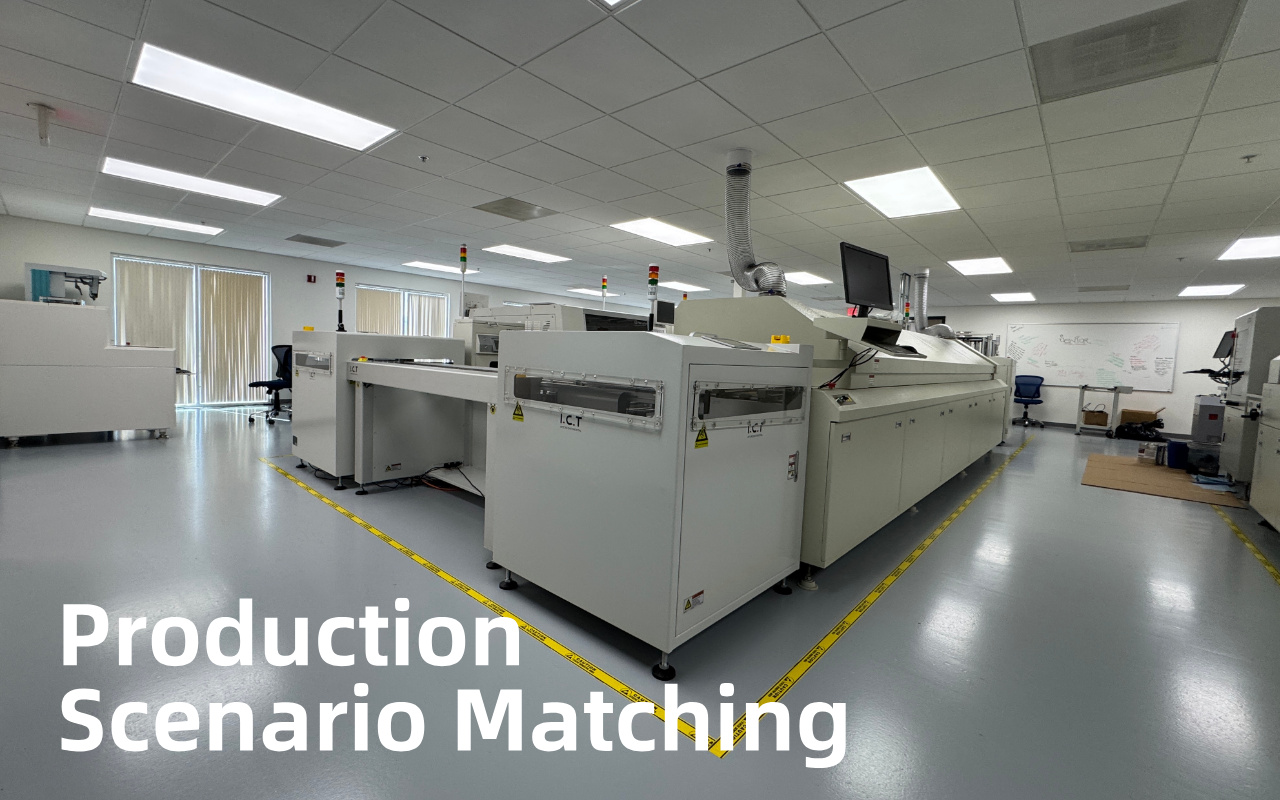

Es gibt kein allgemein „richtiges“ SMT Zeilenlayout. Die richtige Wahl hängt davon ab, wie Ihre Fabrik heute tatsächlich funktioniert – und wie sie sich in den nächsten Jahren voraussichtlich verändern wird. Die Betrachtung realer Produktionsszenarien macht die Unterschiede zwischen Inline- und Modullayouts deutlich deutlicher als abstrakte Vergleiche.
Umgebungen mit hohem Mix und geringem Volumen stellen einen ständigen Druck auf die Linienflexibilität dar. Häufige Produktwechsel, unterschiedliche Platinengrößen und unterschiedliche Komponentensätze machen die Umstellungseffizienz von entscheidender Bedeutung.
Unter diesen Bedingungen sind modulare Layouts in der Regel leistungsfähiger. Teams können in einem Modul Zuführungen vorbereiten, Programme anpassen oder Inspektionseinstellungen optimieren, während andere Abschnitte weiterlaufen. Ausfallzeiten sind eher lokal als global. Im Gegensatz dazu sind bei Inline-Layouts häufig komplette Linienstopps für Umrüstungen erforderlich, wodurch kurze Rüstarbeiten zu längeren Produktionsausfällen führen.
Mit zunehmender Produktvielfalt wird dieser Unterschied auch in der Tagesleistung immer deutlicher sichtbar.
Wenn sich die Produktion auf ein oder zwei Produkte mit langen, ununterbrochenen Auflagen konzentriert, zeigen Inline-Layouts ihre Stärken. Der kontinuierliche Fluss minimiert die Handhabung und die Linie kann für maximalen Durchsatz fein ausbalanciert werden.
In diesem Szenario arbeiten Hochgeschwindigkeits-Bestückungsplattformen wie Hanwha nahezu unter optimalen Bedingungen. Umstellungen sind selten, die Feeder-Konfigurationen bleiben stabil und die Kosten pro bestückter Platine sind in der Regel niedriger als bei stärker segmentierten Layouts.
Inline funktioniert am besten, wenn Variabilität bewusst aus dem System ausgeschlossen wird. Viele Unterhaltungselektronikprogramme belohnen eine stabile Ausführung mit hohem Volumen, bei der Betriebszeit, Taktkonsistenz und Kosten pro Platine das Entscheidungsmodell dominieren. Wenn dies Ihrer Produktionsrealität entspricht, können Sie anhand der typischen Spezifikation von SMT-Linien für Unterhaltungselektronik feststellen, ob ein Inline-Layout auch bei steigenden Mengen effizient bleibt.
In Regionen mit hohen Arbeitskosten werden Ausfallzeiten schnell teuer. Wenn eine Linie stoppt, warten Bediener, Techniker und Vorgesetzte oft untätig, während Probleme gelöst werden.
Modulare Layouts tragen dazu bei, diese versteckten Kosten zu reduzieren, indem sie die Anzahl der Unterbrechungen begrenzen. Wartungsarbeiten, Anpassungen oder kleinere Probleme in einem Modul führen nicht zwangsläufig zum Stillstand der gesamten Linie. Inline-Layouts hingegen erfordern eine nahezu perfekte Ausgewogenheit und Zuverlässigkeit, um kostspielige Leerlaufzeiten für die gesamte Belegschaft zu vermeiden.
Für viele europäische Fabriken kann diese Belastbarkeit die reinen Geschwindigkeitserwägungen überwiegen. In Europa werden Layoutentscheidungen häufig nicht nur von den Arbeitskosten, sondern auch von Zuverlässigkeit und Prüfungserwartungen bestimmt – insbesondere bei Automobil- und Industrieprogrammen.
Wenn Sie eine Produktion mit höherer Zuverlässigkeit anstreben, liefert SMT die Linienplanung für die Automobilelektronik einen nützlichen Kontext dazu, warum Inspektionserweiterung, Rückverfolgbarkeit und Prozessstabilität dazu neigen, die Layoutstrategie frühzeitig zu beeinflussen.
Inspektionsanforderungen bleiben selten statisch. In vielen Fabriken ist der erste Inspektionsschritt, der hinzugefügt oder verbessert wird, die Lotpasteninspektion, da sie nachgelagerte Fehler verhindert und Nacharbeitsschleifen reduziert. Wenn Sie verstehen, wie SPI-Maschinen in SMT-Linien typischerweise platziert und verwendet werden, können Sie vorhersagen, ob Ihr Layout neue Inspektionsschritte sauber akzeptiert – oder später störende Nacharbeiten erforderlich macht. Da sich die Qualitätsstandards verschärfen und die Produkte komplexer werden, werden häufig zusätzliche SPI-, AOI- oder Röntgenschritte eingeführt.
Modulare Layouts sind für diese Entwicklung von Natur aus besser geeignet. Der vorhandene Pufferraum und die flexiblen Verbindungen ermöglichen das Hinzufügen oder Neupositionieren von Inspektionsgeräten mit begrenzten Unterbrechungen. Inline-Layouts erfordern unter Umständen erhebliche Überarbeitungen der Förderbänder und eine Neuausrichtung der Linie, um neue Maschinen unterzubringen, wodurch Qualitätsverbesserungen zu großen technischen Projekten werden.
Wenn die Inspektionserweiterung mittelfristig Teil Ihres Plans ist, wird die Flexibilität des Layouts zum entscheidenden Faktor.

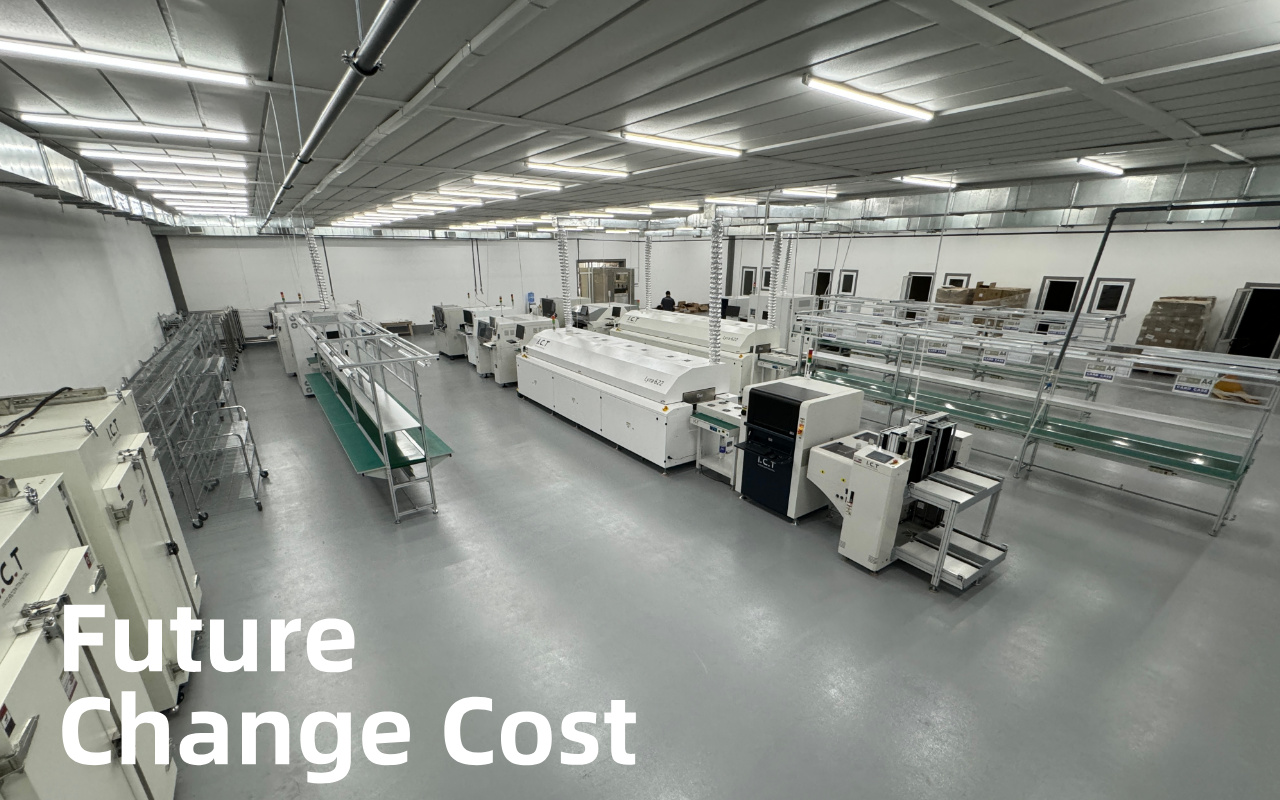

Wenn Teams SMT-Leitungslayouts vergleichen, liegt der Fokus häufig auf der Anfangsinvestition und der Installationsgeschwindigkeit. Was häufig unterschätzt wird, ist, wie viel zukünftige Veränderungen kosten werden – an Zeit, Arbeit und Produktionsausfällen. Layoutentscheidungen bestimmen, ob Erweiterungen und Modifikationen routinemäßige Anpassungen oder disruptive Projekte sind, die wochenlange Produktionskapazität verbrauchen.
Wenn Sie eine Erweiterung planen, ist es hilfreich, über den Umzug physischer Geräte hinauszudenken. Viele Fabriken bereiten sich auch auf eine höhere Automatisierungsreife vor, bei der Daten, Rückverfolgbarkeit und adaptive Steuerung Teil der Produktionsstrategie werden. Wenn Sie untersuchen, wie die „Lights-out-Fertigung“ in der Praxis aussieht und welche Anforderungen sie an Ihre Linienarchitektur stellt, lohnt es sich, dies im Rahmen Ihrer langfristigen Layout-Entscheidung zu prüfen.
Im Laufe der Lebensdauer einer Fabrik übersteigen diese versteckten Kosten häufig den ursprünglichen Preisunterschied zwischen den Layoutoptionen.
Das Hinzufügen einer einzelnen Maschine ist eine häufige Anforderung, sei es für zusätzliche Inspektion, Pufferung oder Kapazitätsentlastung. Bei Inline-Layouts umfasst dies typischerweise das Abschneiden von Förderbändern, das Versetzen mehrerer Maschinen und die Neuausrichtung des gesamten Flusses. Selbst eine gut geplante Änderung kann tage- oder manchmal wochenlange Ausfallzeiten zur Folge haben.
Bei modularen Aufbauten werden neue Maschinen als zusätzliche Abschnitte hinzugefügt. Bestehende Module bleiben weitgehend unangetastet und die Integration erfolgt lokal. In vielen Fällen können Installation und Inbetriebnahme innerhalb weniger Stunden abgeschlossen werden, sodass die Produktion schnell und mit minimalem Durchsatzverlust wieder aufgenommen werden kann.
Der Unterschied ist nicht theoretisch – er zeigt sich direkt in Lieferplänen und Kundenverpflichtungen.
Große Geräte wie Drucker und Reflow-Öfen gehören zu den am schwierigsten zu verlagernden Elementen. In Inline-Konfigurationen erfordert der Transport einer dieser Maschinen oft die Trennung mehrerer vor- und nachgelagerter Prozesse, die Neuausrichtung der Förderer und die Wiederherstellung des Liniengleichgewichts von Grund auf.
Modulare Designs reduzieren diese Auswirkungen, indem sie wichtige Geräte in definierten Abschnitten isolieren. Ein Drucker oder Ofen kann neu positioniert oder ausgetauscht werden, ohne dass ein kompletter Anlagenabbau erforderlich ist. Der Arbeitsaufwand ist geringer, der Neustart erfolgt schneller und das Risiko der Einführung neuer Instabilität wird deutlich verringert.
Mit der Weiterentwicklung von Fabriken wird diese Flexibilität immer wertvoller. Reflow-Öfen lassen sich nicht nur physisch nur schwer versetzen, sie werden auch zu zentralen Datenknoten, wenn Sie sich auf die Rückverfolgbarkeit und die Integration in intelligente Fabriken konzentrieren.
Wenn Ihre Roadmap Rezepturkontrolle, Profilierungsdisziplin und Konnektivität umfasst, hilft Ihnen das Verständnis der Industrie 4.0-Reflow-Integration bei der Beurteilung, ob Ihr Layout saubere Upgrades unterstützt, ohne eine größere Umstrukturierung der Linie zu erzwingen.
Die Bestückungstechnik steht nicht still. Wenn Plattformen mit höherer Geschwindigkeit oder höherer Genauigkeit verfügbar werden, möchten viele Fabriken schrittweise aufrüsten, anstatt die gesamte Linie neu aufzubauen.
Bei eng gekoppelten Inline-Layouts erfordert ein Upgrade auf schnellere Platzierungsplattformen – wie neuere Modelle von JUKI oder Hanwha – oft eine völlige Neubewertung der Linienbalance. Nachgelagerte Prozesse müssen möglicherweise gleichzeitig aktualisiert werden, um neue Engpässe zu vermeiden, die zu höheren Kosten und Unterbrechungen führen.
Modulare Layouts ermöglichen einen stufenweisen Ansatz. Ein Platzierungsmodul kann zunächst aufgerüstet werden, während andere Abschnitte in ihrem bisherigen Tempo weiterarbeiten. Die Investitionen werden über die Zeit verteilt und Leistungsverbesserungen werden eingeführt, ohne die gesamte Linie zu destabilisieren.

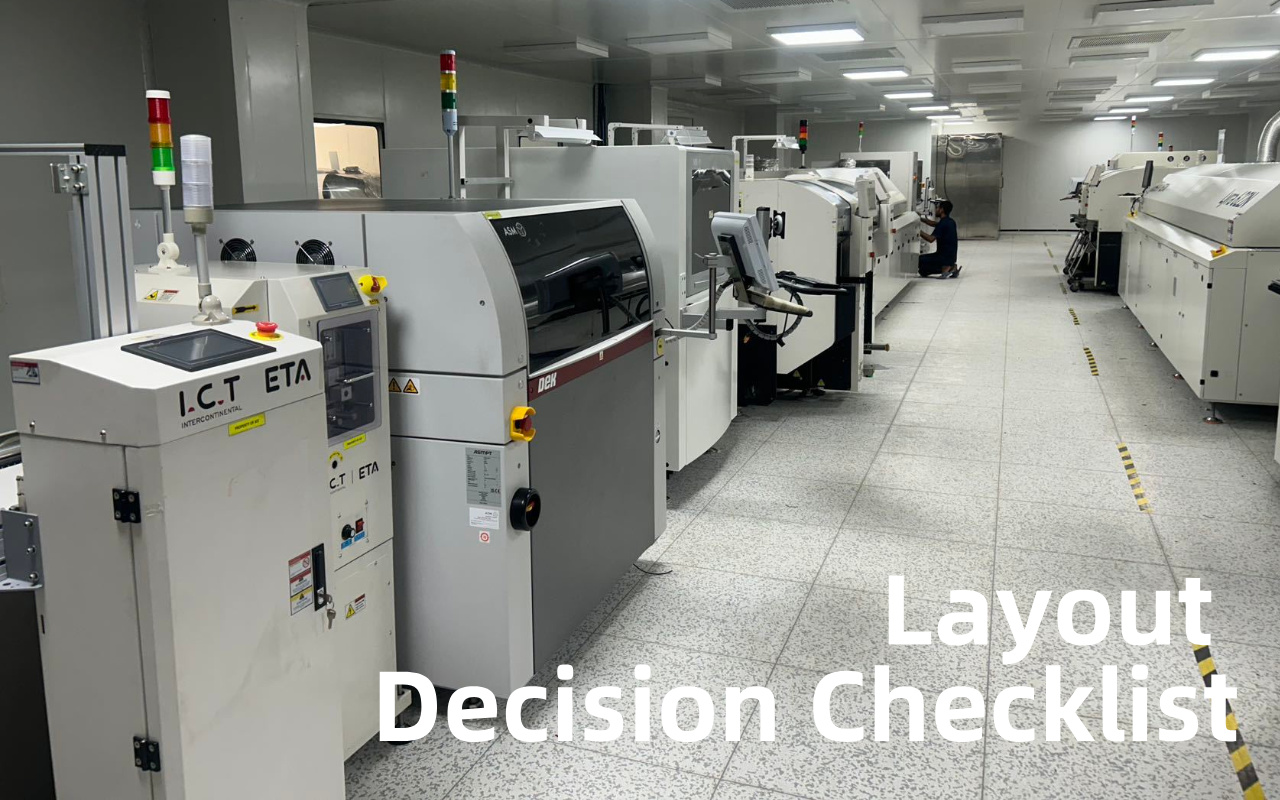

Bevor Sie sich auf ein SMT-Zeilenlayout festlegen, sollten Sie einen Schritt zurücktreten und Ihre Situation ehrlich beurteilen. Diese Checkliste soll Ihnen dabei helfen, Ihre tatsächlichen betrieblichen Anforderungen mit den Stärken und Risiken der einzelnen Layoutoptionen zu vergleichen. Es gibt keine richtigen oder falschen Antworten – nur sicherere und riskantere Entscheidungen basierend auf Ihrem Kontext.
Beginnen Sie mit Ihrem Produktmix. Wenn Sie viele verschiedene Platinen in kleinen Chargen zusammenbauen und die Produkte häufig wechseln, bieten modulare Layouts im Allgemeinen eine sicherere Betriebsspanne. Umstellungen können isoliert erfolgen und Rüstarbeiten erfordern nicht immer den Stopp der gesamten Linie.
Wenn sich Ihre Produktion auf eine kleine Anzahl von Produkten mit langen, ununterbrochenen Auflagen konzentriert, können Inline-Layouts eine sehr gute Leistung erbringen. Der Schlüssel ist Konsistenz. Je mehr Variationen Sie einführen, desto mehr Gewicht legen Sie auf eine eng gekoppelte Linie.
Überlegen Sie als Nächstes, wie stabil Ihr Produktionsvolumen in den kommenden Jahren voraussichtlich sein wird. Inline-Layouts sind am effektivsten, wenn die Lautstärke im Laufe der Zeit vorhersehbar und ausgeglichen bleibt. Sie belohnen Stabilität mit hoher Effizienz.
Wenn die Nachfrage ungewiss ist, wächst oder eine Verschiebung hin zu einem höheren Produktmix zu erwarten ist, bewältigen modulare Layouts diese Änderungen eleganter. Sie ermöglichen Kapazitäts- und Prozessanpassungen, ohne eine komplette Neugestaltung der Linie zu erzwingen.
Layoutentscheidungen spiegeln auch wider, wie viel Flexibilität Sie sich finanziell bewahren möchten. Wenn Sie zukünftige Ausfallzeiten, Umzugskosten oder wiederholte technische Arbeiten nur begrenzt tolerieren können, helfen modulare Layouts dabei, diese Kosten über die Lebensdauer der Fabrik zu minimieren.
Wenn Sie bereit sind, im Vorfeld mehr zu investieren und mit geringem Bedarf für zukünftige Änderungen rechnen, können Inline-Layouts unter stabilen Bedingungen niedrigere Kosten pro Platine liefern. Der Nachteil ist später eine geringere Flexibilität.
Die Inspektionsanforderungen nehmen im Laufe der Zeit selten ab. Wenn Ihre Roadmap mehrere AOI-, SPI- oder Röntgenschritte umfasst – entweder jetzt oder in naher Zukunft – vereinfachen modulare Layouts die Integration und reduzieren Unterbrechungen.
Wenn der Inspektionsbedarf minimal ist und sich wahrscheinlich nicht erhöht, bleiben Inline-Layouts unkompliziert und effizient. Je mehr Inspektionen Sie hinzufügen, desto wertvoller wird die Layoutflexibilität.
Bewerten Sie abschließend die Erfahrung Ihres Teams. Inline-Layouts erfordern einen disziplinierten Betrieb, eine schnelle Fehlerbehebung und eine effiziente Durchführung von Umstellungen. Teams mit starker Prozesskontrolle und klaren Routinen können in diesen Umgebungen erfolgreich sein.
Wenn Ihr Team weniger Erfahrung mit der Bewältigung häufiger Stopps oder komplexer Umstellungen hat, bieten modulare Layouts eine tolerantere Struktur. Sie reduzieren die Auswirkungen menschlicher Fehler und beschleunigen die Wiederherstellung, wenn Probleme auftreten.
Das Inline-Layout zeichnet sich durch stabile, hochvolumige Läufe mit kontinuierlichem Fluss und Hochgeschwindigkeitsplatzierung wie JUKI und Hanwha aus. Das modulare Layout bietet eine bessere Widerstandsfähigkeit gegenüber Änderungen, High-Mix-Low-Volume und zukünftige Erweiterungen mit einfacherer Integration von I.C.T-Inspektion und Puffern. Die richtige Wahl hängt vom Produktmix, der Volumenstabilität, den Inspektionsplänen und der Toleranz für zukünftige Änderungskosten ab – nicht nur vom anfänglichen Platzbedarf oder Preis. Nutzen Sie die 5-Punkte-Checkliste passend zu Ihrer realen Situation und vermeiden Sie später teure Nacharbeiten.
Kontaktieren Sie unser Team unter market@smt11.com für eine kostenlose Layoutüberprüfung oder Hilfe bei der Auswahl der richtigen Konfiguration für Ihre nächste SMT-Linie.
Ja, aber es ist teuer und langsam. Inline-Linien haben enge Verbindungen, daher bedeutet die Umstellung auf Modularität, Förderbänder zu kürzen, Puffer hinzuzufügen und alles neu auszubalancieren. Viele Fabriken verbringen Monate damit und verlieren während der Umstellung die Produktion. Wenn Sie der Meinung sind, dass Flexibilität später wichtig ist, ist es besser, sich von Anfang an für modular zu entscheiden. Inline-zu-Modular-Konvertierungen kosten oft mehr als der erste Aufbau von Modulen, da Sie für einige Arbeiten doppelt bezahlen.
Nicht immer. Modular benötigt zu Beginn mehr Förderbänder und Puffer, daher können die Anschaffungskosten je nach Leitungslänge 10–30 % höher sein. Aber Inline spart nur dann Geld, wenn Sie nie viel ändern. Wenn Sie später Maschinen oder Produkte hinzufügen, amortisiert sich Modular in der Regel schnell, da Änderungen weniger Zeit und Arbeit kosten. In Fabriken mit hohem Mix oder Wachstum sind die modularen Gesamtkosten über 3–5 Jahre oft niedriger.
Beide funktionieren in beiden Layouts, da JUKI und Hanwha von hoher Qualität sind. Inline eignet sich am besten für ein stabiles hohes Volumen, da ihre Geschwindigkeit dem kontinuierlichen Fluss entspricht. Modular ist besser, wenn Sie die Einstellungen häufig ändern – unterschiedliche Feeder-Einstellungen oder -Geschwindigkeiten können unabhängiger ausgeführt werden. Viele Fabriken kombinieren erfolgreich beide Marken in modularen Linien, indem sie Puffer verwenden, um geringfügige Geschwindigkeitsunterschiede auszugleichen.
Bei kleinem Raum wird die Inline-Technik vorangetrieben, da ein gerader Weg und weniger Förderband erforderlich sind. Mit kürzeren Puffern und kompakten Abschnitten passt das Modulmodul aber auch in kleine Räume. Wenn der Platz sehr knapp ist und Sie nur wenige Änderungen erwarten, ist Inline praktisch. Wenn Sie das Hinzufügen von Inspektionen oder Produkten planen, bietet Modular auch in kleinen Bereichen noch mehr Wert, da später große Störungen vermieden werden.
Die Länge von Puffer hängt von Ihrem längsten erwarteten Stopp ab. Bei den meisten Linien reichen 1–2 Meter pro kritischer Station (z. B. Platzierung oder Inspektion) aus, um Nachladungen der Zuführungen oder kleinere Staus (5–15 Minuten) aufzufangen. Fügen Sie mehr hinzu, wenn Sie häufig lange Stopps einlegen oder hochwertige Boards nicht warten können. Test mit realen Läufen: zu wenig Puffer führt zu Backups; Zu viel verschwendet Platz. Beginnen Sie mit einem Durchschnitt von 1,5 Metern und passen Sie ihn nach den ersten Monaten an.
