Hochdichte PCB-Baugruppen und eine extreme Miniaturisierung der Komponenten bis hin zu den metrischen Größen 01005 und 0201 lassen in der Fabrikhalle keinen Spielraum für Fehler. Strenge Compliance-Standards in den Bereichen Automobil, Luft- und Raumfahrt sowie Medizin haben die Null-Fehler-Fertigung von einem Wettbewerbsvorteil zu einer strengen Grundanforderung gemacht. Hersteller kämpfen ständig darum, die Prüfgeschwindigkeit mit absoluter Genauigkeit in Einklang zu bringen. Durch die Einhaltung der Linientaktzeit bleiben die Produktionsquoten auf Kurs, aber die Eliminierung von Ausfallraten und die Minimierung falscher Anrufe, die zu Engpässen an manuellen Nacharbeitsstationen führen, sind für den Gesamtertrag gleichermaßen wichtig.
Die Bewertung des optimalen automatisierten optischen Inspektionssystems (AOI) erfordert, weit über die grundlegenden Angaben in Datenblättern hinauszugehen. Produktionsingenieure müssen technische Realitäten, physische Platzbedarfsbeschränkungen und tatsächliche Durchsatzkapazitäten analysieren. In dieser Analyse werden die Produktionskompromisse zwischen zwei Branchenführern aufgeschlüsselt. Wenn Sie die Nuancen einer Koh Young vs. MEK AOI-Maschinenbereitstellung verstehen , erhalten Sie die nötige Klarheit, um Ihre oberflächenmontierten Technologielinien (SMT) für 2026 und darüber hinaus zu optimieren.
Messung vs. Inspektion: Koh Young verlässt sich bei der absoluten Messung auf echte 3D-Profilometrie (Moiré-Interferometrie) und ist damit der Goldstandard für komplexe, hochzuverlässige SMT-Linien.
Vielseitigkeit vs. Spezialisierung: MEK bietet hochflexible 5D/3D-Systeme mit außergewöhnlicher Mehrwinkelbeleuchtung, was einen großen Vorteil bei Mixed-Technology-Boards (SMT und THT) bietet.
Durchsatz-Realitäten: Während MEK häufig eine schnellere Rohbilderfassung ermöglicht, reduziert die KI-gesteuerte Fehlerfilterung von Koh Young die Zeit für die sekundäre manuelle Überprüfung drastisch, was oft zu einem höheren effektiven Liniendurchsatz führt.

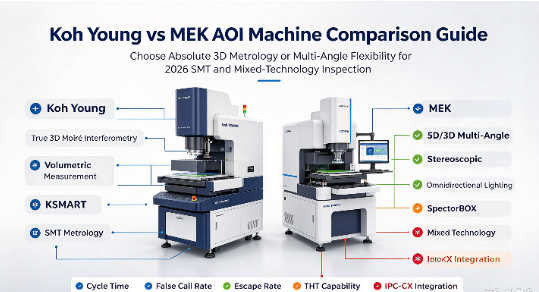

Vergleich der Flaggschiff-Modelle: Bei der Bewertung kommt es oft darauf an, Koh Youngs Zenith-Serie (z. B. Zenith 2, Zenith Alpha) mit den modularen ISO-Spector- und SpectorBOX-Systemen von MEK zu vergleichen.
Kosten-Leistungs-Verhältnis: MEK bietet in der Regel einen geringeren anfänglichen Investitionsaufwand und eine schnellere Bereitstellung für High-Mix/Low-Volume-Umgebungen (HMLV), während die höhere Anfangsinvestition von Koh Young durch eine bessere Ertragssicherung in High-Volume/Low-Mix-(HVLM) oder geschäftskritischen Anwendungen ausgeglichen wird.
Inhaltsverzeichnis
Herkömmliche 2D-AOI-Systeme prüfen nur die X- und Y-Achsen, daher übersehen sie möglicherweise höhenbezogene Fehler und können durch PCB-Farben oder reflektierende Komponenten beeinträchtigt werden. True 3D AOI fügt eine Z-Achsen-Messung hinzu, um abgehobene Leitungen, Koplanaritätsprobleme und Lotvolumendefekte zu erkennen. Es bietet genauere Messungen für komplexe und hochdichte PCB-Baugruppen.

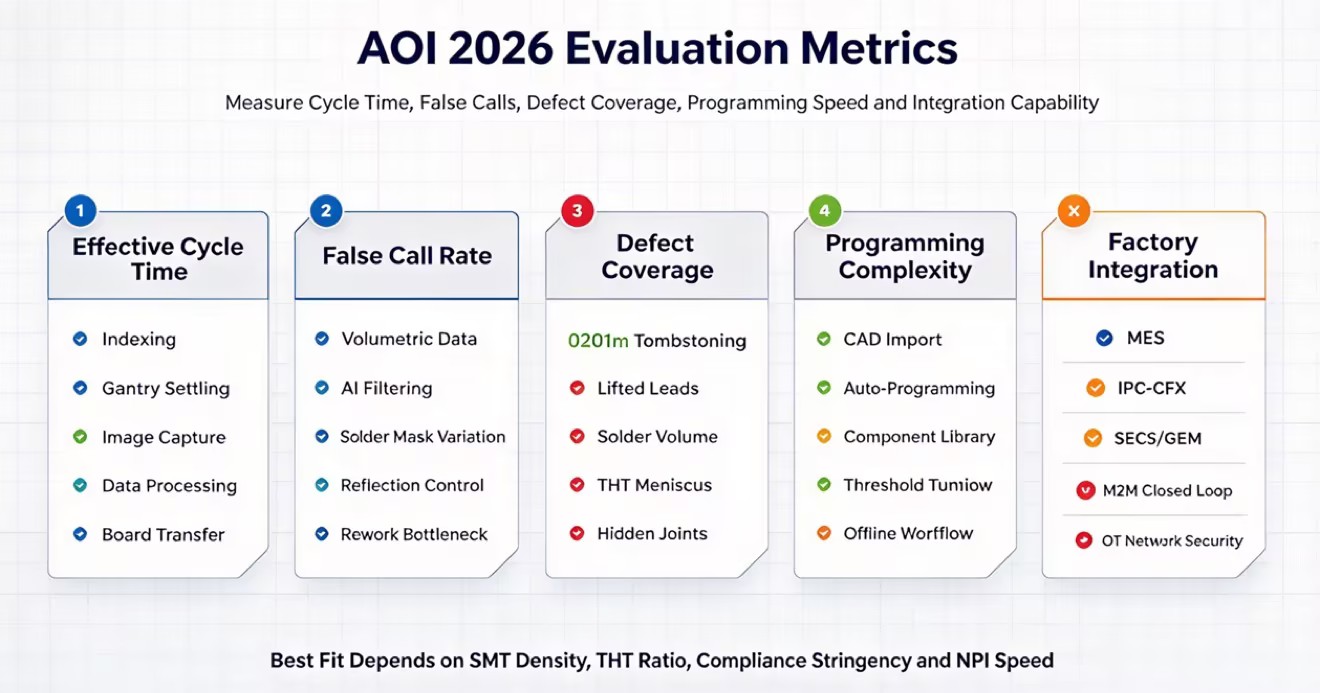

AOI Die Geschwindigkeit hängt nicht nur von der Scanzeit der Kamera ab. Das Laden der Platine, das Spannen, die Portalbewegung, die Bilderfassung, die Datenverarbeitung und der Platinentransfer wirken sich alle auf die Gesamtzykluszeit aus. Auch falsche Anrufe können die Produktion verlangsamen, da die Bediener sie manuell überprüfen müssen. Ein gutes AOI-System sollte eine schnelle Inspektion mit einer geringen Falschmeldungsrate vereinen.
Moderne AOI-Systeme nutzen KI, um Fehler zu erkennen und Prozessänderungen zu identifizieren, bevor sie Qualitätsprobleme verursachen. Durch die Verfolgung von Änderungen der Komponentenposition, des Lotvolumens und der Höhe der Z-Achse kann die KI Bediener warnen, wenn die Produktion zu schwächeln beginnt. Edge AI kann diese Daten schnell verarbeiten und Fabriken dabei helfen, die Qualitätskontrolle zu verbessern, ohne die Produktionslinie zu verlangsamen.
Koh Young nutzt die Mehrweg-Moiré-Technologie, um PCB-Komponenten aus mehreren Winkeln zu prüfen und so Schatten durch hohe Komponenten zu reduzieren. Es erstellt 3D-Daten zur Messung von Höhe, Fläche und Volumen von Bauteilen und Lötstellen. Dies hilft bei der Erkennung kleiner Defekte auf dichten PCBs und unterstützt die Prüfung auf der Grundlage von IPC-Standards.
Die Koh Young Zenith-Serie umfasst Zenith 2, Zenith Alpha und Zenith UHS für unterschiedliche Inspektionsanforderungen. Die optischen Auflösungen reichen von 15 µm bis 10 µm, wobei die 10 µm-Option für kleine metrische 0201-Komponenten und Mikro-BGAs konzipiert ist. Hochauflösende Kameras und starre Portalsysteme tragen außerdem dazu bei, eine stabile 3D-Inspektion bei hohen Geschwindigkeiten aufrechtzuerhalten.
Die Softwareintegration ist ein Hauptunterscheidungsmerkmal für jede Koh Young AOI-Maschine . Das KSMART-Software-Ökosystem bietet einen zentralen Hub für das werksweite Qualitätsmanagement. Das KI-gestützte Tool Koh Young Auto Programming (KAP) reduziert den Zeitaufwand für die Einrichtung neuer Board-Profile drastisch. KAP erkennt Bauteile automatisch anhand von CAD-Daten und wendet die richtigen Prüfparameter auf Basis einer umfangreichen zentralen Datenbank an.
Darüber hinaus ermöglicht die Machine-to-Machine (M2M)-Konnektivität dem System, Echtzeit-Messdaten an Lotpasten-Inspektionssysteme (SPI) und Pick-and-Place-Maschinen zurückzugeben. Diese geschlossene Kommunikation korrigiert Platzierungsversätze und Pastenvolumenabweichungen automatisch im laufenden Betrieb. Wenn AOI eine konsistente Platzierungsverschiebung erkennt, sendet es einen Offset-Befehl direkt an den Mounter und behebt das Problem ohne menschliches Eingreifen.
Koh Young-Systeme gedeihen in Null-Toleranz-Fertigungssektoren. Die absoluten Messfähigkeiten machen sie zur ersten Wahl für die Automobilelektronik, wo Komponentenausfälle zu katastrophalen Sicherheitsproblemen führen können. Auftragnehmer in der Luft- und Raumfahrt sowie im Verteidigungssektor verlassen sich auf diese Technologie, um strenge behördliche Dokumentationsanforderungen zu erfüllen.
Hersteller medizinischer Geräte nutzen die hochauflösende Messtechnik, um sicherzustellen, dass lebenswichtige Implantate und Monitore einwandfrei funktionieren. Darüber hinaus profitieren mobile PCBA-Einrichtungen mit ultrahoher Dichte von der Fähigkeit des Systems, dicht aneinander gepackte mikroskopische Komponenten ohne Schattenstörungen zu prüfen. Wenn absolute Sicherheit erforderlich ist, liefert echte 3D-Messtechnik die notwendigen objektiven Daten.
MEK nutzt 5D/3D-Bildgebung und Mehrwinkelbeleuchtung für eine flexible PCB-Inspektion. Sein 9-Kamera-System kombiniert eine obere Kamera mit acht seitlichen Kameras, um versteckte Lötstellen, hohe Komponenten, J-Leitungen und Möwenflügel zu inspizieren. Dieses Design hilft dabei, Fehler zu erkennen, die Standard-Top-Down-Kameras möglicherweise übersehen.
Der MEK ISO-Spector M1A kombiniert 3D-Inspektion, KI und Hochgeschwindigkeitsbildverarbeitung. Die SpectorBOX bietet eine flexible Top-Down- oder Bottom-Up-Inspektion für Wellen- und Selektivlötlinien. Sein großer Abstand zur Z-Achse unterstützt auch Platinen mit großen Kondensatoren, Kühlkörpern und anderen hohen Komponenten.
MEK kann sowohl SMT- als auch THT-Baugruppen prüfen und eignet sich daher für Platinen mit gemischten Technologien. Die Bottom-Up-Inspektion hilft dabei, unzureichendes Lot, Brückenbildung, Pin-Loch-Defekte und andere Probleme an wellengelöteten Pins zu erkennen. Seine flexible Beleuchtung verbessert auch die Inspektion rund um große THT-Komponenten.
MEK eignet sich gut für die Produktion mit hohem Mix und geringen Stückzahlen, bei der PCB Designs und Komponententypen häufig wechseln. Sein flexibles Inspektionssystem kann SMT, THT, schwere Kupferplatinen und verschiedene Komponentengrößen verarbeiten. Dies macht es für Auftragsfertiger und die industrielle Elektronikproduktion nützlich.
MEK verwendet Hochgeschwindigkeitskameras, um 2D-/3D-Bilder schnell zu erfassen, was ihm einen Vorteil bei der Rohscangeschwindigkeit verschafft. Koh Young verarbeitet größere 3D-Datensätze aus Moiré-Projektionen, aber neuere GPU- und Edge-KI-Technologie haben die Verarbeitungsgeschwindigkeit verbessert. Beide Systeme können eine effiziente Inspektion komplexer PCB-Baugruppen unterstützen.
Koh Young ist stark in der SMT-Inspektion, da seine 3D-Messung kleine Defekte wie 0201-Grabsteinbildung und Lotvolumenprobleme erkennen kann. MEK funktioniert gut mit THT und hohen Bauteilen, da seine Seitenkameras Anschlüsse, Lötstellen und Bereiche prüfen können, die von Top-Down-Kameras verdeckt werden.
Koh Young nutzt 3D-Höhen- und Volumenmessungen, um Defekte zu identifizieren und Falschmeldungen zu reduzieren. MEK nutzt KI-Algorithmen, um echte Mängel von visuellen Unterschieden zu trennen, die durch PCB Farben oder reflektierende Komponenten verursacht werden. Ziel beider Systeme ist es, Falschmeldungen zu reduzieren und zu verhindern, dass defekte Platinen die Prüfung bestehen.
Koh Young nutzt die KAP-Software, um Prüfprogramme aus CAD-Daten zu erstellen und Prüfparameter automatisch festzulegen. MEK verwendet eine anpassbare Komponentenbibliothek, die Ingenieuren mehr Kontrolle über Beleuchtungs- und Inspektionseinstellungen gibt. Beide Systeme unterstützen die MES-Integration durch SECS/GEM- und IPC-CFX-Standards.
Sowohl Koh Young als auch MEK bieten weltweiten technischen Support und Ersatzteilservices. Koh Young nutzt regionale Supportzentren und Ferndiagnosen, während MEK über regionale Vertriebshändler und Integrationspartner arbeitet. Käufer sollten vor dem Kauf die Reaktionszeiten der lokalen Techniker, die Verfügbarkeit von Ersatzteilen und die Service Level Agreements (SLAs) vergleichen.
Bewertungsdimension | Koh Young | MEK (Marantz) | Operative Auswirkungen |
|---|---|---|---|
Kerntechnologie | Echte 3D-Moiré-Interferometrie | 5D/3D-Mehrwinkel-Stereoskopie | Bestimmt absolute Messung im Vergleich zur visuellen Inspektionsfähigkeit. |
SMT Fehlererfassung | Außergewöhnlich (Mikrokomponenten) | Stark | Entscheidend für mobile und medizinische Anwendungen mit hoher Dichte PCBA. |
THT / Hohe Komponenten | Moderat (Schatteneinschränkungen) | Außergewöhnlich (9-Kamera-System) | Bestimmt die Leistung auf Mixed-Technology- und Industrieplatinen. |
Falsche Anrufrate | Nahezu Null (Volumendaten) | Niedrig (KI-gefiltert) | Wirkt sich direkt auf den Engpass bei der manuellen Nacharbeit und den effektiven Durchsatz aus. |
Programmiermethode | KI-Autoprogrammierung (KAP) | Anpassbare Bibliotheksbasis | Beeinflusst die NPI-Geschwindigkeit (New Product Introduction) und die Bedienerschulung. |
Z-Achsen-Abstand | Standard-SMT-Abstand | Optionen mit hohem Spielraum | Bestimmt die Fähigkeit, Platinen mit massiven Kühlkörpern oder Relais zu prüfen. |
Die zentrale konzeptionelle Entscheidung läuft darauf hinaus, zwischen starrer Prozesssteuerung und agiler Anpassungsfähigkeit zu wählen. Der Einsatz der Technologie von Koh Young bedeutet, sich der absoluten Messtechnik zu verpflichten. Es ist eine Entscheidung, jede physische Dimension einer Platine zu messen, um die Einhaltung strenger Industriestandards zu gewährleisten. Diese strenge Kontrolle ist für Umgebungen erforderlich, in denen ein einzelner Fehler nicht akzeptabel ist, beispielsweise in der Luft- und Raumfahrt oder in der medizinischen Fertigung.
Umgekehrt bedeutet der Einsatz der MEK-Technologie, dass der Flexibilität Priorität eingeräumt wird. Es handelt sich um die Entscheidung, einen äußerst anpassungsfähigen Inspektionsprozess zu entwickeln, der in der Lage ist, unvorhersehbare Produktmischungen, schwere THT Komponenten und unterschiedliche Platinenlayouts zu bewältigen. Hersteller müssen ihre Maschinenauswahl direkt an ihrer vorherrschenden Produktionsrealität ausrichten. Eine Großserienanlage, in der identische Smartphone-Boards betrieben werden, erfordert eine strikte Standardisierung, während ein Auftragsfertiger, der wöchentlich fünfzig verschiedene Produkte herstellt, flexible Fertigungskapazitäten benötigt.
Keine der beiden Maschinen ist in allen Fertigungsumgebungen allgemein überlegen. Die optimale Wahl hängt vollständig von der spezifischen Komplexität der Platine, dem Verhältnis von SMT zu THT Komponenten und der Strenge der Branchen-Compliance-Anforderungen ab. Wählen Sie Koh Young, wenn Ihre Anlage geschäftskritische Leiterplatten mit hoher Dichte produziert, bei denen absolute 3D-Messungen und eine Prozesskontrolle mit geschlossenem Regelkreis zwingend erforderlich sind, um Automobil- oder Medizinstandards zu erfüllen. Wählen Sie MEK, wenn Sie eine Auftragsfertigungsanlage mit hohem Mix an unterschiedlichen Platinentypen und schweren THT-Komponenten betreiben und ein äußerst vielseitiges System benötigen, das schnelle Umrüstungen ermöglicht.
Stellen Sie einen Teststapel Ihrer komplexesten, fehleranfälligen PCB-Baugruppen zusammen, um als Benchmark-Standard zu dienen.
Planen Sie Live-Demonstrationen mit beiden Anbietern, um Ihre Benchmark-Boards auszuführen und die tatsächlich erforderliche Programmierzeit aufzuzeichnen.
Messen Sie die Falschanruf- und Escape-Rate während des Live-Tests, um den tatsächlichen effektiven Durchsatz für Ihren spezifischen Produktmix zu berechnen.
Überprüfen Sie Ihre Fabrikfläche und Netzwerkinfrastruktur, um die Kompatibilität mit der physischen Stellfläche und den MES-Integrationsanforderungen der ausgewählten Maschine sicherzustellen.
A: Koh Young nutzt Mehrwege-Moiré-Interferometrie, um absolute 3D-Volumenmessungen aller Komponenten und Lötstellen zu erfassen. MEK setzt vielseitige stereoskopische 5D/3D-Mehrwinkelkamerasysteme ein, die sich hervorragend für die Inspektion komplexer Geometrien und versteckter Verbindungen mit omnidirektionaler Beleuchtung eignen.
A: MEK bietet im Allgemeinen eine bessere Leistung für THT-Anwendungen. Ihre Systeme bieten Bottom-Up-Inspektionsoptionen, Modularität für Wellenlötlinien und Mehrwinkel-Seitenkameras mit großem Abstand, die hohe Komponenten und schwere Industriesteckverbinder ohne Schattenstörungen prüfen.
A: Ja. Beide Marken unterstützen vollständig moderne Fabrikintegrationsstandards, einschließlich der Protokolle IPC-CFX und SECS/GEM. Sie ermöglichen eine nahtlose Maschine-zu-Maschine-Kommunikation und ermöglichen es dem AOI, Echtzeitdaten an die Lotpasteninspektions- und Bestückungsgeräte zurückzugeben.
A: Ja. Während sie stereoskopische Bildgebung statt absoluter Moiré-Messtechnik verwenden, erkennen ihre fortschrittlichen Algorithmen und hochauflösenden Top-Down-Kameras Mikrodefekte, Tombstoning und Brückenbildung auf dicht gepackten oberflächenmontierten Baugruppen genau.
A: Koh Young minimiert Falschmeldungen, indem es sich auf strenge, objektive volumetrische Messungen und nicht auf visuelle Interpretationen verlässt. MEK reduziert Falschmeldungen durch den Einsatz fortschrittlicher Filteralgorithmen, die lernen, zwischen tatsächlichen Strukturfehlern und harmlosen visuellen Anomalien wie unterschiedlichen Farben der Lötstoppmaske zu unterscheiden.
