Die regelbasierte automatisierte optische Inspektion (AOI) schlägt auf modernen PCBA-Linien mit hoher Dichte fehl. Bei der Inspektion von 01005-Komponenten oder dicht gepackten BGA-Platinen können Sie sich nicht auf statische Schwellenwerte verlassen. Die KI-gesteuerte Fehlererkennung ist die Grundvoraussetzung für jeden ernsthaften Betrieb der Oberflächenmontagetechnologie (SMT). Hohe Falschanrufraten und lange manuelle Überprüfungszeiten beeinträchtigen die Leitungsgeschwindigkeit. Sie zerstören die Ertragsspanne und überlasten die Bediener, was direkt zu sekundären Inspektionsfehlern führt.
Produktionsleiter stehen in der Fabrikhalle einem ständigen Kampf gegenüber. Herkömmliche deterministische Algorithmen haben Schwierigkeiten, auf dicht bestückten Leiterplatten zwischen akzeptablen Prozessschwankungen und tatsächlichen Fehlern zu unterscheiden. Eine geringfügige Verschiebung im Siebdruck oder harmlose Flussmittelrückstände lösen oft einen Maschinenstopp aus und zwingen einen menschlichen Bediener, zu überprüfen, ob die Platine vollkommen in Ordnung ist.
Wir evaluieren, wie zwei große Player ihre 3D-AOI-Hardware und KI-Software entwickeln, um diese Engpässe zu beheben. Wir werden uns die genaue Mechanik ihrer Prüfköpfe, ihre Frameworks für maschinelles Lernen und ihre Leistung in aktiven Fabrikhallen ansehen. Durch diese Aufschlüsselung werden die Marketingansprüche außer Acht gelassen und der Schwerpunkt liegt auf der Inline-Leistung, den Fehlerfluchtraten und der tatsächlichen Programmiereffizienz.
Effizienz der KI-Programmierung: Vergleichen Sie das vAI ProVision-Framework von Viscom mit der proprietären KI-Engine von SAKI in Bezug auf Einrichtungszeiten für die Einführung neuer Produkte (NPI) und automatisierte Programmgenerierung.
Reduzierung falsch positiver Ergebnisse und intelligente Überprüfung: Heben Sie die kritischen Kennzahlen hervor, um zu bewerten, wie jedes System zwischen akzeptablen Toleranzen und kritischen Fehlern unterscheidet und wie KI-gestützte Überprüfungsstationen die manuelle Überprüfungszeit minimieren.
Tiefgreifende 3D-Inspektion: Fassen Sie zusammen, wie beide Marken mithilfe fortschrittlicher Bildgebungstechnologien und intelligenter Algorithmen versteckte Defekte und hohe Bauteilabschattungen bekämpfen.
Integration und Skalierbarkeit: Beschreiben Sie die Bereitschaft beider Plattformen für die Einhaltung von Smart Factory-Compliance, die MES-Integration mit geschlossenem Regelkreis und die kontinuierliche Weiterentwicklung des maschinellen Lernens.
Inhaltsverzeichnis

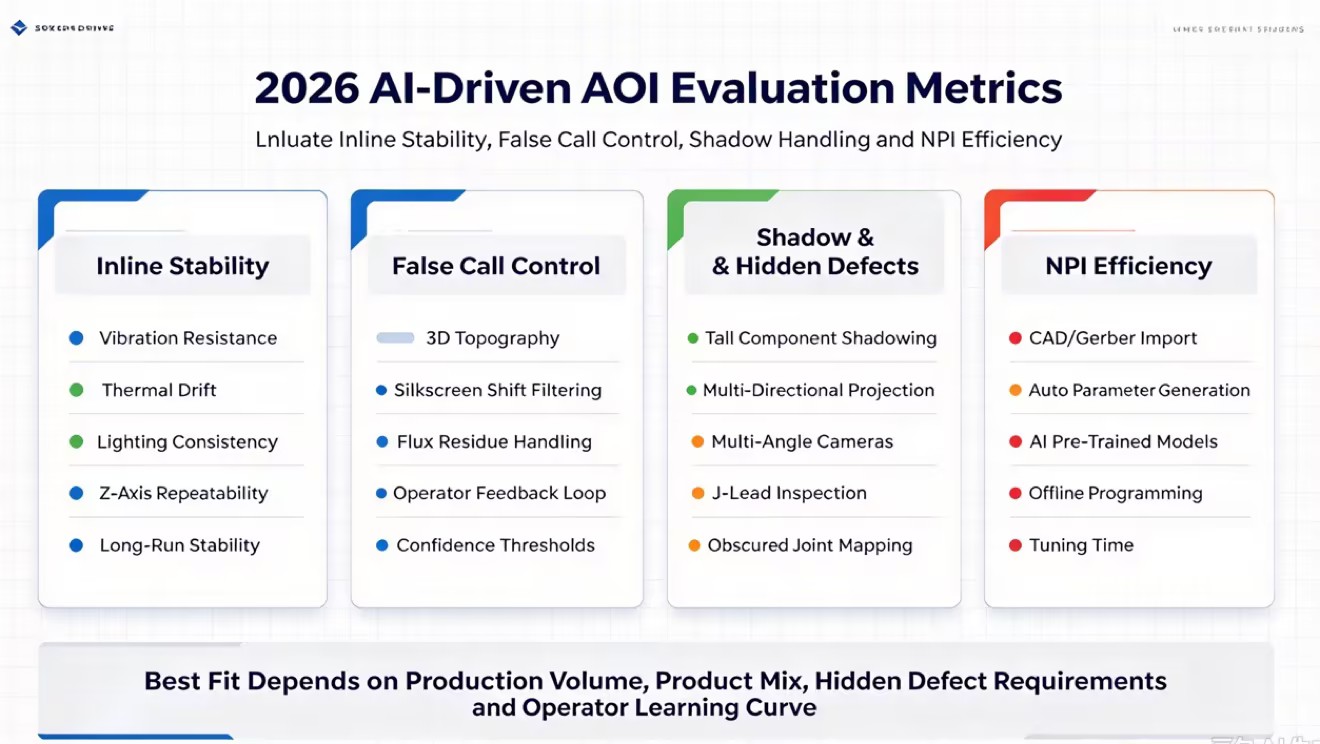

Die Leistung von AOI sollte an realen SMT-Linien gemessen werden, nicht nur an der Kameraauflösung oder der maximalen Inspektionsgeschwindigkeit. Vibrationen im Werk, Änderungen der Beleuchtung und Temperaturschwankungen können die Bildqualität und Inspektionsgenauigkeit beeinträchtigen. Ein zuverlässiges AOI-System sollte unter tatsächlichen Produktionsbedingungen eine stabile Leistung aufrechterhalten.
KI hilft AOI-Systemen, normale Abweichungen bei Lötstellen und Komponentenplatzierung zu erkennen und so unnötige Falschmeldungen zu reduzieren. Moderne Systeme können bei der Fehlerprüfung auch aus dem Feedback des Bedieners lernen. Dies reduziert die manuelle Inspektionszeit, verringert die Arbeitsbelastung des Bedieners und verbessert die Inspektionseffizienz im Laufe der Zeit.
SAKI kombiniert hochauflösende Kameras mit Multifrequenz-Phasenverschiebungsprojektion für eine präzise 3D-Inspektion. Multidirektionale Beleuchtung trägt dazu bei, Schatten von hohen Bauteilen zu reduzieren und verbessert die Z-Achsen-Messung von Bauteilen und Lötstellen, einschließlich versteckter Bereiche auf PCBAs mit hoher Dichte.
SAKI nutzt KI, um CAD- und Gerber-Daten zu importieren, Komponentenbibliotheken zu erstellen und automatisch erste Inspektionseinstellungen zu erstellen. Seine KI analysiert auch 3D-Lötstellendaten, um Defekte wie abgehobene Leitungen, Brückenbildung und unzureichendes Lot zu erkennen, wodurch der Bedarf an manueller Programmierung und 2D-Sichtprüfungen reduziert wird.
SAKI eignet sich gut für die Massenproduktion, bei der eine stabile Inspektion und niedrige Falschmeldungsraten wichtig sind. Sein NPI-Prozess kombiniert CAD-Daten, Komponentenbibliotheken, KI-generierte Parameter und automatisches Tuning mit echten Platinen. Allerdings benötigen die Bediener möglicherweise zusätzliche Schulungen und kundenspezifische Komponenten können mehr Inspektionsdaten erfordern, bevor das KI-Modell zuverlässig wird.
Die Sensorkopftechnologie in einer standardmäßigen 2026 Viscom AOI-Maschine stellt einen hochspezialisierten Ansatz zur optischen Datenerfassung dar. Viscom setzt stark auf Mehrwinkelkamerasysteme rund um einen zentralen hochauflösenden Orthogonalsensor. Dieses Array arbeitet mit fortschrittlichen Streifenprojektionsmodulen zusammen. Die Projektoren werfen präzise Lichtmuster über die Fläche, während die geneigten Kameras die Verformung dieser Muster über den Bauteilen erfassen.
Viscom entwickelt diese Hardwarekonfiguration speziell für die Identifizierung versteckter Fehler. Die abgewinkelten Kameras blicken unter die Kanten bestimmter Komponenten und inspizieren die Ausrundungen von J-Lead-Paketen, die bei einer Draufsicht verdeckt bleiben. Die umfassende 3D-Inspektion basiert vollständig auf diesen multiperspektivischen Daten. Das System rekonstruiert ein hochpräzises 3D-Modell des PCBA, sodass die Software das Lotvolumen und die Koplanarität der Komponenten mit äußerster Präzision messen kann.
Viscoms vAI ProVision nutzt KI, um CAD-Daten zu analysieren und automatisch Prüfeinstellungen basierend auf Bauteiltypen und IPC-Standards zu erstellen. Es reduziert manuelle Arbeiten wie das Zeichnen von Prüfbereichen und das Festlegen von Höhengrenzen und hilft Ingenieuren, Prüfprogramme schneller zu erstellen und sich auf komplexere Komponenten zu konzentrieren.
Viscom eignet sich gut für die Produktion mit hohem Mix und hoher Zuverlässigkeit, beispielsweise in der Automobil- und Luft- und Raumfahrtfertigung. Seine vAI ProVision-Software unterstützt schnellere NPI und häufige Produktwechsel, während die Mehrwinkelprüfung dabei hilft, strenge Prüfanforderungen zu erfüllen. Komplexere Inspektionsaufgaben erfordern jedoch möglicherweise eine zusätzliche Einrichtung und Systemintegration.

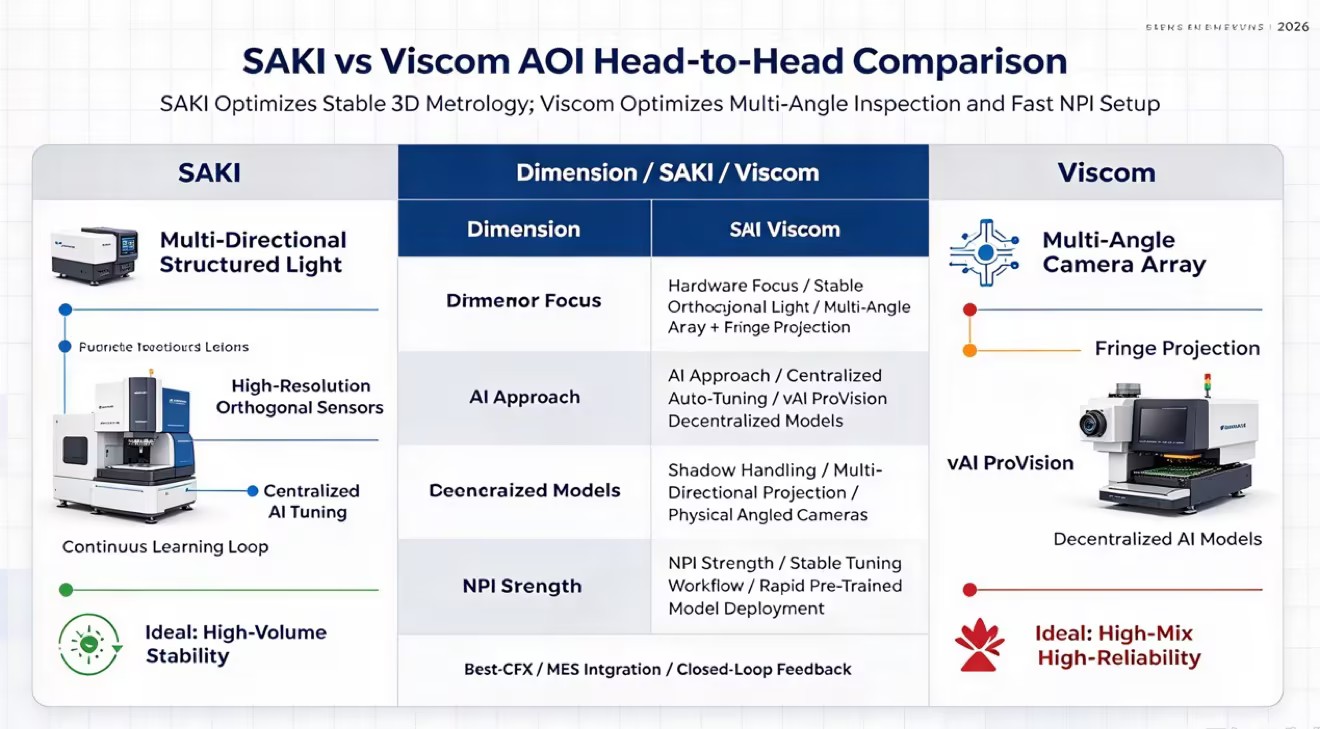

Um die Hardware- und Softwareunterschiede zu verstehen, können wir uns ansehen, wie beide Systeme den Inspektionsprozess angehen:
Systemfunktion | SAKI-Architektur | Viscom-Architektur |
|---|---|---|
Primäres Sensordesign | Hochauflösendes Orthogonal mit Phasenverschiebung | Orthogonal kombiniert mit Mehrwinkel-Kameraarray |
Strategie zur Schattenminderung | Multidirektionale strukturierte Lichtprojektion | Physische Schrägkamerainspektion und Streifenprojektion |
NPI-Software-Engine | Zentralisierte KI-Autooptimierung | vAI ProVision dezentrale Modelle |
Ideale Produktionsumgebung | Kontinuierliche Läufe mit hohem Volumen und geringer Mischung | Hoher Mix, hohe Zuverlässigkeit (Automobil/Luft- und Raumfahrt) |
Um die Fähigkeiten von vAI ProVision zu maximieren, ist häufig eine tiefe Integration mit den proprietären Datenverwaltungstools von Viscom erforderlich. Der Hardware-Footprint des Mehrwinkel-Sensorkopfs kann auch größer sein als bei Konkurrenzsystemen, was eine sorgfältige Integration in bestehende SMT-Leitungen erfordert. Komplexe KI-Auswertungen, die Daten von allen Winkelkameras gleichzeitig nutzen, führen zu einem Verarbeitungsaufwand, der sich nur geringfügig auf die Zykluszeiten bei extrem dichten Platinen auswirkt.
Der Vergleich einer SAKI- mit einer Viscom AOI-Maschine erfordert die Analyse, wie ihre jeweiligen neuronalen Netzwerke akzeptable PCB-Variationen herausfiltern. Siebdruckverschiebungen, Flussmittelrückstände und geringfügige Verfärbungen des Substrats führen in Altsystemen zu Fehlalarmen. SAKI nutzt ein stark zentralisiertes KI-Modell, das diese visuellen Anomalien filtert, indem es topografische 3D-Daten gegenüber 2D-Farbvariationen priorisiert. Die neuronalen Netze von Viscom nutzen die Mehrwinkel-Bilddaten, um Anomalien zu vergleichen und sicherzustellen, dass ein durch Flussmittelrückstände verursachter Schatten nicht als fehlende Lotkehle fehlinterpretiert wird.
Die granulare Kontrolle der KI-Konfidenzschwellen unterscheidet sich zwischen den beiden Plattformen. Viscom stellt Ingenieuren detaillierte Schieberegler zur Verfügung, mit denen sie die Genauigkeit der vAI-ProVision-Modelle anpassen können, sodass schnelle Anpassungen im laufenden Betrieb möglich sind. Das System von SAKI automatisiert diese Schwellenwerte auf der Grundlage der kontinuierlichen Lernschleife, was weniger manuelle Eingriffe erfordert, aber etwas weniger Möglichkeiten zur sofortigen manuellen Übersteuerung bietet. Beide Systeme bewältigen die tiefe 3D-Inspektion auf versteckte Fehler effektiv, obwohl die physischen Kamerawinkel von Viscom einen Vorteil bei der Inspektion hochkomplexer PCBA-Geometrien mit starker Schattenbildung bieten.
Sowohl SAKI als auch Viscom nutzen KI-gestützte Prüfsysteme, um die manuelle Prüfzeit zu reduzieren. SAKI liefert klare 3D-Fehler- und Referenzbilder, während Viscom mehrere Kameraansichten und detailliertere Inspektionsdaten bietet. Beide Systeme können aus dem Feedback des Bedieners lernen, um wiederholte Fehlanrufe im Laufe der Zeit zu reduzieren.
Beide Systeme nutzen CAD- und Gerber-Daten für die Offline-Programmierung, ihre Arbeitsabläufe unterscheiden sich jedoch. SAKI verwendet einen strukturierten KI-Tuning-Prozess, der sich auf eine stabile Inspektion konzentriert, während vAI ProVision von Viscom vorab trainierte KI-Modelle verwendet, um Programme schneller zu erstellen und die manuelle Einrichtung während der NPI zu reduzieren.
SAKI und Viscom unterstützen IPC-CFX für die Integration mit MES und anderen SMT-Geräten. Beide Systeme können AOI-Daten mit SPI- und Pick-and-Place-Maschinen teilen, um Prozessänderungen zu erkennen und automatische Korrekturen zu unterstützen. Dies trägt dazu bei, Fehler zu reduzieren und die Produktionskontrolle zu verbessern.

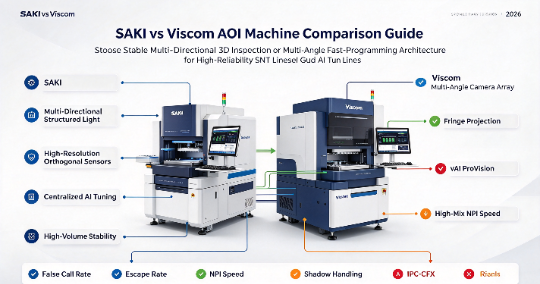

SAKI und Viscom gehen die Herausforderung der Elektronikfertigung mit unterschiedlichen Ingenieursphilosophien an. SAKI legt Wert auf eine robuste Stabilität der optischen Hardware und eine stark zentralisierte, automatisierte KI-Abstimmung, um maximale Inline-Konsistenz zu erreichen. Viscom konzentriert sich stark auf die Erfassung von Mehrwinkelsensoren und die schnelle Softwarebereitstellung durch vAI ProVision, um Umgebungen mit hohem Mix und hoher Komplexität zu beherrschen.
Betriebe, die großen Wert auf lange Produktionsläufe, Kompatibilität mit der bestehenden SAKI-Flotte und absolute Widerstandsfähigkeit gegenüber Umwelteinflüssen legen, sollten SAKI in die engere Auswahl nehmen. In Umgebungen, die schnelle NPI-Abwicklungen, strenge 3D-Konformität für versteckte Fehler und eine detaillierte Kontrolle der KI-Parameter erfordern, ist die Architektur von Viscom äußerst effektiv.
Um mit Ihrer AOI-Bewertung fortzufahren, führen Sie die folgenden Schritte aus:
Stellen Sie einen Teststapel Ihrer komplexesten PCBAs zusammen, insbesondere einschließlich Platinen mit bekannten historischen Fehlerfluchten.
Planen Sie Inline-Versuche mit beiden Anbietern auf Ihrer aktiven SMT-Fläche, um die tatsächliche Reduzierung von Falschmeldungen unter realen Temperatur- und Vibrationsbedingungen zu messen.
Bewerten Sie die Softwareschnittstelle mit Ihren aktuellen Maschinenbedienern, um die Lernkurve einzuschätzen und die Ergonomie der Station zu überprüfen.
Überprüfen Sie die Kompatibilität von IPC-CFX mit Ihrem vorhandenen Manufacturing Execution System (MES), um sicherzustellen, dass die Datenprotokollierung im geschlossenen Regelkreis korrekt funktioniert.
A: Viscom integriert neuronale Netze mit 3D-Streifenprojektionsdaten. Die KI analysiert die Mehrwinkel-3D-Topographie eines Bauteils oder einer Lötstelle. Anstatt sich auf starre geometrische Regeln zu verlassen, versteht das Modell des maschinellen Lernens die natürliche Varianz akzeptabler Lötstellen und Komponentenplatzierungen. Dadurch kann zwischen wirklich kritischen Fehlern und akzeptablen Prozessabweichungen unterschieden werden, wodurch Fehlalarme und die Zeit für manuelle Überprüfungen drastisch reduziert werden.
A: Viscom bietet aufgrund seiner vAI ProVision-Software, die vorab trainierte KI-Modelle aggressiv auf importierte CAD-Daten anwendet, um Prüfparameter automatisch zu generieren, im Allgemeinen eine schnellere NPI-Abwicklung. SAKI verfügt über automatische Programmiertools, sein Arbeitsablauf erfordert jedoch eine methodischere KI-gesteuerte Abstimmungsphase auf den ersten physischen Platinen, wobei die langfristige Stabilität Vorrang vor der sofortigen Einrichtungsgeschwindigkeit hat.
A: Ja. Beide Plattformen sind vollständig für Smart-Factory-Ökosysteme ausgestattet. Sie unterstützen branchenübliche Kommunikationsprotokolle, einschließlich IPC-CFX und SECS/GEM. Dies ermöglicht eine nahtlose Integration in bestehende Manufacturing Execution Systems (MES) für Echtzeit-Datenprotokollierung, Rückverfolgbarkeit und Closed-Loop-Feedback mit anderen SMT-Liniengeräten.
A: Beide Maschinen verwenden fortschrittliche Bildgebung, um die Topographie der Platine abzubilden. SAKI nutzt eine multidirektionale strukturierte Lichtprojektion, um Schatten durch hohe Komponenten zu vermeiden. Viscom setzt ein Mehrwinkelkamerasystem in Kombination mit einer Streifenprojektion ein, um physisch unter die Bauteilkanten zu blicken. Intelligente Algorithmen rekonstruieren diese Daten dann in ein präzises 3D-Modell, um verdeckte Lötstellen zu überprüfen.
A: Die Hardwarewartung umfasst die routinemäßige optische Kalibrierung, die Reinigung der Sensorlinsen und die Überprüfung der Projektorausrichtung, um die Genauigkeit der Z-Achse sicherzustellen. Ebenso wichtig ist die Softwarewartung. Ingenieure müssen zentralisierte Komponentenbibliotheken kontinuierlich aktualisieren und die Abweichung von KI-Modellen verwalten, indem sie dem System neue Daten zuführen, wenn Komponentenlieferanten oder PCB Hersteller wechseln.
A: KI-Modelle passen sich durch kontinuierliche Lernfähigkeiten und intelligente Feedbackschleifen an. Wenn ein Bediener eine Anomalie an einer neuen Komponente als falsch positiv einstuft, aktualisiert das System seine interne Gewichtung. Ingenieure aktualisieren zentralisierte Komponentenbibliotheken offline, indem sie die KI-CAD-Daten und Beispielbilder der neuen Teile einspeisen, ohne die aktive Produktion anzuhalten.
