Bei der Herstellung von High-Density-Surface-Mount-Technology (SMT) nehmen die finanziellen Auswirkungen von Falschmeldungen und Defekten exponentiell mit der Miniaturisierung der Komponenten zu. Bei der Platzierung von 0201m- und 01005-Komponenten haben Ingenieurs- und Qualitätsteams Schwierigkeiten, den Prüfdurchsatz mit absoluter Präzision in Einklang zu bringen. Ältere Systeme zur automatisierten optischen Inspektion (AOI) sind stark auf die manuelle Schwellenwertanpassung angewiesen. Dies führt zu Ermüdung des Bedieners, inkonsistenter Fehlerklassifizierung und Produktionsengpässen während der Einführung neuer Produkte (New Product Introduction, NPI).

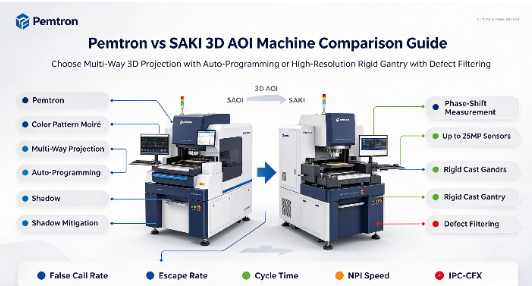

Um diese Engpässe zu beheben, ist die Evaluierung von 3D-AOI-Plattformen der nächsten Generation erforderlich. Diese Analyse vergleicht die optische Hardware, KI-gesteuerte Software-Ökosysteme und die betrieblichen Realitäten der Pemtron- und SAKI-Architekturen. Wir bewerten, wie sich verschiedene Projektionstechnologien und Modelle des maschinellen Lernens auf die Fehlererkennung in der Fabrikhalle auswirken. Sie erfahren, welches System am besten zu bestimmten Fertigungsumgebungen passt, sodass Ihr Team die Liniengeschwindigkeit optimieren kann, ohne die Qualitätskontrolle zu beeinträchtigen.
Die Hardware-Architektur bestimmt die grundlegende Präzision: Pemtron nutzt die fortschrittliche Farbmuster-Moiré-3D-Projektion für eine hochdetaillierte Lötstellenprofilierung, während SAKI den Schwerpunkt auf die Stabilität des starren Portals und die Hochgeschwindigkeits-Bilderfassung für konsistente Wiederholbarkeit legt.
Die KI-Implementierung unterscheidet sich im Umfang: Beide Plattformen nutzen maschinelles Lernen, aber ihre Anwendung variiert – Pemtron konzentriert sich stark auf die automatische Programmierung und die Reduzierung der NPI-Einrichtungszeit, während SAKI der KI-gesteuerten Fehlerfilterung Priorität einräumt, um die Rate falscher Anrufe zu minimieren.
Kompromisse zwischen Durchsatz und Auflösung: Die Wahl zwischen diesen Systemen erfordert die Anpassung des Sichtfelds (FOV) und der Kameraauflösungsfähigkeiten der Maschine (z. B. 12 MP gegenüber 25 MP) an Ihre spezifischen Anforderungen an Liniengeschwindigkeit und Komponentendichte.
Smart Factory Readiness & Closed-Loop-Synergie: Beide Systeme unterstützen Industrie 4.0-Standards (IPC-CFX, Hermes), aber ihre Fähigkeit zur nahtlosen Integration in bestehende Systeme zur Lotpasteninspektion (SPI) und automatisierten Röntgeninspektion (AXI) erfordert eine echte Prozesssteuerung mit geschlossenem Regelkreis.
Inhaltsverzeichnis
AOI-Systeme müssen falsche Anrufe und verpasste Fehler ausgleichen. Zu viele falsche Anrufe erhöhen die manuelle Überprüfung und den Arbeitsaufwand des Bedieners, während übersehene Mängel zu Qualitätsproblemen und Garantiekosten führen können. Hersteller sollten AOI-Systeme mit echten Produktionsplatinen testen, um sicherzustellen, dass sie Fehlalarme reduzieren und gleichzeitig Lotkugeln, Brückenbildung und unzureichendes Lot erkennen können.
Die Inspektionsgeschwindigkeit von AOI muss mit dem Rest der SMT-Linie übereinstimmen, um Produktionsengpässe zu vermeiden. Ein größeres Sichtfeld (FOV) kann mehr Komponenten gleichzeitig prüfen und die Zykluszeit verkürzen, aber Bildqualität und Z-Achsen-Genauigkeit müssen stabil bleiben. Hersteller sollten bei der Auswahl eines Systems ein Gleichgewicht zwischen Sichtfeld, Inspektionsgeschwindigkeit und PCB-Komplexität herstellen.
Die schnelle Einführung neuer Produkte (NPI) hilft Herstellern, häufige Produktänderungen zu bewältigen. Moderne AOI-Systeme können ODB++- oder Gerber-Daten importieren, Komponenten identifizieren und automatisch grundlegende Inspektionseinstellungen erstellen. Dies reduziert die manuelle Programmierung und kann die Einrichtungszeit von Tagen auf Stunden verkürzen.
Bei der Bewertung des Pemtron- und des SAKI AOI-Systems liegt der Hauptunterschied in den optischen Erfassungsmethoden. Pemtron setzt stark auf Mehrwegprojektion und Farbmuster-Moiré-Technologie. Dieser Ansatz projiziert aus mehreren Winkeln präzise Gittermuster auf die Leiterplatte. Wenn diese Lichtmuster auf gebogene Lötkehlen oder Bauteilkörper treffen, verformen sich die Linien. Die Kamera erfasst diese Verformung und die Software berechnet anhand der Phasenverschiebung des Gitters die genaue Höhe und das Volumen.
Diese Multiprojektionsstrategie zeichnet sich durch die Eliminierung von Schatteneffekten aus. Hohe Komponenten wie Elektrolytkondensatoren, Relais oder große Steckverbinder verhindern oft, dass Licht benachbarte Mikropassive erreicht. Durch die Projektion von Licht aus vier oder acht verschiedenen Winkeln stellt Pemtron sicher, dass jede Lötstelle ausreichend beleuchtet wird. Dies verhindert tote Winkel und ermöglicht eine genaue 3D-Profilierung auch in dicht besiedelten Platinenregionen.
SAKI kombiniert hochauflösende 12-MP- bis 25-MP-Kameras mit Phasenverschiebungsmesstechnik, um kleine Komponenten wie 0201m zu prüfen. Telezentrische Objektive tragen dazu bei, genaue Messungen über das gesamte Sichtfeld (Field of View, FOV) aufrechtzuerhalten, sodass das System die Inspektionsgeschwindigkeit mit den für Mikrokomponenten und Lötverbindungen erforderlichen Details in Einklang bringen kann.
Stabile Maschinenstrukturen verhindern, dass Vibrationen die Bildqualität beeinträchtigen. SAKI verwendet ein starres Gantry-Design, um die Stabilität beim Hochgeschwindigkeitsscannen zu verbessern, während Pemtron Linearmotoren und Präzisions-Encoder für reibungslose Bewegungen verwendet. Beide Designs unterstützen wiederholbare Inspektionen, verwenden jedoch unterschiedliche Ansätze zur Kontrolle von Vibrationen und Bewegungen.
Pemtron nutzt KI, um die Einrichtung neuer Produkte (New Product Introduction, NPI) zu beschleunigen. Die Software importiert CAD-Daten, identifiziert Komponentenpakete und wendet automatisch geeignete Prüfeinstellungen an. Ingenieure müssen lediglich die vorgeschlagenen Parameter überprüfen und anpassen, während das System aus diesen Änderungen lernen kann, um zukünftige Programmierungen zu verbessern und die Einrichtungszeit zu verkürzen.
Während sich Pemtron auf die Programmierseite konzentriert, setzt SAKI AOI Systems KI hauptsächlich ein, um Fehler während der Produktion zu filtern. SAKI trainiert seine neuronalen Netze an Millionen realer Lötstellen. Die KI versteht die subtilen visuellen Unterschiede zwischen einem kritischen Defekt und einer harmlosen Anomalie und verhält sich dabei ähnlich wie ein erfahrener menschlicher Prüfer.
Unterschiedliche Flussmittelrückstände lösen bei älteren Maschinen häufig falsche Alarme wegen unzureichender Lötmenge aus. Die KI von SAKI erkennt die Textur und Reflexionsmuster des Flussmittels. Der Alarm wird unterdrückt, sodass die Platine ohne Eingreifen des Bedieners passieren kann. Diese gezielte Anwendung des maschinellen Lernens bekämpft direkt die Falschmeldungsrate und gibt dem Personal der Qualitätskontrolle die Möglichkeit, sich auf tatsächliche Prozessabweichungen zu konzentrieren, anstatt Scheinfehlern hinterherzujagen.
Hohe Steckverbinder, Kondensatoren und HF-Abschirmungen können Schatten erzeugen, die kleine Komponenten in der Nähe vor den Kameras von oben verbergen. Fortschrittliche 3D-AOI-Systeme verwenden Seitenwinkelkameras und multidirektionale Beleuchtung, um diese Bereiche zu inspizieren. Dies verbessert die Sichtbarkeit der Lötstellen und reduziert tote Winkel auf Leiterplatten mit hoher Dichte.
Kleine Komponenten wie 0201m und 01005 erfordern eine hochauflösende Prüfung. 3D-AOI-Systeme nutzen präzise Z-Achsen-Messungen, um kleine Höhenänderungen und Defekte wie Grabsteinbildung zu erkennen. Dadurch wird verhindert, dass schlechte Lötverbindungen in die nächste Produktionsstufe gelangen.
3D-AOI-Systeme messen das Volumen, die Höhe und die Form der Lötstelle, anstatt nur zu prüfen, ob Lot vorhanden ist. Dies hilft bei der Erkennung von unzureichendem Lot, überschüssigem Lot und möglicher Brückenbildung, die bei der 2D-Inspektion möglicherweise schwer zu erkennen ist. Präzise 3D-Messungen unterstützen auch die Inspektionsanforderungen der IPC-A-610 Klasse 3.
Um den Bewertungsprozess zu vereinfachen, werden in den folgenden Tabellen die wesentlichen Architekturunterschiede und die spezifischen Fehlererkennungsstrategien moderner 3D-AOI-Plattformen aufgeschlüsselt.
Merkmal/Fähigkeit | Pemtron 3D AOI Architektur | SAKI 3D AOI Architektur |
|---|---|---|
Primäre 3D-Technologie | Farbmuster-Moiré-Projektion (Mehrweg) | Phasenverschiebungsmessung mit hochauflösenden Sensoren |
Kameraauflösung | Hochgeschwindigkeits-CMOS (typischerweise 12 MP – 15 MP) | Ultrahochauflösende Optionen (bis zu 25 MP) |
Mechanische Struktur | Präzisionslinearmotoren, reibungslose Bewegungssteuerung | Schweres, starres Gussportal für maximale Stabilität |
KI-Fokusbereich | Automatische Programmierung, CAD-Aufnahme, NPI-Geschwindigkeit | Fehlerfilterung, Unterdrückung falscher Anrufe |
Schattenminderung | Die 8-Wege-Projektion eliminiert tote Winkel | Seitenkameras und optimierte Beleuchtungswinkel |
Defekttyp | Erkennungsherausforderung | 3D AOI Lösungsstrategie |
|---|---|---|
Grabsteinung (01005) | Das Bauteil ist zu klein für die 2D-Kantenerkennung. | Die Z-Achsen-Höhenkartierung erkennt Anhebungen im Mikrometerbereich. |
Unzureichende Fersenfüllung | Versteckt hinter der Möwenflügelleine. | Die Mehrwinkelprojektion beleuchtet hinter der Leine. |
Koplanaritätsprobleme (BGA) | Mängel werden vollständig unter der Verpackung verborgen. | Z-Achsen-Messung der Neigung der Verpackungsoberfläche. |
Flusspooling | Imitiert die Reflexion von echtem Lot. | KI-Neuronale Netze klassifizieren Flussmitteltextur und Lot. |
Pemtron und SAKI unterstützen M2M-Kommunikationsstandards wie IPC-CFX und Hermes. Diese Standards ermöglichen es AOI Maschinen, Fehlerdaten in Echtzeit mit MES und anderen Produktionsgeräten auszutauschen. Dadurch können Ingenieure Qualitätstrends überwachen, Produktionsprobleme früher erkennen und unnötigen Ausschuss reduzieren.
Durch die Verknüpfung von SPI-, AOI- und AXI-Daten können Hersteller die Quelle von PCB-Fehlern schneller finden. SPI prüft die Lotpaste, AOI erkennt sichtbare Defekte und AXI inspiziert versteckte Lötstellen, wie sie unter BGAs stehen. Die gemeinsame Nutzung dieser Daten in der gesamten Produktionslinie unterstützt eine schnellere Problemlösung und eine bessere Prozesskontrolle.
Regelmäßige Kalibrierung hilft AOI-Maschinen, die Prüfgenauigkeit über einen längeren Zeitraum aufrechtzuerhalten. Staub, Temperaturschwankungen und schwächere LED-Beleuchtung können Kameras und Z-Achsen-Messungen beeinträchtigen. Moderne Systeme verwenden automatische Kalibrierungstools, um Kamerafokus, Beleuchtung und 3D-Messungen anzupassen und so Messabweichungen und Fehlalarme zu reduzieren.
Klare Softwareschnittstellen und entsprechende Schulungen helfen den Bedienern, Fehler genauer zu überprüfen. Moderne AOI-Systeme können 3D-Fehlerbilder, Referenzbilder und hervorgehobene Problembereiche wie abgehobene Leitungen oder Lötbrücken anzeigen. Dies erleichtert das Verständnis von Fehlern, verringert die Ermüdung des Bedieners und verbessert die Inspektionskonsistenz über verschiedene Schichten hinweg.
Die Auswahl der richtigen Inspektionsplattform erfordert die Anpassung der Maschinenfunktionen an Ihre spezifischen Produktionsherausforderungen. Befolgen Sie diese umsetzbaren Schritte, um Ihre Bewertung abzuschließen:
Überprüfen Sie Ihre aktuellen Fehlerdaten, um festzustellen, ob Ihr Hauptproblem die Programmierzeit oder die Empfindlichkeit des Algorithmus ist.
Stellen Sie beiden Anbietern Ihr komplexestes Produktionsboard mit der höchsten Dichte zur Verfügung und messen Sie deren tatsächliche NPI-Programmierzeit von Grund auf.
Überprüfen Sie die physische Verarbeitungsqualität der Portalsysteme und achten Sie darauf, wie sich Vibrationen auf die Bildschärfe bei Ihrer maximal erforderlichen Liniengeschwindigkeit auswirken.
Stellen Sie sicher, dass das ausgewählte System mithilfe der IPC-CFX-Standards erfolgreich Daten von Ihren vorhandenen SPI-Maschinen und Ihrem MES-Netzwerk übertragen und abrufen kann.
A: Die Moiré-Projektion wirft präzise Gittermuster auf die Tafel. Wenn das Gitter über gekrümmte Lötstellen oder hohe Bauteile fällt, verformen sich die Linien. Die Kamera erfasst diese Verformung und die Software berechnet mithilfe von Phasenverschiebungsalgorithmen die genaue 3D-Höhe und das Volumen des Objekts und liefert so hochpräzise topografische Daten.
A: Eine 25-Megapixel-Kamera erfasst riesige Mengen an Details in einem einzigen Bild. Dadurch kann das Gerät ein großes Sichtfeld (FOV) beibehalten und gleichzeitig die mikroskopischen Details von 0201m- und 01005-Komponenten auflösen. Es gewährleistet hohe Inspektionsgeschwindigkeiten, ohne dass die für die Erkennung von Mikrofehlern erforderliche Auflösung beeinträchtigt wird.
A: Bei der SMT-Inspektion muss sich der optische Kopf schnell bewegen und abrupt stoppen. Diese Bewegung erzeugt kinetische Energie und Vibration. Ein starres, schweres Portal absorbiert diese Vibrationen sofort. Dadurch wird verhindert, dass das Kameraobjektiv während der Bildaufnahme wackelt, wodurch Unschärfen vermieden werden und konsistente, wiederholbare Messungen gewährleistet werden.
A: KI nutzt neuronale Netze, die an Millionen realer Lötstellen trainiert wurden. Es lernt, zwischen kritischen Defekten und harmlosen optischen Anomalien zu unterscheiden, wie z. B. unterschiedlichen Flussmittelrückständen oder leichten Verfärbungen des Pads. Durch die Erkennung dieser harmlosen Muster unterdrückt die KI den Alarm und verhindert so einen Fehlanruf.
A: IPC-CFX ist ein branchenübliches Machine-to-Machine (M2M)-Kommunikationsprotokoll. Es ermöglicht der AOI-Maschine, Fehlerdaten in Echtzeit nahtlos mit anderen Geräten wie SPI-Maschinen, Pick-and-Place-Montagegeräten und werksseitiger MES-Software zu teilen, was eine automatisierte Prozesssteuerung mit geschlossenem Regelkreis und erweiterte Analysen ermöglicht.
A: Ja. Fortschrittliche Systeme mildern Schatten durch den Einsatz von Mehrwegprojektoren und Seitenwinkelkameras. Durch die Beleuchtung der Platine aus mehreren verschiedenen Winkeln wird sichergestellt, dass das Licht auch unter hohe Komponenten reicht, sodass das System kleinere passive Bauteile in engen Bereichen mit hoher Dichte genau profilieren kann.
