Die Standardisierung miniaturisierter Komponenten (metrisch 0201 und darunter) und komplexer IC-Pakete hat die automatisierte optische 3D-Inspektion (AOI) zu einem obligatorischen Qualitätstor gemacht und den Schwerpunkt von der grundlegenden Fehlererkennung hin zu fortschrittlicher Messtechnik, Eliminierung von Falschmeldungen und nahtloser Datenintegration verlagert. PCBA Hersteller stehen vor einem kritischen Kompromiss zwischen Inspektionsdurchsatz (Zykluszeit) und absoluter Messgenauigkeit. Hohe Falschanrufraten führen zu sekundären Engpässen an manuellen Überprüfungsstationen und machen die Geschwindigkeitsvorteile der SMT-Leitung zunichte, während riesige Bilddaten-Nutzlasten die IT-Netzwerke der Fabriken belasten können. Die Wahl zwischen einer Mirtec- und einer Camtek 3D-AOI-Maschine erfordert eine Analyse der unterschiedlichen optischen Architekturen, Software-Ökosysteme, IT-Infrastrukturanforderungen und der Ausrichtung auf bestimmte Produktionsumgebungen (z. B. Crossover mit hohem Mix/geringem Volumen und fortschrittlicher Halbleiterverpackung).

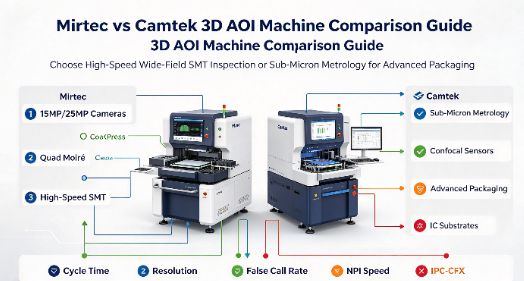

Optische Architektur: Mirtec setzt auf ultrahochauflösende Top-Down-Kameras (bis zu 25 MP) in Kombination mit einer Multifrequenz-Moiré-Streifenprojektion und optimiert so eine schnelle Vollplatinen-SMT-Inspektion.
Fokus auf Messtechnik: Camtek nutzt seine tiefen Wurzeln in der Halbleiter- und fortschrittlichen Verpackungsinspektion und bietet überlegene Messfunktionen für hochkomplexe Substrate und Mikrohöcker.
Auswirkung auf den Ertrag: Beide Plattformen nutzen KI, um Fehlaufrufe zu filtern, aber ihre Programmierworkflows, Versionskontrolle und Bibliotheksverwaltungssysteme bestimmen, wie schnell eine Einführung eines neuen Produkts (NPI) den optimalen Ertrag erzielt.
Entscheidungsfaktor: Mirtec wird im Allgemeinen für traditionelle Hochgeschwindigkeits-SMT-Umgebungen bevorzugt, wohingegen eine Camtek 3D AOI-Maschine in Hybridumgebungen, die Präzision auf Halbleiterniveau und fortschrittliche Substrathandhabung erfordern, hervorragende Leistungen erbringt.
Inhaltsverzeichnis

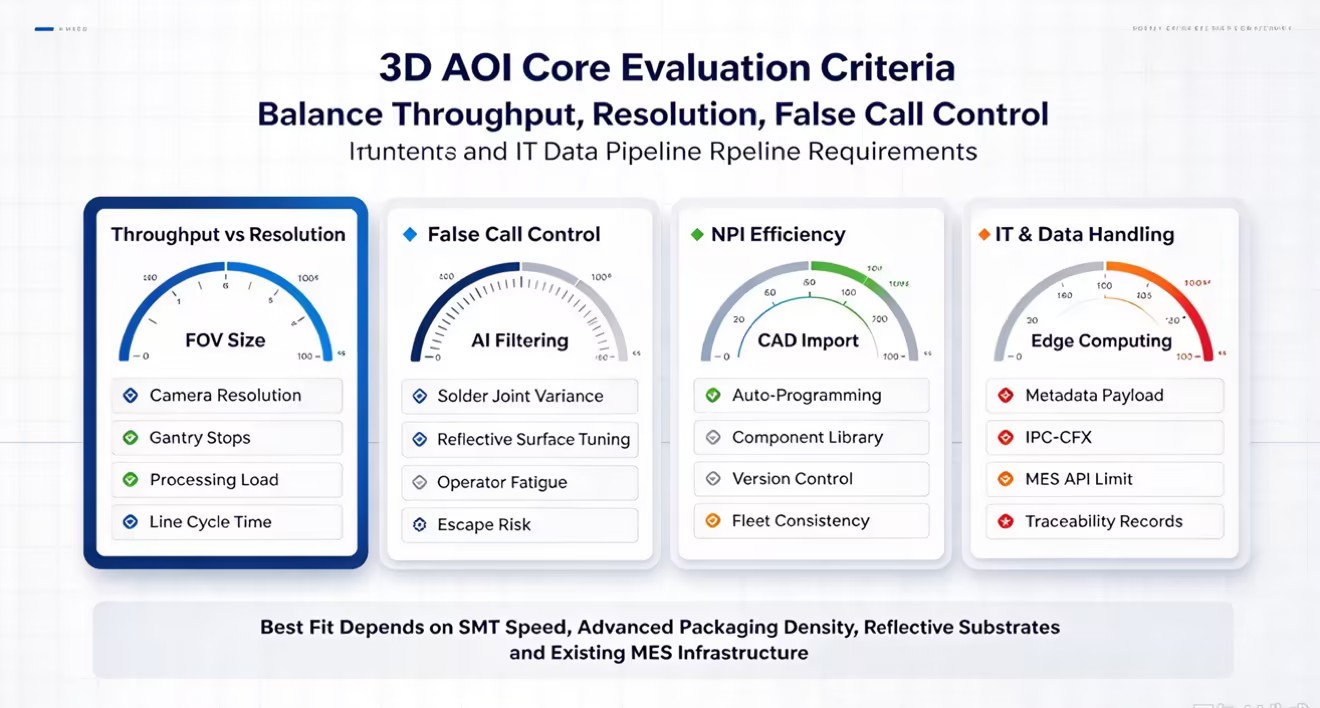

Die physikalischen Grenzen des Sichtfelds (Field of View, FOV) und der Bilderfassungsgeschwindigkeit bestimmen die Grundleistung jedes optischen Inspektionssystems in der Fabrikhalle. Die Kameraauflösung wirkt sich direkt auf Ihre Fähigkeit aus, dicht bestückte Leiterplatten zu prüfen, ohne die gesamte Fertigungslinie zu verlangsamen. Sensoren mit höheren Megapixeln erfassen einen größeren physischen Bereich in einem einzigen Bild. Dadurch verringert sich die Gesamtzahl der mechanischen Stopps, die das Portal über PCB durchführen muss. Allerdings erfordert die Verarbeitung größerer Bilddateien eine enorme Rechenleistung am Rand. Sie müssen die Notwendigkeit einer Auflösung im Submikrometerbereich gegen die strengen Zykluszeitanforderungen der SMT-Linie abwägen. Wenn die Inspektionsmaschine nicht mit der Pick-and-Place-Ausrüstung mithalten kann, wird sie sofort zum Hauptengpass in der Fabrik.
Kameraauflösung | Größe des Sichtfelds (FOV). | Portalstopps pro Brett | Verarbeitungslast | Ideale Anwendung |
|---|---|---|---|---|
12 Megapixel | Klein | Hoch | Niedrig | Legacy SMT, Platinen mit geringer Dichte |
15 Megapixel | Medium | Medium | Mäßig | Standard-High-Mix-SMT-Produktion |
25 Megapixel | Groß | Niedrig | Hoch | Hochgeschwindigkeits-Mobilfunk mit hoher Dichte PCBA |
Die tatsächlichen Kosten eines falschen Anrufs gehen weit über die wenigen Sekunden hinaus, die ein Bediener benötigt, um den Anruf an der Nacharbeitsstation zu klären. Übermäßige Falschmeldungen wirken sich erheblich auf die Arbeitseffizienz aus und führen zu starker Ermüdung des Bedieners. Wenn Techniker ihre Schichten damit verbringen, Hunderte von Nichtdefekten zu beseitigen, entwickeln sie Alarmmüdigkeit. Hierbei handelt es sich um einen psychologischen Zustand, bei dem Betreiber beginnen, Flaggen ohne gründliche Überprüfung automatisch zu genehmigen. Dies erhöht das Risiko drastisch, dass echte Mängel der manuellen Überprüfungsstation entgehen und zum Endkunden gelangen. Ein wirksames Inspektionssystem unterdrückt Falschmeldungen auf algorithmischer Ebene. Dadurch wird sichergestellt, dass menschliche Bediener nur bei echten Anomalien interagieren, die ein kritisches technisches Urteilsvermögen erfordern.
Fertigungsumgebungen mit hohem Mix erfordern schnelle Arbeitsabläufe bei der Einführung neuer Produkte (New Product Introduction, NPI). Die Effizienz der Offline-Programmierung, der Auto-Tuning-Funktionen und zentralisierten Komponentenbibliotheken bestimmt, wie schnell eine neue Platine von der CAD-Phase zur vollständigen Produktion übergeht. Wenn Programmierer Inspektionsfenster und Höhenschwellenwerte für jede einzelne Komponente manuell definieren müssen, werden die NPI-Zykluszeiten sprunghaft ansteigen. Moderne Systeme bieten eine robuste Versionskontrolle. Dies ermöglicht Prozessingenieuren die nahtlose Verwaltung von Prüfbibliotheken über mehrere Maschinen hinweg. Ein abgestimmter Algorithmus auf Zeile 1 muss sich identisch verhalten, wenn er auf Zeile 4 bereitgestellt wird.
Die moderne 3D-Messtechnik erzeugt täglich Terabytes an Rohbilddaten. Robuste Datenpipelines verarbeiten diese riesigen Dateien, ohne dass es zu Netzwerk-Timeouts oder Server-Drosselungen kommt. Wenn ein Inspektionssystem versucht, unkomprimierte 3D-Punktwolkendaten an ein zentrales Manufacturing Execution System (MES) zu übertragen, überlastet es leicht Standard-Gigabit-Netzwerke. Fabriken benötigen intelligente Edge-Computing-Lösungen, die Daten komprimieren, nur die notwendigen Metrologie-Metadaten extrahieren und diese effizient übertragen. Wenn diese Datenpipeline nicht optimiert wird, führt dies zu Ratenbeschränkungen für die HTTP 429-API, verworfenen Paketen und unvollständigen Rückverfolgbarkeitsdatensätzen.
Bei der optischen Inspektion legt Mirtec den Schwerpunkt auf die Maximierung des Sichtfelds, ohne auf Details im Mikrometerbereich zu verzichten. Ihre proprietäre Kameratechnologie nutzt Top-Down-Sensoren mit 15 MP bis 25 MP gepaart mit Hochgeschwindigkeits-CoaXPress-Schnittstellen. Diese enorme Pixeldichte ermöglicht es dem System, mit einem einzigen Auslöser hochdetaillierte Bilder von 0201-metrischen Komponenten über einen großen physischen Bereich zu erfassen. Durch die Reduzierung der Anzahl der Portalbewegungen, die zur Abdeckung eines Standard-PCBA erforderlich sind, sorgen Mirtec-Systeme für hohe Inspektionsgeschwindigkeiten. Die CoaXPress-Schnittstelle stellt sicher, dass die enorme Datennutzlast der Kamera nahezu latenzfrei die Verarbeitungseinheit erreicht. Dadurch bleibt die Hardware perfekt mit der Softwareanalyse synchronisiert.
Um präzise 3D-Höhenmessungen zu extrahieren, nutzt Mirtec die digitale Multifrequenz-Quad-Moiré-Technologie. Das System projiziert komplexe Streifenmuster aus vier verschiedenen Winkeln auf das PCBA. Während diese Muster über die Komponenten und Lötstellen fallen, erfassen die Kameras die Phasenverschiebungen in den Rändern. Anschließend berechnet die Software die exakte 3D-Topologie der Platine. Diese Methode identifiziert effektiv Koplanaritätsfehler auf Gull-Wing-ICs, misst das Lotpastenvolumen und erkennt abgehobene Leitungen, die eine standardmäßige 2D-Inspektion bestehen. Durch den Multifrequenz-Ansatz kann das System sowohl stark reflektierende Oberflächen als auch dunkle, lichtabsorbierende Bauteilkörper präzise vermessen.
Die Intelli-Sys-Software-Suite steuert die Mirtec-Hardware und nutzt Deep-Learning-Algorithmen für komplexe Inspektionsaufgaben. Herkömmliche regelbasierte Algorithmen haben mit der natürlichen Varianz im Erscheinungsbild von Lötstellen zu kämpfen. Mirtec trainiert seine KI-Modelle anhand umfangreicher Datensätze akzeptabler und fehlerhafter Lötstellen. Dies ermöglicht es dem System, differenzierte Entscheidungen zu treffen, die das menschliche Urteilsvermögen nachahmen. Die Software verfügt über eine fortschrittliche optische Zeichenerkennung (OCR). Diese KI-gesteuerte OCR liest lasergeätzte Teilenummern auf stark reflektierenden IC-Gehäusen, selbst wenn Flussmittelrückstände oder schlechte Beleuchtung den Text teilweise verdecken. Dies gewährleistet eine strikte Rückverfolgbarkeit der Komponenten im gesamten Produktionsbereich.
Eine Camtek 3D AOI-Maschine nähert sich der Inspektion aus einer messtechnischen Perspektive, die stark von den tiefen Wurzeln des Unternehmens in der Halbleiterfertigung beeinflusst ist. Die Sensortechnologie erreicht eine Genauigkeit im Submikrometerbereich, was bei der Inspektion von Mikrohöckern, Kupfersäulen und stark reflektierenden Chipoberflächen von entscheidender Bedeutung ist. Camtek nutzt spezielle Beleuchtungstechniken und konfokale oder interferometriebasierte Sensoren, um präzise topografische Daten zu erfassen. Dadurch kann das System Merkmale messen, die physisch zu klein oder zu reflektierend sind, als dass Standard-Streifenprojektionssysteme sie genau auflösen könnten. Der Schwerpunkt liegt weiterhin auf der absoluten Wiederholbarkeit der Messungen und nicht nur auf der schnellen Fehlerkennzeichnung.
Camtek verfügt über deutliche strukturelle Vorteile bei der Inspektion moderner Verpackungen, IC-Substrate und High-Density Interconnect (HDI)-Platinen. Diese Substrate zeichnen sich durch extreme Verformung, hochreflektierende Goldpads und mikroskopisch kleine Spurengeometrien aus. Camtek kalibriert seine optischen Engines speziell für die Spiegelreflexion von blankem Silizium und polierten Metallen. Die Materialhandhabungssysteme innerhalb der Maschine transportieren ultradünne oder flexible Substrate ohne Stress oder Vibrationen. Andernfalls würden Vibrationen die Messdaten im Submikrometerbereich verfälschen. Dadurch eignet sich die Plattform hervorragend für hybride Fertigungsumgebungen, die SMT und die Halbleitermontage verbinden.
Die Fehlerkategorisierung in einem Camtek-System geht über einfache Pass/Fail-Metriken hinaus. Die proprietäre Software lässt sich direkt in Ertragsmanagementsysteme auf Halbleiterebene integrieren. Es klassifiziert Defekte anhand komplexer morphologischer Regeln und historischer Ertragsdaten. Bei der Inspektion von Tausenden von Mikrounebenheiten auf einem einzelnen Substrat aggregiert das System die Messdaten, um systemische Prozessabweichungen zu identifizieren. Es kann beispielsweise eine leichte Verschiebung der Konzentration des Galvanisierbads erkennen, lange bevor harte Defekte auftreten. Diese proaktive Datenverarbeitung ermöglicht es Prozessingenieuren, vorgelagerte Geräte dynamisch anzupassen und so hohe Ausbeuteraten bei extrem teuren, fortschrittlichen Verpackungsprodukten aufrechtzuerhalten.
Beide Systeme können häufige SMT-Defekte erkennen, ihre Stärken unterscheiden sich jedoch. Mirtec nutzt die Quad-Moiré-Technologie zur schnellen Erkennung von abgehobenen Leitungen und Tombstoning auf Standard-PCBs, während Camtek sich auf die detaillierte Messung von Lötstrukturen im Mikromaßstab und komplexen, fortschrittlichen Substraten konzentriert.
Hohe Komponenten können Schatten erzeugen, die bei der 3D-Inspektion benachbarte kleine Komponenten verdecken. Mirtec verwendet mehrere Projektoren und Seitenkameras, um diese verborgenen Bereiche zu inspizieren, während Camtek spezielle Optiken und Z-Achsen-Fokusstapelung verwendet. Beide Ansätze tragen dazu bei, tote Winkel auf Platinen mit hoher Dichte zu reduzieren.
KI trägt dazu bei, manuelle Programmierung zu reduzieren und die Fehlerklassifizierung zu verbessern. Mirtec konzentriert sich auf die schnelle KI-Einrichtung für Standard-SMT-Komponenten und Produktionslinien, während Camtek KI für komplexere Defektanalysen auf Halbleitersubstraten verwendet. Dies unterstützt unterschiedliche Inspektionsanforderungen und Produktionsumgebungen.
Beide Systeme bieten zentralisierte Tools zur Verwaltung von Prüfprogrammen und Komponentenbibliotheken auf mehreren Maschinen. Mirtec konzentriert sich auf die schnelle gemeinsame Nutzung von Bibliotheken zwischen SMT-Linien, während Camtek detaillierte Versionskontrolle, Prüfaufzeichnungen und Benutzerberechtigungen für Produktionsumgebungen bereitstellt, die eine strikte Rückverfolgbarkeit erfordern.
Technisches Merkmal | Mirtec 3D AOI | Camtek 3D AOI |
|---|---|---|
Primäre Anwendung | Hochgeschwindigkeits-SMT, Standard bis komplex PCBA | Fortschrittliche Verpackung, IC-Substrate, HDI |
Optischer Kern | 15 MP/25 MP CoaXPress + Quad Moiré | Konfokale/Interferometrie-Sensoren im Submikronbereich |
Schattenminderung | 8 Projektions- und 4 Seitenkameras | Fortschrittliche optische Engines und Fokusstapelung |
KI-Fokus | Lötstellenvarianz, OCR, schneller NPI | Morphologische Defektklassifizierung, Ertragsanalyse |
Datenintegration | Standard MES, IPC-CFX-Konformität | Halbleiter-Ertragsmanagementsysteme |
Closed-Loop-Systeme verbinden AOI mit SPI, Pick-and-Place und anderen Produktionsanlagen. Wenn AOI wiederholte Platzierungsfehler erkennt, kann das System Korrekturdaten vorab senden. Mirtec konzentriert sich auf die M2M-Kommunikation innerhalb von SMT-Linien, während Camtek Inspektionsdaten mit umfassenderen Ertragsmanagementsystemen für fortschrittliche Verpackungen verbindet.
3D-AOI-Systeme erzeugen große Mengen an Bild- und Messdaten, die die Netzwerklast erhöhen können. Mirtec nutzt Edge Computing, um Daten lokal zu verarbeiten und wichtige Inspektionsergebnisse an das MES zu senden, während Camtek Datenkomprimierung verwendet, um detaillierte Halbleiterinspektionsaufzeichnungen zu verwalten. Beide Ansätze tragen dazu bei, den Netzwerkdruck zu reduzieren und gleichzeitig wichtige Produktionsdaten beizubehalten.
Sowohl Mirtec als auch Camtek senden Inspektionsdaten zur Qualitätsanalyse und Rückverfolgbarkeit an Fabriksysteme. Mirtec bietet visuelle Dashboards für Fehlertypen, Falschmeldungen und Maschinenleistung, während Camtek sich mehr auf detaillierte SPC- und langfristige Messtrends konzentriert. Diese Tools helfen Ingenieuren, Prozessänderungen zu erkennen und die Produktionsqualität zu verbessern.
Vereinbaren Sie eine Benchmark-Demonstration mit Ihrem komplexesten PCBA, einschließlich einer bekanntermaßen defekten Platine, um die tatsächliche Programmierzeit und Fehlererfassungsraten zu bewerten.
Überprüfen Sie Ihre aktuellen Falschanrufraten und kategorisieren Sie sie nach Komponententyp, um bestimmte optische tote Winkel auf Ihrer bestehenden SMT-Leitung zu identifizieren.
Bewerten Sie mit Ihrer IT-Abteilung die Bandbreite Ihres Fabriknetzwerks und die MES-API-Grenzwerte, um sicherzustellen, dass die Infrastruktur kontinuierliche 3D-Messdatennutzlasten verarbeiten kann.
Testen Sie die Offline-Programmiersoftware während der Anbieterbewertung, um die genaue Zeit zu messen, die zum Erstellen einer neuen Komponentenbibliothek von Grund auf erforderlich ist.
A: Mirtec nutzt ultrahochauflösende Top-Down-Kameras gepaart mit Multifrequenz-Moiré-Streifenprojektion für Hochgeschwindigkeits-Weitfeld-SMT-Inspektion. Camtek verwendet spezielle konfokale oder interferometriebasierte Sensoren, die für die Submikrometer-Messtechnik entwickelt wurden und sich auf extreme Präzision für Halbleiter- und fortschrittliche Verpackungssubstrate konzentrieren.
A: Camtek verarbeitet stark reflektierende Oberflächen durch den Einsatz fortschrittlicher optischer Engines und spezieller Beleuchtungstechniken, die auf Spiegelreflexion kalibriert sind. Dadurch können die Sensoren genaue topografische Daten auf blankem Silizium, polierten Metallen und Mikrounebenheiten erfassen, ohne dass es zu Datenverlusten kommt, die bei Standardprojektionssystemen typischerweise durch Blendung entstehen.
A: Mirtec eignet sich im Allgemeinen besser für Umgebungen mit hohem Mix und geringem Volumen. Seine Intelli-Sys-Software und KI-gesteuerte automatische Programmierung ermöglichen schnelle Arbeitsabläufe bei der Einführung neuer Produkte. Die Möglichkeit, Algorithmen schnell abzustimmen und zentralisierte Komponentenbibliotheken bereitzustellen, verkürzt die Einrichtungszeit bei häufigen Linienwechseln erheblich.
A: Mirtec mildert Schatteneffekte durch den Einsatz einer Multikamera-Architektur, typischerweise mit einer Konfiguration aus 8 Projektionen und 4 Seitenkameras. Wenn ein hohes Bauteil die Streifenprojektion von oben nach unten blockiert, erfassen die Seitenkameras die schattigen Bereiche und stellen so sicher, dass kleinere angrenzende Bauteile vollständig geprüft werden.
A: Ja. Um Netzwerkdrosselung und API-Timeouts zu verhindern, nutzen beide Systeme Edge Computing, um Rohbilddaten lokal zu verarbeiten. Sie komprimieren die riesigen 3D-Punktwolken in leichte Metadaten-Nutzlasten und übertragen nur wesentliche Pass/Fail-Metriken und Höhendaten über Standardprotokolle an das MES.
A: KI reduziert Fehlalarme, indem sie starre, regelbasierte Schwellenwerte durch Deep-Learning-Modelle ersetzt, die auf riesigen Datensätzen akzeptabler und defekter Verbindungen trainiert werden. Die KI versteht die natürliche, akzeptable Varianz im Erscheinungsbild des Lötmittels und kann so komplexe Anomalien genau klassifizieren, die in herkömmlichen Algorithmen False Flags auslösen.
