NPM-DX | Automatische LED-Leiterplatten-SMT-Bestückungsmaschine von Panasonic

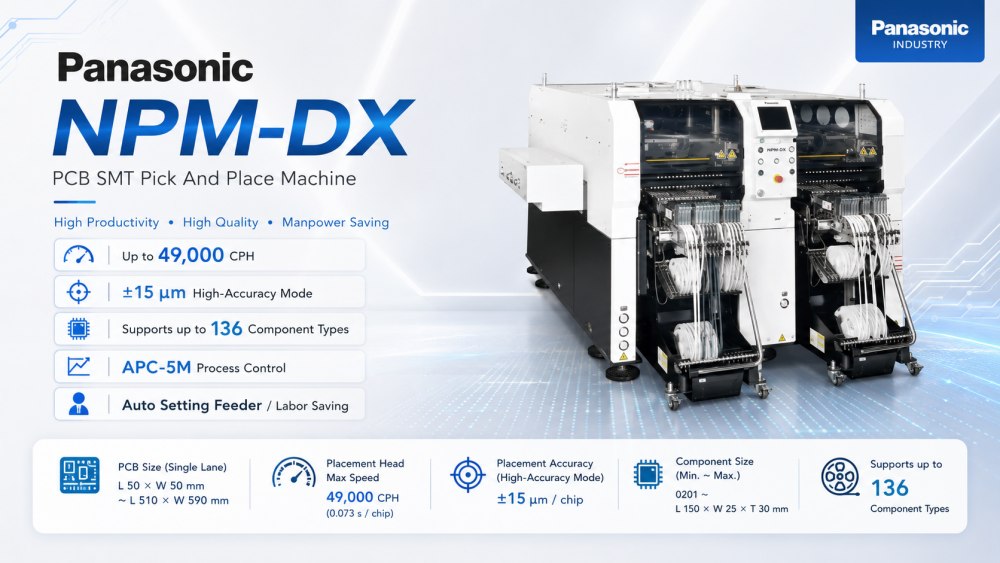

NPM-DX Panasonic PCB SMT Pick and Place-Maschine

| Modulare SMT Montageplattform

Die NPM-DX Panasonic Pcb Smt Bestückungsmaschine ist eine modulare Bestückungsmaschine für Fabriken, die Geschwindigkeit, Genauigkeit und eine einfachere Liniensteuerung benötigen. Es verwendet eine Konfiguration aus vier Köpfen und vier Zuführwagen, sodass die Maschine bis zu 136 verschiedene Komponententypen unterstützen kann. Dies macht es nützlich für die Massenproduktion und auch für Fabriken mit vielen PCB-Modellen. Die Maschine kann kleine 0201-Chips und größere Komponenten wie L 120 × B 90 × T 30-Teile platzieren. Im Hochgenauigkeitsmodus kann eine Platzierungsgenauigkeit von ±15 μm erreicht werden. Für Elektronikhersteller trägt diese Bestückungsmaschine von Panasonic dazu bei, einen stabileren SMT-Prozess mit weniger manueller Arbeit aufzubauen.

| Funktionen der Bestückungsmaschine von Panasonic

Struktur mit hoher Produktivität

Der NPM-DX wurde entwickelt, um die SMT-Leitungsausgabe zu verbessern und gleichzeitig viele Komponententypen zu unterstützen. Seine Struktur mit vier Köpfen und vier Zufuhrwagen gibt Fabriken mehr Raum für die Produktionsplanung. Die Geschwindigkeit des Bestückkopfes kann 49.000 CPH erreichen, mit einem weiteren Geschwindigkeitsmodus von 35.000 CPH, abhängig vom Kopf und der Produktionseinrichtung. Dadurch unterstützt die Maschine sowohl geschwindigkeits- als auch genauigkeitsorientiertes Arbeiten. Bei einer PCB SMT Pick-and-Place-Maschine geht es bei der Produktivität nicht nur um schnelle Bewegungen. Es hängt auch von der Feeder-Vorbereitung, der stabilen Aufnahme, den Prozessdaten und der Linienbalance ab. NPM-DX bietet dem Produktionsteam eine starke Basis für die tägliche SMT Fertigung.

Hochpräzise Platzierung

Die Maschine unterstützt eine Platzierungsgenauigkeit von ±25 μm pro Chip und ±15 μm pro Chip im Hochgenauigkeitsmodus, basierend auf Cpk ≥ 1. Dies ist nützlich für Produkte, die eine stabile Montagequalität und weniger Platzierungsfehler benötigen. Bei der SMT-Produktion können kleine Platzierungsverschiebungen das Löten, die AOI-Ergebnisse und die Zuverlässigkeit des Endprodukts beeinträchtigen. Die NPM-DX Panasonic Pcb Smt Pick-and-Place-Maschine trägt dazu bei, dieses Risiko zu kontrollieren, indem sie die Platzierung während der Produktion präziser hält. Es eignet sich für Platinen mit kleinen Chips, ICs, Anschlüssen und gemischten Komponenten. Für Fabriken, denen Qualität am Herzen liegt, ist Genauigkeit keine Selbstverständlichkeit. Es ist die Grundlage für eine stabile Produktion.

APC-5M Prozesssteuerung

NPM-DX unterstützt die APC-5M-Prozesssteuerung, um Produktionsschwankungen zu reduzieren. Das 5M-System konzentriert sich auf wichtige Produktionsfaktoren wie Mensch, Maschine, Material, Methode und Messung. Dies hilft der Fabrik, den Gerätezustand zu überwachen, ungewöhnliche Trends zu erkennen und Wartungsarbeiten zu planen, bevor kleine Probleme zu größeren Problemen werden. Das System kann auch die Analyse über den Bildschirm des Linienprozesscontrollers unterstützen und so Ingenieuren dabei helfen, den Gerätestatus klarer zu überprüfen. Für eine SMD-Leiterplattenlinie mit automatischen Bestückungsautomaten ist diese Prozesskontrolle nützlich, da Qualitätsprobleme von vielen Punkten ausgehen können. APC-5M bietet dem Team eine bessere Sicht und trägt dazu bei, die Linie stabiler zu halten.

Qualitätsprüfung der Ladung

Der NPM-DX kann Lastprüffunktionen unterstützen, um die Platzierungslast für Chipkomponenten zu überwachen. Mit zunehmender Anzahl der Chipkomponenten wird die Bestückungslast immer wichtiger. Mit dieser Funktion kann die Eindruckbelastung des Bestückkopfes regelmäßig gemessen werden. Es hilft bei der Visualisierung des Düsengleitzustands und unterstützt die vorausschauende Wartung. Vereinfacht gesagt hilft es dem Werk zu erkennen, wann sich der Zustand des Montagekopfes ändert, bevor es zu Produktionsfehlern kommt. Dies ist nützlich für eine qualitativ hochwertige Platzierung und langfristige Leitungsstabilität. Bei einer Bestückungsmaschine, die in einer anspruchsvollen Produktion eingesetzt wird, kann die Lastüberwachung dazu beitragen, versteckte Risiken im täglichen Betrieb zu reduzieren.

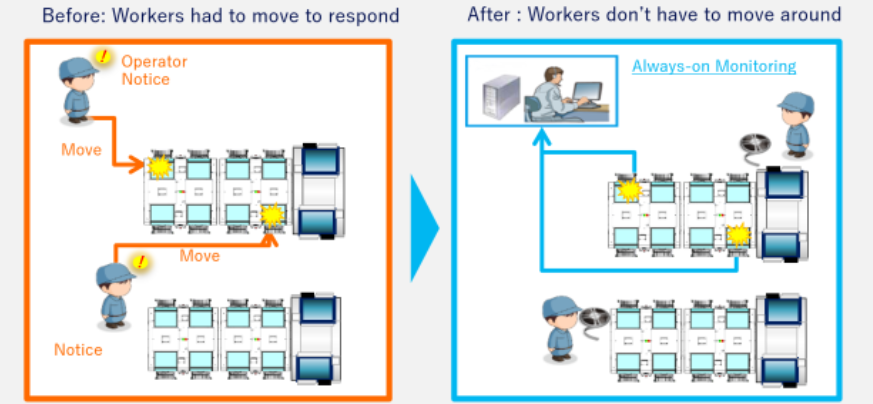

Arbeitsersparnis ohne Fachkenntnisse

Der NPM-DX verfügt über arbeitssparende Funktionen wie die automatische Papierzuführung. Dies trägt zur Automatisierung der Komponentenzuführung bei und reduziert die Arbeitsbelastung des Bedieners. Dies ist nützlich, wenn Fabriken mit kleineren Chargen, mehr Produktwechseln oder begrenzten Fachkräften konfrontiert sind. Die Maschine kann auch die Remote-Fehlerbehebung unterstützen, sodass Wiederherstellungsarbeiten von einem externen Standort aus durchgeführt werden können. Dies reduziert die Notwendigkeit, dass sich die Bediener jedes Mal, wenn ein Fehler auftritt, an der Produktionslinie bewegen müssen. Für Fabriken, die eine intelligente SMT Produktion aufbauen, tragen diese Funktionen zur Verbesserung der Arbeitseffizienz bei. Sie ermöglichen es den Bedienern außerdem, sich stärker auf die Materialversorgung, Qualitätsprüfung und Produktionsplanung zu konzentrieren, anstatt nur auf Alarme zu reagieren.

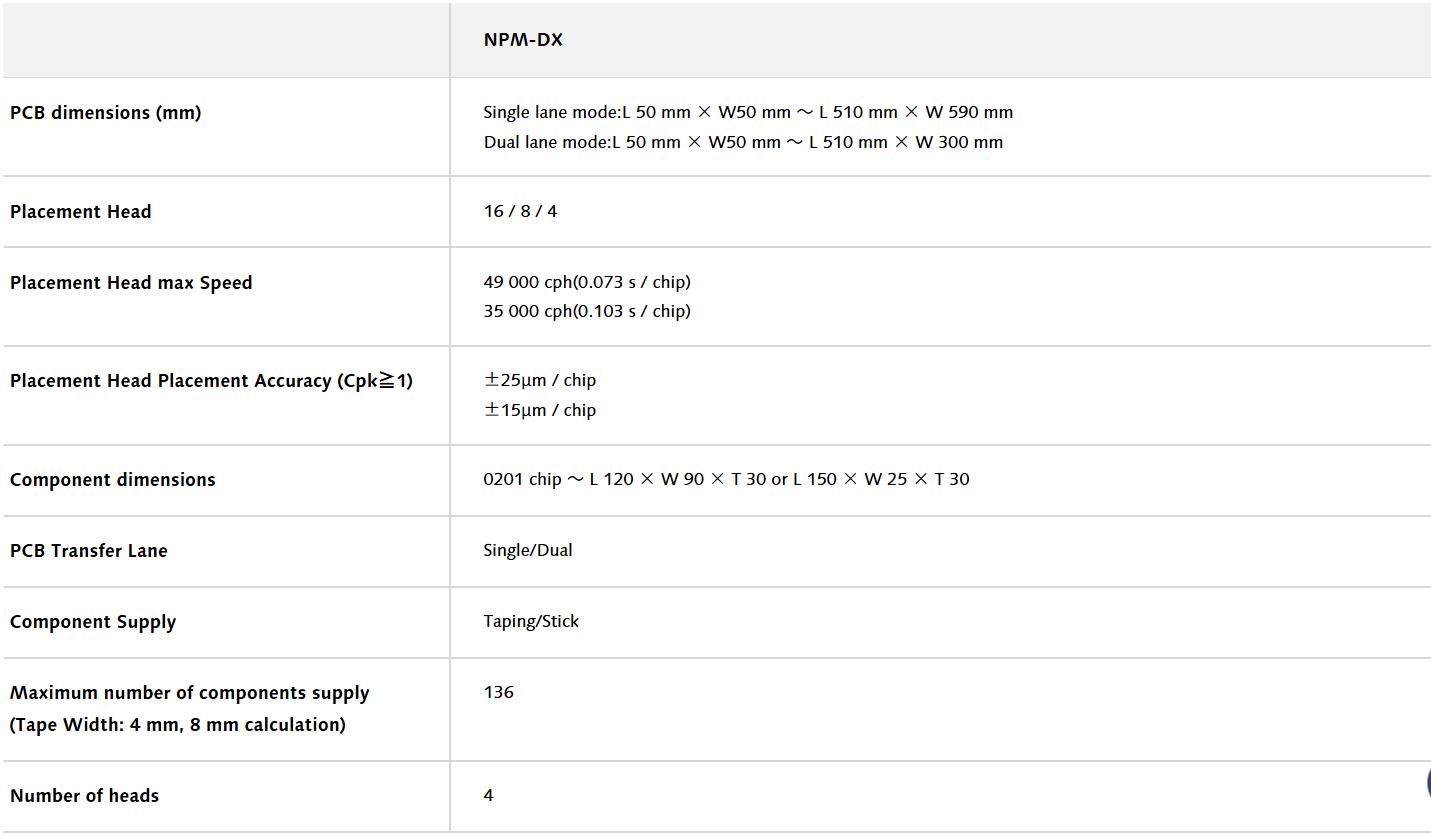

| Spezifikation

*Werte wie die Höchstgeschwindigkeit können je nach Betriebsbedingungen variieren.
*Für weitere Informationen wenden Sie sich bitte an I.C.T.

| SMT Linienausrüstungsliste

Die NPM-DX Panasonic Pcb Smt Bestückungsmaschine kann mit kompletter SMT-Produktionsausrüstung von I.C.T verwendet werden. Eine vollständige Linie kann einen SMT-Lader, einen automatischen Schablonendrucker, eine SPI-Maschine, ein PCB-Förderband, eine Bestückungsmaschine, einen Reflow-Ofen der Lyra-Serie, eine AOI-Inspektionsmaschine, einen PCB-Fräser, eine PCBA-Reinigungsmaschine und einen Entlader umfassen. Diese Maschinen verbinden den Hauptprozess SMT vom Laden PCB über das Drucken, die Pasteninspektion, die Bauteilplatzierung, das Reflow-Löten, die optische Inspektion, die Platinentrennung, die Reinigung und die endgültige Entladung. Für Produkte wie LED-Platinen, industrielle Steuerplatinen und Unterhaltungselektronik muss die Gesamtlinie gut ausbalanciert sein. Eine gute Linienanpassung trägt dazu bei, dass die Bestückungsmaschine von Panasonic ihren tatsächlichen Produktionswert unter Beweis stellt.

| Kundenerfolgsvideo

I.C.T unterstützte einen Kunden in Usbekistan bei einem großen Elektronikfertigungsprojekt. Der Kunde baute eine Fabrik für Computer-Motherboards, SSDs, speicherbezogene Produkte und andere elektronische Baugruppen. I.C.T war von der frühen Kommunikation bis zur Installation, dem Debugging und dem Produktionstest am Projekt beteiligt. Die SMT-Linie umfasste einen I.C.T-5151-Schablonendrucker, vier SMT-Bestückungsmaschinen, Reflowöfen der Lyra-Serie, SPI-, AOI- und PCB-Handhabungssysteme. Die DIP-Linie umfasste manuelle Bestückung, JUKI-Ausrüstung für ungerade Formen, I.C.T-Acrab350-Wellenlöten und Fördersysteme. Nach dem Testlauf gab der Kunde positives Feedback zur Servicereaktion, Maschinenqualität und Produktionslinienunterstützung von I.C.T.

| Service- und Schulungsunterstützung

I.C.T startet die SMT Linienplanung ausgehend von der Produkt- und Fabriksituation, nicht ausgehend von einer festen Maschinenliste. Unser Team prüft PCB die Größe, den Komponententyp, die Zielleistung, den Werkstattraum, den Feederbedarf, die Inspektionspunkte und das Qualifikationsniveau des Bedieners. Anschließend entwerfen wir einen Linienplan, der Druck, Platzierung, Reflow, Inspektion, PCB-Handhabung und Reinigung auf praktische Weise miteinander verbindet. Für Kunden, die LED-Platinen, Steuerplatinen, Computerplatinen oder gemischte Elektronik herstellen, trägt diese Planung dazu bei, Layoutfehler vor dem Versand der Ausrüstung zu reduzieren. Eine gut geplante SMT-Linie ist einfacher zu installieren, einfacher zu trainieren und nach Produktionsbeginn einfacher zu verbessern.

| Kundenfeedback

Wenn eine vollständige SMT-Linie im Werk des Kunden eintrifft, können I.C.T-Ingenieure dabei helfen, die Ausrüstung in echte Produktionskapazität umzuwandeln. Die Arbeiten können Maschinenpositionierung, Strom- und Luftprüfung, Förderbandanschluss, Software-Setup, Linienkommunikation, Testproduktion und Prozessbestätigung umfassen. Die Bediener werden Schritt für Schritt geschult, damit sie verstehen, wie sich jede Station auf die nächste auswirkt. Dies ist wichtig, da SMT Qualität über den gesamten Prozess hinweg entsteht, nicht nur über eine einzelne Maschine. Der Druck wirkt sich auf die Platzierung aus. Die Platzierung beeinflusst den Reflow. Reflow beeinträchtigt die Inspektion. I.C.T hilft dem Team des Kunden, das Gesamtbild zu sehen und die Produktion mit weniger vermeidbaren Problemen zu starten.

| Zertifizierungen und Standards

Bei kompletten SMT-Linienprojekten prüft I.C.T vor dem Versand nicht nur das Erscheinungsbild der Maschine. Wir überprüfen Zubehör, Ersatzteile, elektrischen Zustand, Softwareeinstellungen, Verpackungsschutz und Lieferdokumente. Unsere Linienlösungen können gängige Anforderungen wie CE, RoHS, ISO9001 und zugehörige Patentdokumente unterstützen. Zur Qualitätskontrolle gehört auch eine sorgfältige Exportverpackung, da SMT die Geräte lange Transporte bewältigen müssen. Das Ziel vor der Lieferung ist einfach: Stellen Sie sicher, dass der Kunde eine vollständige, geschützte und einbaufertige Leitung erhält. Dadurch werden fehlende Artikel reduziert, Projektzeit gespart und dem Werksteam ein reibungsloserer Start ermöglicht.

| Über I.C.T Unternehmen und Fabrik

I.C.T bietet Fabriklösungen aus einer Hand für SMT, DIP, Beschichtung, Dosierung, Löten, Inspektion und PCB Handhabung von Produktionslinien. Wir verfügen über eigene F&E-, Produktions-, Engineering- und Serviceteams, die uns dabei helfen, unsere Kunden vom Liniendesign bis zur stabilen Produktion zu unterstützen. I.C.T hat mehr als 1.700 Kunden in über 80 Ländern bedient und deckt viele Branchen wie Unterhaltungselektronik, Automobilelektronik, LED, Energieprodukte und industrielle Steuerung ab. Unsere Fabrik führt vor der Auslieferung strenge Tests und ein Qualitätsmanagement durch. Für Kunden, die eine neue SMT-Linie bauen oder eine bestehende Linie aktualisieren, kann I.C.T Geräteanpassung, technische Schulung, Produktionstests und langfristigen Support anbieten.
