SM471plus
Hanwha
| Menge: | |
|---|---|
| Zuverlässiger Bestückungsautomat von Samsung
Hanwha baut die Samsung Pick and Place Machine mit bewährter Technologie für Elektronikfabriken. Die wichtigsten Merkmale dieser Maschinen sind bei allen Modellen gleich: On-the-Fly-Vision, die Teile während der Bewegung erkennt, gemischte elektrische und pneumatische Zuführungen, die mit vorhandenen Konfigurationen arbeiten, um Geld zu sparen, und einfache Software für eine schnelle Programmierung. Sie unterstützen viele PCB-Größen und Komponententypen mit hoher Genauigkeit. I.C.T liefert diese leistungsstarken Bestückungsautomaten von Samsung und bietet umfassenden Service vom Liniendesign bis zur Installation und Schulung. Kunden erhalten zuverlässige Ausrüstung und fachkundige Hilfe, um überall auf der Welt reibungslose Produktionslinien zu betreiben.
| Modelleinführung

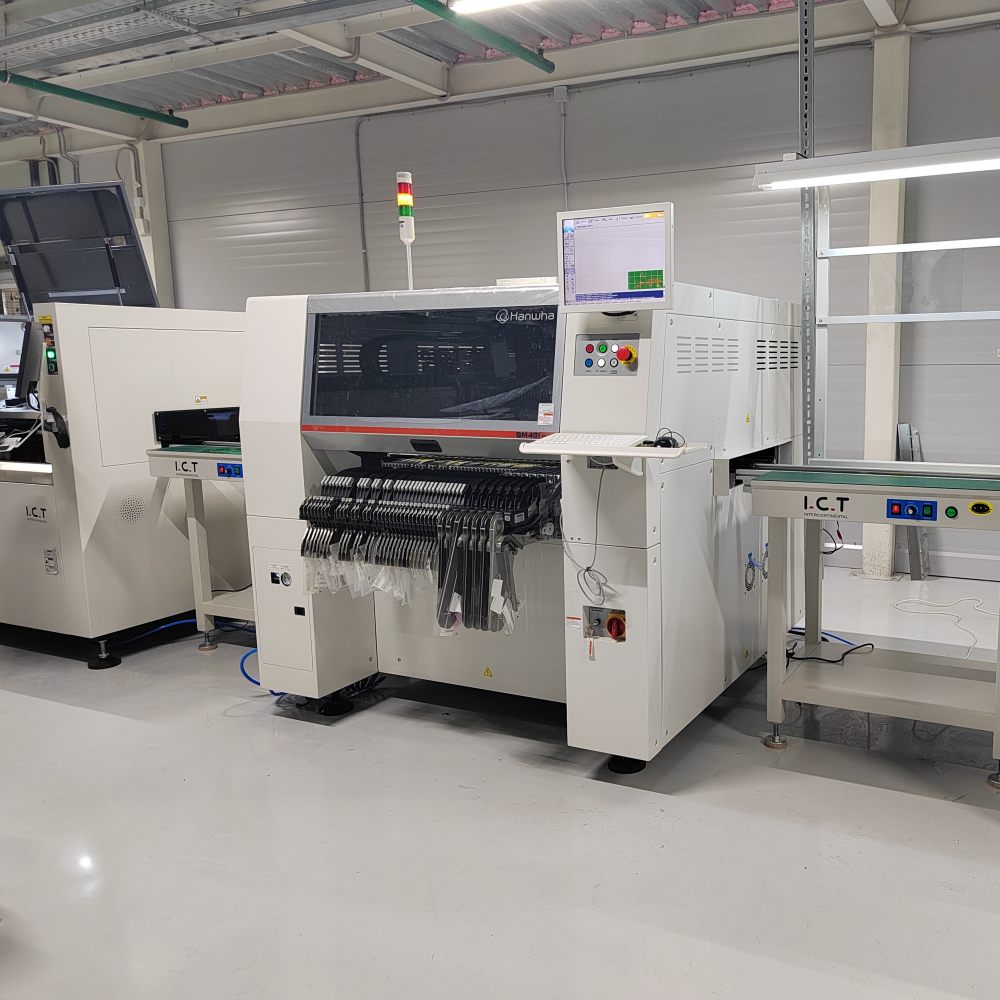

Hochgeschwindigkeitsmodell: SM471Plus
Der SM471Plus ist das schnellste Modell mit einem Portal und zehn Spindeln pro Kopf. Unter besten Bedingungen erreicht er 78.000 CPH und nutzt Flying Vision für schnelles Arbeiten an kleinen 0402-Chips. Die Genauigkeit bleibt bei ±40 µm für Chips und ±50 µm für ICs. Diese Maschine eignet sich für Produktionslinien mit hohem Volumen in Fabriken für Unterhaltungselektronik und Mobiltelefone, bei denen Geschwindigkeit am wichtigsten ist. Die Standardgröße PCB beträgt 510 x 460 mm, mit größeren Optionen.
Flexibles Mittelgeschwindigkeitsmodell: SM481Plus
SM481Plus verwendet ein Portal mit sechs Spindeln pro Kopf, um Geschwindigkeit und Reichweite auszugleichen. Es erreicht 40.000 CPH bei der Handhabung größerer Teile bis zu 42 mm. Die Genauigkeit verbessert sich bei ICs mit Bühnensicht auf ±30 µm. Fabriken der Automobil- und Haushaltsgeräteindustrie wählen dieses Modell für gemischte Produktionsläufe. Es unterstützt sehr lange Bretter bis zu 1.500 mm im einspurigen Aufbau und bietet echte Flexibilität für verschiedene Aufgaben.
Multifunktionsmodell: SM482Plus
Der SM482Plus vereint sechs Spindeln auf einem Portal für eine Leistung von 30.000 CPH. Es eignet sich hervorragend für ungewöhnlich geformte Komponenten und große Platinen bis zu 1.200 x 510 mm. Stage Vision hält die Genauigkeit für ICs bei ±30 µm. Beleuchtungs- und Displayhersteller entscheiden sich für dieses Modell, wenn sie große oder ungewöhnliche Teile platzieren müssen, ohne die Produktionslinie zu verlangsamen. Es bewältigt anspruchsvolle Aufgaben, mit denen andere Maschinen täglich zu kämpfen haben.
Erweitertes flexibles Modell: DECAN L2
DECAN L2 betreibt zwei Portale mit jeweils sechs Spindeln für echte Multitasking-Leistung. Es platziert 56.000 CPH und verwaltet breite Komponenten bis zu einer Höhe von bis zu 55 mm. Die fliegende Sicht sorgt für eine genaue Chipgenauigkeit von ±28 µm. LED-Fabriken und Großplattenhersteller nutzen diese Bestückungsmaschine von Samsung für zweispurige Effizienz und große Leiterplattenaufträge mit einer Länge von bis zu 1.200 mm. Es bringt Hochleistungsfähigkeit auf schnelle Linien.
| Spezifikation
| Parameter | SM471Plus | SM481Plus | SM482Plus | DECAN L2 |
|---|---|---|---|---|
| Platzierungsgeschwindigkeit (optimal) | 78.000 CPH | 40.000 cph | 30.000 CPH | 56.000 CPH |
| Anzahl der Spindeln | 10 Spindeln/Kopf (1 Portal) | 6 Spindeln/Kopf (1 Portal) | 6 Spindeln/Kopf (1 Portal) | 6 Spindeln/Kopf (2 Portale) |
| Platzierungsgenauigkeit (Chip) | ±40µm (0402) | ±40µm (0402) | ±40µm (0402) | ±28µm (03015) |
| Platzierungsgenauigkeit (IC) | ±50µm | ±30 µm | ±30 µm | ±25 µm |
| Komponentenbereich | 0402 ~ □14mm (H12mm) | 0402 ~ □42mm (H15mm) | 0402 ~ □55mm (H15mm) | 0402 ~ □21mm (H12mm, bis □55mm opt.) |
| Max. PCB Größe (Standard) | 510 x 460 mm | 460 x 400 mm | 740 x 460 mm | 510 x 460 mm |
| Max. PCB Größe (Option) | 610 x 460 mm | 1.500 x 460 mm | 1.200 x 510 mm | Bis zu 1.200 x 460 mm |
| Feeder-Kapazität (8 mm) | 120 Stück | 120 Stück | 120 Stück | 120 Stück |
| Vision-System | Fliegende Vision | Bühnenvision | Bühnenvision | Fliegende Vision |
| Weitere SMT verwandte Produkte
I.C.T baut komplette hochwertige SMT-Produktionslinien rund um die Samsung Pick and Place Machine. Wir liefern Vakuumlader, die die Platinen sauber halten, automatische Drucker, die die Paste exakt auftragen, Mehrzonen-Reflow-Öfen, die starke Lötverbindungen erzeugen, und fortschrittliche AOI-Systeme, die jeden Defekt erkennen. Alle Geräte sind fest miteinander verbunden, um einen reibungslosen Durchfluss zu gewährleisten. Dieser vollständige Aufbau steigert den Ertrag, senkt die Kosten und hält dem harten täglichen Einsatz in Automobil-, Medizin-, Beleuchtungs- und Unterhaltungselektronikfabriken stand. Fertige Boards kommen direkt für echte Kunden heraus. Wir planen und betreuen die gesamte Linie von Anfang bis Ende.
| Produktname | Zweck in der Zeile SMT |
|---|---|

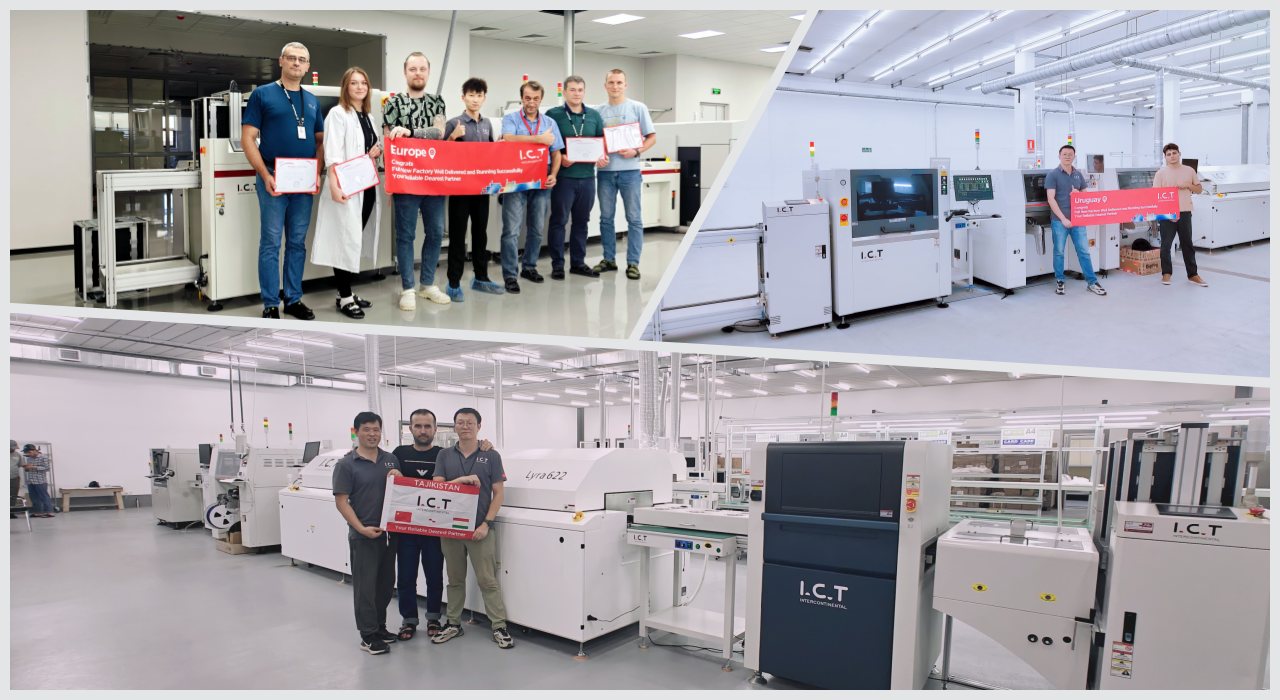

| SMT Zeile | Türkei: Vollautomatische, rückverfolgbare High-End-SMT-Linie. |
| PCB Lader | Lädt automatisch nackte PCBs in die Zeile. |
| Lötpaste Drucker | Druckt Lotpaste präzise auf PCB Pads. |
| Maschine auswählen und platzieren | Montieren Sie Komponenten präzise auf PCBs. |
| Reflow Ofen | Schmilzt Lot, um feste Verbindungen zu bilden. |
| Inspektionsmaschine | SMT Inspektionsgeräte wie AOI, SPI, Röntgen- und Schabloneninspektor. |
| Rückverfolgbarkeitsausrüstung | Zeichnet Produktionsdaten auf und verfolgt sie. |
| Kundenerfolgsvideo
Zwei I.C.T-Ingenieure flogen nach Tadschikistan, um einem LED-Hersteller zu helfen. Der Kunde erhielt zwei vollständige SMT-Linien mit mehreren Samsung Pick-and-Place-Maschinen sowie eine DIP-Linie, eine Beschichtungslinie, eine Abgabelinie und eine LED-Glühbirnenmontagelinie. Das Video zeigt, wie Geräte sicher ankommen, Ingenieure Kisten entladen, Maschinen zusammenbauen und lokale Arbeiter Schritt für Schritt schulen. Die Leitungen begannen reibungslos zu funktionieren. Die Mitarbeiter stellten viele Arten von LED Glühbirnen und Lichtern her. Am Ende gab der Kunde ein durchweg positives Feedback über die schnelle Einrichtung und die perfekte Produktqualität.
| Service- und Schulungsunterstützung
I.C.T bietet umfassenden Service und Schulung für jeden Bestückungsautomaten von Samsung. Unser Team beginnt mit der Bedarfsanalyse und Linienplanung und kümmert sich dann um den Versand, die Installation und die Schulung vor Ort. Ingenieure reisen weltweit, um technische Hilfe und schnelle Lösungen zu erhalten. Wir begleiten Prozessverbesserungen und zukünftige Upgrades, um den Betrieb der Linien mit höchster Effizienz aufrechtzuerhalten. Kunden erhalten das Wissen und die Unterstützung, die sie für langfristigen Erfolg und minimale Ausfallzeiten in ihren Fabriken benötigen.
| Kundenstimmen
Kunden loben die Ingenieure von I.C.T für ihre kompetente und geduldige Hilfe vor Ort. Sie vertrauen auf die Bestückungsmaschine von Samsung, wenn es um eine konstante tägliche Leistung geht. Eine sichere Verpackung schützt die Ausrüstung auf langen Transportwegen. Unser Team beantwortet Fragen schnell, oft noch am selben Tag. Viele Kunden sagen, dass sie durch eine klare Schulung schnell mit der Produktion beginnen und qualitativ hochwertige Ergebnisse erzielen können, ohne Zeit oder Material zu verschwenden.
| Zertifizierungen und Standards
I.C.T verfügt über wichtige globale Zertifikate, die Qualität und Sicherheit belegen. Wir verfügen über CE-Kennzeichnungen für europäische Sicherheitsstandards, RoHS-Konformität für den Umweltschutz und ISO9001 für konsistente Managementsysteme. Mehrere Patente decken unsere eigenen Innovationen in der SMT-Technologie ab. Diese Zertifizierungen zeigen, dass alle Bestückungsautomaten und zugehörigen Dienstleistungen von Samsung strenge internationale Regeln für Zuverlässigkeit, Arbeitssicherheit und umweltfreundliche Herstellungspraktiken erfüllen.
| Über I.C.T Unternehmen und Fabrik
I.C.T betreibt eigene Forschungs-, Entwicklungs- und Produktionszentren in China. Wir beschäftigen 89 Mitarbeiter, darunter 20 qualifizierte Ingenieure, und sind seit der Gründung im Jahr 2012 schnell gewachsen. Das Unternehmen beliefert mittlerweile mehr als 1600 Kunden in 72 Ländern mit Komplettlösungen für die Elektronikfertigung. Strenge Testschritte und eine vollständige Qualitätskontrolle durchlaufen jeden Werksprozess. Dieses starke System liefert zuverlässige Ausrüstung und Service für Kunden auf der ganzen Welt.
