Die Wahl einer SMT-Produktionslinie für die LED-Beleuchtungsherstellung ist nicht nur der Kauf einer Ausrüstung – es ist eine langfristige Fertigungsentscheidung, die sich direkt auf die Produktzuverlässigkeit, die Lichtkonsistenz und die Betriebskosten auswirkt.
Viele LED-Hersteller gehen zunächst davon aus, dass die Montage von LED PCB aufgrund der relativ geringen Komponentenvielfalt einfacher ist als bei Unterhaltungselektronik. In Wirklichkeit bringt die LED-Beleuchtung eine Reihe einzigartiger Herausforderungen mit sich: lange und dünne PCB-Platinen, strenge thermische Anforderungen, Empfindlichkeit gegenüber der Lötkonsistenz und hohe Erwartungen an die Langzeitstabilität. Eine schlecht konfigurierte SMT-Linie läuft möglicherweise zu Beginn der Produktion akzeptabel, führt jedoch nach Monaten des Betriebs allmählich zu Farbabweichungen, vorzeitigem Lichtabfall oder steigenden Nacharbeitsraten.
Dieser Artikel bietet einen praktischen, technikorientierten Leitfaden zur Auswahl der richtigen SMT-Produktionslinie für die LED-Beleuchtungsherstellung – mit Schwerpunkt auf Stabilität, Konsistenz, Skalierbarkeit und Kostenkontrolle und nicht nur auf Schlaggeschwindigkeit.
Für Hersteller, die langfristiges Wachstum planen, geht es bei der Auswahl der richtigen LED SMT-Produktionslinienkonfiguration nicht nur um aktuelle Produktionsziele, sondern auch darum, stabile Qualität, konsistente Leistung und Skalierbarkeit für zukünftige Produkt-Upgrades sicherzustellen.

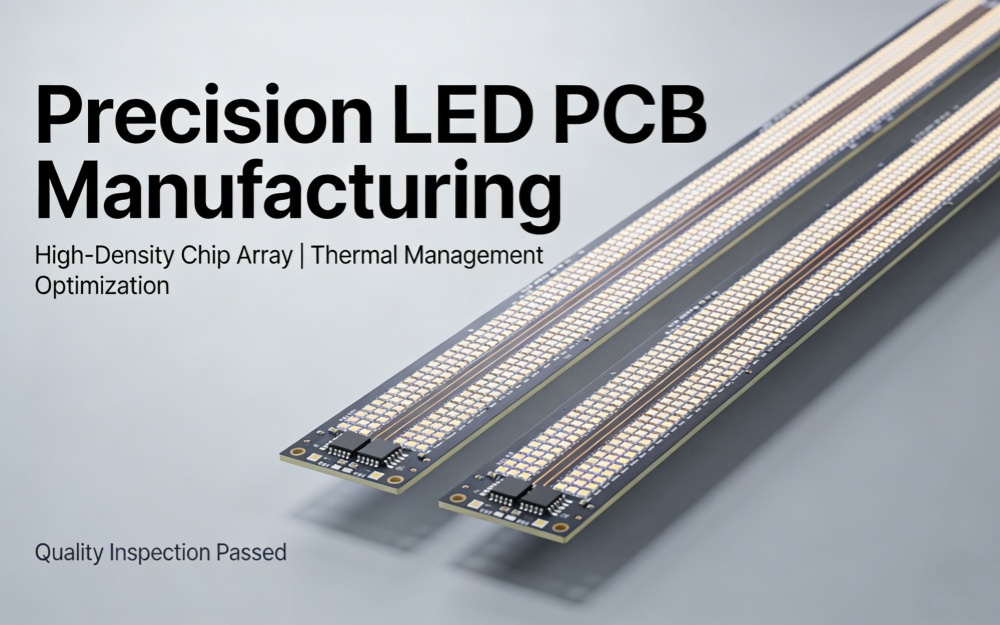

Im Gegensatz zu Smartphones oder kompakter Unterhaltungselektronik kommen bei LED-Beleuchtungsprodukten oft lange, schmale und relativ dünne PCBs zum Einsatz. Lineare Leuchten, Flächenleuchten und Außenleuchten überschreiten häufig die Standardlängen von PCB und neigen bei thermischen Prozessen zu Verformungen.
Diese Eigenschaften stellen höhere Anforderungen an:
Platinenunterstützung beim Drucken und Platzieren
SMT-Förderer Breite und Transportstabilität
Thermische Gleichmäßigkeit beim Reflow-Löten
Das Ignorieren dieser Faktoren kann zu Spannungen an der Lötstelle, ungleichmäßiger Erwärmung und allmählichen Zuverlässigkeitsproblemen führen, die bei der Erstinspektion schwer zu erkennen sind.

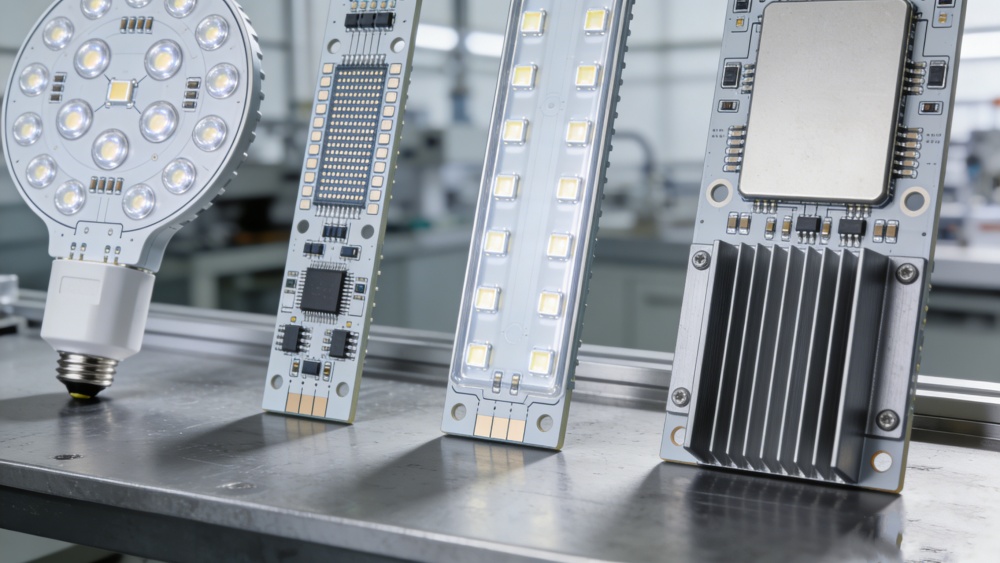

LED Beleuchtungen PCBs bestehen typischerweise aus:
Große Mengen an LED-Chips
Widerstände und Kondensatoren in sich wiederholenden Mustern
Begrenzte Paketvielfalt im Vergleich zu Smartphones oder Wearables
Während das Layout einfach erscheint, besteht die Herausforderung darin, die Platzierung und Lötkonsistenz über Tausende – oder Millionen – identischer Komponenten hinweg aufrechtzuerhalten. Geringe Schwankungen des Lotvolumens oder des Platzierungsdrucks können zu sichtbaren Helligkeitsunterschieden bei den fertigen Produkten führen.
Für die LED-Fertigung sind Wiederholgenauigkeit und Prozesskontrolle wichtiger als extreme Bestückungsgeschwindigkeit.
Die Leistung von LED steht in direktem Zusammenhang mit der Qualität der Lötverbindung und dem thermischen Verhalten. Schlechtes Löten kann zu Folgendem führen:
Erhöhte Sperrschichttemperatur
Schnellerer Lumenverlust
Farbveränderung im Laufe der Zeit
Im Gegensatz zu kurzlebigen Verbraucherprodukten wird von LED-Beleuchtungen erwartet, dass sie jahrelang zuverlässig funktionieren. SMT Entscheidungen, die während der Linienkonfiguration getroffen werden, haben noch lange nach Produktionsbeginn direkte Auswirkungen auf die Feldleistung.
In der Praxis müssen SMT-Lösungen für die LED Beleuchtungsherstellung an die Produktstruktur, die PCB-Größe und die thermischen Anforderungen angepasst werden, anstatt einen einheitlichen Ansatz zu verwenden.
LED-Glühbirnen und -Röhren sind typischerweise großvolumige Produkte mit moderaten PCB-Größen. Zu den wichtigsten SMT-Prioritäten gehören:
Stabiler Druck für gleichmäßiges Lotvolumen
Zuverlässige Platzierung bei moderaten Geschwindigkeiten
Bei Reflow-Prozessen stand die gleichmäßige Erwärmung im Vordergrund und nicht der maximale Durchsatz
Für diese Anwendungen liefert eine ausgewogene SMT-Reihe mit Schwerpunkt auf Betriebszeit und Ertrag häufig einen besseren ROI als Ultrahochgeschwindigkeitskonfigurationen.
Flächenleuchten und lineare Leuchten bringen aufgrund der Platinenlänge und der mechanischen Beanspruchung zusätzliche Komplexität mit sich. SMT Zeilen für diese Produkte sollten hervorheben:
Verbesserte PCB-Unterstützung beim Drucken und Platzieren
SMT-Förderers wurde für die Handhabung langer Boards entwickelt
Reflow-Öfen mit bewährter Temperaturgleichmäßigkeit über breite und lange PCBs
Unsachgemäße Handhabung oder ungleichmäßige Erwärmung können zu einer leichten Ermüdung der Lötstelle führen, die erst nach längerem Betrieb auftritt.
Hochleistungs- und Outdoor-LED-Produkte erfordern höchste Lötzuverlässigkeit. Diese Anwendungen erfordern häufig:
Strenge thermische Profilkontrolle
Optionale Stickstoff-Reflow-Umgebungen
Konservative Prozessmargen zur Gewährleistung einer langfristigen Haltbarkeit
In solchen Fällen können durch Investitionen in thermische Stabilität und Prozesskontrolle im Vorfeld die späteren Garantie- und Wartungskosten erheblich gesenkt werden.

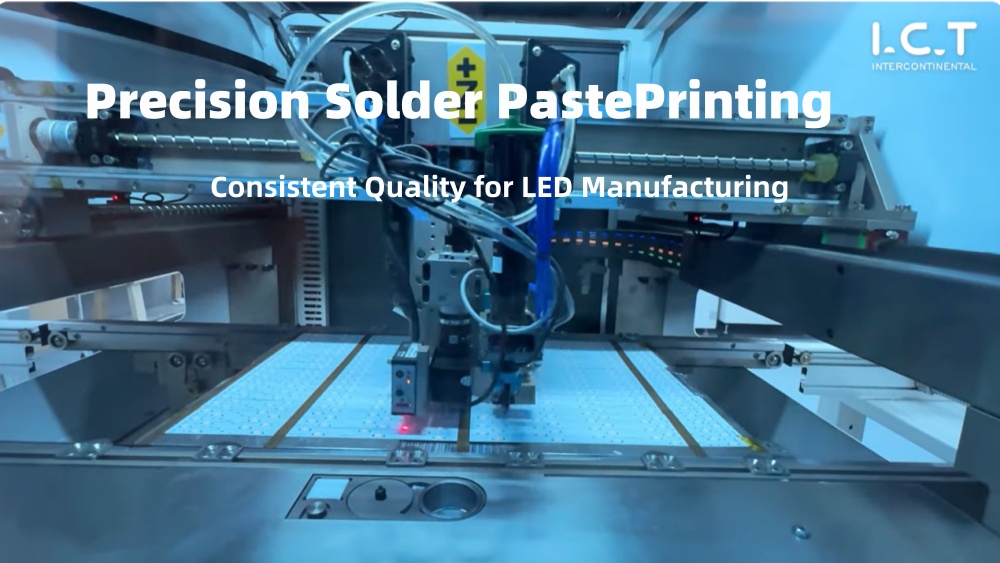

Der Lotpastendruck ist der Ausgangspunkt für LED SMT-Qualität. Zu den häufigsten Herausforderungen gehören:
Ungleichmäßiges Lotvolumen auf großen LED-Pads
Leimabsackung oder unzureichende Freigabe bei langen Dielen
Abweichungen aufgrund inkonsistenter Platinenunterstützung
Selbst geringfügige Abweichungen des Lotvolumens können zu einer LED-Neigung, unzureichender Wärmeableitung oder langfristigen Zuverlässigkeitsproblemen führen.
Bei der Auswahl eines Lotpastendruckers für die LED-Herstellung sollte Folgendes Priorität haben:
Stabiler Rahmen und wiederholbare Ausrichtung
Effektive Brettunterseitenunterstützung für lange PCBs
Gleichmäßiger Rakeldruck über die gesamte Druckfläche
Geschwindigkeit ist selten der limitierende Faktor. Ein etwas langsamerer, aber stabilerer Drucker liefert in der LED-Produktion oft bessere Langzeitergebnisse.
Die Inspektion von Lotpasten (SPI) ist nicht für jede LED-Fabrik obligatorisch, wird jedoch immer wertvoller, wenn:
Produktion mittlerer bis hoher Stückzahlen
Herstellung von Hochleistungs- oder Exportprodukten LED
Probleme mit lötbedingten Defekten oder Helligkeitsunterschieden
SPI ermöglicht die frühzeitige Erkennung von Schwankungen des Lotvolumens, bevor Platzierung und Reflow das Problem verstärken.

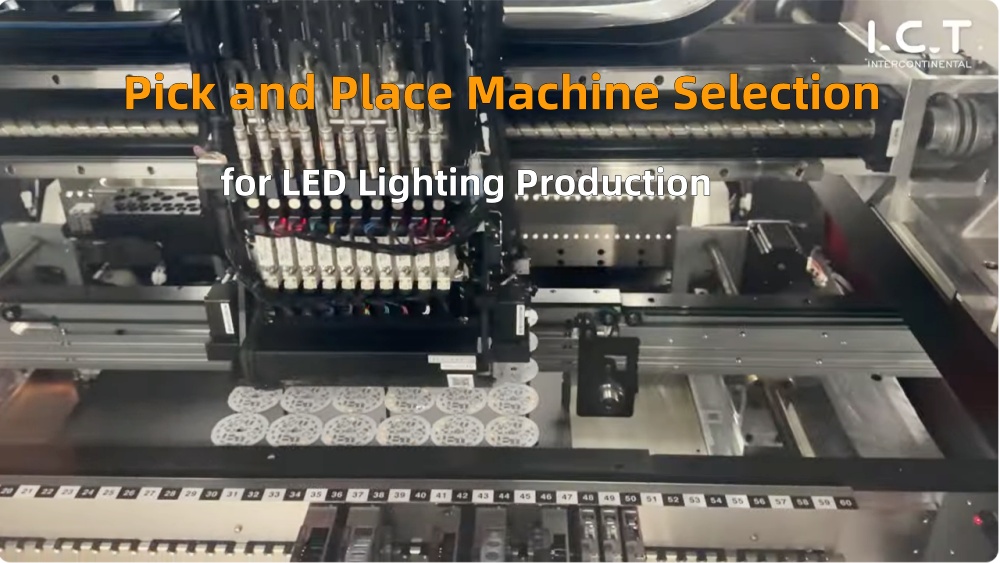

LED Bauteile reagieren empfindlich auf mechanische Beanspruchung. Übermäßige Platzierungskraft kann während AOI die Chips intern beschädigen, ohne dass sichtbare Mängel auftreten.
Zu den wichtigsten Überlegungen gehören:
Einstellbare Platzierungskraftregelung
Stabile Düsenausrichtung
Konsistentes Platzierungsverhalten über lange Produktionsläufe hinweg
Bei LED SMT übertrifft die sanfte und wiederholbare Platzierung oft die maximale Platzierungsgeschwindigkeit.
Während hohe CPH-Werte attraktiv erscheinen mögen, profitiert die LED Fertigung stärker von:
Stabile Platzierungsgenauigkeit im Laufe der Zeit
Minimale Drift bei langen Produktionsschichten
Niedrige Fehlerquoten statt maximaler Output
Eine Maschine, die etwas langsamer läuft, aber konstant läuft, führt aufgrund der geringeren Nacharbeit häufig zu einer höheren effektiven Produktivität.
Viele LED-Boards kombinieren LED-Chips mit Standardwiderständen, Kondensatoren oder Anschlüssen. Pick-and-Place-Systeme sollten:
Behandeln Sie problemlos gemischte Komponentengrößen
Unterstützen Sie schnelle Programmänderungen für verschiedene Produktvarianten
Behalten Sie die Genauigkeit bei, ohne häufig neu kalibrieren zu müssen
Flexibilität wird immer wichtiger, da die Produktlinien von LED diversifiziert werden.

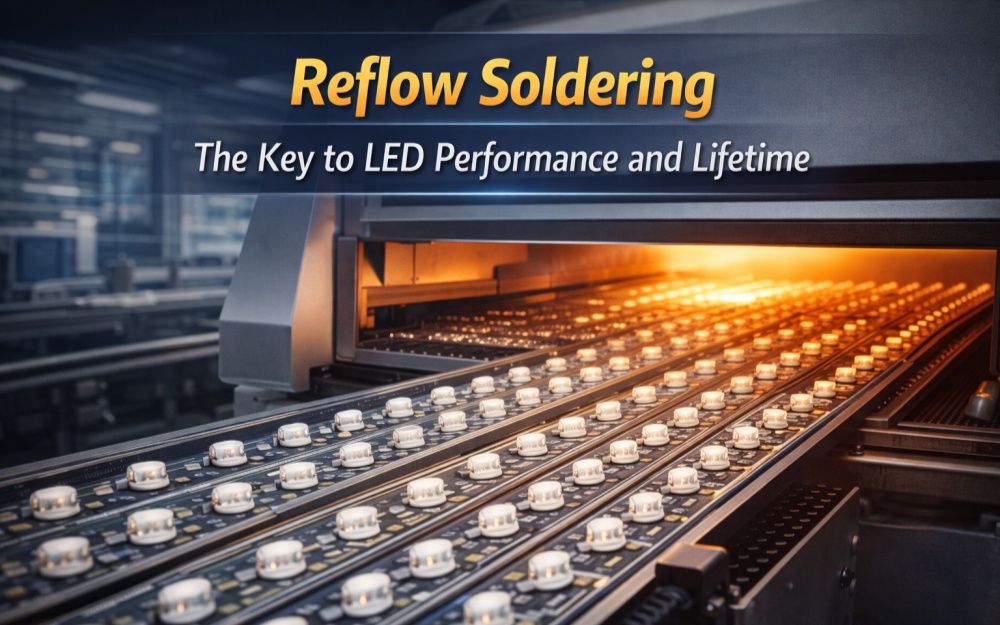

Reflow-Löten ist der kritischste Prozess für LED Zuverlässigkeit. Zu den häufigsten Herausforderungen gehören:
Ungleichmäßige Erwärmung über lange PCBs
Uneinheitliche Einweich- und Spitzentemperaturen
Übermäßige thermische Belastung führt zu Lötermüdung
Ein stabiles und wiederholbares Wärmeprofil ist für eine konstante Lichtleistung und eine lange Lebensdauer unerlässlich.
Stickstoff-Reflow kann für bestimmte LED-Anwendungen Vorteile bieten:
Reduzierte Oxidation
Verbesserte Lötmittelneugung
Konsequentere Gelenkbildung
Es erhöht jedoch auch die Betriebskosten. Für viele Standard-LED-Produkte ist ein gut kontrollierter Luft-Reflow-Prozess ausreichend. Stickstoff ist in der Regel für die Herstellung von Hochleistungs- oder Premium-LED-Produkten gerechtfertigt.
Bei langen LED-Platinen ist die Gestaltung des Reflow-Ofens von entscheidender Bedeutung. Zu den Schlüsselfaktoren gehören:
Ausreichende Heizzonenlänge
Stabiles Luftstromdesign
Bewährte Temperaturgleichmäßigkeit über die Breite und Länge der Platte
Kurzfristige Testergebnisse mögen akzeptabel erscheinen, aber die langfristige Konsistenz entscheidet über den tatsächlichen Produktionserfolg.
LED SMT Defekte unterscheiden sich von denen in dichter Unterhaltungselektronik. Typische Probleme sind:
LED Fehlausrichtung oder Neigung
Zu wenig oder zu viel Lot
Polaritätsfehler
Fehlende Komponenten
Inspektionsstrategien sollten auf diese Fehlertypen zugeschnitten sein und nicht auf allgemeine Anforderungen mit hoher Dichte PCB.

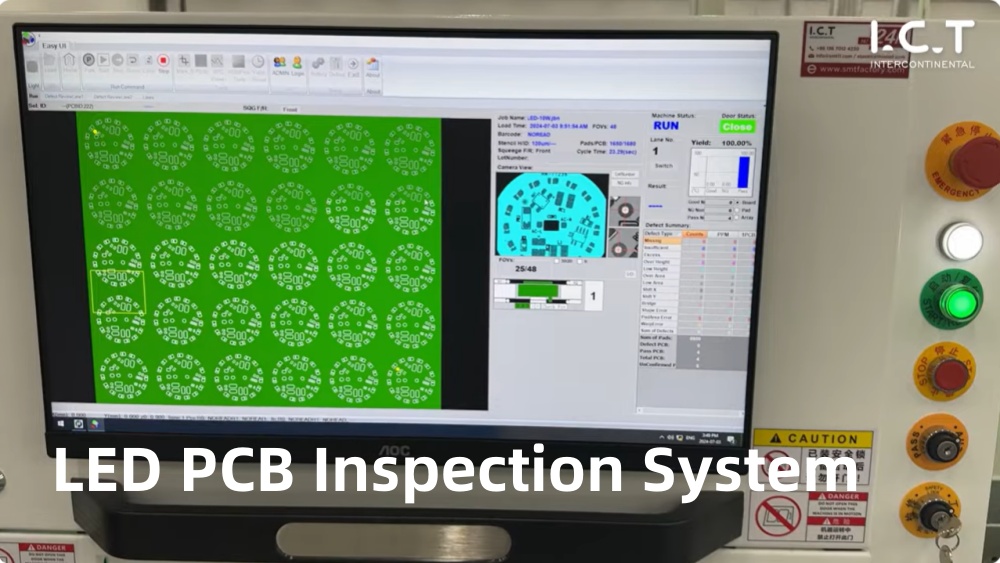

Die automatisierte optische Inspektion (AOI) wird häufig in LED SMT-Linien eingesetzt. Effektive AOI-Setups konzentrieren sich auf:
LED Positionsgenauigkeit
Lötstellenform statt Mikrofehlererkennung
Hohe Inspektionsgeschwindigkeit ohne unnötige Komplexität
Übermäßig komplexe AOI-Programmierung erhöht häufig die Kosten, ohne den Ertrag zu verbessern.
Nicht jede LED-Fabrik benötigt vom ersten Tag an eine vollständige SPI- und AOI-Abdeckung. Ein praktischer Ansatz ist:
Beginnen Sie mit AOI für die Platzierung und Polaritätskontrolle
Führen Sie SPI ein, wenn die Volumen- oder Qualitätsanforderungen steigen
Die Inspektionsinvestitionen sollten mit dem Produktionsumfang und den Kundenerwartungen wachsen.
Viele LED-Hersteller beginnen mit einer einzigen SMT-Linie. Der Schlüssel liegt darin, sicherzustellen, dass die Erstkonfiguration:
Beschränkt zukünftige Erweiterungen nicht
Ermöglicht die reibungslose Integration weiterer Geräte
Verhindert vorzeitige Obsoleszenz
Modulare Planung reduziert Risiken und schützt Kapitalinvestitionen.
In LED SMT-Linien profitieren bestimmte Geräte von einer höheren Anfangsspezifikation:
Reflow-Öfen mit stabiler thermischer Leistung
Drucker mit starker mechanischer Stabilität
Fördersysteme zur Handhabung längerer Bretter
Andere Elemente, wie Inspektionstiefe oder Bestückungsgeschwindigkeit, können oft nachträglich aufgerüstet werden.
Eine zu große Spezifikation der Ausrüstung kann ebenso problematisch sein wie eine zu geringe Investition. Zu den häufigsten Fehlern gehören:
Kauf übermäßiger Geschwindigkeit für einfache LED-Layouts
Investition in Inspektionen, die über den tatsächlichen Bedarf hinausgehen
Kopieren von Smartphone-SMT-Konfigurationen ohne Anpassung
Eine ausgewogene Planung gewährleistet ein optimales Kosten-Verhältnis über den gesamten Produktlebenszyklus.
Zu den wiederkehrenden Fehlern gehören:
Geschwindigkeit vor Stabilität priorisieren
Die Auswirkungen der thermischen Konsistenz werden unterschätzt
Lange PCB-Handhabungsherausforderungen werden ignoriert
Behandeln von LED SMT als identisch mit der Montage von Unterhaltungselektronik
Die frühzeitige Vermeidung dieser Fehler spart später erhebliche Kosten und betrieblichen Stress.
Die Auswahl der richtigen SMT-Produktionslinie für die LED-Beleuchtungsherstellung erfordert eine Änderung der Denkweise. Erfolg wird nicht durch maximale Geschwindigkeit oder niedrigste Anschaffungskosten definiert, sondern durch langfristige Konsistenz, Zuverlässigkeit und Skalierbarkeit.
Eine gut gestaltete LED SMT-Linie liefert:
Stabile Lötqualität
Gleichbleibende Lichtleistung
Geringeres Nacharbeits- und Garantierisiko
Nachhaltiges Produktionswachstum
Durch die Konzentration auf reale Prozessanforderungen und nicht auf Standardspezifikationen können LED-Hersteller SMT Produktionslinien bauen, die sowohl aktuelle Anforderungen als auch zukünftige Erweiterungen mit Zuversicht unterstützen.
