Ein praktischer Entscheidungsleitfaden für eine stabile, skalierbare und zuverlässige Fertigung

Auswahl einer SMT-Linie für die Leistungselektronik PCBA

Warum Leistungselektronik PCBA eine andere SMT-Strategie erfordert

Bei vielen Projekten zur Herstellung von Leistungselektronik hat die SMT-Linienentscheidung nur eine echte Chance, richtig zu sein. Die Folgen einer falschen Konfiguration zeigen sich oft nicht sofort. Stattdessen treten sie Monate oder sogar Jahre später still und leise auf – durch sinkende Erträge, instabile Lötqualität, vermehrte Nacharbeit und steigende Feldrenditen.

Aus diesem Grund unterscheidet sich die Auswahl einer SMT Produktionslinie für Leistungselektronik PCBA grundlegend von der Auswahl einer Linie für Unterhaltungselektronik oder Kommunikationsprodukte.

In der Leistungselektronikfertigung geht es nicht darum, die höchste Bestückgeschwindigkeit oder die geringste Anfangsinvestition zu erreichen. Das eigentliche Ziel besteht darin, ein Produktionssystem aufzubauen, das unter thermischer Belastung stabil arbeitet, schwere und leistungsstarke Komponenten handhabt und über einen langen Produktlebenszyklus hinweg eine gleichbleibende Qualität aufrechterhält.

Leistungselektronik PCBAs wird häufig in industriellen Stromversorgungen, Energiespeichersystemen, Motorantrieben, Ladegeräten für Elektrofahrzeuge, Wechselrichtern für erneuerbare Energien und industrieller Automatisierung eingesetzt. Bei diesen Produkten handelt es sich typischerweise um dicke PCBs, große Kupferflächen, Hochstrompfade und Leistungsgeräte wie MOSFETs, IGBTs, Transformatoren und große Elektrolytkondensatoren. Jede Schwäche der Lötqualität, der thermischen Kontrolle oder der mechanischen Stabilität kann zu frühen Ausfällen, Sicherheitsrisiken oder teuren Rücksendungen vor Ort führen.

Für Hersteller, Ingenieure und Beschaffungsteams führt die Auswahl der falschen SMT-Linie häufig zu versteckten langfristigen Kosten: häufige Nacharbeit, instabile Erträge, Prozessabweichungen oder sogar eine erzwungene Neugestaltung der Linie, wenn die Produktion skaliert wird. Dieser Artikel bietet einen praktischen, entscheidungsorientierten Rahmen für die Auswahl einer SMT-Linie speziell für die Leistungselektronik PCBA, wobei der Schwerpunkt auf Zuverlässigkeit, Skalierbarkeit und Gesamtlebenszyklusleistung und nicht auf kurzfristigen Metriken liegt.

1. Die einzigartigen Herstellungsherausforderungen der Leistungselektronik verstehen PCBA

Verständnis der einzigartigen Herstellungsherausforderungen der Leistungselektronik PCBA

Bevor wir uns mit der Auswahl der Ausrüstung befassen, ist es wichtig zu verstehen, warum die Leistungselektronik PCBA höhere Anforderungen an SMT-Produktionslinien stellt als typische Elektronikprodukte.

1.1 Dicke PCBs und hohe thermische Masse

Leistungselektronikplatinen verwenden üblicherweise PCB-Dicken von 2,0–3,2 mm oder mehr, oft kombiniert mit schweren Kupferschichten. Diese Eigenschaften beeinflussen die Wärmeübertragung beim Reflow-Löten erheblich. Im Vergleich zu dünnen Verbraucher-PCBs erwärmen sich dicke Platinen langsamer und kühlen weniger gleichmäßig ab, was das Risiko einer unzureichenden Benetzung des Lots, kalter Verbindungen oder übermäßiger Temperaturgradienten erhöht.

1.2 Große und schwere Komponenten

Im Gegensatz zu Mobil- oder IoT-Produkten, die von kleinen Chipkomponenten dominiert werden, umfasst die Leistungselektronik PCBAs große Pakete wie DPAK, Geräte der TO-Serie, Leistungsmodule, Transformatoren und große Kondensatoren. Diese Komponenten stellen Herausforderungen hinsichtlich der Pick-and-Place-Stabilität, der Düsenauswahl, der Platzierungsgenauigkeit und der Bewegung nach der Platzierung vor der Erstarrung des Lots dar.

1.3 Hohe Zuverlässigkeit und lange Produktlebenszyklen

Produkte der Leistungselektronik sind oft für einen Dauerbetrieb über 5–10 Jahre oder länger ausgelegt. Dies bedeutet, dass die Zuverlässigkeit der Lötverbindung, die Beständigkeit gegen Temperaturwechsel und die langfristige Prozesskonsistenz weitaus wichtiger sind als der kurzfristige Durchsatz. Ein marginaler SMT-Prozess, der während der anfänglichen Produktion akzeptabel erscheint, kann mit der Zeit zu einer ernsthaften Belastung werden.

1.4 Anforderungen für gemischte Montage

Viele Leistungselektronik-PCBAs erfordern eine Kombination aus SMT- und Through-Hole-(THT)-Prozessen. Nach dem SMT-Reflow werden häufig große Transformatoren, Hochstromanschlüsse und mechanische Komponenten installiert, sodass eine frühzeitige Planung des Linienlayouts und die Prozessintegration unerlässlich sind.

Wichtige Erkenntnis für die Leistungselektronik SMT:
Bei der Leistungselektronik SMT geht es nicht um Geschwindigkeit. Es geht um Prozessstabilität, thermische Kontrolle und langfristige Zuverlässigkeit. Aus diesem Grund ist das Prozessdesign auf Systemebene wichtiger als einzelne Maschinenspezifikationen.

2. Anpassung der Linienkapazität von SMT an die tatsächlichen Produktionsanforderungen

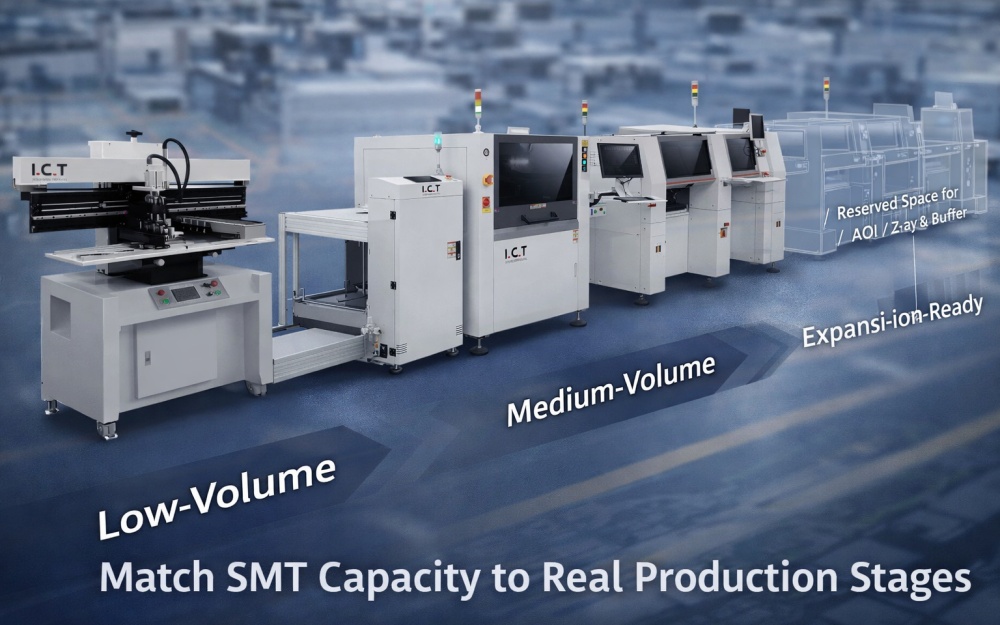

Passen Sie die Kapazität von SMT an reale Produktionsstufen an

Einer der häufigsten Fehler bei der Linienauswahl ist die Auswahl der Ausrüstung nur auf der Grundlage der maximalen Nenngeschwindigkeit und nicht auf der Grundlage der tatsächlichen Produktionsanforderungen.

2.1 Kleinserien- und Prototypenfertigung

Für Forschungs- und Entwicklungszentren, Startups oder Hersteller, die maßgeschneiderte Leistungselektronikprodukte in kleinen Mengen herstellen, ist Flexibilität wichtiger als der Automatisierungsgrad. Häufige Produktwechsel, manuelle Eingriffe und technische Anpassungen sind normal.

Empfohlene Eigenschaften:

  • Halbautomatische oder modulare SMT-Linie

  • Einfache Programmumschaltung und Einrichtung

  • Gute technische Zugänglichkeit

  • Geringere Kapitalinvestitionen mit klaren Upgrade-Pfaden

Diese Art der Konfiguration unterstützt eine schnelle Iteration, ohne den Hersteller an übergroße Geräte zu binden, die nicht ausreichend genutzt werden.

2.2 Stabile Produktion mittlerer Stückzahl

Viele Hersteller von Leistungselektronik sind vor allem im mittleren Volumenbereich tätig, etwa bei Industrienetzteilen oder Energiespeicher-Steuerplatinen. In diesem Szenario sind Stabilität, Ertragskonsistenz und vorhersagbare Leistung weitaus wichtiger als die maximale Platzierungsgeschwindigkeit.

Empfohlene Eigenschaften:

  • Vollautomatische Inline-SMT-Linie

  • Ausgewogene Platzierungsgeschwindigkeit und -genauigkeit

  • Stabile thermische Reflow-Leistung

  • Inline-Inspektion zur Prozesskontrolle

2.3 Wachsende oder expansionsorientierte Hersteller

Hersteller, die in schnell wachsende Sektoren wie die Infrastruktur von Elektrofahrzeugen oder erneuerbare Energien einsteigen, müssen eine zukünftige Expansion planen. Die Wahl einer SMT-Linie ohne Skalierbarkeit führt später oft zu kostspieligen Neukonstruktionen und Produktionsunterbrechungen.

Empfohlene Eigenschaften:

  • Modularer Linienaufbau

  • Reservierter Platz für AOI, Röntgen- und Pufferstationen

  • Standardisierte mechanische und Softwareschnittstellen

  • Datenkompatibilität für die Integration auf Linienebene

Wichtige Erkenntnisse für die Leistungselektronik SMT:
Die Kapazität von SMT sollte den realen Produktionsstufen entsprechen, nicht optimistischen Prognosen. Hier bietet die Linienplanung auf Lösungsebene einen weitaus größeren Mehrwert als der Einzelkauf von Maschinen.

3. Lotpastendruck: Die Grundlage der Leistungselektronik SMT Qualität

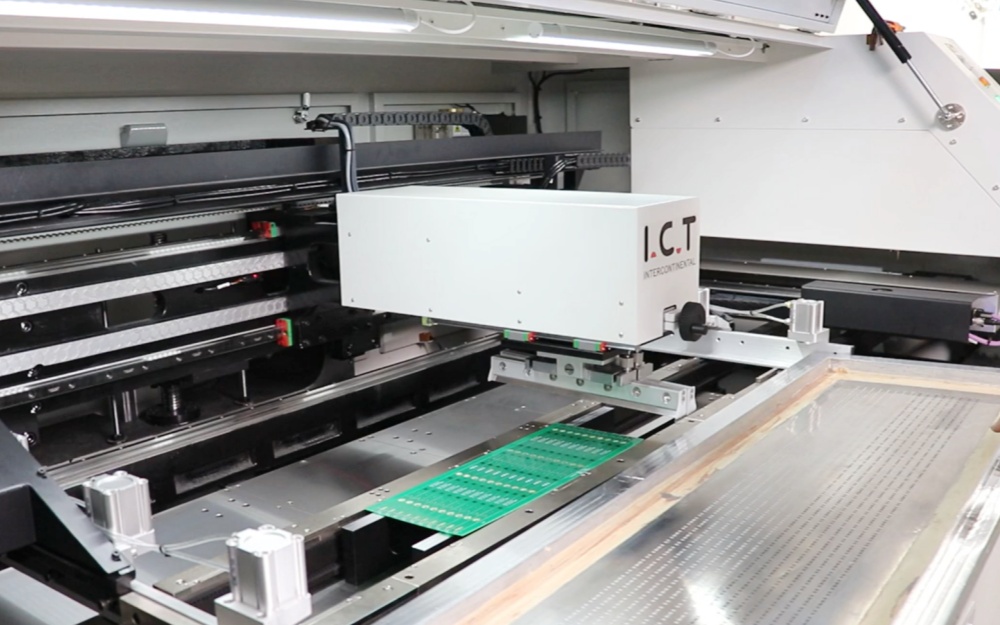

Druckstabilität definiert Prozessstabilität

In der Leistungselektronik SMT hat der Lotpastendruck einen unverhältnismäßigen Einfluss auf die Zuverlässigkeit des Endprodukts. Große Pads, dicke Platinen und eine hohe thermische Masse verstärken jede in dieser Phase auftretende Inkonsistenz.

3.1 PCB Unterstützung und mechanische Stabilität

Dicke PCBs erfordern beim Drucken starke und flexible Stützsysteme. Unzureichende Unterstützung kann zu Durchbiegung der Platine, ungleichmäßigem Pastenauftrag und einer Fehlausrichtung zwischen Schablone und Pads führen.

Wichtige Überlegungen:

  • Starre Druckerplattform

  • Flexible und verstellbare PCB Stützstifte

  • Stabile Schablonenklemmung und -ausrichtung

3.2 Konsistentes Pastenvolumen für große Pads

Leistungsgeräte verwenden oft große Lötpads, die sehr empfindlich auf Schwankungen des Pastenvolumens reagieren. Zu viel Paste erhöht das Risiko einer Blasenbildung, während zu wenig Paste die Festigkeit der Verbindung verringert. Ein stabiler und wiederholbarer Druckprozess ist eine der effektivsten Möglichkeiten, nachgelagerte Fehler und Nacharbeiten zu reduzieren.

Wichtige Erkenntnisse für die Leistungselektronik SMT:
Die Druckstabilität ist weitaus wichtiger als die Druckgeschwindigkeit.

4. Pick-and-Place: Stabilität statt Geschwindigkeit

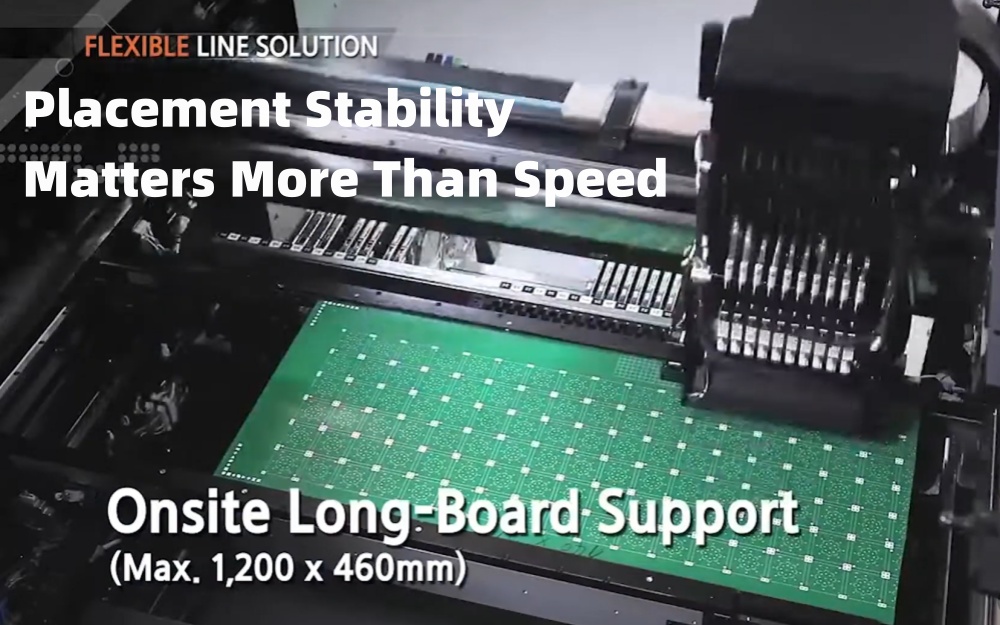

Platzierungsstabilität ist wichtiger als Geschwindigkeit

Bei Bestückungsautomaten für die Leistungselektronik PCBA müssen die Platzierungsstabilität und die Fähigkeit zur Komponentenhandhabung Vorrang vor der maximalen Anzahl von Komponenten pro Stunde haben.

4.1 Umgang mit großen und schweren Bauteilen

Das Platzierungssystem sollte Folgendes unterstützen:

  • Hochlastdüsen

  • Stabile Abholung für unregelmäßige Pakete

  • Kontrollierte Platzierungskraft

  • Minimale Vibration während der Bewegung

4.2 Genauigkeit für gemischte Komponententypen

Leistungselektronik PCBAs kombiniert häufig Fine-Pitch-Komponenten mit großen Leistungsgeräten. Das Bestückungssystem muss diese Vielfalt ohne häufige manuelle Anpassungen oder Prozesskompromisse bewältigen.

4.3 Feeder- und Softwareflexibilität

Flexible Feeder-Konfigurationen und intuitive Programmierung reduzieren den Engineering-Arbeitsaufwand und das Risiko von Einrichtungsfehlern erheblich.

Wichtige Erkenntnisse für die Leistungselektronik SMT:
Ein etwas langsamerer, aber stabilerer Platzierungsprozess liefert fast immer einen höheren langfristigen Ertrag.

5. Reflow-Löten: Der Kern der Zuverlässigkeit der Leistungselektronik

Reflow definiert langfristige Zuverlässigkeit

In der Leistungselektronik SMT ist das Reflow-Löten oft der am meisten unterschätzte Risikofaktor bei der Linienplanung.

Die Leitungen bestehen möglicherweise die anfänglichen Abnahmetests, leiden jedoch später unter instabilen Void-Raten oder einer inkonsistenten Lötqualität. In vielen Fällen liegt die Ursache nicht in Materialien oder Komponenten, sondern in einem unzureichenden thermischen Spielraum bei der Gestaltung des Reflow-Prozesses.

5.1 Thermische Gleichmäßigkeit und Wärmedurchdringung

Dicke Platten und große Bauteile erfordern eine starke und gleichmäßige Wärmeübertragung.

Hauptanforderungen:

  • Mehrere Heizzonen

  • Starke thermische Kompensationsfähigkeit

  • Stabiles Luftstromdesign

  • Wiederholbare Temperaturkontrolle über lange Produktionsläufe

5.2 Profilkontrolle und Prozesskonsistenz

Präzise und wiederholbare Temperaturprofile stellen sicher, dass Lötverbindungen die Zuverlässigkeitsanforderungen über verschiedene Platinendesigns und Produktionschargen hinweg erfüllen.

5.3 Oxidations- und Hohlraumkontrolle

Bei Hochleistungslötverbindungen wirken sich Oxidation und Hohlräume erheblich auf die Wärmeleitfähigkeit und die elektrische Leistung aus. Optimierte thermische Profile und bei Bedarf kontrollierte Atmosphären helfen, diese Risiken zu mindern.

Wichtige Erkenntnisse für die Leistungselektronik SMT:
Die Reflow-Leistung bestimmt weitgehend die langfristige Produktzuverlässigkeit.

6. Inspektionsstrategie: Risiken erkennen, bevor sie zu Ausfällen werden

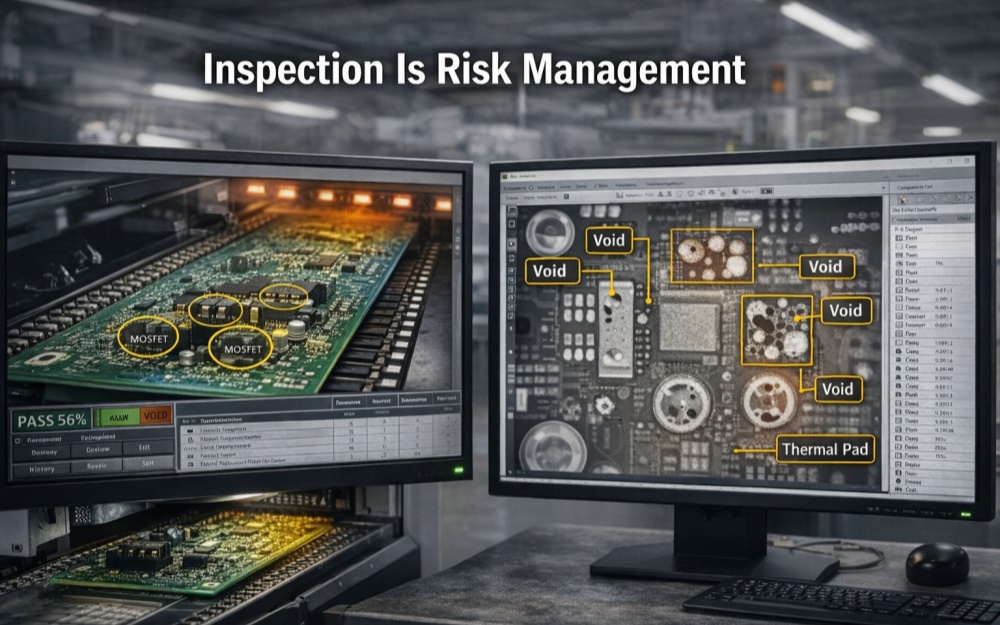

PCB Inspektion ist Risikomanagement

Die Inspektion ist in der Leistungselektronik nicht optional SMT – sie ist ein Instrument des Risikomanagements.

6.1 Lotpasteninspektion (SPI)

SPI erkennt Druckprobleme, bevor sie sich in der gesamten Linie ausbreiten, wodurch Nacharbeit und Ausschuss deutlich reduziert werden.

6.2 Automatisierte optische Inspektion (AOI)

AOI identifiziert Platzierungsfehler, Polaritätsprobleme und sichtbare Lötfehler. Bei der Leistungselektronik sollte sich die Inspektionsstrategie auf Bereiche mit hohem Risiko konzentrieren und nicht einfach eine vollständige Abdeckung anstreben.

6.3 Röntgeninspektion

Die Röntgeninspektion ist besonders wertvoll für die Erkennung von Hohlräumen und versteckten Lötfehlern in Leistungsgeräten und großen Wärmeleitpads.

Wichtige Erkenntnisse für die Leistungselektronik SMT:
Inspektionsgeräte sollten dort platziert werden, wo sie die größte Risikominderung bieten.

7. Linienlayout und -integration: Design für Stabilität und Erweiterung

Entscheidungen über das Linienlayout haben oft eine größere langfristige Auswirkung als einzelne Gerätemarken.

7.1 Inline- vs. modulare Layouts

Eine gut konzipierte Leistungselektronik-SMT-Linie sollte Folgendes ermöglichen:

  • Einfacher Wartungszugang

  • Prozesspufferung

  • Zukünftige Inspektionen oder Prozesserweiterungen

7.2 SMT und THT Prozessintegration

Die frühzeitige Planung von Post-SMT THT-Prozessen vermeidet später Engpässe und ineffizienten Materialfluss.

Wichtige Erkenntnisse für die Leistungselektronik SMT:
Ein gut geplantes Layout schützt die langfristige Produktionsstabilität und Upgrade-Flexibilität.

8. Kostenüberlegungen: Blick über die anfängliche Investition hinaus

Die reine Kaufpreisbewertung von SMT-Linien führt oft zu höheren langfristigen Kosten.

Die Gesamtkosten werden über die Zeit gemessen

8.1 Gesamtbetriebskosten (TCO)

Die TCO sollten Folgendes umfassen:

  • Wartung und Ersatzteile

  • Energieverbrauch

  • Schulung und technische Unterstützung

  • Ertragsstabilität im Laufe der Zeit

8.2 Flexibilität und Upgrade-Pfad

Modulare und skalierbare Designs schützen Investitionen, indem sie schrittweise Upgrades anstelle eines vollständigen Austauschs der Linie ermöglichen.

Kernaussage für die Leistungselektronik SMT:
Die wirtschaftlichste SMT-Linie ist diejenige, die über ihren gesamten Lebenszyklus produktiv und stabil bleibt.

9. Lieferantenauswahl und Risikomanagement

Selbst die beste Ausrüstung kann ausfallen, wenn die Unterstützung der Lieferanten unzureichend ist.

Wichtige Bewertungskriterien:

  • Erfahrung mit Leistungselektronikanwendungen

  • Verfügbarkeit von technischem Support und Schulungen

  • Bewährte Installations- und Inbetriebnahmeprozesse

  • Klare Service-Antwortstruktur

Wichtige Erkenntnisse für die Leistungselektronik SMT:
Die Leistungsfähigkeit der Lieferanten ist für komplexe, hochzuverlässige Anwendungen ebenso wichtig wie die Maschinenfähigkeit.

Fazit: Aufbau einer SMT-Linie, die den langfristigen Erfolg der Leistungselektronik unterstützt

SMT Zeile 113

Die Wahl einer SMT-Linie für Leistungselektronik PCBA ist kein einfacher Gerätekauf. Es handelt sich um eine strategische Fertigungsentscheidung, die sich auf die Produktzuverlässigkeit, die Betriebsstabilität und die zukünftige Skalierbarkeit auswirkt.

Für die meisten Hersteller besteht die eigentliche Herausforderung nicht darin, Maschinen zu kaufen, sondern darin, Produkteigenschaften – wie thermische Masse, Komponentenmix und Zuverlässigkeitsziele – in ein stabiles, skalierbares Produktionssystem zu übertragen.

Eine gut konzipierte Leistungselektronik-SMT-Reihe strebt nicht nach Höchstgeschwindigkeit. Es liefert Jahr für Jahr unter anspruchsvollen Bedingungen eine konstante Leistung.

Vor Abschluss einer Investition kann die Durchführung einer strukturierten technischen Überprüfung, die das thermische Verhalten des Produkts, den Komponentenmix und langfristige Ausdehnungsbeschränkungen abdeckt, das Betriebsrisiko erheblich reduzieren und die Produktqualität über den gesamten Lebenszyklus hinweg schützen.

Zusätzliche häufig gestellte Fragen (FAQ)

F1: Kann eine Standardlinie für Unterhaltungselektronik SMT für Leistungselektronik PCBA angepasst werden?

In manchen Fällen ist eine teilweise Anpassung möglich, jedoch selten optimal. Unterhaltungselektronik-SMT-Linien sind typischerweise für dünne Platinen, kleine Komponenten und hohe Bestückungsgeschwindigkeit optimiert. Leistungselektronik PCBAs führt dickere Platinen, eine höhere thermische Masse und schwerere Komponenten ein, die oft die mechanischen und thermischen Spielräume verbraucherorientierter Produktlinien überschreiten. Die Anpassung solcher Leitungen kann zu instabilen Prozessen und einem höheren langfristigen Risiko führen.

F2: Wie früh sollten Überlegungen zum Reflow-Prozess in die SMT-Linienplanung einbezogen werden?

Reflow-Überlegungen sollten bereits in der frühesten Planungsphase berücksichtigt werden. Die Platinendicke, das Kupfergewicht, die thermische Masse der Komponenten und die Zuverlässigkeitsziele der Lötverbindung haben direkten Einfluss auf die Auswahl des Reflow-Ofens und das Linienlayout. Die Behandlung des Reflow-Verfahrens als nachgelagertes Detail führt häufig zu einem unzureichenden thermischen Spielraum, der später nur schwer korrigiert werden kann.

F3: Ist für die Leistungselektronik immer ein Stickstoff-Reflow oder ein Vakuum-Reflow erforderlich?

Nicht immer. Während Stickstoff- oder Vakuum-Reflow die Oxidation und Voidbildung bei bestimmten Hochleistungsanwendungen reduzieren kann, können viele Leistungselektronikgeräte mit gut konzipierten Luft-Reflow-Profilen eine akzeptable Zuverlässigkeit erreichen. Die Entscheidung sollte auf der Größe des Wärmeleitpads, der Voiding-Toleranz und den Zuverlässigkeitsanforderungen basieren und nicht auf Standardannahmen.

F4: Wie sollten Hersteller Prüftiefe und Produktionseffizienz in Einklang bringen?

Die Inspektion sollte eher risikoorientiert als deckungsorientiert sein. Lötverbindungen mit hohem Risiko – wie z. B. Leistungsgeräte, Wärmeleitpads und Hochstrompfade – profitieren am meisten von einer eingehenderen Inspektion, bei Bedarf auch einer Röntgenuntersuchung. Die Anwendung einer maximalen Prüfung aller Komponenten verlängert oft die Zykluszeit, ohne dass das Risiko proportional verringert wird.

F5: Welche Indikatoren deuten darauf hin, dass eine SMT-Leitung keinen ausreichenden thermischen Spielraum hat?

Zu den üblichen Indikatoren gehören inkonsistente Void-Raten, Empfindlichkeit gegenüber kleinen Profiländerungen, Ertragsschwankungen über Schichten hinweg und Lötstellendefekte, die erst nach längerer Produktion und nicht während der ersten Versuche auftreten. Diese Symptome deuten häufig auf eine geringe Reflow-Kapazität oder Einschränkungen des Luftstroms hin.

F6: Wie wichtig ist die Datenrückverfolgbarkeit für Leitungen der Leistungselektronik SMT?

Die Rückverfolgbarkeit von Daten wird immer wichtiger, da Leistungselektronikprodukte in regulierte oder sicherheitskritische Anwendungen vordringen. Die Aufzeichnung wichtiger Prozessparameter – wie Druckqualität, Platzierungsgenauigkeit und Reflow-Profile – hilft bei der Identifizierung der Grundursachen bei auftretenden Problemen und unterstützt die langfristige Prozesskontrolle und Kundenaudits.

F7: Sollte eine zukünftige Kapazitätserweiterung geplant werden, auch wenn die aktuellen Volumina stabil sind?

Ja. Selbst wenn die aktuellen Volumina stabil sind, entwickeln sich die Produktportfolios der Leistungselektronik häufig in Richtung einer höheren Leistungsdichte oder strengeren Zuverlässigkeitsanforderungen. Durch die Reservierung von physischem Platz und Systemkompatibilität für zukünftige Inspektionen, Pufferung oder Prozessaktualisierungen werden Unterbrechungen und das Risiko einer Neuinvestition erheblich reduziert.
