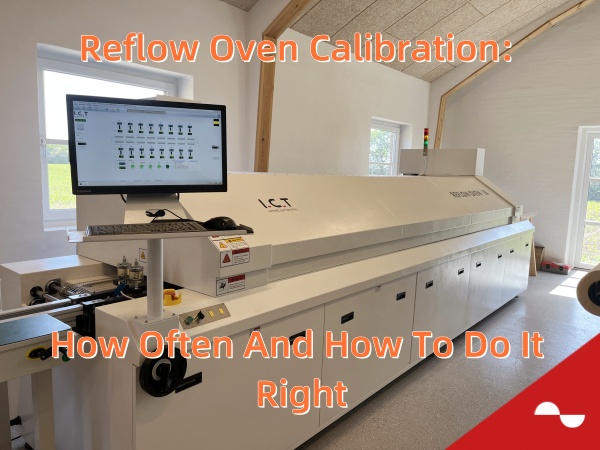

Reflow -Ofenkalibrierung: Wie oft und wie es richtig macht

Sie sollten in bestimmten Abständen eine Reflow -Ofenkalibrierung durchführen . Überprüfen Sie das Profil jede Woche und markieren Sie häufig die Kalibrierung, da es als bewährte Verfahren angesehen wird. Durch die Aufrechterhaltung eines schriftlichen Zeitplans können Sie jeden Reflow -Schritt kontrollieren, Lötfehler reduzieren und bei der Verfolgung und Audits helfen. Regelmäßige Reflow -Ofenkalibrierung stellt sicher, dass Ihr Reflow -Prozess in strengen Richtlinien bleibt, was zu Produkten von höherer Qualität führt, die länger dauern. Wenden Sie sich immer an Ihren Reflow Ofen -Lieferanten, um Ratschläge zu erhalten. Sie können Tipps geben, die auf Ihre Produktionsanforderungen zugeschnitten sind.

Key Takeaways

· Überprüfen Sie jede Woche Ihr Reflow Ofen -Profil. Dies hilft Ihnen, kleine Veränderungen frühzeitig zu finden. Es hält auch Lötverbände stark. - Verwenden Sie Multi-Channel-Thermalprofiler mit Thermoelementen. Diese Tools geben Ihnen korrekte Temperaturdaten auf Ihren Brettern. - Kalibrieren Sie Temperaturzonen, Luftstrom und Fördergeschwindigkeit mit Sorgfalt. Dies stellt sicher, dass die Heizung gleichmäßig ist und Defekte stoppt. - Behalten Sie gute Aufzeichnungen über alle Kalibrierungs- und Wartungsarbeiten auf. Dies hilft Ihnen, Audits zu bestehen und die Qualität zu verbessern. - Befolgen Sie einen regulären Wartungsplan. Dies stoppt die Probleme und hilft Ihrem Reflow -Ofen länger.

Warum die Reflow -Ofenkalibrierung von Bedeutung ist

Lötqualität

Sie müssen Ihren Reflow -Ofen richtig einstellen, um starke Lötverbände herzustellen. Wenn Sie die Kalibrierung nicht häufig überprüfen, können Ihre Boards Probleme haben. Einige häufige Probleme sind:

· Der Ausfall der Heizung kann dazu führen, dass die Temperatur auf und ab steigt. Dies kann Löten unvollendet oder verbrennen Teile lassen.

· SMT-Förderer Die Kalibrierungsdrift kann die Dinge falsch erhitzen. Dies kann dazu führen, dass der Löten zubrücken oder Teile knacken.

· Luftstromprobleme können Hitze ungleichmäßig machen. Dies kann zu Lötbällen, offenen Stellen oder zu viel Lötmitteln führen.

· Ausfall des Kühlsystems kann die Dinge zu schnell oder ungleichmäßig abkühlen. Dies kann zu Rissen, Schock oder Schichten führen.

· SMT-Förderer Teile können einige Bereiche mehr abnutzen und erhitzen. Dies kann mehr Lötprobleme verursachen.

Sie können diese Probleme stoppen, indem Sie Ihr Reflow -Profil jede Woche überprüfen . Dies hilft Ihrem Lötprozess, bessere PCB -Baugruppen mit weniger Fehlern zu machen.

Prozesszuverlässigkeit

Ein Reflow -Ofen, der richtig eingestellt ist, funktioniert jedes Mal gleich. Sie bekommen keine heißen oder kalten Flecken , die Teile verletzen können. Gute Kalibrierung hält die Temperatur für Ihre Teile sicher. Dies hilft Ihnen, mehr gute Boards zu machen und weniger zu verschwenden. Sie müssen nicht so viele Fehler beheben. Wenn Sie das Profil ruhig halten, können Sie starke Lötverbände herstellen. Diese Gelenke dauern durch Hitze und Stress.

Tipp: Verwenden Sie spezielle Werkzeuge, um jede Ofenzone zu beobachten und bei Bedarf die Einstellungen zu ändern. Dies hilft, dass Ihre Zeile Ihrer SMT gut und konstant bleibt.

Einhaltung

Sie müssen Regeln befolgen, die besagen, dass Sie Aufzeichnungen über Kalibrierung und thermische Profilerstellung aufbewahren müssen. IPC -Standards, ISO 14971 und Gruppen wie die FDA, FCC und UL möchten, dass Sie diese Datensätze aufbewahren. Diese Datensätze helfen Ihnen dabei, Probleme zu verfolgen und besser zu werden. Gute Aufzeichnungen machen auch Ihr Qualitätsprogramm stärker und helfen Ihnen, Audits zu bestehen.

Regelmäßiger Kalibrierungsplan

Kalibrierungsfrequenz

Sie müssen einen regelmäßigen Kalibrierungsplan erstellen. Dies hält Ihren Reflow -Prozess stabil und zuverlässig . Überprüfen Sie das Temperaturprofil jede Woche. Verwenden Sie Kontrolldiagramme, um Probleme frühzeitig zu finden. Wenn Sie Ihren Ofen viel überprüfen, fangen Sie schnell kleine Änderungen auf. Dies hilft Ihren Lötverbänden, stark zu bleiben. Ihre Boards werden jedes Mal gleich sein.

Wie oft Sie kalibrieren, hängt von einigen Dingen ab:

· Produktanforderungen : Wenn Sie medizinische oder Luft- und Raumfahrtteile herstellen, kalibrieren Sie häufiger . Einige Jobs brauchen alle sechs Monate Kalibrierung. Wenn Ihre Produkte nicht so kritisch sind, können Sie bis zu 18 Monate warten.

· Ofenverwendung : Wenn Sie den ganzen Tag Ihren Reflow -Ofen verwenden, überprüfen Sie ihn öfter. Wenn Sie es weniger verwenden, können Sie länger warten.

· Prozessstabilität : Wenn Ihr Ofen seine Einstellungen gut hält, können Sie länger warten. Wenn Sie große Veränderungen sehen, kalibrieren Sie früher.

· Herstellerrichtlinien : Lesen Sie immer Ihr Ofenhandbuch. Die meisten Hersteller sagen, dass sie einmal im Jahr kalibrieren sollen.

· Produktionsvolumen : Wenn Sie viele Boards herstellen, kalibrieren Sie häufiger. Weitere Boards bedeuten mehr Verschleiß und mehr Drift.

Tipp: Überprüfen Sie jede Woche das thermische Profil. Überprüfen Sie jeden Tag die Fördergeschwindigkeit. Verwenden Sie einen Herrscher und Stoppuhr für den Förderer. Dieser einfache Schritt kann große Probleme stoppen.

Hier ist eine Tabelle, die zeigt, was die Kalibrierungsfrequenz beeinflusst:

Sie sollten die statistische Prozesssteuerung (SPC) verwenden , um Ihre Reflow -Ofenkalibrierung zu beobachten. Mit SPC können Sie Temperaturprofile mit vielen Thermoelementen aufzeichnen. Sie können Trends bei Spitzentemperatur, Einweichenzeit und Reflow -Zeit sehen. Dies hilft Ihnen, zu erkennen und Ihren Prozess stabil zu halten. Automatisierte Systeme können diese Zahlen in Echtzeit aufstellen . Sie warnen Sie, wenn etwas nicht stimmt, sodass Sie es beheben können, bevor Sie Mängel erhalten.

Zeichenkalibrierung ist erforderlich

Sie müssen nach Zeichen suchen, die Ihr Reflow -Ofen kalibriert werden muss. Hier sind die häufigsten Zeichen:

1. Sie sehen die Temperaturdrift oder eine ungleiche Wärme über ± 5 ° C..

2. Der Ofen folgt nicht dem festgelegten Temperaturprofil.

3. Das Steuerungssystem ist instabil oder zeigt große Veränderungen.

4. Wiederholbarkeitstests liefern unterschiedliche Ergebnisse, z.

5. Sie sehen mehr Lötverbindungen oder Qualitätsprobleme während der vollständigen Lastprüfung.

6. No-Lad- und Volllasttests zeigen eine unterschiedliche Temperatur oder Wärmeübertragung.

7. Wartungsprüfungen zeigen abgenutzte Teile oder Aufbau, die die Leistung beeinträchtigen.

HINWEIS: Wenn Sie eines dieser Anzeichen sehen, planen Sie sofort eine Reflow -Ofenkalibrierung. Regelmäßige Kalibrierung und Wartung halten Ihren Prozess stabil und Ihre Boards zuverlässig.

Beobachten Sie immer Ihr thermisches Profil genau. Wenn Sie Änderungen sehen, handeln Sie schnell. Dies hilft Ihnen, kostspielige Mängel zu stoppen, und hält Ihre Linie gut laufen.

Profil und SMT Reflow -Ofen -Profilprüfungen

Bildquelle: Pexels

Profiling -Werkzeuge

Sie benötigen die richtigen Werkzeuge, um das Profil Ihres Reflow -Ofens zu überprüfen. Ein thermischer Profiler gibt Ihnen genaue Daten darüber, wie Ihr Ofen Ihre Boards erhitzt. Branchenexperten empfehlen Multi-Channel-Profiler wie die KIC X5- oder Bademarchie . Diese Werkzeuge messen die Temperatur an vielen Punkten auf Ihrer Platine und geben Ihnen ein vollständiges Bild Ihres SMT Reflow -Ofenprofils. Sie sollten Profiler verwenden, die mit hoher Hitze und wiederholter Verwendung umgehen können. Befestigen Sie Thermoelemente an Testplatten an wichtigen Stellen. Stellen Sie sicher, dass Sie die Ablastung für die Drähte verwenden, damit sie sich während des Laufs nicht lösen.

Profiler helfen Ihnen dabei, Rampenraten, Einweichenzeiten und Spitzentemperaturen zu verfolgen . Sie können Kontrolldiagramme verwenden, um Trends oder Drifts in Ihrem Profil zu erkennen. Selbst kostengünstige Datalogger können helfen, aber Multi-Channel-Profiler erzielen Ihnen die besten Ergebnisse für die moderne Elektronik. Überprüfen Sie immer die körperliche Verfassung Ihrer Profiltafeln und Thermoelemente, um Ihre Daten zuverlässig zu halten.

TIPP: Verwenden Sie robuste Profiling -Tools anstelle von tatsächlichen Produktionskarten. Dies schützt Ihre Produkte und bietet Ihnen wiederholbare Ergebnisse.

Zeit über dem Reflow

Die obere Reflow, auch Zeit über Liquidus (Tal) genannt , ist ein wesentlicher Bestandteil Ihres Profils. Sie müssen sicherstellen, dass Ihre Lötpaste schmilzt und die Leitungen und Pads verringert. Wenn die Tal zu kurz ist, bekommen Sie schwache Gelenke. Wenn es zu lang ist, riskieren Sie schädliche Teile. Die meisten Lötpasten benötigen eine Tal zwischen 45 und 90 Sekunden , wobei die Reflow -Zone -Temperaturen von 230 ° C bis 250 ° C.

Um Ihr Profil jede Woche zu überprüfen, befolgen Sie die folgenden Schritte:

1. Befestigen Sie Thermoelemente mit Lot oder Epoxid.

2. Verwenden Sie die Dehnungsentlastung, um die Drähte sicher zu halten.

3. Platzieren Sie Thermoelemente an verschiedenen Stellen und an verschiedenen Komponenten.

4. Führen Sie die Platine durch den Ofen und zeichnen Sie die Temperaturdaten auf.

5. Analysieren Sie das thermische Profil für Rampenraten, Spitzentemperatur und Tal.

6. Vergleichen Sie Ihre Ergebnisse mit Lötpaste und Komponentenspezifikationen.

7. Passen Sie Ihre Reflow -Einstellungen bei Bedarf an und wiederholen Sie die Überprüfung.

Sie sollten immer Ihr SMT Reflow Ofen -Profil nach einer Wartungs- oder Rezeptänderung überprüfen. Dies hält Ihren Prozess stabil und Ihre Boards zuverlässig.

Kalibrierungsschritte

Temperaturzonen

Sie müssen jede Temperaturzone in Ihrem Reflow -Ofen überprüfen, um Ihren Prozess stabil zu halten. Stellen Sie mit mehreren Thermoelementen Ihren thermischen Profiler ein. Platzieren Sie diese Sensoren an verschiedenen Stellen in einem Test PCB. Dieser Schritt hilft Ihnen, zu sehen, ob sich jede Zone wie erwartet erwärmt. Jede Zone sollte mit der eingestellten Temperatur innerhalb eines engen Bereichs übereinstimmen, normalerweise ± 2 ° C. Wenn Sie eine Zone finden, die zu heiß oder zu kalt ist, passen Sie die Heizungseinstellungen ein. Wiederholen Sie den Test, bis alle Zonen die Zieltemperaturen erreichen.

Sie sollten auch auf häufige Probleme während der Reflow -Ofenkalibrierung achten. Manchmal sehen Sie möglicherweise thermische Profilerstellungsprobleme , z. B. Zonen, die nicht die richtige Temperatur erreichen oder zu schnell erwärmen. Diese Probleme können schwache Lötverbindungen oder Schadensteile verursachen. Um dies zu beheben, verwenden Sie immer Ihre Profiling-Tools und überprüfen Sie die Rampen-, Einweichen- und Kühlraten. Durch die Feinabstimmung des Profils in jeder Zone können Sie Mängel vermeiden und Ihre Boards zuverlässig halten.

Tipp: Dokumentieren Sie Ihre Zoneneinstellungen und Ergebnisse nach jeder Kalibrierung. Diese Aufzeichnung hilft Ihnen dabei, Trends zu erkennen und Probleme beim nächsten Mal schneller zu beheben.

Luftstrom und SMT-Förderer

Luftstrom- und Fördergeschwindigkeit spielen eine große Rolle bei der Reflow -Qualität. Der ungleichmäßige Luftstrom kann heiße oder kalte Flecken verursachen, was zu einem schlechten Löten führt. Sie müssen den Luftstrom kalibrieren , damit sich die heiße Luft gleichmäßig durch den Ofen bewegt. Verwenden Sie Ihren thermischen Profiler erneut. Befestigen Sie Thermoelemente an einen Test PCB und führen Sie ihn durch den Ofen aus. Beobachten Sie die Temperaturdaten in Echtzeit. Wenn Sie große Unterschiede zwischen Sensoren sehen, stellen Sie die Luftstromventilatoren ein, bis sich die Wärme gleichmäßig ausbreitet.

SMT-Förderer Geschwindigkeit steuert, wie lange Ihr PCB in jeder Zone bleibt. Wenn sich der Förderer zu schnell bewegt, kann das Board möglicherweise nicht die richtige Temperatur erreichen. Wenn es sich zu langsam bewegt, können Teile überhitzen. Um zu kalibrieren, stellen Sie die Fördergeschwindigkeit ein und führen Sie Ihren Test PCB aus. Überprüfen Sie das thermische Profil, um festzustellen, ob die Karte genügend Zeit in der Reflow -Zone verbringt. Passen Sie die Geschwindigkeit nach Bedarf an und wiederholen Sie den Test, bis Sie die richtigen Ergebnisse erhalten.

Hier ist ein einfacher Schritt-für-Schritt-Prozess für Luftstrom- und Förderkalibrierung :

1. Befestigen Sie Thermoelemente an einen Test PCB an wichtigen Stellen.

2. Schließen Sie den Profiler an, um Temperaturdaten aufzuzeichnen.

3. Definieren Sie Ihr Zielthermieprofil.

4. Führen Sie den Ofen und beobachten Sie die Temperaturwerte.

5. Einstellen Sie die Luftstromventilatoren ein, um heiße oder kalte Flecken zu reparieren.

6. Ändern Sie die Fördergeschwindigkeit, um die Zeit in jeder Zone zu steuern.

7. Wiederholen Sie den Test, bis Sie ein gleichmäßiges Erhitzen sehen.

8. Lötverbände überprüfen, um gute Ergebnisse zu bestätigen.

Hinweis: Verwenden Sie immer den Test PCB, die Ihren echten Boards entsprechen. Dies macht Ihre Kalibrierung genauer und hilft Ihnen, Überraschungen in der Produktion zu vermeiden.

Datenanalyse

Nachdem Sie Ihre Kalibrierungsdaten gesammelt haben, müssen Sie sie sorgfältig analysieren. Reinigen Sie Ihre Daten. Entfernen Sie alle doppelten oder schlechten Messwerte. Dieser Schritt stellt sicher, dass Ihre Ergebnisse zuverlässig sind. Verwenden Sie anschließend Ihre Profiler -Software, um die Temperaturkurven zu zeichnen. Suchen Sie nach Trends, wie Zonen, die sich zu langsam erhitzen oder zu schnell abkühlen.

Sie können erweiterte Methoden verwenden, um noch bessere Ergebnisse zu erzielen. Einige Ingenieure verwenden Neuro-Fuzzy-Modelle oder Fuzzy-assoziatives Gedächtnis, um vorherzusagen, wie sich der Ofen verhalten wird. Diese Tools helfen Ihnen dabei, den Prozess zu steuern und bessere Entscheidungen zu treffen. Der Analytic Hierarchy Process (AHP) kann Ihnen helfen, verschiedene Einstellungen zu vergleichen und die besten auszuwählen. Es verwendet Urteilsmatrizen und Überprüfungen auf Konsistenz, sodass Sie wissen, dass Ihre Entscheidungen sinnvoll sind.

Datenanalysen helfen Ihnen auch, Probleme zu erkennen, bevor sie sich verschlimmern. Durch die Verfolgung Ihrer Kalibrierungsergebnisse im Laufe der Zeit können Sie feststellen, ob eine Zone zu driften beginnt oder ob der Förderer verlangsamt. Auf diese Weise können Sie Probleme frühzeitig beheben und Ihren Reflow -Prozess stabil halten. Eine gute Datenanalyse unterstützt die kontinuierliche Verbesserung und hilft Ihnen, die Branchenstandards zu erfüllen.

Tipp: Verwenden Sie Diagramme und Diagramme, um Ihre Ergebnisse mit Ihrem Team zu teilen. Visuelle Daten erleichtern es einfacher, Trends zu erkennen und Ihre Ergebnisse zu erklären.

Wartung und Aufzeichnungen

Vorbeugende Wartung

Sie müssen sich um Ihren kümmern Reflow -Ofen , um ihn gut zu halten. Ein guter Wartungsplan hilft dabei, plötzliche Probleme zu stoppen und die Kalibrierung richtig zu halten. Hier sind einige wichtige Dinge zu tun:

· Kalibrieren Sie Temperatursensoren häufig, sodass sich der Ofen rechts erwärmt.

· Überprüfen und wechseln Sie Heizelemente, um die Wärme gleichmäßig zu halten.

· Reinigen Sie die Ofenkammer, um Staub und ungleichmäßige Hitze zu stoppen.

· Kümmere dich um das Kühlsystem, damit Teile nicht zu heiß werden.

· Kalibrieren Sie Temperaturprofile häufig zum guten Löten.

· Lehren Sie den Arbeitnehmern, wie sie den Ofen nutzen und pflegen.

· Schreiben Sie alle Wartungs- und Kalibrierungsarbeiten auf.

Sie sollten diese Jobs nach einem regulären Zeitplan erledigen. Die folgende Tabelle zeigt, wann jeder Job erledigt werden muss:

Tipp: Halten Sie Ihren Ofen sauber und an einem stetigen Ort hilft es besser und dauern länger.

Dokumentation

Sie müssen jedes Mal aufschreiben, wenn Sie Wartung oder Kalibrierung auf Ihrem Reflow -Ofen durchführen. Halten Sie die Protokolle mit Temperaturprofilen, Zeitplänen und allen von Ihnen vorgenommenen Änderungen. Legen Sie Kalibrierungsbezeichnungen direkt auf den Ofen, damit Sie sie leicht sehen können. Speichern Sie Ihre Datensätze in einem Computersystem, das eine Verbindung zu Ihrem Qualitätsprogramm herstellt. Auf diese Weise können Sie Audits bestehen und zeigen, dass Sie die Regeln befolgen.

Wenn Sie ein Audit haben, müssen Sie Protokolle, thermische Profile und Inspektionsnotizen anzeigen . Verwenden Sie eine spezielle Kalibrierungsplatine und speichern Sie ihre Daten für später. Kümmere dich um dein 'goldenes ' -Profilboard, damit du jedes Mal die gleichen Ergebnisse erzielte. Digitale Aufzeichnungen erleichtern es einfach, Ihre Daten zu finden und zu überprüfen, wodurch Ihr Prozess stabil bleibt.

Hinweis: Wenn Sie keine guten Datensätze aufbewahren, können Sie Audits fehlschlagen, Zertifizierungen verlieren und schlechte Lötverbände erhalten. Halten Sie Ihre Aufzeichnungen immer aktuell.

Sie machen Ihren SMT besser verarbeiten, indem Sie Ihren Ofen häufig überprüfen. Wenn Sie das Profil jede Woche überprüfen, können Sie frühzeitig Probleme finden. Dies hilft Ihrem Ofen, gut zu funktionieren. Achten Sie auf Ihren Ofen und schreiben Sie das, was Sie tun, auf, Ihre Qualitätsziele zu erreichen.

· Das Überprüfen des Profils hält die Wärme häufig über und findet Probleme, bevor sie sich verschlimmern.

· Pflege um Ihren Ofen und die Profiltafel stoppt schlechte Daten und schwache Gelenke.

· Wenn Sie jeden Profilteil beobachten, erhalten Sie weniger Fehler und beheben weniger.

· Das Profil hilft, dass Ihre Geräte länger dauern und die Kunden glücklich machen.

Wenn Sie diese Dinge ständig tun, funktioniert Ihr Löten gut und Ihre Produkte sind immer gut.

FAQ

Wie oft sollten Sie Ihr Reflow Ofen -Profil überprüfen?

Sie sollten Ihr Profil jede Woche überprüfen . Dies hilft Ihnen, kleine Veränderungen zu fangen, bevor sie große Probleme verursachen. Wöchentliche Schecks halten Ihren Lötprozess stabil und zuverlässig.

Welche Tools benötigen Sie für eine genaue Profilmessung?

Sie benötigen einen thermischen Profiler mit mehreren Kanälen. Befestigen Sie Thermoelemente an eine Testplatte. Dieses Setup bietet Ihnen ein komplettes Profil der Temperaturzonen Ihres Ofens und hilft Ihnen, jede Drift zu erkennen.

Warum ändert sich das Profil im Laufe der Zeit?

Teile in Ihrem Ofen können sich abnutzen oder schmutzig werden. Dies kann sich ändern, wie sich die Wärme durch den Ofen bewegt. Regelmäßige Profilprüfungen helfen Ihnen dabei, diese Änderungen frühzeitig zu finden und Ihren Prozess zu behalten.

Was sollten Sie tun, wenn Ihr Profil nicht mit dem Ziel übereinstimmt?

Überprüfen Sie zunächst Ihre Profilerdaten. Passen Sie die Ofeneinstellungen wie die Zonentemperatur oder die Fördergeschwindigkeit ein. Führen Sie eine weitere Profilprüfung aus. Wiederholen Sie, bis Ihr Profil dem Ziel für Ihre Lötpaste und -komponenten entspricht.

Können Sie dasselbe Profil für verschiedene Boards verwenden?

Nein, Sie sollten nicht das gleiche Profil für jedes Board verwenden. Jedes Board hat unterschiedliche Teile und Layouts. Sie müssen ein einzigartiges Profil für jedes neue Produkt erstellen, um die besten Ergebnisse zu erzielen.
