SMT Seherkennungsfehler treten auf, wenn das Kamerasystem die Position, Form, Polarität oder Ausrichtung einer Komponente nicht korrekt identifizieren kann. Fortschrittliche SMT-Vision-Inspektionslösungen helfen Herstellern, die Stabilität der Komponentenerkennung zu verbessern und Fehlausschleusungen bei der Hochgeschwindigkeitsplatzierung zu reduzieren. In vielen Fabriken zeigt sich dies als Fehler bei der Komponentenkameraerkennung, wiederholte Sichtalarme, Erkennung einer falschen Drehung oder instabile Aufnahmebestätigung. Das Problem ist oft nicht die Kamera allein. Beleuchtung, Paketdaten, Düsenzustand, Aufnahmehöhe, Präsentation der Zuführung und sogar der Platinenkontrast können sich alle auf die Erkennungsqualität auswirken.
In diesem Artikel werden die häufigsten Ursachen für SMT-Bildverarbeitungsfehler erläutert und praktische SMT-Fehlerbehebungsschritte für maschinelle Bildverarbeitung aufgezeigt, die Ingenieuren dabei helfen, die Platzierung zu stabilisieren, Fehlausschüsse zu reduzieren und die Qualitätskontrolle streng aufrechtzuerhalten. Es richtet sich an SMT Prozessingenieure, Techniker, Wartungsteams und Produktionsleiter, die eine zuverlässige Möglichkeit benötigen, kamerabezogene Platzierungsprobleme ohne Rätselraten zu lösen.
Inhaltsverzeichnis
Mithilfe der optischen Erkennung kann die Maschine vor der Platzierung bestätigen, dass es sich bei der ausgewählten Komponente um das richtige Teil an der richtigen Position und mit der richtigen Ausrichtung handelt. Es handelt sich um einen Kontrollpunkt, nicht nur um ein Kamerabild. Wenn das System das Bauteil nicht richtig lesen kann, kann es sein, dass die Maschine das Teil auswirft, die Linie stoppt oder die falsche Ausrichtung einstellt, wenn die Einstellungen zu locker sind.
Die Kamera überprüft normalerweise die Komponentenmitte, den Körperumriss, den Drehwinkel, die Polaritätsmarkierung, die Leitungs- oder Anschlussform und die Paketposition relativ zur Düse. Bei kleinen passiven Komponenten benötigt das System möglicherweise nur einen klaren Körperumriss und einen sauberen Mittelpunkt. Bei IC-, Steckverbinder-, LED- oder polarisierten Gehäusen ist die Erkennungsaufgabe komplexer, da die Kamera sowohl Form als auch Ausrichtung erkennen muss.
Aus diesem Grund ist ein Fehler bei der Erkennung einer Komponentenkamera nicht immer ein einfacher Hardwarefehler. Möglicherweise liest die Maschine das falsche Bild, den falschen Beleuchtungsmodus, die falsche Paketdefinition oder ein Teil hat sich während der Aufnahme leicht bewegt. Wenn die Linie jeden Sichtalarm als Kameraproblem behandelt, kann die wahre Ursache verborgen bleiben.
Die Platzierung von SMT hängt von sehr kleinen Toleranzen ab. Ein Bauteil darf nur wenige Millimeter breit sein und die Kamera muss seine Position im Bruchteil einer Sekunde bestätigen. Wenn das Teil außermittig, glänzend, dunkel, transparent, gedreht oder teilweise von der Düse verdeckt ist, kann die Erkennung instabil werden. Diese Empfindlichkeit ist normal. Das Ziel besteht nicht darin, die Vision-Logik zu entfernen, sondern die Erkennungseingabe sauberer und konsistenter zu machen.

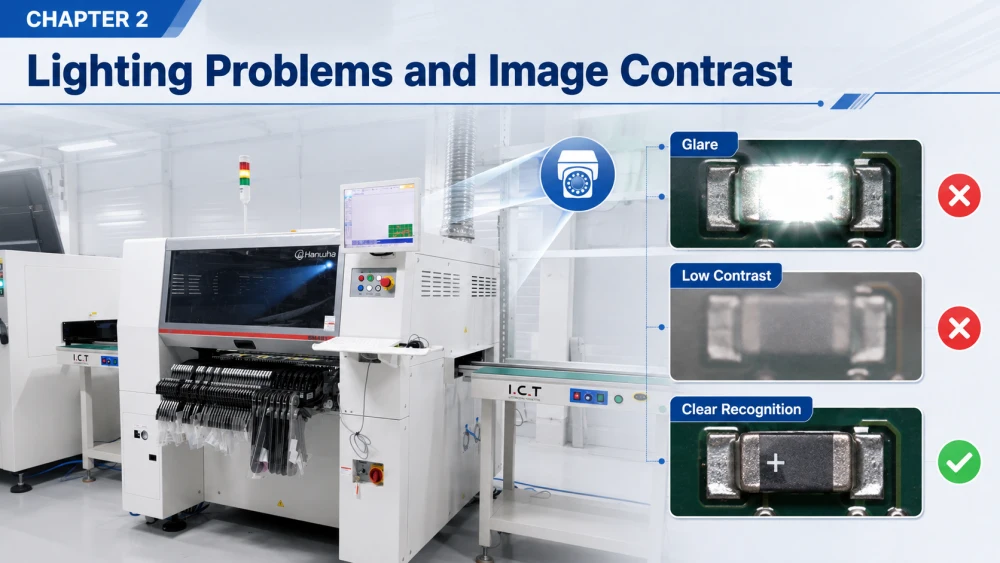

Beleuchtung ist eine der häufigsten Ursachen für SMT Sehfehler. Die Kamera kann nur erkennen, was sie deutlich sehen kann. Wenn das Licht zu stark, zu schwach oder ungleichmäßig ist oder von der Bauteiloberfläche reflektiert wird, sieht das Bild für den Bediener möglicherweise gut aus, ist aber für den Erkennungsalgorithmus immer noch instabil.
Unterschiedliche Pakete erfordern unterschiedliche Lichtverhältnisse. Moderne Pick-and-Place-Maschinen verwenden fortschrittliche SMT Bildverarbeitungssysteme mit optimierten Beleuchtungsmodi, um unterschiedliche Paketoberflächen zu bearbeiten. Ein schwarzer IC-Körper benötigt möglicherweise einen starken Kontrast. Eine reflektierende Metallverpackung benötigt möglicherweise eine weichere Beleuchtung, um Blendung zu vermeiden. Transparente oder halbtransparente Verpackungen können die Kantenerkennung beeinträchtigen, da die Kamera möglicherweise interne Reflexionen anstelle eines klaren Umrisses erkennt. Schon eine kleine Änderung des Winkels oder der Intensität kann die Erkennungsleistung beeinträchtigen.
Wenn die Bildqualität sinkt, liest das System möglicherweise die Mitte falsch, erkennt die Polaritätsmarkierung nicht oder weist eine gute Komponente zurück, weil der Rand unklar ist. In einer geschäftigen Fabrik tritt dies häufig als zeitweise auftretender Erkennungsfehler auf, der schwieriger zu beheben ist als ein ständiger Alarm.
Ingenieure sollten zunächst das tatsächliche Bild prüfen, nicht nur den Alarmtext. Das Bild sollte einen klaren Umriss, einen stabilen Kontrast und gegebenenfalls eine sichtbare Polaritätsmarkierung aufweisen. Wenn das Bild trüb oder instabil ist, überprüfen Sie die Lichtquelle, die Sauberkeit der Linse, den Zustand des Reflektors, den Kamerawinkel und den Beleuchtungsmodus in der Paketbibliothek.
Es hilft auch, das Bild unter derselben Komponente, derselben Düse und derselben Zuführungsposition zu vergleichen. Wenn sich das Bild nur auf einer Seite der Platine oder einem Maschinenkopf ändert, kann das Problem eher mechanischer als optischer Natur sein. Beleuchtungskorrekturen sind nur dann sinnvoll, wenn das Bild die eigentliche Ursache ist, nicht wenn sich die Komponente bewegt oder schlecht ausgewählt ist.
Eine sehr große Anzahl von Fehlern bei der Erkennung von Komponentenkameras wird durch Fehler in der Paketbibliothek verursacht. Die Kamera funktioniert möglicherweise ordnungsgemäß, aber das Gerät vergleicht das Bild mit den falschen Paketdaten. Dies geschieht häufig, nachdem eine kopierte Bibliothek für ein neues Teil wiederverwendet wird, das ähnlich aussieht, aber nicht identisch ist.
Die Paketdefinition sollte mit Körpergröße, Aufnahmezentrum, Höhe, Polaritätsmarkierung, Leitungsanzahl, Umrissform und Erkennungsmethode übereinstimmen. Wenn einer dieser Werte falsch ist, berechnet die Maschine möglicherweise den falschen Mittelpunkt oder weist das Teil als ungültig zurück. Dies ist besonders häufig bei kleinen Gehäusen, asymmetrischen Gehäusen, polarisierten Komponenten und Gehäusen mit subtilen Oberflächenmarkierungen der Fall.
Ein kopierter Eintrag kann bei mehreren Jobs zu wiederholten SMT-Seherkennungsfehlern führen, wenn das Team ihn als Abkürzung verwendet. Die Kamera kennt die Absicht des Bedieners nicht. Es kennt nur die ihm übermittelten Daten. Aus diesem Grund ist die Disziplin der Paketbibliothek genauso wichtig wie die Maschinenwartung.
Ingenieure sollten die reale Komponente Zeile für Zeile mit dem Paketdatensatz vergleichen. Das Verpackungsbild, die Polaritätsrichtung, die Körpergröße, das Erkennungszentrum und der akzeptable Drehwinkel sollten alle überprüft werden. Wenn die Bibliothek von einem ähnlichen Teil geklont wurde, besteht der sicherste Ansatz darin, sie vor der vollständigen Produktion durch eine Erstmusterprüfung und einen kontrollierten Testlauf zu überprüfen.
In qualitätssensiblen Fabriken sollte der Bibliotheksstandard als Teil des Prozesssteuerungssystems und nicht als einmalige Setup-Datei behandelt werden. I.C.T unterstützt Hersteller mit SMT-Lösungen aus einer Hand, einschließlich Prozessunterstützung, Geräteanpassung und Linieneinrichtung, sodass Paketsteuerung, Zuführsteuerung und Erkennungslogik zusammenarbeiten können, anstatt separat behandelt zu werden.

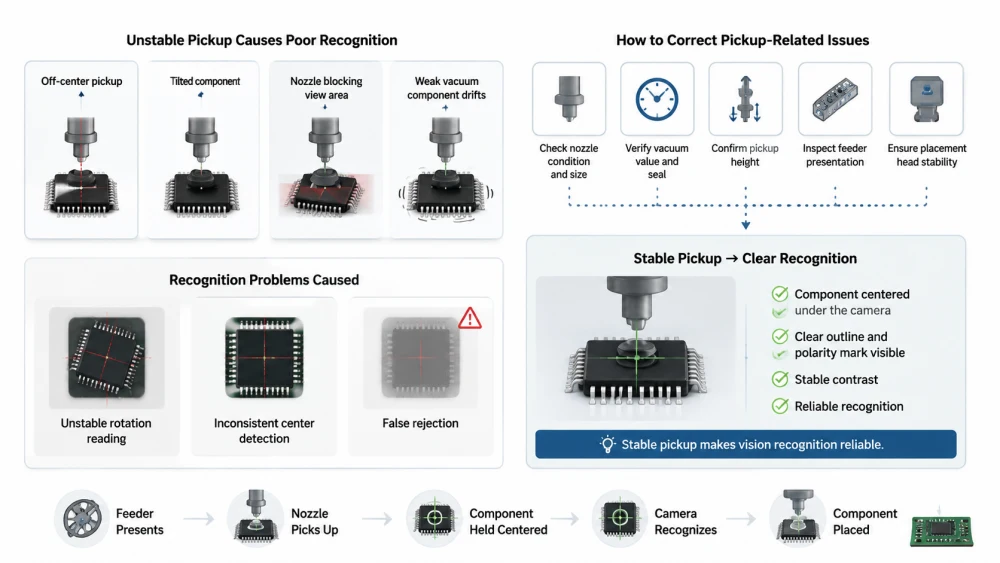

Die visuelle Erkennung schlägt oft fehl, weil das Bauteil bei der Kameraprüfung nicht richtig zentriert ist. Wenn das Teil geneigt, verschoben oder teilweise von der Düse verdeckt wird, kann das Bild mehrdeutig werden, selbst wenn die Kamera selbst in Ordnung ist. Aus diesem Grund muss SMT die Fehlerbehebung in der Bildverarbeitung die Aufnahmekette einbeziehen, nicht nur die Kamera.
Die Düse sollte das Bauteil am erwarteten Mittelpunkt halten. Wenn der Tonabnehmer außermittig ist, kann es sein, dass sich das Teil während der Fahrt leicht dreht. Wenn die Düsenspitze abgenutzt oder verstopft ist oder die falsche Größe hat, sitzt das Teil möglicherweise ungleichmäßig und verdeckt den Sichtbereich. Ein schwaches Vakuum kann auch dazu führen, dass die Komponente gerade so stark driftet, dass die Erkennung beeinträchtigt wird.
Diese Probleme äußern sich häufig in einer instabilen Rotationsmessung, einer inkonsistenten Mittenerkennung oder einer wiederholten falschen Zurückweisung desselben Pakets. Es mag den Anschein haben, dass die Maschine ein Kameraproblem hat, aber die wahre Ursache ist eine instabile Aufnahmegeometrie.
Ingenieure sollten den Düsenzustand, die Düsengröße, den Vakuumwert, die Aufnahmehöhe, die Präsentation des Feeders und die Stabilität des Bestückkopfs prüfen. Wenn das gleiche Erkennungsproblem bei einer Düse oder einem Maschinenkopf auftritt, ist das ein starkes Zeichen dafür, dass das Problem mechanisch ist. Durch Reinigen der Düse, Überprüfen der Dichtung und Überprüfen des Vakuumpfads können viele wiederkehrende visuelle Alarme behoben werden.
Das Bauteil sollte wiederholbar unter der Kamera zentriert sein, bevor die Bilderkennung beginnt. Sobald die Aufnahme stabil ist, kann die Kamera ihre Arbeit zuverlässiger erledigen. Dies ist einer der Gründe, warum die Fehlerbehebung bei Bildverarbeitungsfehlern mit der Wartung von Zuführung und Düse verknüpft und nicht davon isoliert werden sollte.
Um einen umfassenderen Überblick darüber zu erhalten, wie die Symptome von Aufnahme, Zuführung, Düse und Sicht miteinander verbunden sind, können Hersteller auf diesen SMT Pick-and-Place-Fehlerbehebungsleitfaden verweisen.
Bei einigen SMT-Fehlern bei der visuellen Erkennung geht es nicht darum, ob die Maschine das Teil sieht, sondern darum, ob sie das Teil richtig versteht. Eine Komponente ist möglicherweise sichtbar, das System lehnt sie jedoch möglicherweise ab, weil der Winkel falsch ist, die Polaritätsmarkierung unklar ist oder die Form nicht mit der erwarteten Bibliothek übereinstimmt.
Rotationsfehler treten auf, wenn die Komponente in einem etwas anderen Winkel als erwartet aufgenommen wird. Polaritätsfehler treten auf, wenn die Maschine die Markierung nicht richtig erkennen kann, eine Richtung feststeckt oder die Körperausrichtung asymmetrisch ist. Fehler bei der Formerkennung treten auf, wenn der Umriss zu schwach ist, zu stark reflektiert oder einer anderen Verpackung zu ähnlich ist.
Diese Probleme treten besonders häufig bei LED-, Dioden-, Steckverbinder-, QFN-, IC- und anderen polarisierten Gehäusen auf. Eine kleine Markierung, die für einen Menschen leicht zu erkennen ist, kann dennoch für die Kamera schwierig sein, wenn der Beleuchtungsmodus oder der Bildschwellenwert falsch sind.
Die Paketbibliothek sollte die richtige Polaritätsrichtung und Drehungstoleranz enthalten. Die Erstartikelprüfung sollte sicherstellen, dass die Maschine die gleiche Ausrichtung liest, die der Prozess erwartet. Wenn das Kamerabild gut ist, das System aber dennoch korrekte Teile ablehnt, ist die Erkennungsschwelle möglicherweise zu streng oder die Paketdefinition falsch.
Bediener sollten Orientierungsprobleme nicht dadurch lösen, dass sie jede Toleranz lockern. Das kann die Alarme für eine Weile reduzieren, aber es kann echte Defekte durchlassen. Eine bessere Lösung besteht darin, die Bildqualität, die Paketdaten und die Wiederholbarkeit der Aufnahme zu verbessern, sodass die Kamera das richtige Teil aus dem richtigen Grund erkennt.

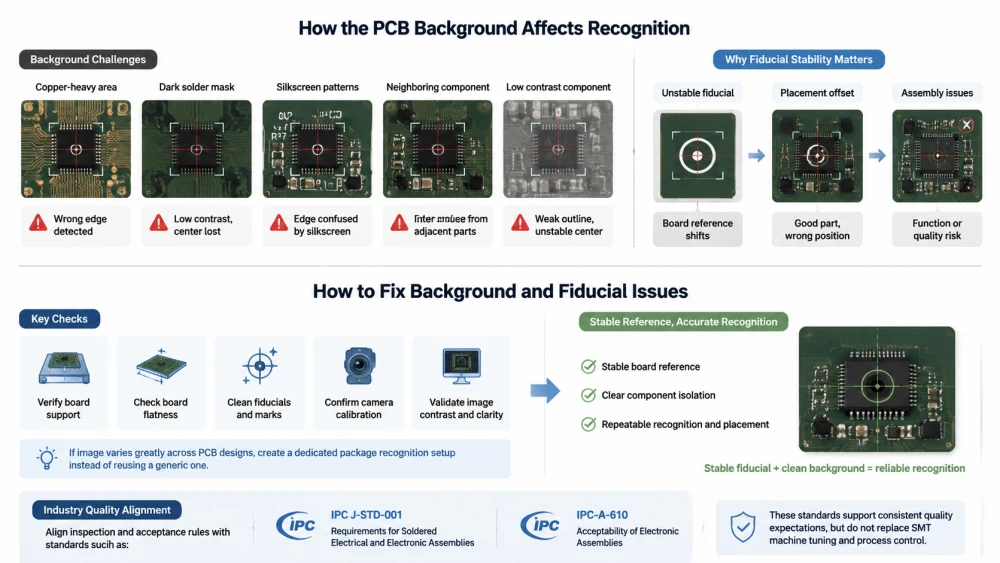

Vision geschieht nicht im luftleeren Raum. Auch der Hintergrund rund um die Komponente ist wichtig. Wenn die PCB-Oberfläche zu glänzend, zu dunkel, zu gemustert oder farblich zu nah an der Komponente ist, kann es für die Kamera schwierig sein, das Teil von der Platine zu isolieren. Auch Passermarken, Lötstopplackfarbe und lokale Reflexionen können das Bild beeinflussen.
Einige Tafeln erzeugen starke Kontraste, während andere visuelles Rauschen erzeugen. Kupferreiche Bereiche, dunkle Lötmasken, Siebdruckmuster und benachbarte Komponenten können die Bildstabilität beeinträchtigen. Dies macht sich deutlicher bemerkbar, wenn die Komponente selbst klein ist oder einen geringen Kontrast aufweist. Die Kamera erkennt dann möglicherweise die falsche Kante oder verliert den Mittelpunkt.
Die Passererkennung kann sich auch auf die Genauigkeit der nachgelagerten Platzierung auswirken. Wenn die Platinenreferenz instabil ist, platziert die Maschine möglicherweise gut aussehende Teile an der falschen Position. Aus diesem Grund sollten die Referenzqualität der Platine und die Bildqualität der Komponenten gemeinsam überprüft werden.
Ingenieure sollten die Platinenunterstützung, die Ebenheit der Platine, die Sauberkeit der Referenzmarken und die Kamerakalibrierung überprüfen. Wenn sich das Visionsbild von einem PCB-Design zum anderen dramatisch ändert, benötigt die Paketbibliothek möglicherweise ein separates Erkennungssetup anstelle eines wiederverwendeten generischen Setups. Eine klare und wiederholbare Platinenreferenz hilft dem Erkennungssystem, die Komponente korrekt zu isolieren.
Für eine umfassendere Formulierung der Qualitätskontrolle richten einige Fabriken ihre Inspektions- und Abnahmeregeln an Standards wie IPC J-STD-001 und IPC-A-610 aus. Diese Standards ersetzen keine SMT Maschinenoptimierung, helfen aber dabei, konsistente Qualitätserwartungen auf der gesamten Linie zu definieren.
Der schnellste Weg, den Seherkennungsfehler SMT zu beheben, besteht darin, Kameraprobleme von Prozessproblemen zu trennen. Eine stabile Methode verhindert zufällige Änderungen und hilft dem Team, die eigentliche Ursache schneller zu finden.
Wenn derselbe Erkennungsfehler auf eine Komponente folgt, sollten zuerst die Paketbibliothek und die Beleuchtung überprüft werden. Wenn es auf einen Feeder-Slot folgt, sind die Feeder-Präsentation und die Aufnahmeposition wahrscheinlich Ursachen. Wenn es sich um eine Düse handelt, sollten Düsenverschleiß, Zentrierung und Vakuum überprüft werden. Wenn es nur an einem Maschinenkopf auftritt, sollten die Kamera, die mechanische Ausrichtung und der Kopfzustand überprüft werden.
Diese „Follow-the-Failure“-Methode ist eine der zuverlässigsten Formen der maschinellen Bildverarbeitung, da sie einen vagen Alarm in ein wiederholbares Muster umwandelt. Sobald das Muster sichtbar ist, erfolgt die Korrektur deutlich gezielter.
Überprüfen Sie das tatsächliche Kamerabild, nicht nur den Alarmcode.
Vergleichen Sie die Komponente mit der Paketbibliothek.
Überprüfen Sie Beleuchtungsmodus, Helligkeit und Kontrast.
Überprüfen Sie den Düsenverschleiß, den Vakuumwert und die Zentrierung des Aufnehmers.
Überprüfen Sie die Präsentation des Einzugs und die Stabilität der Bandtasche.
Bestätigen Sie die Platinenunterstützung, die Passerqualität und den PCB-Kontrast.
Überprüfen Sie, ob das Problem ein Teil, einen Schlitz, eine Düse oder einen Maschinenkopf betrifft.
Wenn diese Überprüfungen jedes Mal in der gleichen Reihenfolge durchgeführt werden, verbringen die Teams weniger Zeit mit Vermutungen und haben mehr Zeit mit der Behebung der tatsächlichen Ursache.

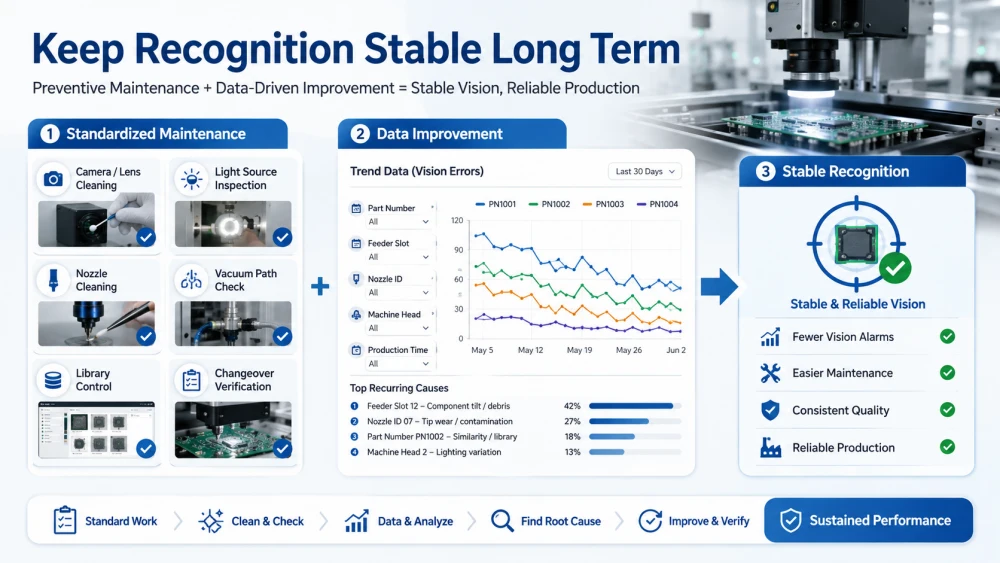

Sobald Sehfehler behoben sind, besteht der nächste Schritt darin, zu verhindern, dass sie erneut auftreten. Eine stabile Erkennung hängt von der Standardeinrichtung, der routinemäßigen Reinigung, der korrekten Bibliothekskontrolle und der regelmäßigen Überprüfung bei der Umstellung ab.
Die Reinigung der Kameralinse, die Inspektion der Lichtquelle, die Düsenreinigung und die Überprüfung des Vakuumpfads sollten alle Teil der geplanten Wartung sein. Diese Aufgaben lassen sich leicht verzögern, da die Maschine möglicherweise noch läuft, eine kleine Abweichung jedoch später zu wiederholten Sichtalarmen führen kann. Vorbeugende Wartung ist in der Regel günstiger als wiederholte Leitungsunterbrechungen.
Wenn eine Fabrik viele Pakettypen betreibt, sollte der Erkennungsstandard klar formuliert sein. Bediener sollten wissen, welche Teile eine besondere Beleuchtung benötigen, welche Verpackung eine strengere Polaritätsprüfung erfordert und welche Düse häufiger gereinigt werden muss.
Sichtfehler sollten nach Teilenummer, Zuführschlitz, Düsen-ID, Maschinenkopf und Produktionszeit erfasst werden. Trenddaten können Aufschluss darüber geben, ob das gleiche Paket immer wieder ausfällt oder ob das Problem erst nach der Umstellung auftritt. Dies erleichtert die Entscheidung, ob es sich bei der Lösung um Daten, Hardware oder Bedienerpraxis handelt.
Wenn eine Fabrik die visuelle Erkennung als kontrollierten Prozess und nicht als mysteriösen Alarm behandelt, wird die Wartung der gesamten Linie einfacher. Das ist der wahre Wert einer disziplinierten SMT Fehlerbehebung bei maschinellen Bildverarbeitungsfehlern.
SMT Seherkennungsfehler werden normalerweise durch eine Kombination aus Beleuchtung, Paketdaten, Abholposition und Platinenkontrast verursacht.
Ein Fehler bei der Erkennung von Komponentenkameras ist häufig ein Prozessproblem und nicht nur ein Problem mit der Kamerahardware.
Eine stabile Erkennung hängt von genauen Paketbibliotheken, sauberer Optik, korrekter Düsenzentrierung und wiederholbarer Feeder-Präsentation ab.
Platinenhintergrund, Passermarken und PCB-Kontrast können die Stabilität der Kamera genauso beeinflussen wie die Komponente selbst.
Die beste SMT Methode zur Fehlerbehebung in der Bildverarbeitung besteht darin, den Fehler nach Teil, Zuführung, Düse oder Maschinenkopf zu verfolgen.
Die Langzeitstabilität wird durch vorbeugende Wartung, Standardeinrichtung und regelmäßige Erstmusterprüfung erreicht.
Wenn eine Fabrik Sehfehler als Teil der gesamten Aufnahme- und Platzierungskette behandelt, ist die Erkennung einfacher zu kontrollieren und die Wahrscheinlichkeit einer Wiederholung ist deutlich geringer. Das Ergebnis ist eine bessere Platzierungsgenauigkeit, weniger Fehlausschüsse und eine höhere Produktionsstabilität.
Die häufigsten Ursachen sind schlechte Beleuchtung, falsche Paketbibliotheksdaten, instabile Aufnahmeposition, Düsenprobleme und schwacher Kontrast zwischen Bauteil und Platine. In vielen Fällen funktioniert die Kamera ordnungsgemäß, das System wird jedoch aufgefordert, ein Bild zu lesen, das nicht sauber genug ist. Der schnellste Weg, das Problem zu lösen, besteht darin, das tatsächliche Bild zu überprüfen und es mit dem Paketdatensatz und dem Abholzustand zu vergleichen.
Der beste Weg besteht darin, die Bildqualität zu verbessern, bevor Sie die Toleranz ändern. Das bedeutet, dass der Beleuchtungsmodus, die Sauberkeit der Linsen, die Genauigkeit der Paketbibliothek, die Düsenzentrierung und die Stabilität der Zuführung überprüft werden müssen. Wenn das Bild klar ist, das System jedoch immer noch ausfällt, müssen möglicherweise die Bibliotheks- oder Schwellenwerteinstellungen überprüft werden. Wenn das Bild instabil ist, sollte zunächst die Hardware oder der Aufnahmevorgang korrigiert werden.
Es kann beides sein, aber oft handelt es sich um ein Prozessproblem, das sich als Kameraalarm zeigt. Beleuchtung, Düsenverschleiß, Aufnahmeposition, Platinenkontrast und Bibliotheksdaten beeinflussen alle die Erkennung. Bei einer guten Fehlerbehebungsmethode werden Kamera, Teil, Feeder und Platine gemeinsam überprüft, anstatt davon auszugehen, dass die Kamera fehlerhaft ist. Das spart Zeit und vermeidet den Austausch fehlerfreier Hardware.
Nur mit Vorsicht. Eine Ausweitung der Toleranz kann zu einer Reduzierung der Alarme führen, kann aber auch dazu führen, dass eine falsche Ausrichtung oder eine schlechte Aufnahme in die Produktion einfließt. Der sicherere Ansatz besteht darin, zunächst die Beleuchtung, die Paketdefinition und die Wiederholbarkeit der Aufnahme zu verbessern. Toleranzänderungen sollten erst verwendet werden, wenn das Bild und das Teileverhalten stabil genug sind, um sie zu unterstützen.
Die Prozessunterstützung ist nützlich, wenn das gleiche Erkennungsproblem nach Kamera-, Beleuchtungs-, Feeder-, Düsen- und Bibliotheksprüfungen immer wieder auftritt. Es ist auch bei der Einrichtung neuer Produkte, bei der Produktion mit hohem Mix oder wenn teure Komponenten wiederholt Abfall verursachen, von Nutzen. Ein Anbieter einer vollständigen SMT-Lösung kann die Linie als ein System betrachten, anstatt jeden Alarm separat zu behandeln.
