In der modernen SMT-Fertigung entstehen die meisten Qualitätsprobleme nicht durch die Bauteilplatzierung oder das Reflow-Löten. Sie beginnen viel früher – beim Lotpastendruck. Defekte bei der Lotpasteninspektion sind oft die ersten sichtbaren Signale dafür, dass ein SMT-Prozess außer Kontrolle gerät, selbst wenn nachgelagerte Prozesse noch stabil zu sein scheinen.
Die Lotpasteninspektion (SPI) spielt in SMT-Linien eine einzigartige Rolle , da es sich um das früheste vollständig quantitative Qualitätstor handelt. Im Gegensatz zu AOI oder Funktionstests, die Mängel erkennen, nachdem der Platine bereits Wert hinzugefügt wurde, bewertet SPI, ob die Grundlage des Montageprozesses korrekt ist, bevor Komponenten platziert werden. Wenn Mängel bei der Lotpastenprüfung ignoriert oder falsch interpretiert werden, kommt es bei Herstellern häufig zu einer Kaskade nachgelagerter Probleme wie Tombstoning, unzureichenden Lötstellen, Lötbrücken und BGA Hohlräumen.
In der hochzuverlässigen Elektronikfertigung wird SPI nicht mehr als einfacher Inspektionsschritt behandelt. Automobil-, Industrie- und EMS-Hersteller nutzen zunehmend Fehler bei der Lotpastenprüfung als Frühindikatoren für die Ertragsleistung, anstatt auf Ausfälle bei AOI oder Funktionstests zu warten. Diese Verschiebung spiegelt einen umfassenderen Trend hin zu einer datengesteuerten SMT Prozesssteuerung wider.
Um vollständig zu verstehen, warum Defekte bei der Lotpasteninspektion auftreten – und warum sie so kritisch sind – ist es wichtig, zunächst zu verstehen, wie Lotpasteninspektionsmaschinen in modernen SMT-Produktionslinien funktionieren. Ein klares Verständnis der SPI-Prinzipien, der Messlogik und der Systemintegration hilft zu erklären, warum viele Fehler bereits in der Druckphase und nicht erst später im Prozess entstehen.
Dieser Artikel konzentriert sich auf die häufigsten Defekte bei der Lotpasteninspektion in SMT, erläutert ihre Ursachen und stellt – was am wichtigsten ist – praktische Methoden zur Behebung dieser Mängel in realen Produktionsumgebungen bereit.
Mängel bei der Lotpastenprüfung beziehen sich auf Abweichungen, die während der SPI-Messung festgestellt wurden und auf eine fehlerhafte Lotpastenablagerung auf PCB-Pads hinweisen. Diese Abweichungen beschränken sich nicht auf offensichtliche Druckfehler. In der Praxis liegen viele SPI-Defekte innerhalb der Toleranzgrenzen und stellen dennoch ein ernstes Risiko für den langfristigen Ertrag und die Zuverlässigkeit dar.
Zu den typischen SPI-Parametern gehören Lotpastenvolumen, Höhe, Fläche, Versatz und Formkonsistenz. Ein Fehler kann gemeldet werden, wenn einer dieser Parameter von der erwarteten Grundlinie abweicht oder ungewöhnliche Abweichungen über mehrere Platinen hinweg aufweist. Wichtig ist, dass SPI-Defekte als Prozessindikatoren und nicht als einfache Pass-or-Fail-Ergebnisse betrachtet werden.
Beispielsweise löst eine allmähliche Reduzierung des Pastenvolumens während eines Produktionslaufs möglicherweise nicht sofort einen NG-Alarm aus. Dies weist jedoch häufig auf eine Verstopfung der Schablone, eine Verschlechterung der Lotpaste oder instabile Druckparameter hin. Die Behandlung von SPI als statistisches und trendbasiertes Tool ist für eine wirksame Fehlerkontrolle von wesentlicher Bedeutung.
Der Lotpastendruckprozess bestimmt die Menge und Geometrie des für jede Verbindung verfügbaren Lots. Sobald die Komponenten platziert und aufgeschmolzen sind, ist es unmöglich, Lot dort hinzuzufügen, wo es fehlt, oder Lot dort zu entfernen, wo überschüssiges Lot vorhanden ist, ohne nachzuarbeiten.
Daher gehören SPI-Defekte zu den frühesten und genauesten Indikatoren für Ertragsverluste. Unzureichende Lötpaste führt zu schwachen Verbindungen oder Öffnungen, zu viel Lötpaste erhöht das Risiko von Brückenbildung und eine falsche Ausrichtung der Lötpaste führt zu Nicht-Nass- oder Head-in-Pillow-Defekten – insbesondere bei Fine-Pitch- und BGA-Gehäusen.
Sowohl aus Qualitäts- als auch aus Kostengründen ist die Behebung von Problemen in der SPI-Phase weitaus effizienter als die Behebung von Fehlern nach dem Reflow. Eine einzige SPI-gesteuerte Anpassung kann Dutzende nachgelagerter Fehler verhindern.
In diesem Abschnitt werden die am häufigsten auftretenden Mängel bei der Lotpasteninspektion beschrieben. Der Schwerpunkt liegt dabei darauf, wie sie in den SPI-Daten erscheinen, warum sie auftreten und welche Risiken sie mit sich bringen.
Zu wenig Lotpaste ist einer der häufigsten und kritischsten SPI Defekte. In SPI-Systemen äußert es sich typischerweise als geringes Volumen, verringerte Höhe oder unvollständige Aperturfüllung.
Zu den häufigsten Ursachen gehören eine falsche Schablonendicke, verstopfte oder abgenutzte Öffnungen, unzureichender Rakeldruck und eine verminderte Aktivität der Lotpaste. Umweltfaktoren wie niedrige Luftfeuchtigkeit oder ungeeignete Lagerbedingungen für die Paste können das Problem zusätzlich verschlimmern.
Aus der SPI-Perspektive stellt sich eine unzureichende Paste oft eher als ein stetiger Abwärtstrend als als zufällige Fehler dar. Wenn es nicht korrigiert wird, führt es direkt zu offenen Verbindungen, schwachen Lötverbindungen und Funktionstestfehlern.
Zu viel Lotpaste scheint weniger riskant zu sein als zu wenig Lotpaste, führt aber häufig zu schwerwiegenderen Defekten. SPI erkennt überschüssige Paste durch erhöhte Volumen- und Höhenmessungen, manchmal begleitet von verzerrten Pastenformen.
Überschüssige Lotpaste wird häufig durch übergroße Schablonenöffnungen, übermäßigen Rakeldruck oder Pastenabsacken verursacht. Bei Designs mit hoher Dichte kann bereits ein geringfügiger Volumenüberschuss das Risiko einer Lötbrückenbildung beim Reflow deutlich erhöhen.
SPI-Daten ermöglichen es Ingenieuren, zwischen lokalisierten Überschüssen, die durch das Öffnungsdesign verursacht werden, und systemischen Überschüssen, die durch Druckparameter verursacht werden, zu unterscheiden – etwas, das eine visuelle Inspektion allein nicht zuverlässig erreichen kann.
Ein Lotpastenversatz tritt auf, wenn die Pastenablagerungen relativ zu den PCB-Pads falsch ausgerichtet sind. SPI-Systeme erkennen diesen Defekt durch XY-Offset-Analyse und Schwerpunktabweichungsmessungen.
Typische Ursachen sind eine ungenaue Ausrichtung der Platine, eine Verschiebung der Schablone, eine instabile Klemmung oder ein PCB-Verzug. Bei Fine-Pitch- und Mikro-BGA-Anwendungen können selbst kleine Versätze zu einem ungleichmäßigen Lotkollaps oder einer unzureichenden Benetzung führen.
SPI ist hier besonders wertvoll, da es echte Fehlausrichtungen von visuellen Täuschungen unterscheiden kann, die für Bediener in der Werkstatt akzeptabel erscheinen könnten.
Schmier- und Formdeformationsfehler werden oft unterschätzt, da sie nicht immer volumenbasierte Alarme auslösen. SPI-Systeme erkennen diese Probleme durch Analyse der Pastengeometrie, Kantendefinition und Höhenverteilung.
Häufige Ursachen sind ein falscher Rakelwinkel, eine zu hohe Druckgeschwindigkeit, eine schlechte Pastenrheologie oder verunreinigte Schablonen. Diese Mängel führen häufig zu einer ungleichmäßigen Lotbenetzung und einer unvorhersehbaren Lotausbreitung während des Reflow-Lötens.
Viele Mängel bei der Lotpastenprüfung lassen sich nur schwer mit bloßem Auge beurteilen. Eine Ablagerung kann optisch akzeptabel erscheinen, bei quantitativer Messung aber dennoch außerhalb der stabilen Prozessgrenzen liegen.
Aus diesem Grund werden SPI-Alarme manchmal als „zu empfindlich“ abgetan. In Wirklichkeit erkennt SPI Fehler nicht früher, weil es strenger ist – es erkennt sie früher, weil es misst, was das menschliche Auge nicht kann. Das Verständnis dieses Unterschieds ist für eine effektive Einführung von SPI von entscheidender Bedeutung.

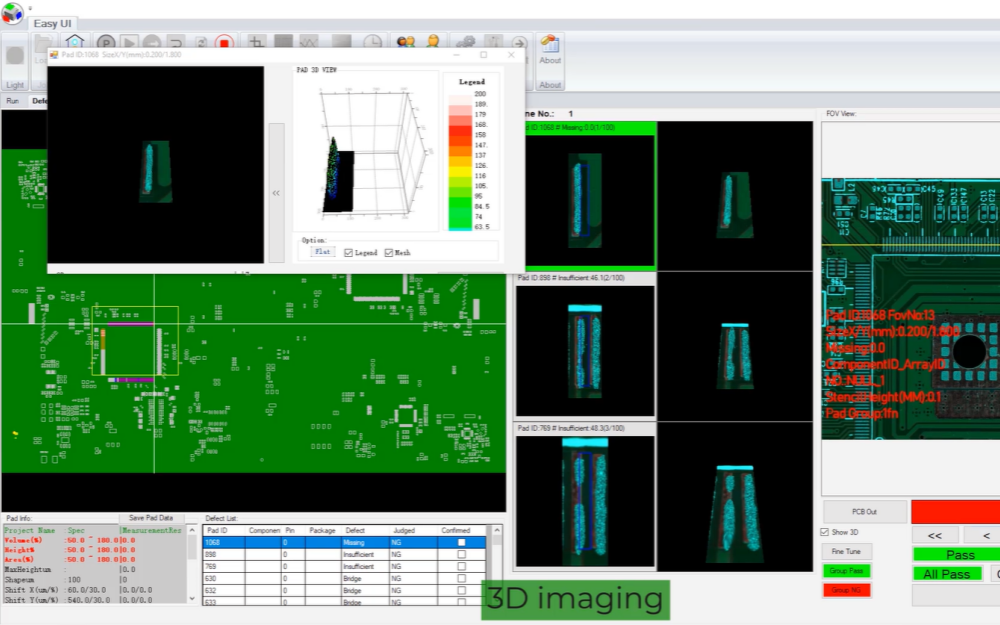

Das Schablone-Design hat einen direkten und messbaren Einfluss auf die Effizienz der Lotpastenübertragung. Öffnungsgröße, Form, Wandbeschaffenheit und Flächenverhältnis beeinflussen alle, wie gleichmäßig die Paste abgegeben wird.
Ein schlechtes Schablonendesign führt häufig zu systematischen SPI-Fehlern wie geringem Volumen oder starker Variation zwischen den Pads. SPI-Daten liefern objektives Feedback, das Ingenieuren hilft, Schablonendesigns zu validieren, bevor sich Fehler in der Massenproduktion ausbreiten.
Die Eigenschaften der Lotpaste wie Viskosität, Metallgehalt und Flussmittelaktivität spielen eine wichtige Rolle für die Druckleistung. Falsche Lagertemperatur, unzureichende Aufwärmzeit oder zu lange offene Zeit führen häufig zu SPI-Defekten.
Materialbezogene Probleme treten bei SPI häufig als erhöhte Variation und nicht als plötzliche Ausfälle auf. Ohne SPI-Trendanalyse werden diese Probleme häufig fälschlicherweise als Geräteprobleme diagnostiziert.
Zu den wichtigsten Druckparametern gehören der Rakeldruck, die Druckgeschwindigkeit, die Trenngeschwindigkeit und der Abbrechabstand. Jeder Parameter wirkt sich unterschiedlich auf den Pastenauftrag aus.
SPI ermöglicht es Ingenieuren, diese Parameter auf der Grundlage quantitativer Daten statt durch Versuch und Irrtum zu optimieren. Wenn sich Anpassungen an SPI-Trends orientieren, sinken die Fehlerraten deutlich und die Prozessstabilität verbessert sich.

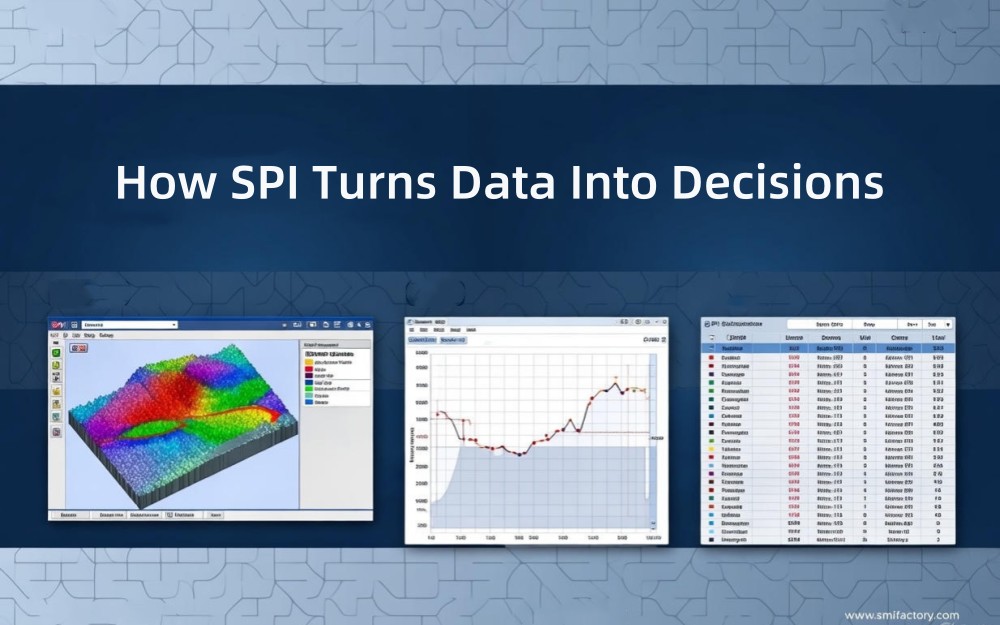

Moderne SPI-Systeme nutzen 3D-Messtechnik zur Bewertung von Lotpastenvolumen, -höhe und -fläche. Das Volumen ist in der Regel die kritischste Messgröße, da es direkt mit der Bildung der Lötstelle zusammenhängt.
Höhen- und Flächenmessungen liefern zusätzliche Einblicke in die Pastenverteilung und Formkonsistenz. Zusammen ergeben diese Kennzahlen ein vollständiges Bild der Pastenqualität, das durch eine 2D-Inspektion nicht erreicht werden kann.
Nicht jeder SPI-Alarm stellt ein echtes Prozessproblem dar. Falsche Aussagen resultieren häufig aus einer falschen Grundlinieneinstellung, inkonsistenten Referenzplatinen oder Toleranzeinstellungen, die für die tatsächliche Prozessfähigkeit zu aggressiv sind.
Das Verständnis des SPI-Prüfprozesses in SMT-Linien ist für die Unterscheidung zwischen echten Defekten und Messrauschen von entscheidender Bedeutung. Ein strukturiertes SPI-Setup – einschließlich Golden-Board-Validierung, Baseline-Definition und SPC-basierter Trendüberwachung – stellt sicher, dass SPI als zuverlässiges Prozesskontrolltool fungiert und nicht als Quelle unnötiger Alarme.
Ein häufiger Fehler besteht darin, SPI als Fehlersuchsystem statt als Baseline-Building-Mechanismus zu behandeln. Stabile SMT-Linien werden nicht durch das Fehlen von Alarmen definiert, sondern durch konsistente Datenverteilungen und vorhersehbares Prozessverhalten.

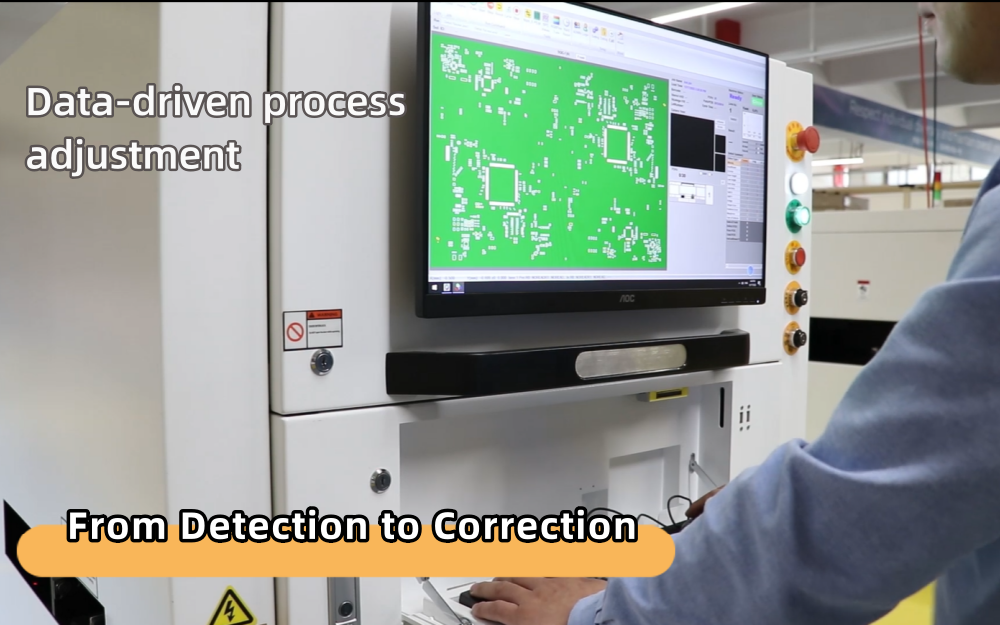

Die Behebung von SPI-Fehlern beginnt mit kontrollierten, datengesteuerten Prozessanpassungen. Änderungen des Rakeldrucks, der Druckgeschwindigkeit oder der Trennparameter sollten durch SPI-Trends und nicht durch isolierte Alarme gesteuert werden.
Inkrementelle Anpassungen gefolgt von einer sofortigen SPI-Verifizierung ermöglichen es Ingenieuren, Verbesserungen zu bestätigen, bevor sich Fehler nachgelagert ausbreiten.
Die Stabilität der Ausrüstung ist für genaue SPI-Ergebnisse von entscheidender Bedeutung. Die Genauigkeit der Druckerausrichtung, die Wiederholbarkeit der Schablonenmontage und die SPI-Kalibrierung beeinflussen alle die Inspektionszuverlässigkeit.
Regelmäßige Kalibrierung und vorbeugende Wartung stellen sicher, dass die SPI-Daten die tatsächlichen Prozessbedingungen widerspiegeln und keine Gerätedrift.
Zu den vorbeugenden Strategien gehören die routinemäßige Reinigung der Schablone, die kontrollierte Handhabung der Lotpaste und die kontinuierliche SPI-Trendüberwachung. Wenn SPI in die vorbeugende Wartungsplanung integriert wird, sinkt die Fehlerwiederkehr erheblich.
SPI-Daten können mit AOI- und Röntgenergebnissen korreliert werden, um prädiktive Qualitätsmodelle zu erstellen. Beispielsweise korreliert ein anhaltend niedriges Pastenvolumen auf BGA-Pads oft mit Hohlräumen oder Head-in-Pillow-Defekten, die nach dem Reflow erkannt werden.
In fortgeschrittenen SMT-Linien wird SPI-Feedback verwendet, um Korrekturmaßnahmen oder vorbeugende Wartung auszulösen, bevor Fehler nachgelagert auftreten. Dieser Closed-Loop-Ansatz verwandelt SPI von einem passiven Inspektionstool in ein aktives Prozesskontrollsystem.
In mehreren SMT-Produktionsumgebungen haben Hersteller durch die Umstrukturierung ihrer SPI-Strategie messbare Ertragsverbesserungen erzielt. Durch die Optimierung der SPI-Platzierung, die Verfeinerung der Parameter und die Schulung der Bediener zur korrekten Interpretation der Daten konnten die Fehlerraten reduziert werden, ohne dass sich die Prüfzeit verlängerte.
Diese Fälle zeigen, dass die Wirksamkeit von SPI mehr von der Systemintegration und dem Prozessverständnis als von den Spezifikationen einzelner Maschinen abhängt.
Die Lage von SPI innerhalb der SMT-Linie bestimmt, welche Fehler frühzeitig erkannt und effizient behoben werden können. Die richtige SPI-Platzierung minimiert die Nacharbeit und verbessert die allgemeine Prozessstabilität.
Die Produktion mit hohem Mix und geringen Stückzahlen erfordert eine flexible SPI-Programmierung, während bei Großserien- und Automobillinien Stabilität und Datenkonsistenz im Vordergrund stehen. Die Auswahl der SPI-Fähigkeit basierend auf den Produktionsanforderungen ist für den langfristigen Erfolg von entscheidender Bedeutung.
Bei der Kontrolle von Fehlern bei der Lotpastenprüfung geht es nicht darum, weitere Prüfschritte hinzuzufügen – es geht darum, die SMT-Linie so zu gestalten, dass Fehler verhindert, frühzeitig erkannt und systematisch korrigiert werden.
I.C.T nähert sich SPI aus einer vollständigen SMT-Zeilenperspektive, anstatt es als eigenständige Maschine zu behandeln. Während der SMT-Linienplanung bewertet I.C.T den Produkttyp, die Komponentendichte, das Produktionsvolumen und die Qualitätsziele, um zu bestimmen, wie SPI mit Druckern, Bestückungsmaschinen und nachgelagerten Inspektionssystemen interagieren soll.
Über die Geräteauswahl hinaus unterstützt I.C.T Kunden bei der Prozesseinrichtung, SPI Parameterdefinition und Bedienerschulung. Dadurch wird sichergestellt, dass SPI-Daten korrekt interpretiert und zur Prozessoptimierung verwendet werden, anstatt unnötige Fehlaufrufe zu generieren.
Indem I.C.T Hersteller dabei unterstützt, SPI als Entscheidungshilfe und nicht als bloßes Inspektionstor zu betrachten, können Kunden Fehler bei der Lotpasteninspektion in umsetzbare Erkenntnisse umwandeln, die die Gesamtstabilität der SMT-Linie verbessern.
Defekte bei der Lotpasteninspektion sind nicht nur Inspektionsergebnisse – sie sind Frühwarnungen für Prozessinstabilität. Wenn SPI richtig verstanden und verwaltet wird, wird es zu einem der leistungsfähigsten Werkzeuge zur Verbesserung von Ertrag und Zuverlässigkeit in der SMT-Herstellung.
Durch die Fokussierung auf die Grundursachen, die Nutzung von SPI-Feedback und die Integration der Inspektion in eine Qualitätsstrategie mit geschlossenem Regelkreis können Hersteller von einer reaktiven Fehlerkorrektur zu einer proaktiven Prozesskontrolle übergehen. Für Hersteller, die eine stabile und skalierbare SMT Produktion anstreben, ist die Kontrolle von Fehlern bei der Lotpastenprüfung einer der effektivsten Ausgangspunkte.
1. Was ist der häufigste Defekt bei der Lotpastenprüfung?
Unzureichende Lotpaste ist der am häufigsten beobachtete SPI Defekt und eine der Hauptursachen für offene Lötstellen.
2. Kann SPI Lötfehler vollständig beseitigen?
SPI kann Fehler nicht allein beseitigen, aber es reduziert die Fehlerraten erheblich, wenn es als Teil eines geschlossenen Prozesses eingesetzt wird.
3. Wie oft sollten SPI-Parameter überprüft werden?
SPI-Parameter sollten immer dann überprüft werden, wenn sich Materialien, Designs oder Umgebungsbedingungen ändern.
4. Ist SPI für die Kleinserienproduktion von SMT notwendig?
Ja. Selbst bei der Produktion kleiner Stückzahlen liefert SPI wertvolle Einblicke in die Prozessstabilität und hilft, kostspielige Nacharbeiten zu vermeiden.
